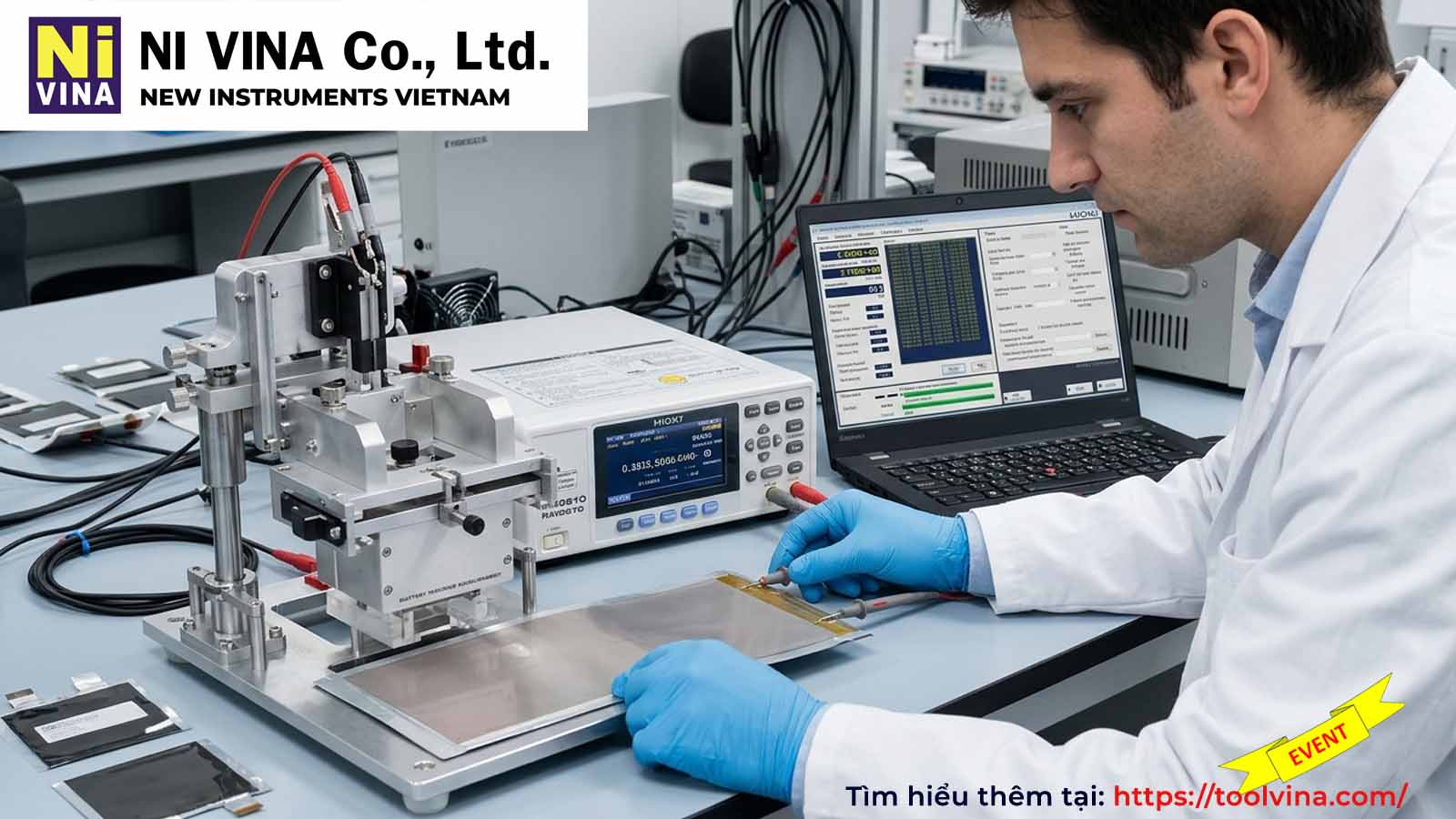

Thiết bị đo điện trở màng điện cực Hioki RM2610 chính là giải pháp mang tính đột phá, hỗ trợ các nhà sản xuất và phòng nghiên cứu R&D bóc tách, định lượng chính xác các thông số điện trở giao diện mà không làm tổn hại cấu trúc mẫu.

1. Tại sao cần đo điện trở giao diện pin Lithium-ion?

Cấu tạo cực pin Lithium-ion bao gồm lớp màng composite (chứa vật liệu hoạt tính, chất dẫn điện, chất kết dính) phủ trên nền bộ thu dòng kim loại (nhôm hoặc đồng). Điện trở tổng thể của tấm cực ảnh hưởng trực tiếp đến hiệu suất sạc/xả và sinh nhiệt của cell pin. Tuy nhiên, nếu chỉ đo điện trở tổng bằng phương pháp 2 đầu đo thông thường, kỹ sư không thể biết được nguyên nhân gây tổn hao năng lượng đến từ đâu.

Hệ thống Hioki RM2610 giải quyết bài toán này bằng cách cô lập và tính toán riêng biệt hai thành phần cốt lõi:

Điện trở lớp màng composite (rho_v): Phản ánh độ đồng đều của việc phân tán chất dẫn điện và hoạt chất.

Điện trở tiếp xúc giao diện (R_c): Biểu thị chất lượng kết bám giữa lớp màng và bề mặt bộ thu dòng kim loại.

2. Nguyên lý hoạt động đột phá của Hioki RM2610

Khác biệt hoàn toàn với các phương pháp kiểm tra phá hủy mẫu hay kiểm tra gián tiếp phức tạp, Hioki RM2610 ứng dụng phương pháp quét đa điểm trên bề mặt tấm điện cực.

Thiết bị sử dụng một đầu dò kiểm tra chuyên dụng gồm nhiều pin tiếp xúc siêu nhỏ được định vị với khoảng cách cố định. Khi áp một dòng điện không đổi vào điện cực, hệ thống thu thập các giá trị điện áp phân bố tại các điểm khác nhau. Sau đó, thông qua thuật toán mô phỏng toán học bản quyền độc quyền của Hioki, phần mềm sẽ giải ngược hệ phương trình thế điện dịch để tính toán ra giá trị rho_v (Omegacdotcm) và R_c (Omegacdotcm2).

Ưu điểm cốt lõi: Quá trình đo diễn ra hoàn toàn trên bề mặt thành phẩm, không cần bóc tách cơ học lớp vật liệu, không cần chuẩn bị mẫu hóa chất phức tạp, bảo toàn nguyên vẹn tấm cực cho các thử nghiệm tiếp theo.

3. Thông số kỹ thuật chi tiết của thiết bị đo điện trở màng điện cực Hioki RM2610

Để đáp ứng các yêu cầu khắt khe trong phòng thí nghiệm cũng như trên dây chuyền kiểm thử, Hioki RM2610 sở hữu dải đo rộng cùng độ phân giải cực cao:

4. Ứng dụng thực tiễn của Hioki RM2610 trong công nghệ sản xuất pin

Máy đo điện trở giao diện pin Lithium-ion Hioki RM2610 là mắt xích không thể thiếu trong hai giai đoạn quan trọng:

4.1. Nghiên cứu và phát triển vật liệu mới (R&D)

Tối ưu hóa tỷ lệ pha trộn: Đánh giá sự thay đổi của rho_v khi thay đổi hàm lượng chất dẫn điện (Carbon đen, CNT...) hoặc chất kết dính (PVDF, SBR).

Thử nghiệm công nghệ xử lý bề mặt: Đo lường sự sụt giảm của điện trở tiếp xúc $R_c$ khi áp dụng các lớp phủ nano hoặc xử lý plasma trên lá nhôm/đồng thu dòng.

4.2. Kiểm soát chất lượng quy trình sản xuất (QC/QA)

Giám sát công đoạn sấy và cán (Calendering): Quá trình cán nén điện cực thay đổi mật độ nén, ảnh hưởng trực tiếp đến cấu trúc xốp nội tại và diện tích tiếp xúc giao diện. RM2610 giúp xác định lực cán tối ưu.

Phát hiện sớm lỗi dây chuyền: Phát hiện nhanh các hiện tượng bong tróc cục bộ của lớp màng hoạt chất hoặc sự phân bố không đều của phụ gia dẫn điện trước khi đưa tấm cực vào công đoạn lắp ráp cell pin.

5. Hướng dẫn vận hành nhanh và trực quan hóa dữ liệu

Hệ thống được vận hành thông qua phần mềm chuyên dụng trên máy tính với giao diện trực quan:

Cố định tấm điện cực cần đo lên bàn đệm phẳng của hệ thống gá đặt.

Hạ đầu dò RM9005 xuống bề mặt mẫu với áp lực được kiểm soát tự động.

Nhập các thông số cơ bản của mẫu: Độ dày của lớp màng composite và độ dày của lá kim loại nền.

Nhấn "Start", hệ thống tự động quét dòng, đo áp và xuất đồ thị biểu diễn phân bố điện trở một cách trực quan sau vài giây.

6. Kết luận và địa chỉ mua Hioki RM2610 chính hãng giá tốt

Việc sở hữu máy đo điện trở giao diện pin Lithium-ion Hioki RM2610 là lời giải chính xác cho bài toán nâng cao chất lượng và độ an toàn của pin năng lượng. Thiết bị không chỉ giúp tiết kiệm thời gian thử nghiệm mà còn giảm thiểu chi phí hao hụt nguyên vật liệu trong sản xuất quy mô lớn.

Để nhận báo giá chi tiết, tài liệu Catalog kỹ thuật đầy đủ và lịch hẹn trải nghiệm demo thiết bị trực tiếp, quý khách hàng vui lòng liên hệ đến đơn vị phân phối ủy quyền chính thức của Hioki tại Việt Nam - NIVINA. Chúng tôi cam kết cung cấp sản phẩm chính hãng 100%, đầy đủ giấy tờ hiệu chuẩn CO/CQ cùng chính sách bảo hành hậu mãi dài hạn.
