Trong đó, sóng hài (Harmonics) và hiện tượng nhấp nháy điện áp (Flicker) là hai tác nhân chính gây tổn hao năng lượng, làm sụt giảm tuổi thọ thiết bị và gia tăng nguy cơ sự cố dừng máy ngoài kế hoạch. Để chẩn đoán và đưa ra giải pháp khắc phục triệt để, việc sử dụng một thiết bị phân tích chất lượng điện năng chuyên dụng như Hioki PQ3100 là bước đi tiên quyết.

1. Sóng Hài Và Flicker: Hiểm Họa Ẩn Mình Trong Hệ Thống Điện

Trước khi tiến hành kiểm soát, cần hiểu rõ bản chất và tác hại của hai hiện tượng này đối với hạ tầng điện:

Sóng hài (Harmonics): Là các thành phần tần số là bội số nguyên của tần số cơ bản (50 Hz hoặc 60 Hz). Sóng hài làm méo dạng sóng dòng điện và điện áp, gây ra tình trạng quá nhiệt trên động cơ, máy biến áp, làm nổ tụ bù tự động, gây nhảy aptomat bất ngờ và làm sai lệch tín hiệu điều khiển của hệ thống PLC, cảm biến.

Flicker (Nhấp nháy điện áp): Là sự biến động điện áp lặp đi lặp lại do sự thay đổi công suất liên tục của các tải lớn (như máy hàn, lò hồ quang). Hiện tượng này không chỉ gây hiện tượng nhấp nháy ánh sáng làm ảnh hưởng tới thị giác con người mà còn gây mất ổn định cho các thiết bị điện tử nhạy cảm.

Việc không kiểm soát tốt hai chỉ số này sẽ dẫn đến vi phạm các tiêu chuẩn quy định của ngành điện (như Thông tư 39/2015/TT-BCT và Thông tư 30/2019/TT-BCT tại Việt Nam), khiến doanh nghiệp đối mặt với nguy cơ bị phạt hoặc bị từ chối cấp điện.

2. Giải Pháp Phân Tích Điện Năng Toàn Diện Với Hioki PQ3100

Hioki PQ3100 (sản xuất tại Nhật Bản) là dòng máy đo và phân tích chất lượng điện năng lưu động hàng đầu, đáp ứng đầy đủ tiêu chuẩn quốc tế IEC 61000-4-30 Class S. Thiết bị cung cấp khả năng giám sát đồng thời tất cả các thông số điện năng trên hệ thống 1 pha hoặc 3 pha với độ chính xác vượt trội.

Khả năng đo lường sóng hài vượt trội

Hioki PQ3100 cho phép phân tích chi tiết sóng hài lên đến bậc 50 cho cả điện áp, dòng điện và công suất. Máy đo đồng thời chỉ số tổng biến dạng sóng hài (THD-U, THD-I), hỗ trợ kỹ sư xác định chính xác bậc sóng hài mang năng lượng lớn nhất để thiết kế các bộ lọc sóng hài (lọc tích cực AHF hoặc lọc thụ động) một cách tối ưu.

Đo lường Flicker theo tiêu chuẩn IEC

Máy tích hợp sẵn thuật toán đo Flicker theo chuẩn IEC 61000-4-15, cung cấp hai chỉ số cốt lõi:

Pst (Short-term Flicker): Độ nhấp nháy điện áp ngắn hạn (đo trong chu kỳ 10 phút).

Plt (Long-term Flicker): Độ nhấp nháy điện áp dài hạn (tính toán trong chu kỳ 2 giờ).

Dựa vào các chỉ số này, đội ngũ kỹ thuật có thể đánh giá mức độ ảnh hưởng của tải biến động tới lưới điện chung và đưa ra phương án khắc phục kịp thời.

3. Quy Trình Kiểm Soát Và Khắc Phục Lỗi Với Hioki PQ3100

Để đạt hiệu quả tối đa khi sử dụng Hioki PQ3100 trong công tác kiểm soát sóng hài và Flicker, doanh nghiệp nên triển khai theo 4 bước chuẩn hóa:

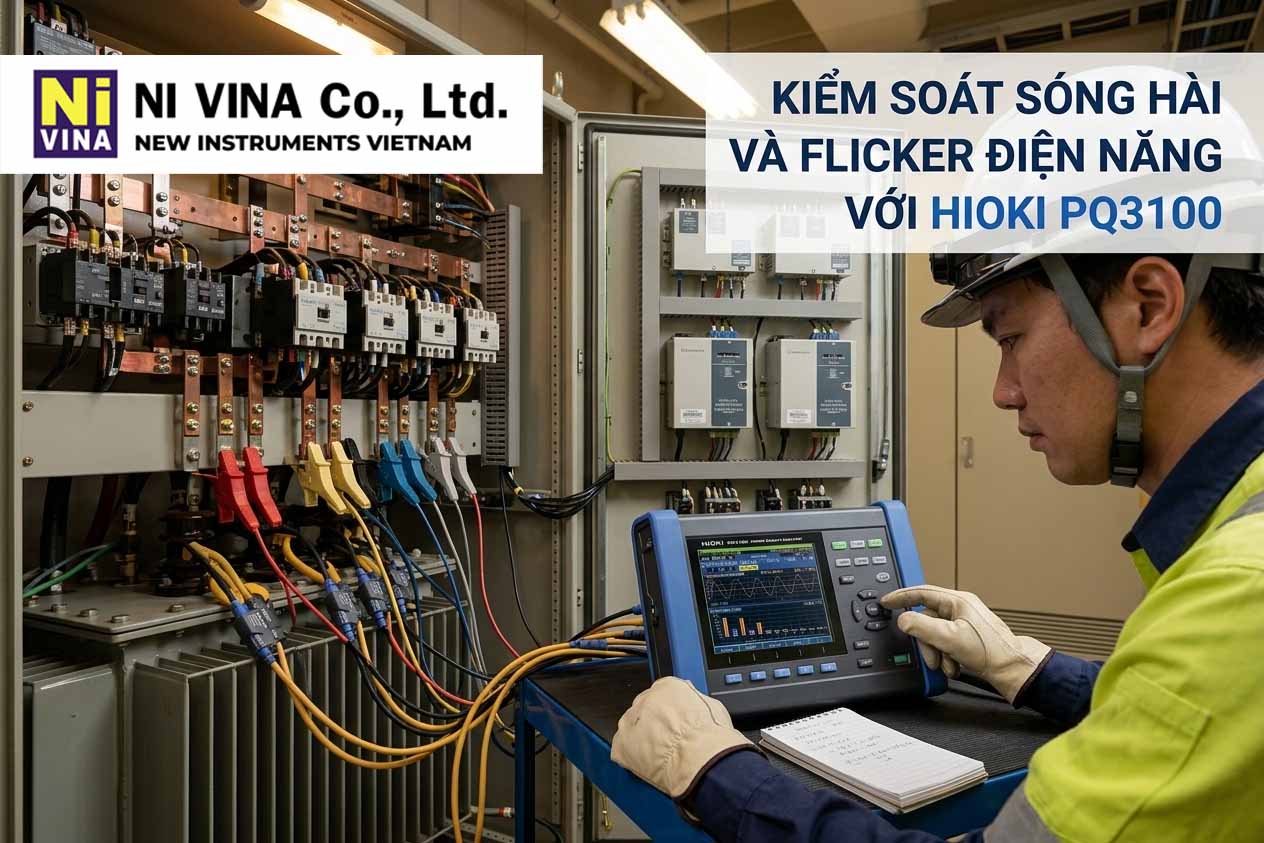

Khảo sát & Lắp đặt an toàn: Kết nối Hioki PQ3100 tại điểm đấu nối chung (PCC) hoặc tại đầu vào của từng nhóm tải nghi ngờ. Cảm biến dòng điện (Clamp-on sensors) của Hioki cho phép kẹp đo trực tiếp mà không cần ngắt điện hệ thống.

Ghi dữ liệu liên tục (Data Logging): Cấu hình máy ghi dữ liệu liên tục trong khoảng thời gian từ 24 giờ đến 7 ngày để thu thập trọn vẹn chu kỳ hoạt động của nhà máy, bao gồm cả thời điểm tải đỉnh và tải nhẹ.

Trích xuất & Phân tích bằng phần mềm PQ ONE: Sử dụng phần mềm PQ ONE đi kèm để xuất báo cáo tự động theo tiêu chuẩn EN 50160 hoặc tự tùy chỉnh ngưỡng theo quy định nội bộ. Phần mềm giúp hiển thị đồ thị phổ sóng hài, biểu đồ biến thiên Pst/Plt và lập danh sách các sự kiện bất thường.

Đưa ra giải pháp xử lý:

Nếu THD cao: Lắp đặt bộ lọc sóng hài tích cực (Active Harmonic Filter - AHF) hoặc cuộn kháng cho biến tần.

Nếu Flicker cao: Sử dụng bộ bù công suất phản kháng tĩnh (SVC/STATCOM) để ổn định điện áp theo thời gian thực.

4. Lợi Ích Doanh Nghiệp Nhận Được

Việc chủ động kiểm soát chất lượng điện năng bằng Hioki PQ3100 mang lại giá trị thiết thực cho hoạt động vận hành:

Tiết kiệm chi phí vận hành: Giảm tổn thất điện năng do phát nhiệt trên đường dây và thiết bị; tránh tình trạng phạt tiền do hệ số công suất (Cos phi) thấp hoặc vi phạm ngưỡng sóng hài.

Tăng độ tin cậy hệ thống: Hạn chế tối đa sự cố dừng máy đột ngột (Downtime), bảo vệ bảng mạch điều khiển và thiết bị đo lường đắt tiền.

Kéo dài tuổi thọ tài sản: Giảm hiện tượng già hóa cách điện trên động cơ và máy biến áp do nhiệt độ tăng cao bởi sóng hài.

Kiểm soát sóng hài và Flicker không chỉ là yêu cầu tuân thủ quy định ngành điện mà còn là giải pháp nâng cao hiệu quả năng lượng cho doanh nghiệp. Với giao diện trực quan, khả năng đo chính xác chuẩn Class S và hệ thống phần mềm hỗ trợ mạnh mẽ, Hioki PQ3100 chính là người đồng hành đáng tin cậy giúp các kỹ sư điện làm chủ chất lượng nguồn năng lượng trong mọi nhà máy.

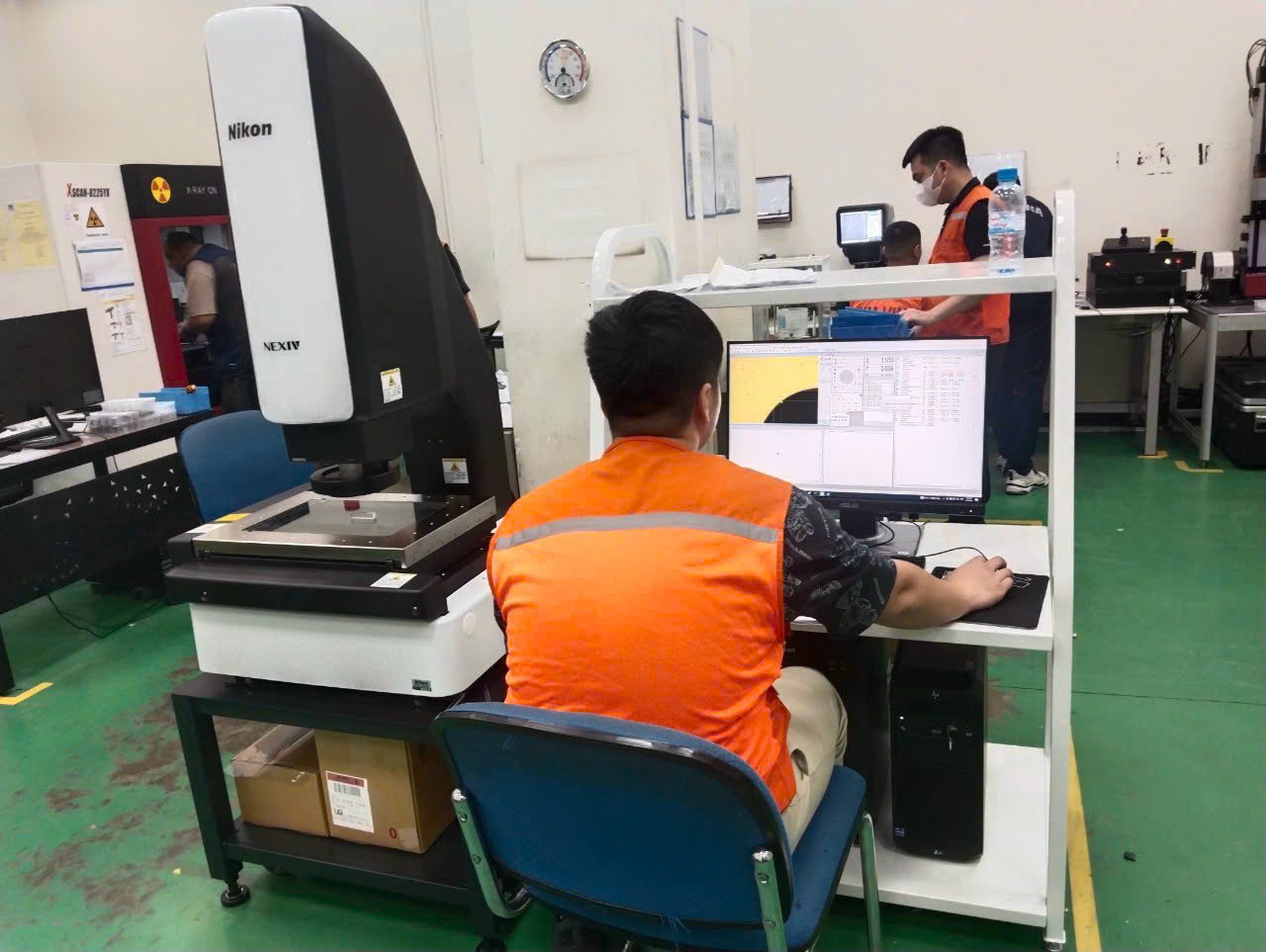

Ngoài ra chúng tôi có sẵn dòng Kính Hiển Vi và Máy đo 3D NIKON Nhật Bản - Đại diện NIKON tại Việt Nam cùng dịch vụ Hiệu Chuẩn Thiết Bị ISO17025:2017 và VILAS1336
