Máy đo 3D S Wide Sensofa

Model: S wide

Brand: Sensofa

Origin: Spain

Mô tả

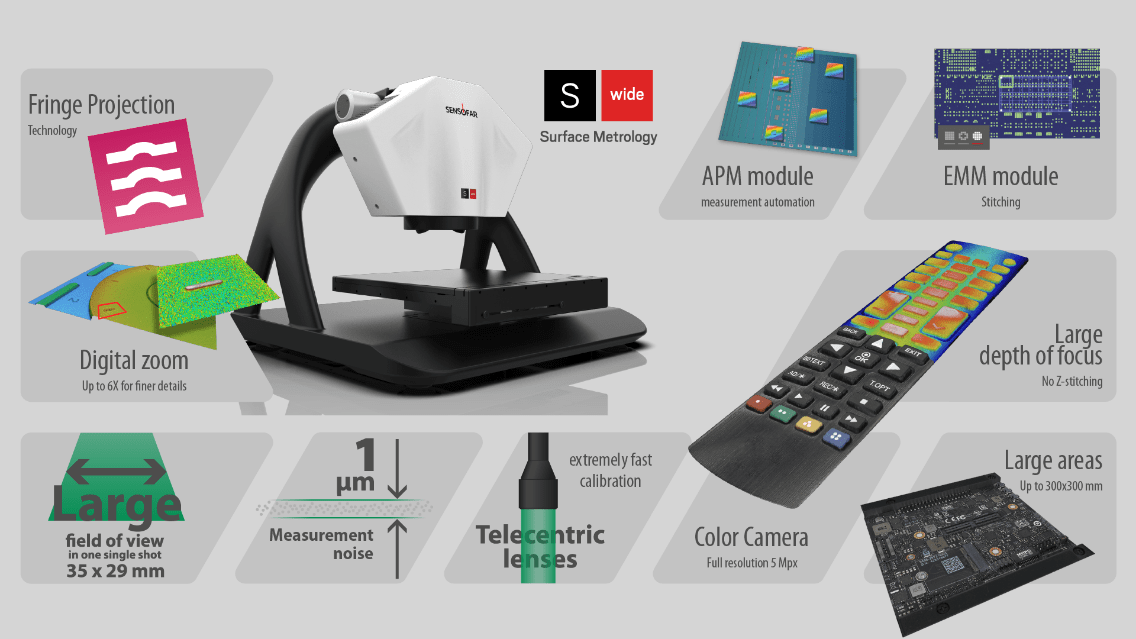

Chỉ mất một giây để thu thập dữ liệu. Với công nghệ Chiếu vân giao thoa của S wide và một loạt các chế độ thu thập khác nhau, các phép đo có thể được tối ưu hóa để đạt được thông lượng cao nhất.

HÌNH ẢNH 3D ĐỘ PHÂN GIẢI CAO
Ghi lại từng chi tiết
Máy quét 3D này được trang bị camera màu 5 MPx, cùng với khả năng thu phóng kỹ thuật số, giúp ghi lại nhiều chi tiết khác nhau trên các bộ phận cần kiểm tra.

GIẢI PHÁP ĐO LƯỜNG CÔNG NGHIỆP
Các thiết lập lớn
Nhờ cấu hình bàn làm việc 300 x 300 mm, bạn có thể đo nhiều dãy mẫu và diện tích lớn.

ĐO LƯỜNG QUANG HỌC CHÍNH XÁC
Độ lặp lại dưới micromet 
Các thuật toán chiếu vân giao thoa độc quyền được sử dụng bởi S wide mang lại độ chính xác đáng kinh ngạc ở mức micromet, cung cấp khả năng lặp lại chiều cao dưới micromet chưa từng có trên các bề mặt đo rộng lớn.

CÔNG CỤ PHẦN MỀM NÂNG CAO
Trích xuất dữ liệu có ý nghĩa 
Máy S wide được tích hợp đầy đủ các công cụ phân tích để trích xuất mọi thông tin từ dữ liệu đo được: các thông số độ nhám và độ phẳng, kích thước quan trọng, GD&T và so sánh CAD.

Ngoài ra Chúng Tôi còn Có Sẵn Kính Hiển Vi NIKON và Dịch Vụ Hiệu Chuẩn Quốc Tế ISO17025:2017 VILAS1336

CÔNG TY TNHH NI VINA

VP Hà Nội: Ô DV3-2.10, tầng 2, Tòa nhà CT2&3, KDT Dream Town,Tây Mỗ, Nam Từ Liêm, Hà Nội

VP HCM: Số 77, Tân Quỳ Tân Quý, Phường Tân Sơn Nhì, Quận Tân Phú, TPHCM

Hotline: 096.465.0110/ Email:marketing@nivina.com.vn

Fanpage: Thiết bị đo kiểm Nivina

Zalo OA: NI VINA instruments

Thông số kỹ thuật độ phóng đại

	Mặc định	Phóng ^{to 1}
MAG	1X	2X	4X	6 lần
Độ phóng đại hiệu dụng ²	11X	22X	44X	66X
Trường nhìn (mm)	34,8 x 29,1	17,4 x 14,5	8,7 x 7,3	5,8 x 4,8
Phạm vi khâu ở độ phân giải đầy đủ (mm) ³	348 x 291	174 x 145	87 x 73	58 x 48
Khoảng cách khâu tối đa (mm) ⁴	1380 x 1154	346 x 289	173 x 145	115 x 96

1. Chế độ thu phóng khả dụng là thu phóng kỹ thuật số. 2. Độ phóng đại với màn hình 27 inch. 3. 5 Mpx và độ chồng ảnh 10%. 4. Thu ảnh SD cho độ phóng đại 1X và HD cho các độ phóng đại 2X, 4X và 6X với độ chồng ảnh 10%.

Hiệu suất XY

XY		Động cơ
	Thủ công	M	XL
Khoảng cách di chuyển (mm)	150 x 100	154 x 154	302 x 302

Độ chính xác và khả năng lặp lại

	U, σ
Chiều cao bậc thang	U=2,5 µm, σ= 0,05 µm
Độ nhám bề mặt (Sa)	U=1 µm, σ=0,01 µm
Độ nhám bề mặt (Ra)	U=1 µm, σ= 0,05 µm
Đo chiều rộng ¹	U=5 µm, σ= 1 µm

1. Các giá trị được đánh giá thông qua các phép đo lặp lại trên một tiêu chuẩn tham chiếu được thực hiện trong điều kiện môi trường được kiểm soát theo các quy trình đo lường của Sensofar.

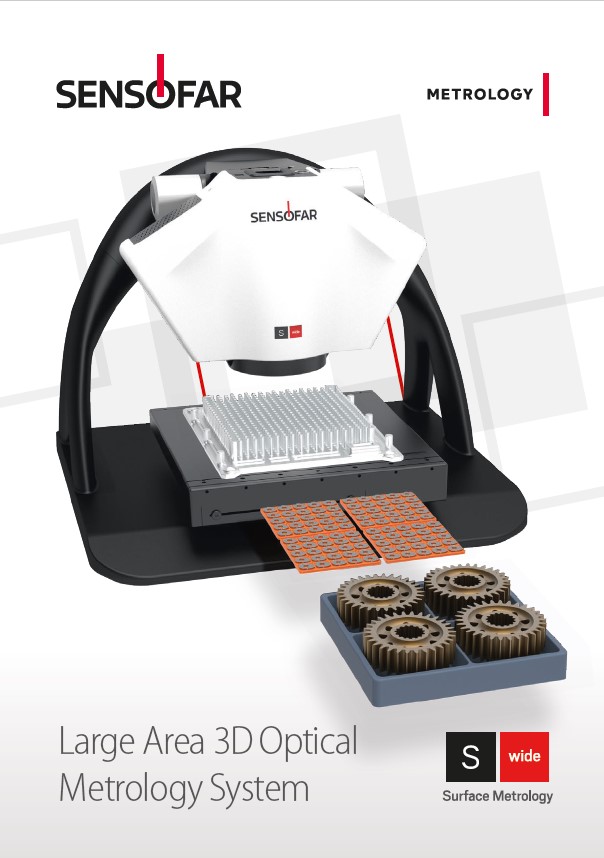

Brochure S Wide Sensofa

Ứng dụng
