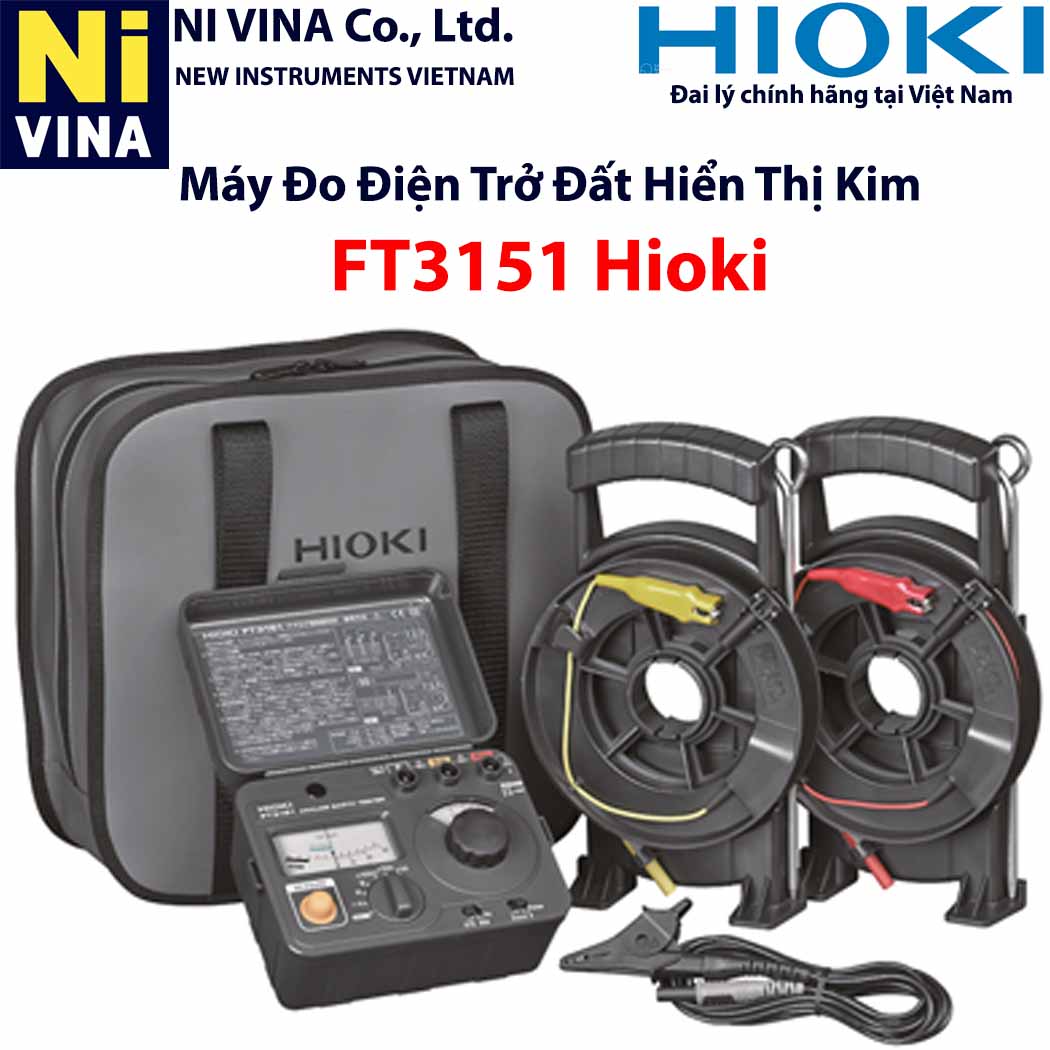

Mô tả Máy Đo Điện Trở Đất Hiển Thị Kim FT3151

FT3151 sử dụng hệ thống vi sai pha AC (AC phase differential system) để đo điện trở nối đất, đảm bảo rằng các phép đo chính xác không bị ảnh hưởng bởi điện áp đất và điện trở tiếp địa phụ trợ. Với thiết kế kim chỉ thị, người dùng có thể dễ dàng đọc và đánh giá kết quả đo một cách trực quan.

Các đặc điểm nổi bật của Hioki FT3151:

• Phương pháp đo linh hoạt:
  • Phương pháp 3 điện cực (3-electrode method): Phương pháp tiêu chuẩn và phổ biến nhất để đo điện trở tiếp địa của một điện cực nối đất đơn lẻ.
  • Phương pháp 2 điện cực (2-electrode method - đo đơn giản): Dùng để đo điện trở tiếp địa khi có một điểm nối đất đã được biết và ổn định (ví dụ: đường ống nước kim loại).
• Dải đo rộng: Phạm vi đo điện trở đất từ 0 Ω đến 1150 Ω (tùy thuộc dải đo), tuân thủ tiêu chuẩn EN.
  • Thang đo: 10 Ω (0 đến 11.5 Ω) / 100 Ω (0 đến 115 Ω) / 1000 Ω (0 đến 1150 Ω).
• Độ chính xác cao:
  • Độ lệch danh nghĩa: ±0.25Ω (dải 10 Ω), ±2.5Ω (dải 100 Ω), ±25Ω (dải 1000 Ω).
• Khả năng chống nhiễu:
  • Tần số đo có thể chuyển đổi (575 Hz / 600 Hz): Giúp giảm thiểu ảnh hưởng của sóng hài nguồn điện và nhiễu trong môi trường đo, đảm bảo kết quả chính xác hơn.
  • Có thể đo điện áp đất (Earth Potential Measurement) từ 0 V đến 30 V RMS để kiểm tra môi trường đo.
• Thiết lập và thu dọn nhanh chóng: Đi kèm với các cọc tiếp địa và bộ cuộn dây cải tiến, giúp việc triển khai và thu hồi dây đo trở nên dễ dàng, không bị rối.
• Kiểm tra điện trở tiếp địa phụ trợ: Cho phép kiểm tra tình trạng của các cọc phụ (S(P) và H(C)) để đảm bảo độ chính xác của phép đo.
• Độ bền và an toàn:
  • Đạt cấp bảo vệ IP40 (chống bụi và nước khi đóng).
  • Đạt cấp an toàn đo điện CAT II 300 V, đảm bảo an toàn cho người sử dụng.
• Nguồn điện: Sử dụng 6 pin AA Alkaline, cung cấp thời gian hoạt động đủ dài.
• Thiết kế nhỏ gọn: Kích thước tương đối nhỏ gọn (khoảng 164W × 119H × 88D mm) và trọng lượng nhẹ (khoảng 760g), dễ dàng mang theo khi làm việc hiện trường.

Ứng Dụng Máy Đo Điện Trở Đất Hiển Thị Kim FT3151

Hioki FT3151 là một công cụ đáng tin cậy cho các kỹ sư điện, thợ điện và chuyên gia bảo trì, đặc biệt trong các ứng dụng cần kiểm tra hệ thống nối đất truyền thống:

1. Kiểm tra và Bảo trì Hệ thống Tiếp địa:

   • Kiểm tra định kỳ điện trở tiếp địa: Trong các tòa nhà dân dụng, thương mại, nhà máy, xưởng sản xuất, để đảm bảo hệ thống nối đất hoạt động hiệu quả, giảm thiểu rủi ro giật điện và hư hỏng thiết bị.
   • Kiểm tra hệ thống chống sét: Đánh giá hiệu quả của các cọc tiếp địa chống sét cho các công trình, thiết bị nhạy cảm.
   • Kiểm tra các cột điện, trạm biến áp: Đảm bảo hệ thống nối đất tại các điểm này đạt tiêu chuẩn an toàn.

2. Lắp đặt và Nghiệm thu Hệ thống Điện:

   • Xác minh việc lắp đặt nối đất: Sau khi lắp đặt hoặc sửa chữa hệ thống điện, FT3151 được sử dụng để kiểm tra và xác nhận rằng điện trở tiếp địa đạt yêu cầu trước khi đưa vào vận hành.
   • Tuân thủ các tiêu chuẩn an toàn: Đảm bảo hệ thống điện tuân thủ các quy định và tiêu chuẩn về an toàn nối đất của địa phương và quốc tế.

3. Phát hiện và Khắc phục Sự cố:

   • Chẩn đoán lỗi tiếp địa: Giúp xác định các điện cực nối đất bị hỏng, ăn mòn hoặc có điện trở cao, là nguyên nhân tiềm ẩn gây nguy hiểm hoặc làm hỏng thiết bị.
   • Đặc biệt hữu ích trong việc khắc phục các vấn đề liên quan đến chất lượng điện hoặc sự cố do tiếp địa kém.

4. Giáo dục và Đào tạo:

   • Với thiết kế hiển thị kim trực quan và dễ sử dụng, FT3151 cũng là công cụ tốt để giảng dạy và thực hành về nguyên lý đo điện trở đất.

Mặc dù là một thiết bị analog, Hioki FT3151 vẫn được đánh giá cao nhờ sự ổn định, độ chính xác trong phép đo điện trở đất cơ bản và khả năng chống nhiễu tốt, làm cho nó trở thành một lựa chọn bền bỉ và đáng tin cậy cho nhiều ứng dụng kiểm tra an toàn điện.
