HIOKI đã ứng dụng công nghệ biến dòng (CT) làm nền tảng và chế tạo các cảm biến dòng điện bằng phương pháp cuộn dây, phần tử Hall và cuộn cảm Rogowski . Trong những năm gần đây, với ứng dụng thực tiễn của năng lượng tái tạo, việc đo dòng điện một chiều cũng trở nên quan trọng, và nhu cầu về phương pháp phần tử Hall ngày càng tăng.

Tìm hiểu nguyên lý hoạt động của các cảm biến dòng điện được thiết kế cho mục đích đo lường thông thường.

Hiểu rõ đặc điểm của từng phương pháp đo dòng điện để lựa chọn cảm biến dòng điện phù hợp nhất với ứng dụng của bạn.

Cảm biến dòng điện hoạt động như thế nào?

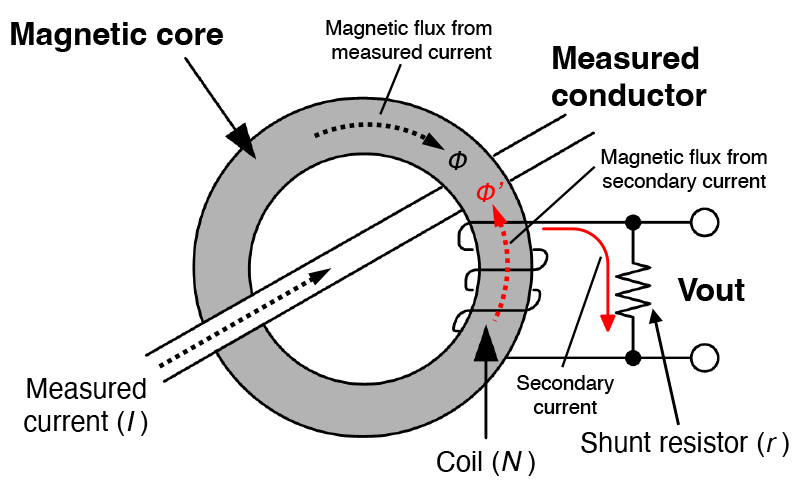

1. Nguyên lý hoạt động của phương pháp quấn dây (AC)

cảm biến dòng điện cuộn dây

Cảm biến dòng điện xoay chiều hoạt động theo phương pháp cuộn dây là loại cảm biến dòng điện phổ biến nhất được sử dụng trong kiểm tra điện.

Một từ thông (Φ) được cảm ứng trong lõi từ do dòng điện xoay chiều (AC) chạy qua dây dẫn đo (phía sơ cấp). Một từ thông (Φ') do dòng điện thứ cấp được cảm ứng trong cuộn dây thứ cấp ( N ) như một phản ứng đối với từ thông sơ cấp này nhằm triệt tiêu nó (suất điện động ngược do tự cảm).

Dòng điện thứ cấp này chảy qua điện trở shunt ( r ), tạo ra điện áp (Vout) ở cả hai đầu của điện trở shunt.

Điện áp đầu ra này tỷ lệ thuận với dòng điện đo được chạy qua dây dẫn đo được (Vout = r/N * I ).

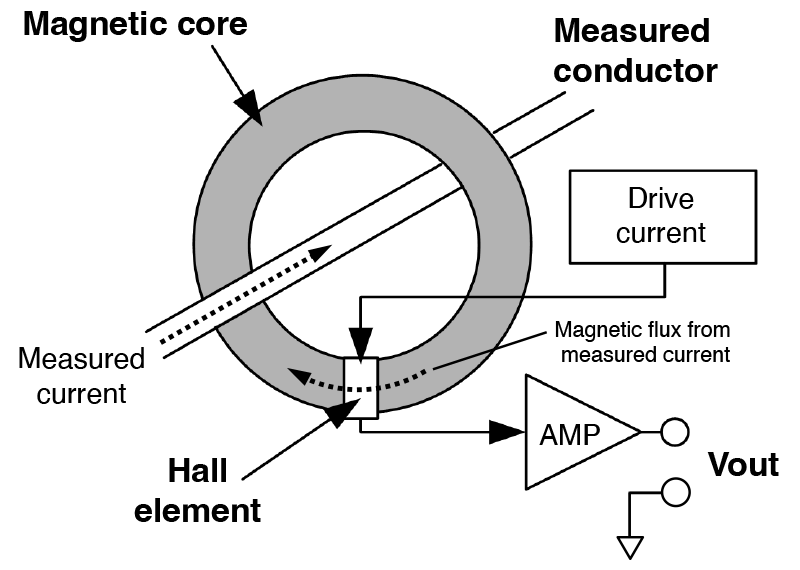

2. Nguyên lý hoạt động của phương pháp phần tử Hall (DC/AC)

cảm biến dòng điện phần tử Hall

Cảm biến dòng điện phần tử Hall là phương pháp cơ bản nhất để đo dòng điện một chiều (DC) và dòng điện xoay chiều (AC).

Khi từ thông (Φ) sinh ra trong lõi từ do dòng điện chạy qua dây dẫn đo (phía sơ cấp) đi qua phần tử Hall được đặt trong khe hở của lõi từ, một điện áp Hall sẽ xuất hiện tương ứng với từ thông do hiệu ứng Hall gây ra.

Vì điện áp cảm ứng bởi hiệu ứng Hall nhỏ nên nó được khuếch đại bằng bộ khuếch đại (AMP) trước khi xuất ra.

Điện áp đầu ra này tỷ lệ thuận với dòng điện đo được.

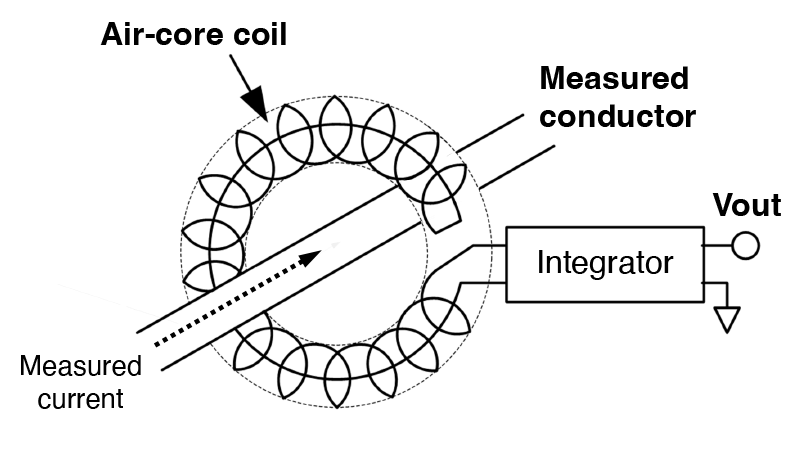

3. Nguyên lý hoạt động của phương pháp cuộn dây Rogowski (AC)

Cảm biến dòng điện sử dụng phương pháp cuộn dây Rogowski có thiết kế linh hoạt và mỏng. Cấu trúc cuộn dây lõi không khí có khả năng chống bão hòa từ tính, do đó duy trì được tính tuyến tính, giúp nó có thể đo được dòng điện lớn.

Điện áp được tạo ra trong cuộn dây lõi không khí bằng cách liên kết từ trường do dòng điện xoay chiều chạy trong dây dẫn cần đo (phía sơ cấp của mạch) và cuộn dây lõi không khí tạo ra.

Điện áp cảm ứng này sau đó được xuất ra dưới dạng đạo hàm theo thời gian ( di / dt ) của dòng điện đo được.

Ngoài ra, tín hiệu đầu ra tỷ lệ thuận với dòng điện không đổi được thu được bằng cách cho nó đi qua bộ tích phân.

Đặc điểm và Ứng dụng của cám biến dòng điện đa năng
