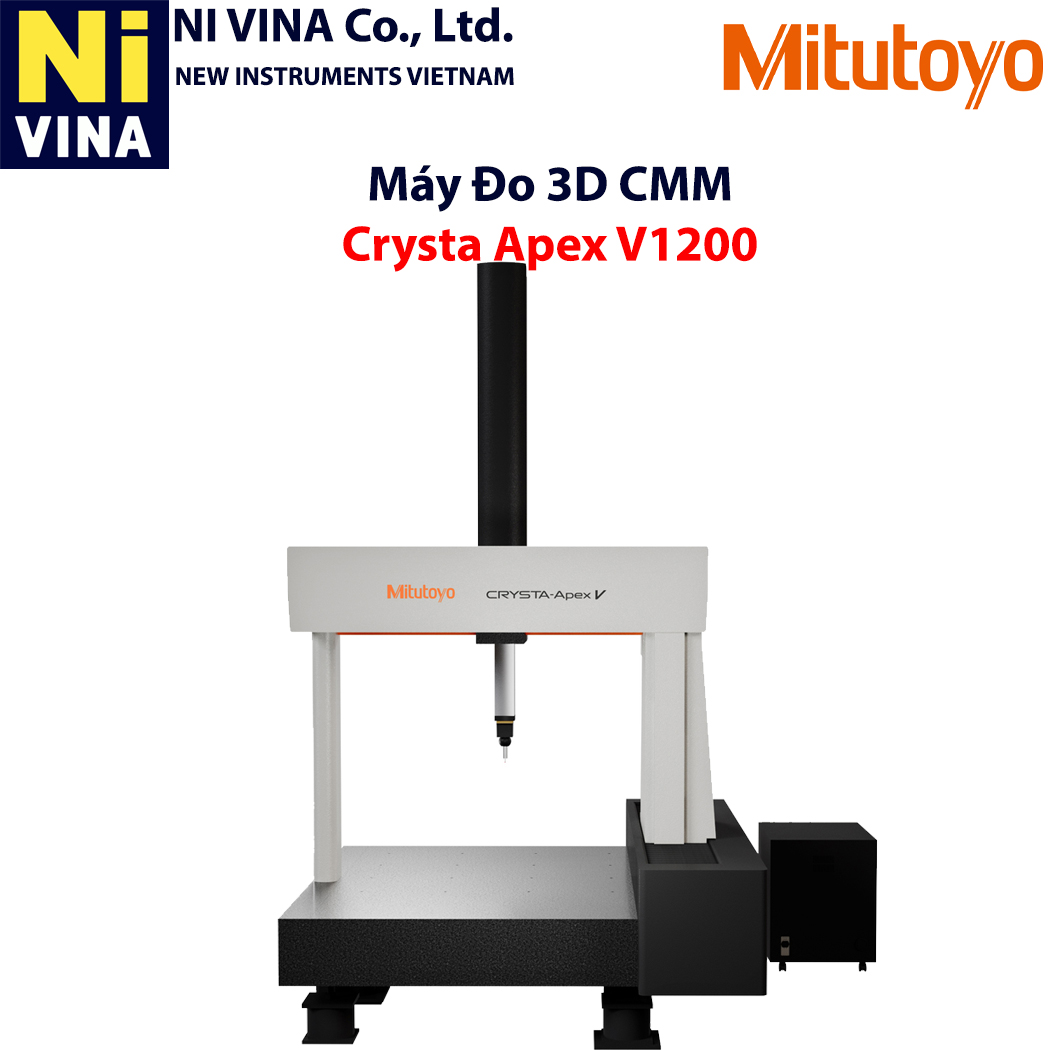

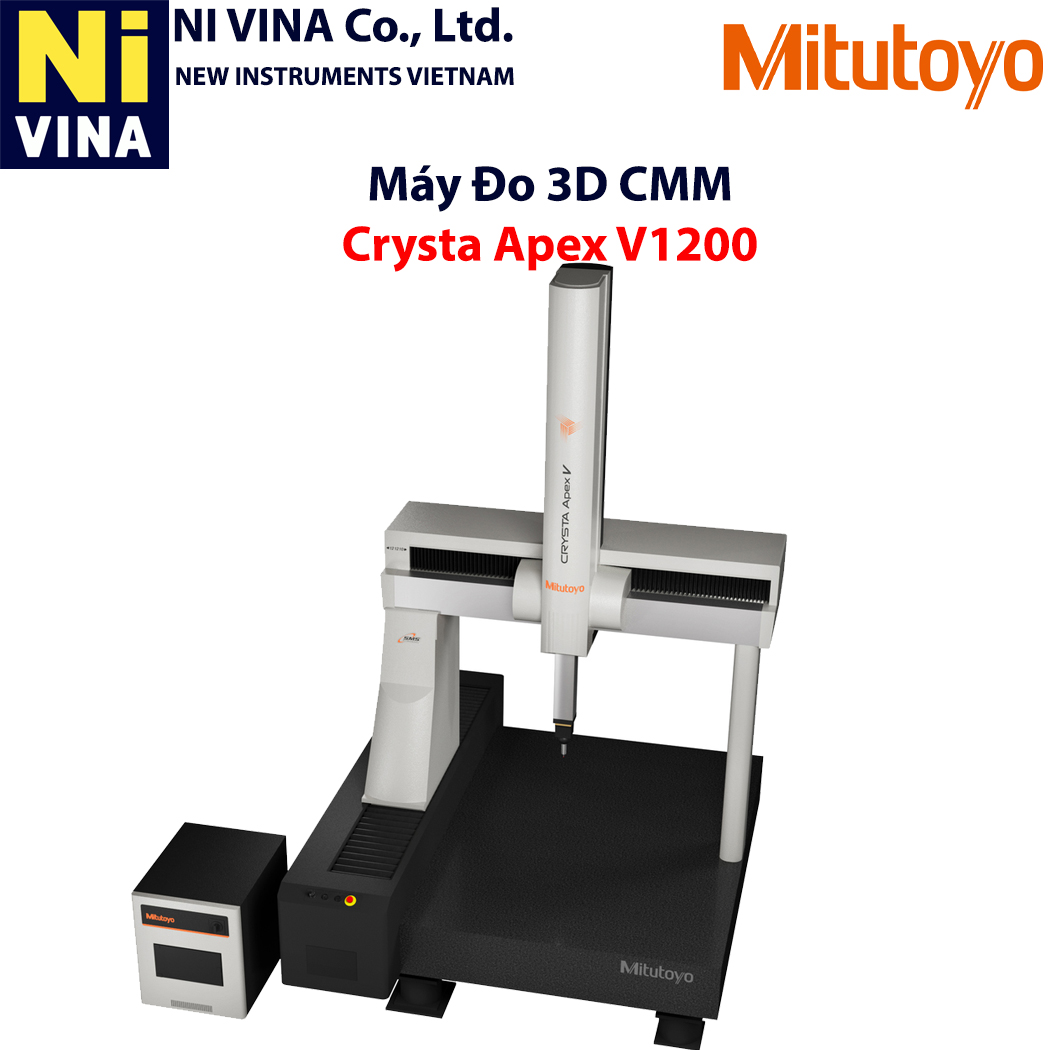

Máy đo 3D CMM Crysta-Apex V1200
Máy đo 3D CMM Crysta-Apex V1200
Model: Crysta-Apex V1200
Brand: mitutoyo
Origin: Japan
Mô tả
NI VINA là đại lý máy đo tọa độ 3D loại tiếp xúc CMM Mitutoyo CRYSTA-Apex V1200, 1600, 2000 Series thế hệ mới được trang bị công nghệ hiện đại để thực hiện các phép đo rất chính xác ở tốc độ cao dùng kiểm tra kích thước 3D các chi tiết, phôi lớn và dài.
Số lượng hiển thị tối thiểu (mm): 0,0001; Phạm vi đo trục X (mm): 1200; Phạm vi đo trục Y (mm): 1200; Phạm vi đo trục Z (mm): 1000
Trước đây, độ chính xác của CMM không thể được đảm bảo trừ khi được lắp đặt trong phòng có kiểm soát nhiệt độ hoặc phòng đo lường, nhưng bằng cách tích hợp chức năng bù nhiệt độ, giờ đây có thể đảm bảo độ chính xác trong phạm vi nhiệt độ từ 16 đến 26°C. Nhiệt độ của vật thể được đo và bản thân máy đo có thể được đo, và kết quả đo có thể được chuyển đổi sang kích thước ở 20°C.
Sai số đo chiều dài cho phép tối đa E 0 , MPE = (2,3 + 3L/1000) μm được đảm bảo.
Để loại bỏ các yếu tố sai số động trong quá trình đo, dữ liệu đo được ổn định khi sử dụng đầu dò quét. Khi đầu dò tiếp xúc với phôi, nó sẽ tạm dừng trong vài giây, loại bỏ tối đa các yếu tố sai số động và đạt được các phép đo có độ chính xác cao và lặp lại.
Thiết bị được trang bị chức năng đo lường, theo dõi đường đo (giá trị thiết kế) do người vận hành chỉ định. Thiết bị đạt được tốc độ và độ chính xác cao bằng cách kiểm soát quỹ đạo lý tưởng ngay cả ở tốc độ cao và hiệu chỉnh các sai số Abbe động do biến dạng giữa thang đo và đầu dò, cũng như do biến dạng của máy đo do gia tốc và giảm tốc. Ngoài ra, thiết bị có thể chỉ định đường đo cho các hình dạng 3D, cho phép đo các chi tiết có hình dạng phức tạp hơn, chẳng hạn như bề mặt cong và đường viền, theo đường đo linh hoạt.
Bằng cách cho phép sai lệch giữa giá trị gia công và giá trị thiết kế, việc duy trì lợi thế của quét giá trị thiết kế 3D đồng thời cho phép đo tốc độ cao mà không bị ảnh hưởng bởi độ chính xác gia công hoặc sai lệch lắp đặt đã trở nên khả thi. Điều này cho phép đo tuabin, cánh quạt, cánh quạt và các vật thể khác khó đo do hình dạng phức tạp, dễ bị sai lệch độ chính xác gia công và sai lệch lắp đặt trong quá trình đo.
Dòng CRYSTA-ApexV được trang bị các ứng dụng như đầu dò quét và đầu dò không tiếp xúc có thể xử lý phép đo nhiều loại phôi khác nhau.

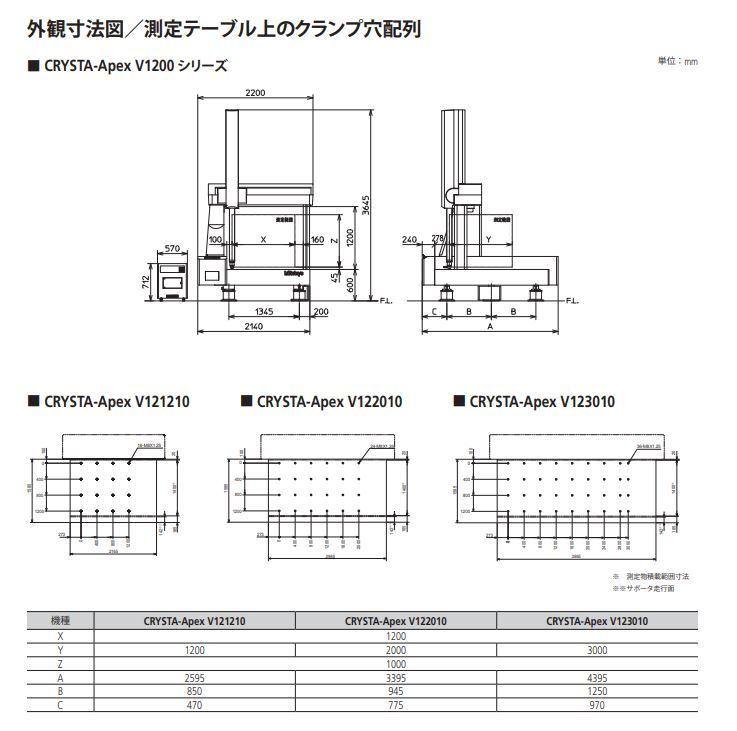

Kích thước bên ngoài:
.jpg)
Đặc điểm kỹ thuật Dòng Crystal-Apex V 1200 series cho ba model
| Model | CRYSTA-Apex V12121 | CRYSTA-Apex V12201 | CRYSTA-Apex V12301 | |
| Phạm vi đo | Trục X | 1200 mm | 1200 mm | 1200 mm |
| Trục Y | 1200 mm | 2000 mm | 3000 mm | |
| Trục Z | 1000 mm | 1000 mm | 1000 mm | |
Tốc độ truyền động Chế độ CNC tốc độ di chuyển tự động (mỗi trục mm/ giây) | Lên đến 400 mỗi trục | Lên đến 400 mỗi trục | Lên đến 400 mỗi trục | |
Tốc độ truyền động Chế độ CNC tốc độ di chuyển thủ công (mỗi trục mm/ giây) | Tối đa 136 mỗi trục | Tối đa 136 mỗi trục | Tối đa 136 mỗi trục | |
Tốc độ truyền động Chế độ CNC tốc độ kết hợp tối đa tự động (mỗi trục mm/ giây) | 693 | 693 | 693 | |
Tốc độ truyền động Chế độ CNC tốc độ kết hợp tối đa thủ công (mỗi trục mm/ giây) | 236 | 236 | 236 | |
| Kích thước bàn đo (mm) | 1400x2165 | 1400x2965 | 1400x3965 | |
| Khối lượng tối đa Mục tiêu đo (kg) | 2000 | 2500 | 3000 | |
| Bảng đo lường: Phương pháp cố định để đo vật thể (mm) | M8x1.25 | M8x1.25 | M8x1.25 |
Ứng dụng
Trước đây, độ chính xác của CMM không thể được đảm bảo trừ khi được lắp đặt trong phòng có kiểm soát nhiệt độ hoặc phòng đo lường, nhưng bằng cách tích hợp chức năng bù nhiệt độ, giờ đây có thể đảm bảo độ chính xác trong phạm vi nhiệt độ từ 16 đến 26°C. Nhiệt độ của vật thể được đo và bản thân máy đo có thể được đo, và kết quả đo có thể được chuyển đổi sang kích thước ở 20°C.
Sai số đo chiều dài cho phép tối đa E 0 , MPE = (2,3 + 3L/1000) μm được đảm bảo.
Để loại bỏ các yếu tố sai số động trong quá trình đo, dữ liệu đo được ổn định khi sử dụng đầu dò quét. Khi đầu dò tiếp xúc với phôi, nó sẽ tạm dừng trong vài giây, loại bỏ tối đa các yếu tố sai số động và đạt được các phép đo có độ chính xác cao và lặp lại.
Thiết bị được trang bị chức năng đo lường, theo dõi đường đo (giá trị thiết kế) do người vận hành chỉ định. Thiết bị đạt được tốc độ và độ chính xác cao bằng cách kiểm soát quỹ đạo lý tưởng ngay cả ở tốc độ cao và hiệu chỉnh các sai số Abbe động do biến dạng giữa thang đo và đầu dò, cũng như do biến dạng của máy đo do gia tốc và giảm tốc. Ngoài ra, thiết bị có thể chỉ định đường đo cho các hình dạng 3D, cho phép đo các chi tiết có hình dạng phức tạp hơn, chẳng hạn như bề mặt cong và đường viền, theo đường đo linh hoạt.
Bằng cách cho phép sai lệch giữa giá trị gia công và giá trị thiết kế, việc duy trì lợi thế của quét giá trị thiết kế 3D đồng thời cho phép đo tốc độ cao mà không bị ảnh hưởng bởi độ chính xác gia công hoặc sai lệch lắp đặt đã trở nên khả thi. Điều này cho phép đo tuabin, cánh quạt, cánh quạt và các vật thể khác khó đo do hình dạng phức tạp, dễ bị sai lệch độ chính xác gia công và sai lệch lắp đặt trong quá trình đo.
Dòng CRYSTA-ApexV được trang bị các ứng dụng như đầu dò quét và đầu dò không tiếp xúc có thể xử lý phép đo nhiều loại phôi khác nhau.
Kích thước bên ngoài:
Thông số kĩ thuật
Đặc điểm kỹ thuật Dòng Crystal-Apex V 1200 series cho ba model
| Model | CRYSTA-Apex V12121 | CRYSTA-Apex V12201 | CRYSTA-Apex V12301 | |
| Phạm vi đo | Trục X | 1200 mm | 1200 mm | 1200 mm |
| Trục Y | 1200 mm | 2000 mm | 3000 mm | |
| Trục Z | 1000 mm | 1000 mm | 1000 mm | |
Tốc độ truyền động Chế độ CNC tốc độ di chuyển tự động (mỗi trục mm/ giây) | Lên đến 400 mỗi trục | Lên đến 400 mỗi trục | Lên đến 400 mỗi trục | |
Tốc độ truyền động Chế độ CNC tốc độ di chuyển thủ công (mỗi trục mm/ giây) | Tối đa 136 mỗi trục | Tối đa 136 mỗi trục | Tối đa 136 mỗi trục | |
Tốc độ truyền động Chế độ CNC tốc độ kết hợp tối đa tự động (mỗi trục mm/ giây) | 693 | 693 | 693 | |
Tốc độ truyền động Chế độ CNC tốc độ kết hợp tối đa thủ công (mỗi trục mm/ giây) | 236 | 236 | 236 | |
| Kích thước bàn đo (mm) | 1400x2165 | 1400x2965 | 1400x3965 | |
| Khối lượng tối đa Mục tiêu đo (kg) | 2000 | 2500 | 3000 | |
| Bảng đo lường: Phương pháp cố định để đo vật thể (mm) | M8x1.25 | M8x1.25 | M8x1.25 |
