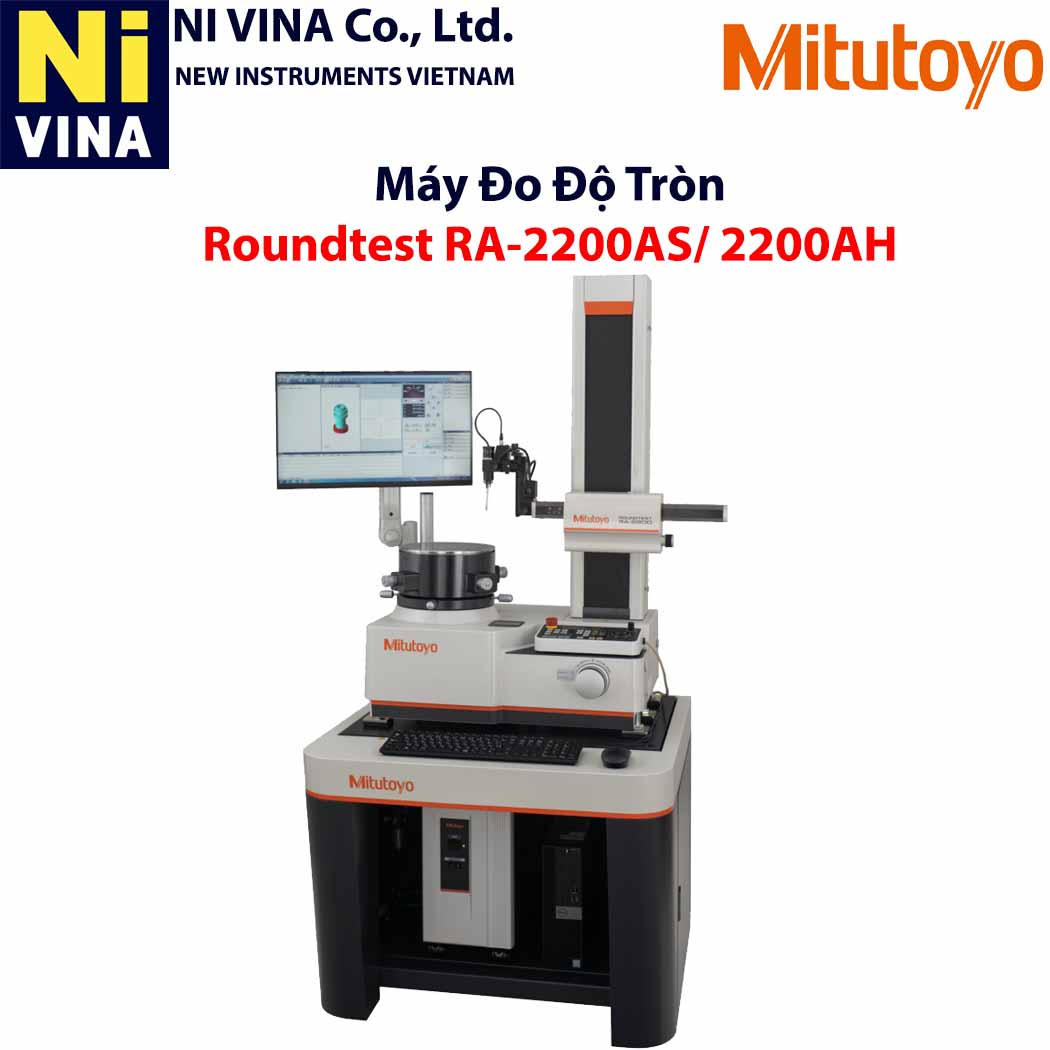

Máy đo độ tròn RA-2200AS/2200AH
Máy đo độ tròn RA-2200AS/2200AH
Model: RA-2200AS/2200AH
Brand: mitutoyo
Origin: Japan
Mô tả
- Máy đo độ tròn Mitutoyo RA-2200AS và RA-2200AH là hai model trong dòng máy đo độ tròn và độ trụ cao cấp của Mitutoyo, được thiết kế cho các ứng dụng đòi hỏi độ chính xác cao trong phòng thí nghiệm và phòng QC. Dòng máy này được trang bị công nghệ tự động hóa giúp đơn giản hóa quá trình đo,
Điểm khác biệt chính
RA-2200AS: Là model tiêu chuẩn với hành trình trục Z (chiều cao đo) là 300 mm.
RA-2200AH: Là model cao hơn, có hành trình trục Z mở rộng lên tới 500 mm, phù hợp để đo các chi tiết có chiều cao lớn hơn.
Đặc điểm nổi bật
Chức năng A.A.T (Automatic Adjustment Table): Đây là chức năng tự động định tâm (centering) và cân bằng (leveling) phôi, giúp loại bỏ các thao tác thủ công tốn thời gian. Điều này giúp người vận hành có thể dễ dàng thiết lập và đo lường một cách chính xác, ngay cả với những người không có nhiều kinh nghiệm.
Độ chính xác cao: Hệ thống bàn xoay khí nén có độ chính xác quay cực cao, đảm bảo kết quả đo lường chính xác và lặp lại tốt.
Đo lường đa năng: Máy có khả năng đo nhiều thông số phức tạp bao gồm độ tròn, độ trụ, độ đồng tâm, độ vuông góc và độ phẳng.
Phần mềm chuyên dụng: Kết hợp với phần mềm phân tích ROUNDPAK, máy cho phép người dùng lập trình tự động, phân tích dữ liệu chuyên sâu và tạo báo cáo chi tiết, chuyên nghiệp.
Tính năng an toàn: Máy được trang bị cơ chế chống va chạm, tự động dừng hệ thống nếu đầu đo gặp vật cản, bảo vệ chi tiết và thiết bị.
Đo lường liên tục: Có thể đo liên tục đường kính trong (ID) và đường kính ngoài (OD) của chi tiết mà không cần thay đổi hướng của đầu dò.
Nhắn tin cho NIVINA ngay!
- Hotline: 086 986 5068
- Website: https://toolvina.com
- Zalo OA: https://zalo.me/instrumentnivina
- Email: ms1@nivina.com.vn
- Địa chỉ:
Trụ Sở - Hà Nội: Ô DV3-2.10, Tầng 2, Tòa nhà CT2&3, KĐT Dream Town, đường 70, Tây Mỗ, Nam Từ Liêm, Hà Nội
Chi Nhánh Hồ Chí Minh: Tầng 3, Số 77 Tân Kỳ Tân Quý, Phường Tân Sơn Nhì, Quận Tân Phú, TP. HCM
| Model | RA-2200AS | RA-2200AH |
| Tốc độ quay của bàn xoay (vòng/phút) | 2,4,6,10 | 2, 4, 6, 10 (Tự động căn giữa: 10) |
| Chiều cao đo tối đa của bộ phận chuyển động thẳng đứng (mm) | 300 | 500 |
| Độ sâu đo tối đa của chuyển động thẳng đứng (mm) | φ32 trở lên: 85mm (khi sử dụng đầu dò tiêu chuẩn), φ7 trở lên: 50mm (khi sử dụng đầu dò tiêu chuẩn) | φ32 trở lên: 85 mm (khi sử dụng đầu dò tiêu chuẩn), φ7 trở lên: 50 mm (khi sử dụng đầu dò tiêu chuẩn) |
| Tốc độ di chuyển tối đa của bộ phận chuyển động thẳng đứng (mm/s) | 50 (đo được: 0,5/1,0/2,0/5,0) | 50 |
| Tốc độ đo bộ phận chuyển động theo chiều dọc (mm/giây) | 0,5,1,2,5 | 0,5,1,2,5 |
| Lượng chuyển động xuyên tâm theo trục X (mm) | 175 (-25 đến 150 từ tâm quay) | 175 (-25 đến 150 từ tâm quay) |
| Phạm vi phát hiện của máy dò (theo sau) (mm) | ±5 | ±5 |
| Độ thẳng trục X | 0,7μm/150mm (λc2,5) | 0,7μm/150mm (λc2,5) |
| Tiêu thụ không khí (điều kiện tiêu chuẩn) (L/phút) | 30 (trong điều kiện tiêu chuẩn) | 30 (trong điều kiện tiêu chuẩn) |
| Trọng lượng (kg) | 180 | 200 |
| Nguồn điện | 100~240V | AC 100~240V |
| Tiêu thụ điện năng | 200W | 200W |
