Máy Đo LCR IM3523A
Máy Đo LCR IM3523A
Model: IM3523A
Brand: Hioki
Origin: Japan
Mô tả
Máy Đo LCR IM3523 là một LCR Meter để bàn được thiết kế cho phép đo cơ bản trên dây chuyền sản xuất để có thể được cung cấp với mức giá thấp và cải thiện độ tin cậy của phép đo nhờ chức năng kiểm tra tiếp xúc của nó.
Ứng dụng điển hình
Kiểm tra linh kiện gồm tụ điện, cuộn cảm và điện trở trong quá trình phát triển và sản xuất.
Kiểm tra hàng nhập và kiểm tra tự động với chức năng so sánh và phân loại thùng chứa (BIN).
Đo trở kháng AC và điện trở DC của các linh kiện thụ động
Ứng dụng trong phòng thí nghiệm và học thuật cho các phép đo LCR
Tổng quan chi tiết về sản phẩm
HIOKI IM3523A là máy đo LCR để bàn được thiết kế để kiểm tra đáng tin cậy các linh kiện thụ động như tụ điện, điện trở và cuộn cảm trong dải tần từ 40 Hz đến 200 kHz và dải đo trở kháng từ 10 mΩ đến 200 MΩ. Với độ chính xác cơ bản ±0,08% và tốc độ đo điển hình là 2 ms, máy hỗ trợ cả thử nghiệm trong phòng thí nghiệm và sản xuất. Mức tín hiệu thử nghiệm có thể điều chỉnh từ 5 mV đến 5 V và từ 10 µA đến 50 mA cho phép điều chỉnh điều kiện đo cho nhiều loại linh kiện, từ tụ điện chính xác đến cuộn cảm công suất.
Chức năng đo lường
IM3523A hỗ trợ đo liên tục, cho phép thu thập tối đa bốn thông số đo tuần tự bằng cách tự động chuyển đổi giữa hai cặp thông số hiển thị. Điều này hỗ trợ kiểm tra hiệu quả khi cần đánh giá nhiều đặc tính. Thiết bị cũng cung cấp chức năng đo điện trở DC, cũng như chức năng so sánh và BIN để kiểm tra giới hạn và phân loại. Chức năng bù chiều dài cáp (0 m / 1 m) và chức năng kiểm tra tiếp điểm bốn đầu cực hỗ trợ đo ổn định bằng cách phát hiện các kết nối hở mạch hoặc kém chất lượng.
Việc đo điện áp phân cực DC có thể thực hiện được khi sử dụng các bộ phân cực DC bên ngoài tùy chọn. Bộ phân cực điện áp DC 9268-10 cho phép kết nối các nguồn điện áp DC bên ngoài lên đến ±40 V vào đường dẫn đo, trong khi bộ phân cực dòng điện DC 9269-10 hỗ trợ kết nối các nguồn dòng điện DC bên ngoài lên đến 2 A.
Vận hành và tích hợp hệ thống

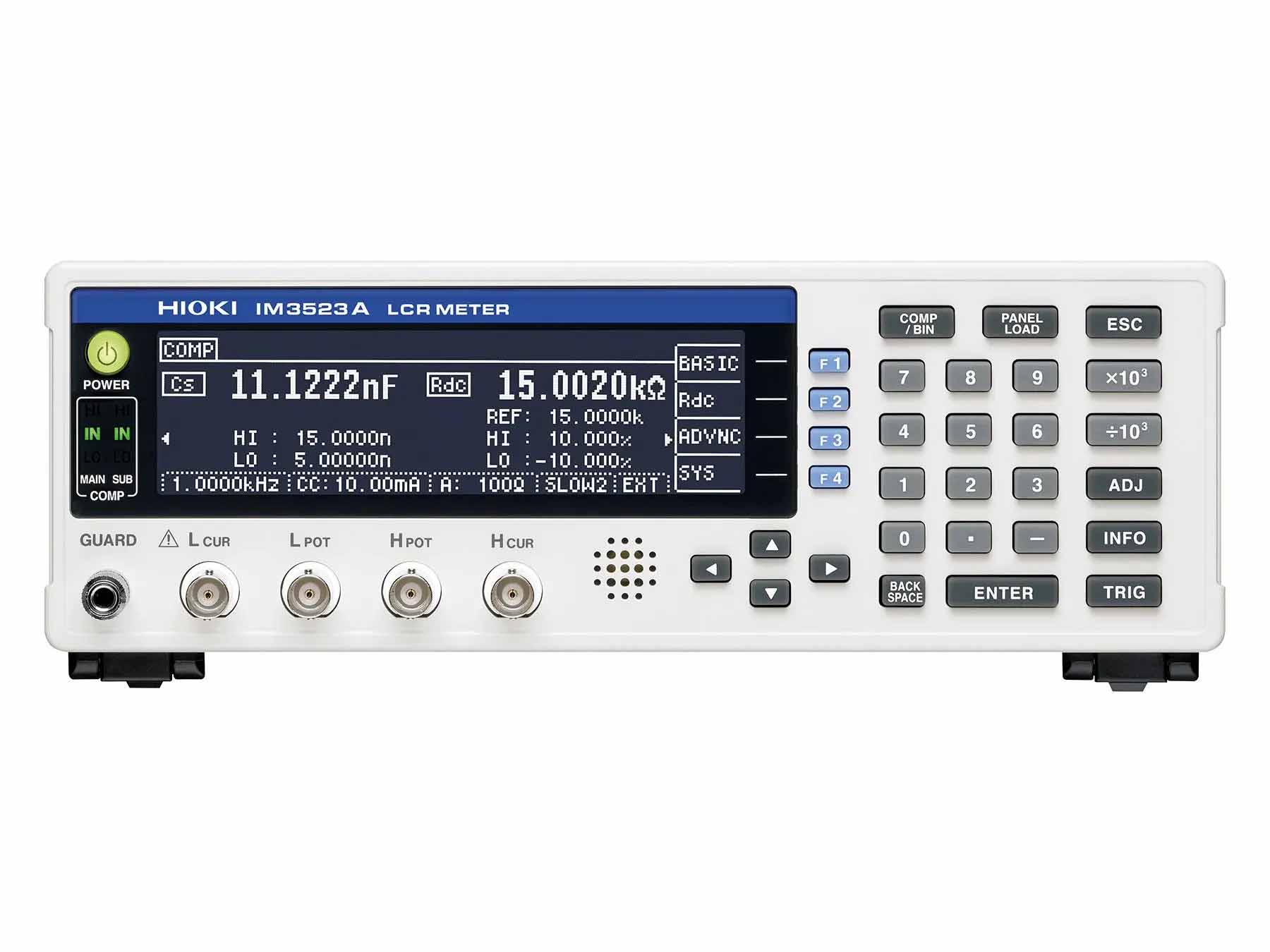

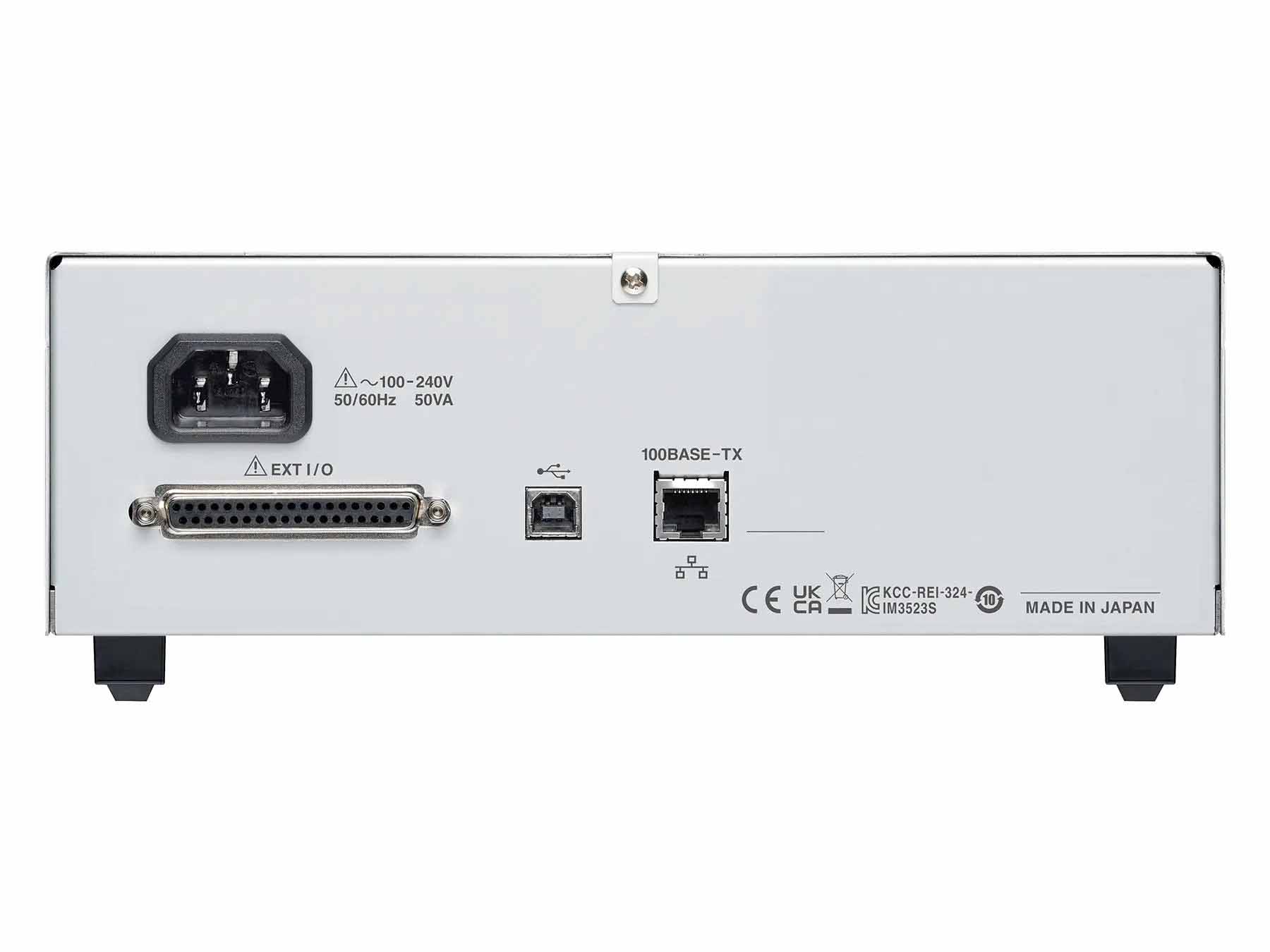

Màn hình LCD đơn sắc độ tương phản cao và bố cục phím điều khiển phía trước được cấu trúc rõ ràng cho phép hiển thị rõ ràng các giá trị đo và thay đổi thông số nhanh chóng. Kích thước nhỏ gọn hỗ trợ sử dụng trong môi trường kiểm tra tự động, trong khi thời gian đo ngắn cho phép năng suất cao. Các giao diện USB, LAN (100BASE-T) và EXT I/O được cung cấp như các giao diện tiêu chuẩn để điều khiển bằng PC và tích hợp hệ thống.
Được thiết kế và sản xuất tại Nhật Bản, IM3523A hướng đến việc cung cấp kết quả đo lường có độ chính xác cao trong môi trường phòng thí nghiệm và sản xuất.
Liên hệ Đại lý chính hãng HIOKI tại Việt Nam:
Ngoài ra chúng tôi có sẵn Kính Hiển Vi NIKON và Dịch vụ Hiệu Chuẩn Thiết Bị ISO17025:2017 VILAS1336
CÔNG TY TNHH NI VINA
VP Hà Nội: Ô DV3-2.10, tầng 2, Tòa nhà CT2&3, KDT Dream Town,Tây Mỗ, Nam Từ Liêm, Hà Nội
VP HCM: Số 77, Tân Quỳ Tân Quý, Phường Tân Sơn Nhì, Quận Tân Phú, TPHCM
Hotline: 096.465.0110/ Email:marketing@nivina.com.vn
Fanpage: Thiết bị đo kiểm Nivina
Zalo OA: NI VINA instruments
Thông số kỹ thuật Máy Đo LCR IM3523
Độ chính xác được đảm bảo: 1 năm
| Chế độ đo lường | LCR (Đo lường với một điều kiện duy nhất), Kiểm tra liên tục (Đo lường liên tục theo các điều kiện đã lưu) |
|---|---|
| Thông số đo lường | Z, Y, θ, X, G, B, Q, Rdc (điện trở DC), Rs (ESR), Rp, Ls, Lp, Cs, Cp, D (tanδ) |
| Phạm vi đo | Từ 100 mΩ đến 100 MΩ, 10 dải đo (Tất cả các thông số được định nghĩa theo Z.) |
| Phạm vi hiển thị | Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp : ± (0.00000 [đơn vị] đến 9.99999G [đơn vị]) Hiển thị giá trị thực chỉ cho Z và Y θ: ± (0.000° đến 180.000°), D: ± (0.00000 đến 9.99999) Q: ± (0.00 đến 99999.9), Δ%: ± (0.0000% đến 999.999%) |
| Độ chính xác cơ bản | Z: ±0,05% giá trị đọc. θ: ±0,03° |
| Tần số đo | Dải tần từ 40 Hz đến 200 kHz (độ phân giải cài đặt 5 chữ số) |
| Mức tín hiệu đo | Chế độ V, chế độ CV: 5 mV đến 5 Vrms, bước 1 mVrms. Chế độ CC: 10 μA đến 50 mArms, bước 10 μArms. |
| Trở kháng đầu ra | 100 Ω |
| Trưng bày | Màn hình LCD đơn sắc |
| Thời gian đo | 2 ms (1 kHz, NHANH, giá trị đại diện) |
| Chức năng | Bộ so sánh, đo BIN (chức năng phân loại), tải/lưu bảng điều khiển, chức năng bộ nhớ |
| Giao diện | Giao diện I/O mở rộng (bộ xử lý), giao tiếp USB (tốc độ cao), mạng LAN |
| Nguồn điện | Điện áp 100 đến 240 V AC, 50/60 Hz, công suất tối đa 50 VA. |
| Kích thước và khối lượng | 260 mm (10.24 in) chiều rộng × 88 mm (3.46 in) chiều cao × 203 mm (7.99 in) chiều sâu, 2.1 kg (84.7 oz) |
| Phụ kiện đi kèm | Dây nguồn × 1, Đĩa CD-R (Bao gồm sách hướng dẫn sử dụng, lệnh máy tính và phần mềm mẫu) × 1, Hướng dẫn khởi động × 1, Lưu ý khi vận hành × 1 |
