Máy Đo LCR IM3533

Model: IM3533

Brand: Hioki

Origin: Japan

Mô tả

Máy Đo LCR IM3533 thiết bị đo LCR sở hữu nhiều ưu điểm vượt trội hỗ trợ tốt cho quá trình làm việc của các kỹ sư điện và thợ điện chuyên nghiệp. Hiện tại sản phẩm được bán tại công ty NIVINA với mức giá tốt nhất thị trường, cam kết hàng chính hãng 100%. Quý khách hàng vui lòng tìm hiểu thông tin chi tiết về sản phẩm ngay tại bài viết này.

Mô tả Máy Đo LCR IM3533

Ứng dụng cho các hoạt động R&D, Sản xuất cuộn dây, cuộn cảm và máy biến áp

Thiết Bị Đo LCR Hioki và thiết bị phân tích trở kháng với dải đo từ 1 mHz đến 3 Ghz đáp ứng đa dạng ứng dụng kiểm tra linh kiện điện tử. Serie IM3533 là Thiết Bị Đo LCR đầu tiên của Hioki cung cấp các phép đo tỷ số biến áp, hệ số tự cảm và chênh lệch độ tự cảm của máy biến áp và cuộn dây, đồng thời được tích hợp với bias DC bên trong để thuận tiện cho kiểm tra tuân thủ HDMI.

Các tính năng và công nghệ nổi bật Máy Đo LCR IM3533

Độ chính xác ± 0,05% với phạm vi đo rộng (DC, 1mHz đến 200kHz, 5mV đến 5V, 10uA đến 50mA)
Kiểm tra liên tục với nhiều điều kiện đo hỗn hợp như CD và ESR với tốc độ gấp 10 lần các thiết bị cũ
Tích hợp chế độ phân tích trở kháng thấp với mức chính xác cao để kiểm tra độ tự cảm thấp hoặc ESR của đ
Các chế độ chuyên dụng để đo tỷ số cuộn dây máy biến áp, hệ số tự cảm và DCR bù nhiệt độ
Kiểm tra quét tần số (chỉ IM3533-01)
Cài đặt cáp 2m / 4m ngoài tiêu chuẩn 0m / 1m
Màn hình cảm ứng với thao tác trực quan

Sản phẩm này không được cung cấp cùng với đầu dò đo lường hoặc thiết bị thử nghiệm. Vui lòng chọn và mua riêng đầu dò đo lường hoặc các tùy chọn cố định kiểm tra phù hợp với ứng dụng của bạn. Tất cả các đầu dò được cấu tạo bằng cáp đồng trục 1.5D-2V. Đối với kết nối RS-232C: Có thể sử dụng cáp chéo để kết nối với nhau. Bạn có thể sử dụng CÁP RS-232C 9637 mà không cần điều khiển luồng phần cứng.

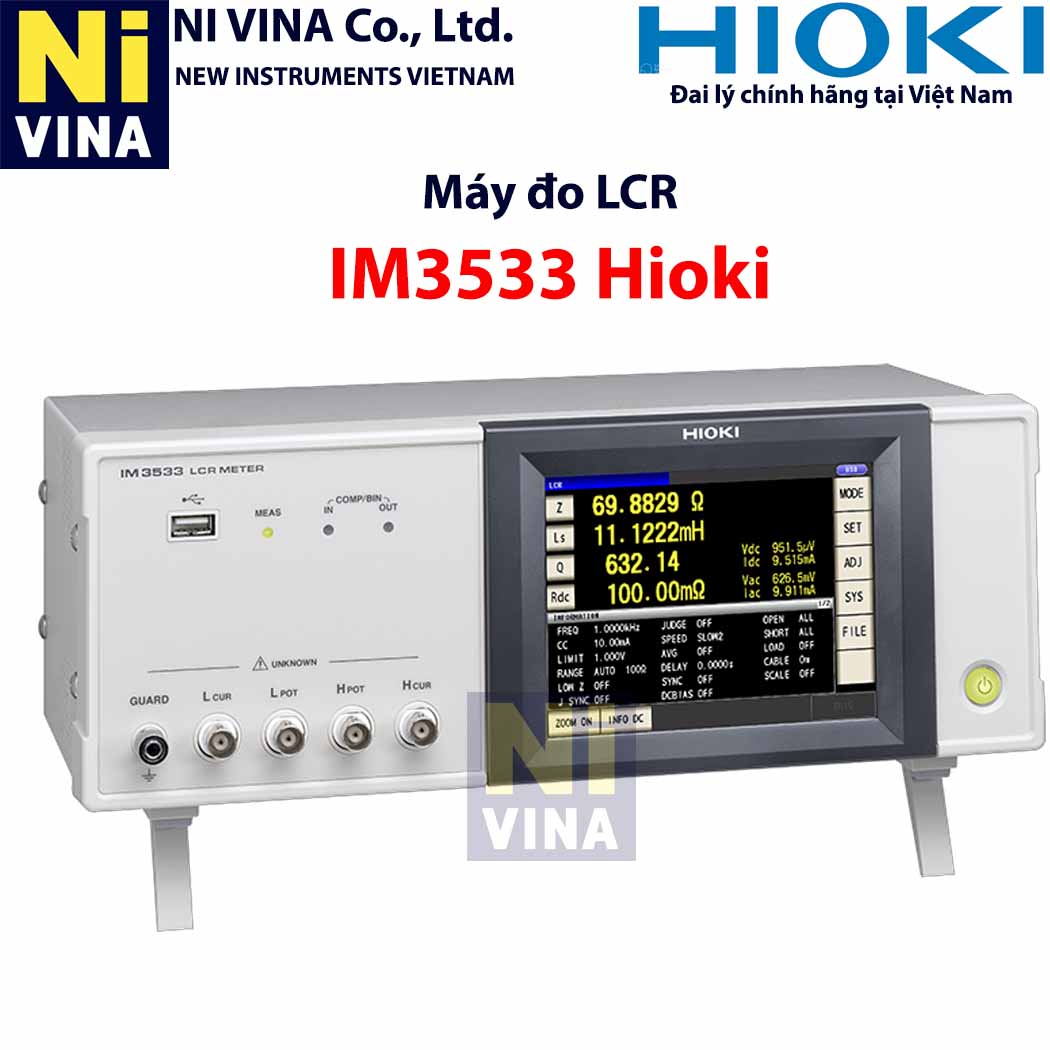

Máy đo LCR IM3533 Hioki

III. Ứng dụng phổ biến Máy Đo LCR IM3533

Hioki IM3533 được thiết kế để giải quyết các nhu cầu đo lường phức tạp trong nhiều lĩnh vực:

Sản xuất Cuộn Dây, Cuộn Cảm và Biến Áp:
- Kiểm tra và phân loại cuộn cảm: Đảm bảo giá trị độ tự cảm, Q-factor, và DCR nằm trong giới hạn cho phép.
- Kiểm tra chất lượng biến áp: Đo tỷ lệ vòng dây (Turn Ratio), điện cảm tương hỗ (Mutual Inductance) và độ lệch điện cảm ($Delta$L) để xác minh hiệu suất.
- Đảm bảo chất lượng của các thành phần cuộn dây cho các ứng dụng như bộ cấp nguồn, bộ lọc và thiết bị truyền thông.
Kiểm tra Tụ điện:
- Tụ điện phân nhôm (Aluminum Electrolytic Capacitors): Đo điện dung (C) và đặc biệt là điện trở nối tiếp tương đương (ESR) thấp.
- Tụ điện gốm nhiều lớp (MLCCs): Đo điện dung và ESR, đồng thời có thể áp dụng DC bias để kiểm tra đặc tính dưới điện áp phân cực.
Nghiên cứu và Phát triển (R&D):
- Phân tích đặc tính tần số của các linh kiện thụ động mới và nguyên mẫu.
- Nghiên cứu vật liệu để tối ưu hóa hiệu suất của các linh kiện điện cảm và điện dung.
- Đánh giá ảnh hưởng của nhiệt độ lên điện trở DC của cuộn dây.
Kiểm soát chất lượng (Quality Control):
- Kiểm tra đầu vào (Incoming Inspection) để đảm bảo linh kiện từ nhà cung cấp đạt tiêu chuẩn.
- Kiểm tra cuối dây chuyền sản xuất (Final Inspection) để đảm bảo sản phẩm cuối cùng đáp ứng thông số kỹ thuật.
- Sử dụng chức năng so sánh và phân loại BIN để tự động hóa quá trình kiểm tra.

Nhờ các tính năng chuyên biệt cho cuộn dây và biến áp, cùng với khả năng đo linh hoạt và tốc độ cao, Hioki IM3533 là một công cụ mạnh mẽ và đáng tin cậy cho các nhà sản xuất và kỹ sư cần đo lường chính xác các linh kiện điện tử phức tạp.

Liên hệ Đại lý chính hãng HIOKI tại Việt Nam:

CÔNG TY TNHH NI VINA

VP Hà Nội: Ô DV3-2.10, tầng 2, Tòa nhà CT2&3, KDT Dream Town,Tây Mỗ, Nam Từ Liêm, Hà Nội

VP HCM: Số 77, Tân Quỳ Tân Quý, Phường Tân Sơn Nhì, Quận Tân Phú, TPHCM

Hotline: 096.465.0110/ Email:marketing@nivina.com.vn

Fanpage: Thiết bị đo kiểm Nivina

Zalo OA: NI VINA instruments

Thông số kỹ thuật Máy Đo LCR IM3533

Độ chính xác được đảm bảo: 1 năm

	IM3533	IM3533-01
Chế độ đo	LCR (Đo với điều kiện duy nhất), Kiểm tra máy biến áp (N, M, ΔL), Kiểm tra liên tục (Đo liên tục trong các điều kiện đã lưu) (Chế độ LCR)	LCR (Phép đo với điều kiện duy nhất), Kiểm tra máy biến áp (N, M, ΔL), Máy phân tích (kiểm tra quét), Kiểm tra liên tục (chế độ LCR / Máy phân tích)
Các thông số đo	Z, Y, θ, X, G, B, Q, Rdc (điện trở DC), Rs (ESR), Rp, Ls, Lp, Cs, Cp, D (tanδ), N, M, ΔL, T
Dải đo	100 mΩ đến 100 MΩ, 10 dải (Tất cả các tham số được xác định theo Z.)
Phạm vi hiển thị	Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp: ± (0,00000 [đơn vị] đến 9,99999G [đơn vị]) Chỉ hiển thị giá trị thực cho Z và Y θ: ± (0,000 ° đến 180,000 °), D: ± (0,00000 đến 9,99999) Q: ± (0,00 đến 99999,9), Δ%: ± (0,0000% đến 999,999%), T: -10,0 ° C đến 99,9 ° C
Độ chính xác cơ bản	Z: ± 0,05% rdg. θ: ± 0,03 °
Tần số đo	1 mHz đến 200 kHz (độ phân giải cài đặt 5 chữ số, độ phân giải tối thiểu 1 mHz)
Mức tín hiệu đo	[Chế độ bình thường] Chế độ V, chế độ CV: 5 mV đến 5 Vrms, các bước 1 mVrms Chế độ CC: 10 μA đến 50 mArms, các bước 10 μArms [Chế độ Độ chính xác cao trở kháng thấp] Chế độ V, chế độ CV: 5 mV đến 2,5 Vrms, các bước 1 mVrms Chế độ CC: 10 μA đến 100 mArms, 10 μArms bước
Trở kháng đầu ra	Chế độ bình thường: 100 Ω, Chế độ Độ chính xác cao trở kháng thấp: 25 Ω
Hiển thị	Màn hình màu cảm ứng 5,7 inch TFT, màn hình hiển thị có thể cài đặt ON/ OFF
Thời gian đo	2 ms (1 kHz, FAST, hiển thị OFF, giá trị đại diện)
Chức năng	Đo DC bias, bù nhiệt độ điện trở DC (hiển thị nhiệt độ tham chiếu được chuyển đổi), Bộ so sánh, đo BIN (chức năng phân loại), Tải / lưu bảng điều khiển, Chức năng bộ nhớ
Kết nối	EXT I / O (Trình xử lý), Giao tiếp USB (tốc độ cao), Bộ nhớ USB Tùy chọn: Chọn 1 từ RS-232C, GP-IB hoặc LAN
Nguồn	100 đến 240 V AC, 50/60 Hz, tối đa 50 VA
Kích thước và khối lượng	330 mm (12,99 in) W × 119 mm (4,69 in) H × 168 mm (6,61 in) D, 3,1 kg (109,3 oz)
Phụ kiện	Dây nguồn × 1, Hướng dẫn sử dụng × 1, CD-R (Bao gồm các lệnh PC và phần mềm mẫu) × 1
