MÁY ĐO TRỞ KHÁNG PIN BT4560-60

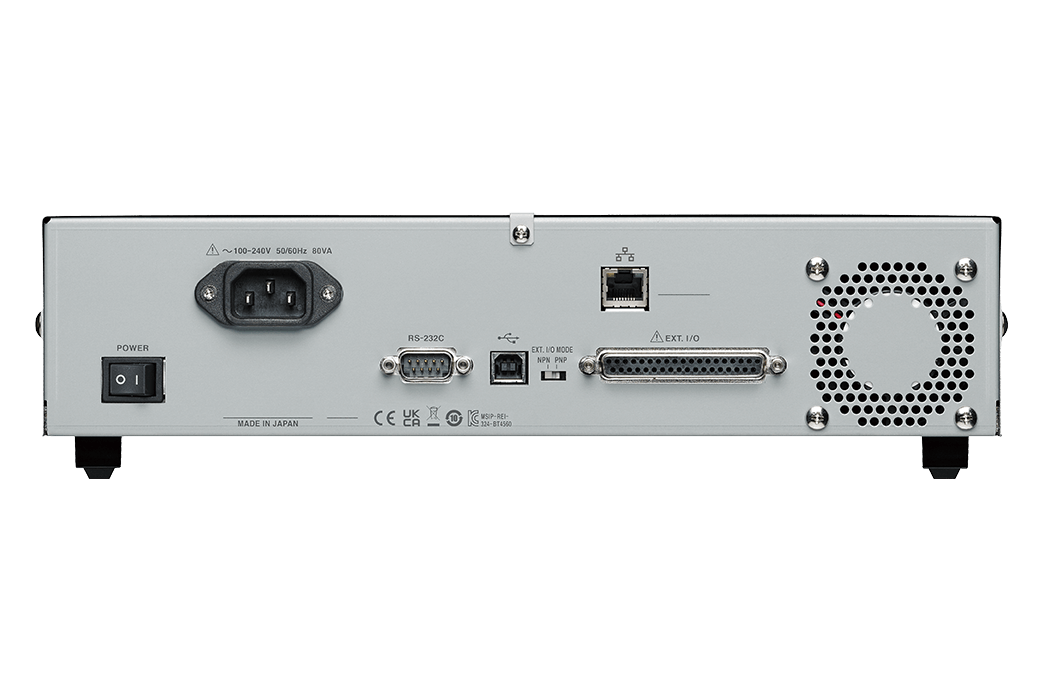

https://toolvina.com/bt4560-60_main03.png

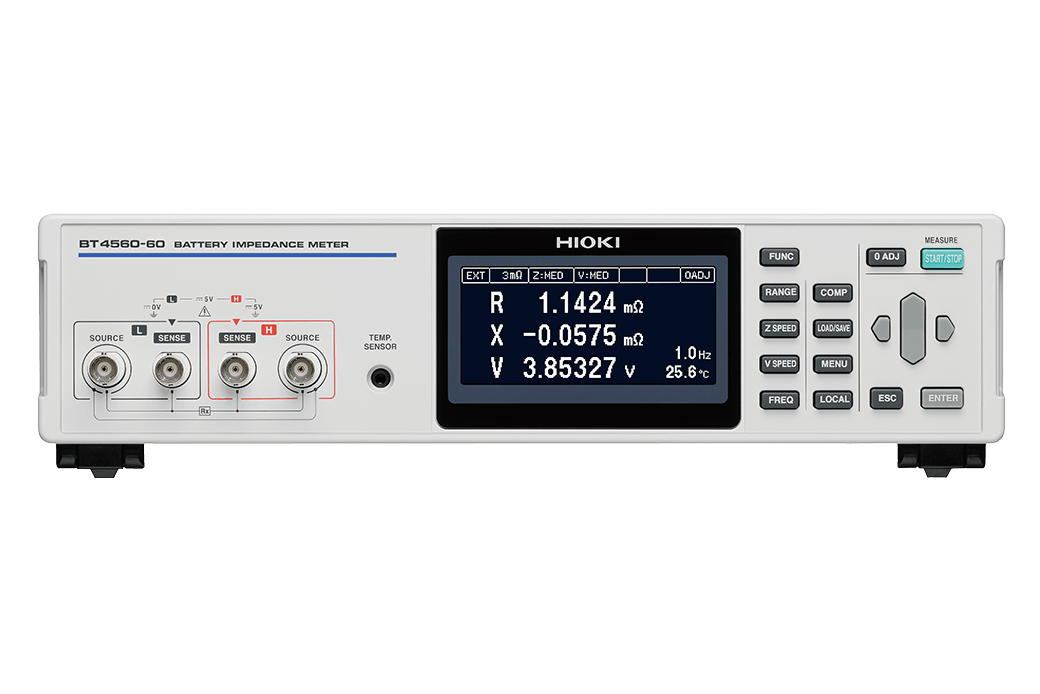

https://toolvina.com/bt4560-60_main02.png

Model: BT4560-60

Brand: Nikon

Origin: Japan

Mô tả

Thiết bị đo trở kháng pin BT4560-60 có thể thực hiện đo EIS(*1) một cách nhanh chóng và dễ dàng trong các ứng dụng từ nghiên cứu và phát triển (R&D) đến sản xuất. Với dải tần số đo EIS rộng từ 0,01 Hz đến 10 kHz, BT4560-60 đặc biệt phù hợp cho nghiên cứu và phát triển thiết kế cell pin.
Bằng cách bổ sung Switch Mainframe SW1001 hoặc SW1002, hệ thống có thể dễ dàng mở rộng thành hệ thống đánh giá đa kênh. Điều này cho phép đo lường EIS tự động và hiệu quả với độ chính xác cao trên nhiều loại pin.

Một thiết bị đo EIS đáng tin cậy cho các ứng dụng từ R&D đến sản xuất

Quản lý điện trở truyền điện tích (Rct), điện trở điện phân (Rel) và điện trở khuếch tán để cải thiện chất lượng kiểm tra pin

- Đặt tần số đo của riêng bạn trong khoảng từ 0,01 Hz đến 10 kHz
- Sử dụng tần số thấp để đo điện trở truyền điện tích và điện trở khuếch tán
- Sử dụng tần số cao để đo điện trở chất điện phân và điện trở hàn
- Tạo biểu đồ Nyquist (Cole-Cole) bằng chương trình ứng dụng tích hợp
- Sử dụng phần mềm phân tích mạch tương đương để phân tích các lỗi bên trong pin

Tạo sơ đồ Nyquist ngay lập tức

Biểu đồ Nyquist (Cole-Cole) của pin Lithium-Ion có thể cung cấp những hiểu biết vô giá về thành phần hóa học của pin và hỗ trợ nghiên cứu và phát triển. Loại phân tích này thường phức tạp, tốn thời gian và tốn kém.
Khi sử dụng Máy phân tích trở kháng pin BT4560-60 của Hioki được kết nối với PC, bạn có thể thực hiện quét tần số một cách nhanh chóng và dễ dàng, đồng thời hiển thị kết quả theo thời gian thực.

Đo trở kháng cực thấp từ 1mΩ trở xuống

Một số pin Li-ion dung lượng cao có trở kháng bên trong nhỏ hơn 1 mΩ.
BT4560-60 được thiết kế để đo trở kháng rất thấp, 1 mΩ hoặc thấp hơn với độ ổn định và khả năng tái tạo cao.

Đầu đo chuyên dụng để đo cặp 4 cực, giảm lượng từ thông sinh ra

Đầu đo với cấu trúc cặp 4 cực cung cấp phép đo vô cùng ổn định, ít ảnh hưởng bởi nhiễu môi trường hoặc cáp.

Độ chính xác được đảm bảo: 1 năm

Điện áp đầu vào cho phép	Lên đến 5 V
Các mục được đo	Trở kháng, điện áp, nhiệt độ
Đo trở kháng	Các tham số: R (điện trở), X (điện kháng), Z (trở kháng), θ (góc pha) Tần số: 0,01 Hz đến 10,00 kHz (Đối với dải tần từ 1,06 kHz đến 10,00 kHz, các phép đo dưới 1 mΩ trong dải tần 3 mΩ và 10 mΩ, và dưới 10 mΩ trong dải tần 100 mΩ, sẽ không được bảo hành về Độ chính xác.) Phạm vi đo lường: 3,0000 mΩ, 10,0000 mΩ, 100,000 mΩ dòng điện điện đo: Dải đo 3 mΩ: 1,5 A rms, Dải đo 10 mΩ: 500 mA rms, Dải đo 100 mΩ: 50 mA rms
Đo điện áp	Dải đo: 5,00000 V (phạm vi đơn), thời gian đo: 0,1 giây (NHANH CHÓNG) đến 1,0 giây (CHẬM)
Đo nhiệt độ	Phạm vi: -10,0°C đến 60,0°C, thời gian đo: 2,3 giây
Độ chính xác cơ bản	\|Z\| : ±0,4% rdg. θ: ±0,1°, V: ±0,0035% rdg. ±5 dgt., Nhiệt độ: ±0,5°C (ở 10,0°C đến 40,0°C)
Chức năng	Bộ so sánh, tự hiệu chuẩn, độ trễ mẫu, trung bình, giới hạn điện áp, bù gradient tiềm năng để đo trở kháng, ngăn ngừa sạc/xả trong khi ứng dụng tín hiệu AC, khóa phím, kiểm tra hệ thống, lưu và tải bảng điều khiển (tối đa 126 bộ điều kiện)
Kết nối	Mạng LAN, RS-232C, USB, EXT. I/O (NPN/PNP có thể chuyển đổi)
Nguồn	Điện áp cung cấp định mức: 100 V đến 240 V AC Tần số cung cấp định mức: 50 Hz/60 Hz Công suất định mức tối đa 80 VA
Kích thước và trọng lượng	Xấp xỉ. 330W × 80H × 293D mm (12,99W × 3,15H × 11,54D in.), xấp xỉ. 3,8 kg (134,0 oz.)
Phụ kiện	Dây nguồn × 1, sách hướng dẫn sử dụng × 1, bảng điều chỉnh số không × 1, cáp USB (loại AB) × 1

Catalouge BT4560-60
