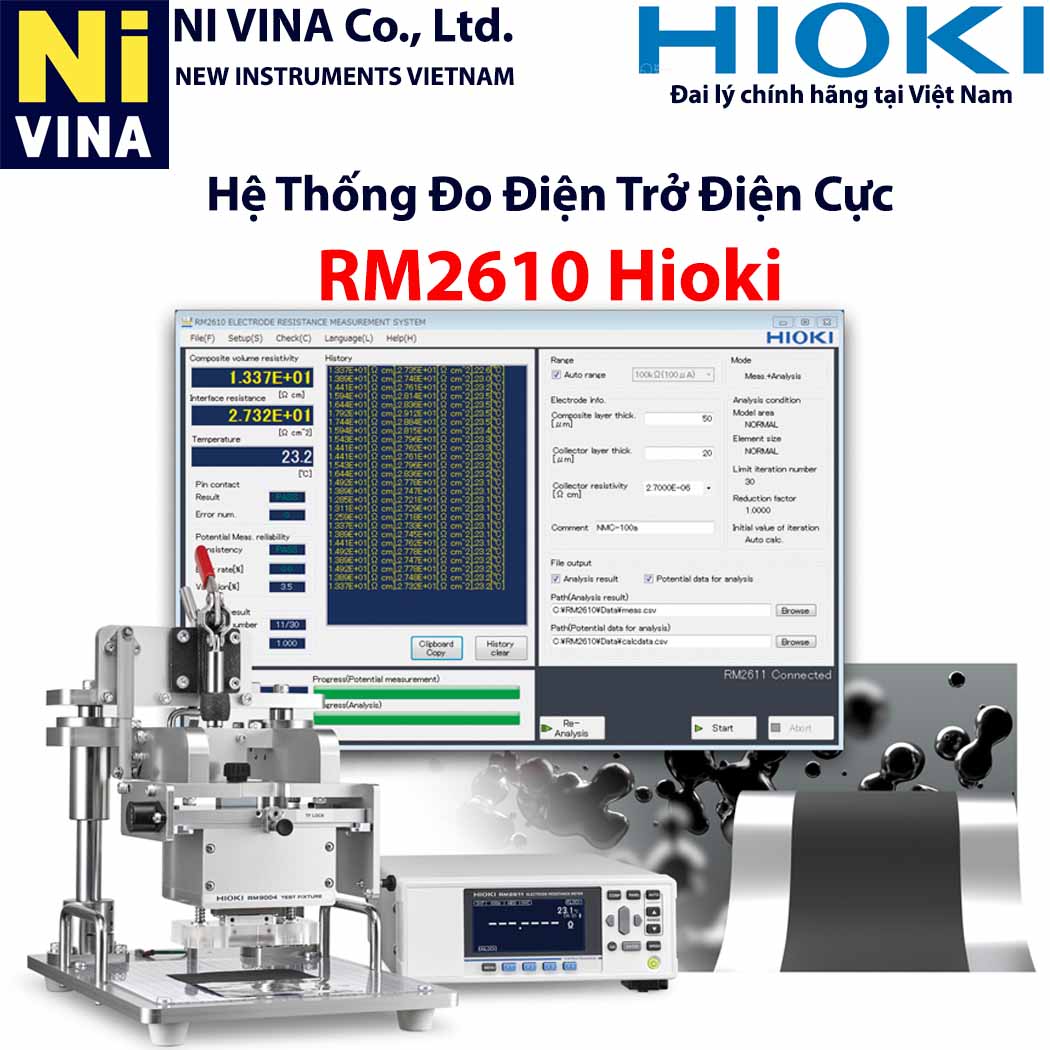

Hệ thống đo điện trở điện cực RM2610 Hioki không chỉ là một máy đo điện trở đơn thuần. Nó là một giải pháp toàn diện bao gồm:

• Máy đo điện trở RM2611: Đây là thiết bị đo chính, có khả năng thực hiện các phép đo điện áp và dòng điện cực kỳ chính xác.
• Bộ phận ép RM9003 (Press Unit): Đảm bảo tấm điện cực được ép với áp lực đồng đều, giúp tạo ra kết quả đo lường nhất quán.
• Đầu dò RM9004 (Test Fixture): Bao gồm một mảng các đầu dò cực nhỏ (46 đầu dò) được thiết kế đặc biệt để tiếp xúc với bề mặt tấm điện cực và đo phân bố điện thế.
• Phần mềm tính toán điện trở RM2612 (Resistance Calculation Software): Đây là "bộ não" của hệ thống, sử dụng thuật toán phân tích độc quyền của Hioki để xử lý dữ liệu điện thế thu được từ các đầu dò và tính toán điện trở lớp vật liệu tổng hợp và điện trở giao diện. Phần mềm này thường chạy trên một máy tính ngoài (PC).

Cách thức hoạt động của RM2610 dựa trên việc áp dụng một dòng điện không đổi lên bề mặt tấm điện cực và sau đó đo phân bố điện thế tại nhiều điểm trên bề mặt bằng các đầu dò. Dựa trên các dữ liệu điện thế này cùng với thông tin về độ dày của lớp tổng hợp, độ dày và điện trở suất của bộ thu dòng điện, phần mềm sẽ thực hiện phân tích vấn đề ngược (inverse problem analysis) của phân bố điện thế (sử dụng phương pháp thể tích hữu hạn) để tách biệt và định lượng các thành phần điện trở riêng lẻ.

Ứng dụng Hệ thống đo điện trở điện cực RM2610 Hioki

RM2610 được ứng dụng rộng rãi trong các lĩnh vực liên quan đến pin lithium-ion, đặc biệt là:

• Nghiên cứu và Phát triển (R&D) pin Lithium-ion:
  • Tối ưu hóa thành phần lớp hoạt chất: Giúp các nhà nghiên cứu hiểu rõ hơn về tính chất vật liệu và ảnh hưởng của chúng đến hiệu suất điện cực, từ đó tối ưu hóa công thức pha trộn vật liệu hoạt tính.
  • Đánh giá sớm thiết kế pin: Cho phép đánh giá tiềm năng của các thiết kế pin mới ngay từ giai đoạn phát triển tấm điện cực, đẩy nhanh quá trình thiết kế pin.
  • Phân tích ảnh hưởng của điều kiện sản xuất: Nghiên cứu tác động của các thông số sản xuất như nhiệt độ, áp suất ép lên điện trở lớp tổng hợp và điện trở giao diện.
• Kiểm soát chất lượng trong sản xuất pin:
  • Đảm bảo chất lượng đồng nhất của tấm điện cực: Phát hiện sớm các biến thể trong đặc tính của tấm điện cực, giúp giảm thiểu pin lỗi, giảm lãng phí vật liệu và duy trì năng suất sản xuất cao.
  • Kiểm tra tính đồng nhất của vật liệu điện cực: Xác định xem các lô vật liệu khác nhau có ảnh hưởng đến điện trở tấm điện cực hay không.
  • Kiểm tra tác động của quy trình phủ: Đánh giá hiệu quả của các phương pháp phủ và điều kiện sấy lên điện trở lớp tổng hợp và giao diện.
• Phân tích lỗi và cải tiến quy trình: Xác định nguyên nhân gốc rễ của các vấn đề hiệu suất pin liên quan đến điện trở điện cực.

RM2610 phân lập và định lượng các đặc tính điện trở của các tấm điện cực, một thành phần chính của pin lithium-ion (LIB), như hai thành phần: điện trở lớp hỗn hợp và điện trở giao diện giữa lớp hỗn hợp và bộ thu. Hệ thống cho phép người dùng hình dung hai đại lượng này bằng cách đo bề mặt của tấm điện cực với bộ cố định thử nghiệm bao gồm một loạt các đầu dò thử nghiệm và sau đó sử dụng các kỹ thuật phân tích độc quyền để định lượng chúng.
