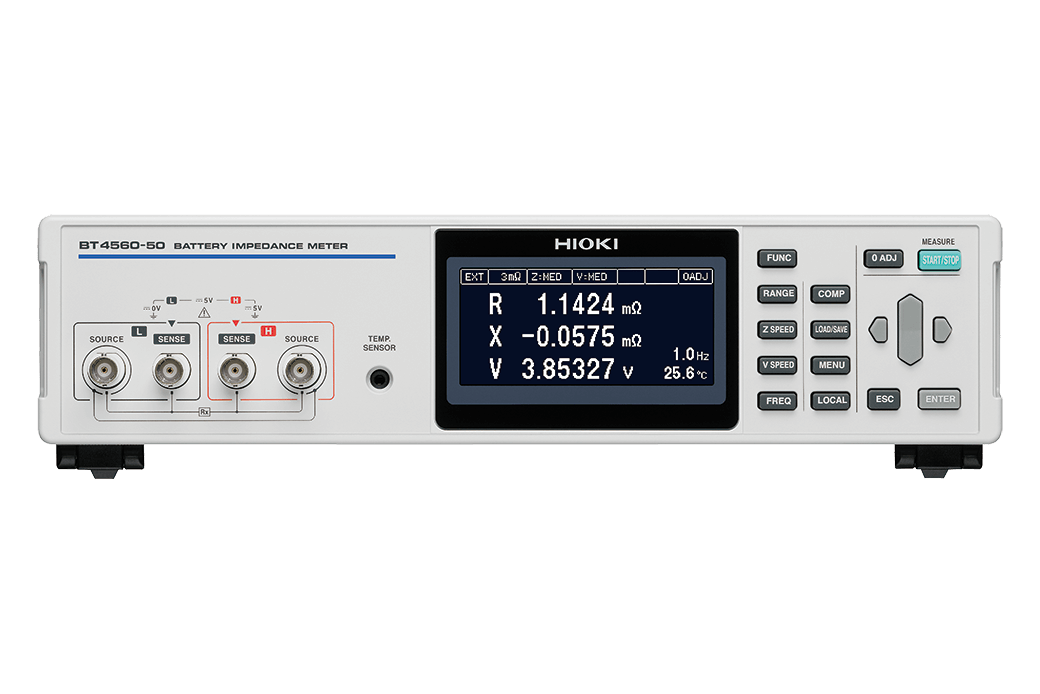

Máy đo trở kháng Pin BT4560-50
Máy đo trở kháng Pin BT4560-50
Model: BT4560-50
Brand: Hioki
Origin: Japan
Mô tả
Máy đo trở kháng pin BT4560-50 có thể thực hiện các phép đo EIS(*1) nhanh chóng và dễ dàng trong các ứng dụng từ nghiên cứu và phát triển đến sản xuất. Nó cung cấp khả năng đo lường độ chính xác cao để kiểm soát chất lượng pin dung lượng lớn và có thể được mở rộng thành một hệ thống đánh giá để đo lường nhiều pin một cách hiệu quả. Ngoài ra, giao diện LAN mới đơn giản hóa quá trình xây dựng hệ thống thử nghiệm, mang lại sự tiện lợi hơn.
- Tần số đo EIS: 0,01 Hz đến 1,05 kHz
- Đo đồng thời trở kháng, điện áp và nhiệt độ.
- Phần mềm ứng dụng đánh giá tiện lợi dành cho mục đích nghiên cứu và phát triển.
- Khả năng tương thích dữ liệu với phần mềm phân tích mạch tương đương của bên thứ ba
- Dành cho dây chuyền sản xuất: Giao diện mạng LAN và các giải pháp đa kênh tiên tiến.
Một thiết bị đo EIS đáng tin cậy cho các ứng dụng từ nghiên cứu và phát triển đến sản xuất.

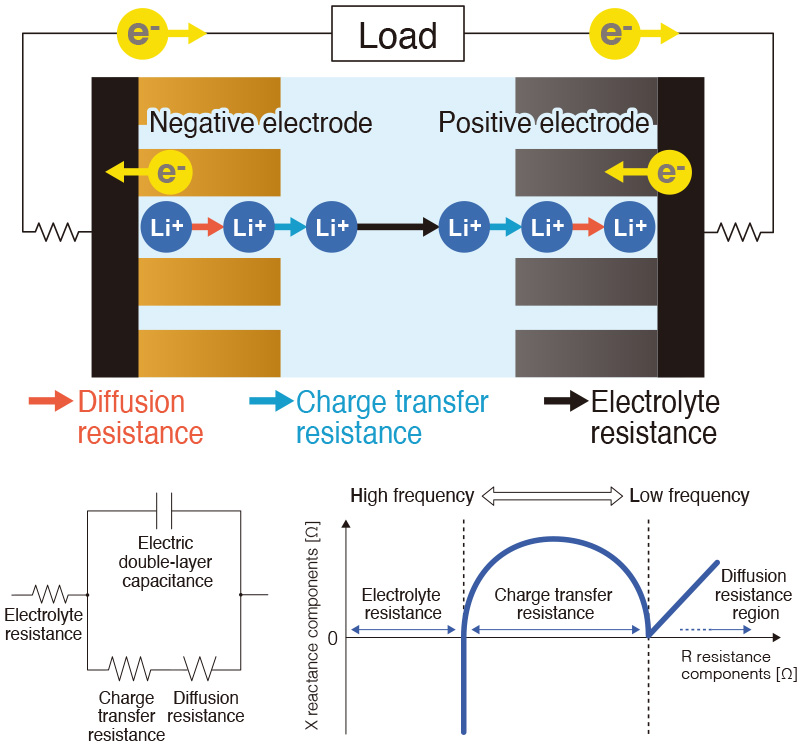

Quản lý điện trở truyền tải điện tích (Rct), điện trở điện phân (Rel) và điện trở khuếch tán để nâng cao chất lượng kiểm tra pin.
- Tự thiết lập tần số đo trong khoảng từ 0,01 Hz đến 1,05 kHz
- Sử dụng tần số thấp để đo điện trở truyền tải điện tích và điện trở khuếch tán
- Sử dụng tần số cao để đo điện trở điện phân và điện trở hàn
- Tạo biểu đồ Nyquist (Cole-Cole) bằng chương trình ứng dụng đi kèm
- Sử dụng phần mềm phân tích mạch tương đương để phân tích các khuyết tật bên trong pin
Tạo biểu đồ Nyquist ngay lập tức
Đồ thị Nyquist (Cole-Cole) của pin Lithium-Ion có thể cung cấp những hiểu biết vô giá về hóa học của pin và hỗ trợ nghiên cứu và phát triển. Loại phân tích này thường phức tạp, tốn thời gian và đắt tiền.
Bằng cách sử dụng Máy phân tích trở kháng pin BT4560-50 của Hioki được kết nối với máy tính, bạn có thể thực hiện quét tần số một cách nhanh chóng và dễ dàng, với kết quả được hiển thị theo thời gian thực.

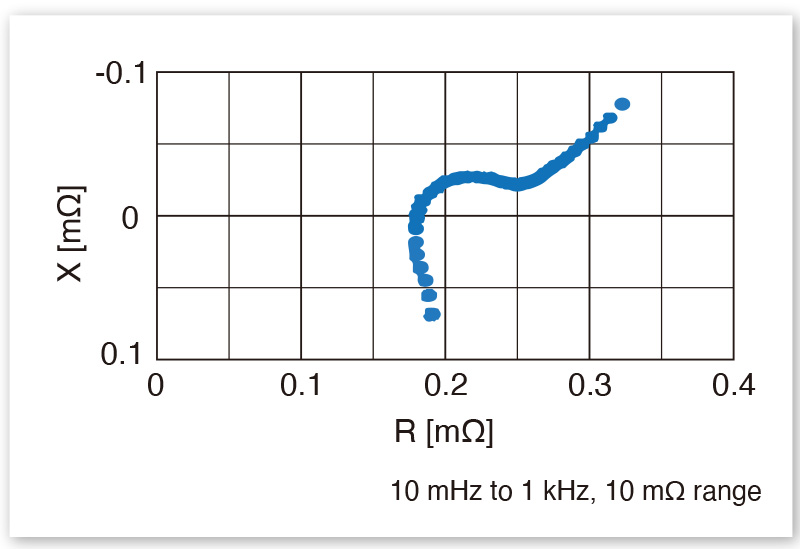

Đo trở kháng rất thấp, từ 1mΩ trở xuống.
Một số pin Li-ion dung lượng cao có trở kháng nội bộ nhỏ hơn 1 mΩ.
Cảm biến BT4560-50 được thiết kế để đo trở kháng rất thấp, từ 1 mΩ trở xuống, với độ ổn định và khả năng tái tạo cao.

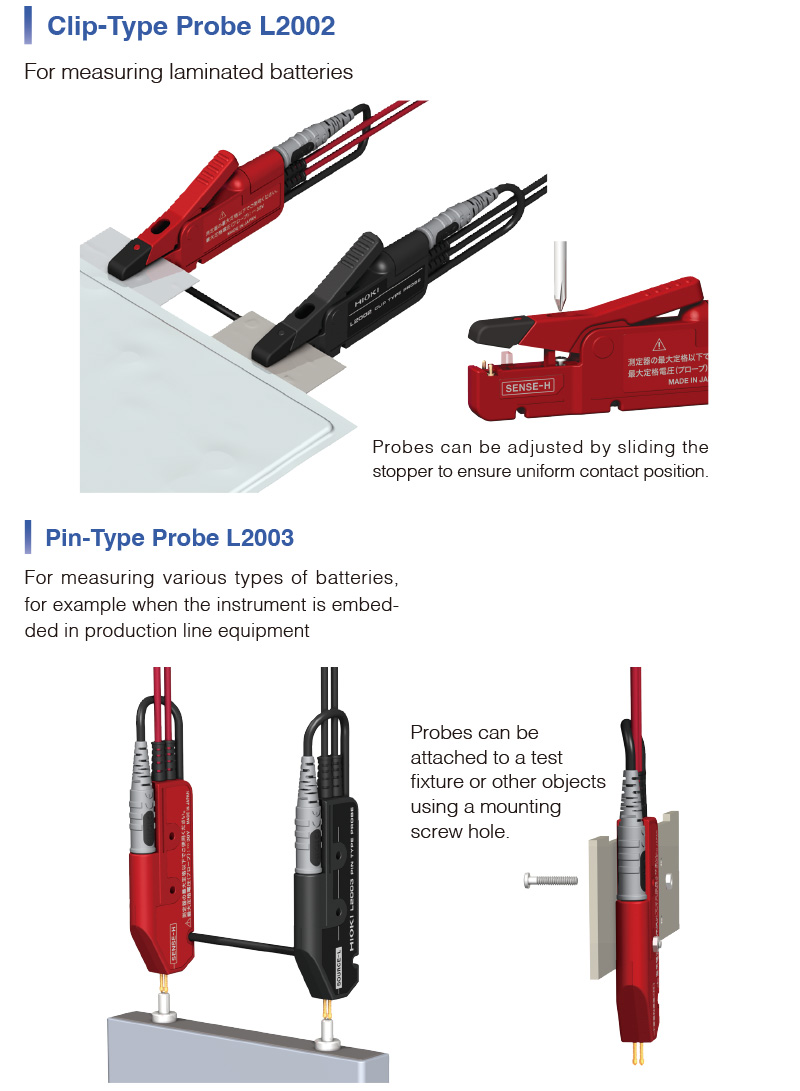

Các đầu dò chuyên dụng để đo cặp bốn cực giúp giảm từ thông tạo ra
Các đầu dò có cấu trúc cặp bốn cực cung cấp phép đo rất ổn định, ít bị ảnh hưởng bởi nhiễu môi trường hoặc dây dẫn.Các đầu dò có cấu trúc cặp bốn cực cung cấp phép đo rất ổn định, ít bị ảnh hưởng bởi nhiễu môi trường hoặc dây dẫn.
Ngoài ra NI VINA còn sẵn có dịch vụ Hiệu Chuẩn Thiết Bị Quốc Tế ISO17025:2017 và VILAS1336 cùng dòng Kính Hiển Vi Công Nghiệp NIKON Nhật Bản
Liên hệ hotline/ Zalo: 086-986-5068 để nhận tư vấn chi tiết
| Điện áp đầu vào cho phép | Lên đến 5 V | |||||
|---|---|---|---|---|---|---|
| Các mục đo lường | Trở kháng, điện áp, nhiệt độ | |||||
| Đo trở kháng | Thông số: R (điện trở), X (điện kháng), Z (trở kháng), θ (góc pha) Tần số: 0,01 Hz đến 1050 Hz Dải đo: 3,0000 mΩ, 10,0000 mΩ, 100,000 mΩ Dòng điện đo: Dải 3 mΩ: 1,5 A rms, Dải 10 mΩ: 500 mA rms, Dải 100 mΩ: 50 mA rms | |||||
| Đo điện áp | Dải đo: 5.00000 V (một dải), thời gian đo: 0.1 s (NHANH) đến 1.0 s (CHẬM) | |||||
| Đo nhiệt độ | Phạm vi đo: -10,0°C đến 60,0°C, thời gian đo: 2,3 giây | |||||
| Độ chính xác cơ bản | |Z| : ±0,4% giá trị đọc. θ: ±0,1°, V: ±0,0035% giá trị đọc. ±5 chữ số, Nhiệt độ: ±0,5°C (ở 10,0°C đến 40,0°C) | |||||
| Chức năng | Bộ so sánh, tự hiệu chuẩn, độ trễ lấy mẫu, trung bình, giới hạn điện áp, bù độ dốc điện thế cho phép đo trở kháng, ngăn ngừa sạc/xả trong quá trình cấp tín hiệu AC, khóa phím, kiểm tra hệ thống, lưu và tải bảng điều khiển (tối đa 126 bộ điều kiện) | |||||

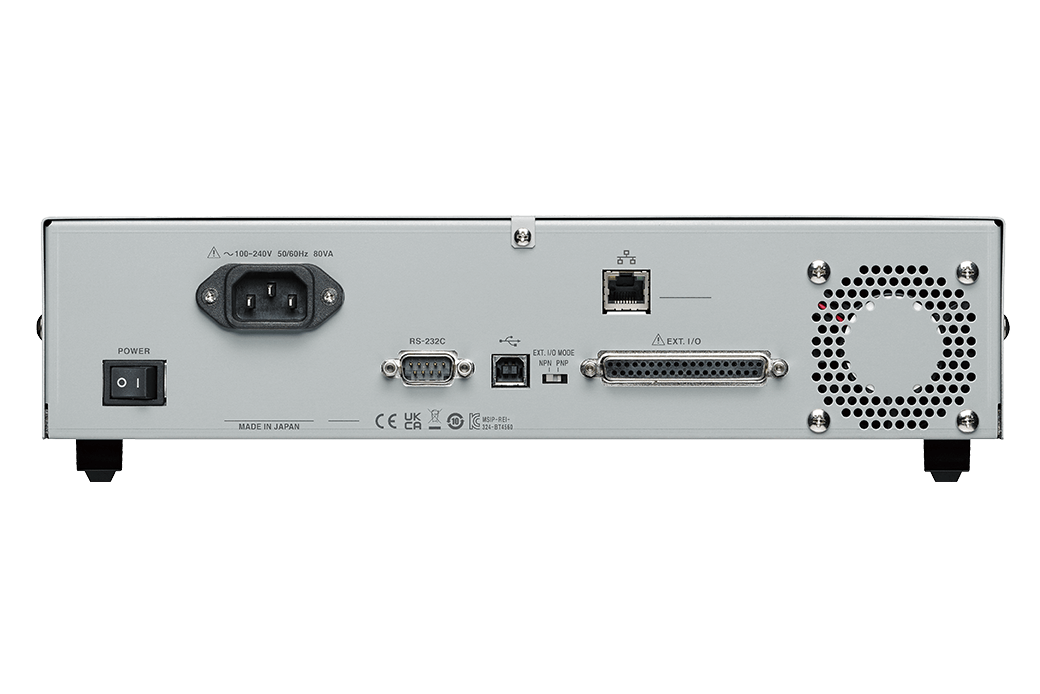

| Giao diện | LAN, RS-232C, USB, I/O mở rộng (có thể chuyển đổi NPN/PNP) | |||||
| Nguồn | Điện áp nguồn định mức: 100 V đến 240 V AC Tần số nguồn định mức: 50 Hz/60 Hz Công suất định mức: tối đa 80 VA | |||||
| Kích thước và trọng lượng | Kích thước xấp xỉ 330W × 80H × 293D mm (12.99W × 3.15H × 11.54D in.), trọng lượng xấp xỉ 3.8 kg (134.0 oz.) | |||||
| Phụ kiện đi kèm | Dây nguồn × 1, sách hướng dẫn sử dụng × 1, bảng hiệu chỉnh điểm 0 × 1, cáp USB (loại AB) × 1 | |||||
Ứng dụng
- Tần số đo EIS: 0,01 Hz đến 1,05 kHz
- Đo đồng thời trở kháng, điện áp và nhiệt độ.
- Phần mềm ứng dụng đánh giá tiện lợi dành cho mục đích nghiên cứu và phát triển.
- Khả năng tương thích dữ liệu với phần mềm phân tích mạch tương đương của bên thứ ba
- Dành cho dây chuyền sản xuất: Giao diện mạng LAN và các giải pháp đa kênh tiên tiến.
Một thiết bị đo EIS đáng tin cậy cho các ứng dụng từ nghiên cứu và phát triển đến sản xuất.
Quản lý điện trở truyền tải điện tích (Rct), điện trở điện phân (Rel) và điện trở khuếch tán để nâng cao chất lượng kiểm tra pin.
- Tự thiết lập tần số đo trong khoảng từ 0,01 Hz đến 1,05 kHz
- Sử dụng tần số thấp để đo điện trở truyền tải điện tích và điện trở khuếch tán
- Sử dụng tần số cao để đo điện trở điện phân và điện trở hàn
- Tạo biểu đồ Nyquist (Cole-Cole) bằng chương trình ứng dụng đi kèm
- Sử dụng phần mềm phân tích mạch tương đương để phân tích các khuyết tật bên trong pin
Tạo biểu đồ Nyquist ngay lập tức
Đồ thị Nyquist (Cole-Cole) của pin Lithium-Ion có thể cung cấp những hiểu biết vô giá về hóa học của pin và hỗ trợ nghiên cứu và phát triển. Loại phân tích này thường phức tạp, tốn thời gian và đắt tiền.
Bằng cách sử dụng Máy phân tích trở kháng pin BT4560-50 của Hioki được kết nối với máy tính, bạn có thể thực hiện quét tần số một cách nhanh chóng và dễ dàng, với kết quả được hiển thị theo thời gian thực.
Đo trở kháng rất thấp, từ 1mΩ trở xuống.
Một số pin Li-ion dung lượng cao có trở kháng nội bộ nhỏ hơn 1 mΩ.
Cảm biến BT4560-50 được thiết kế để đo trở kháng rất thấp, từ 1 mΩ trở xuống, với độ ổn định và khả năng tái tạo cao.
Các đầu dò chuyên dụng để đo cặp bốn cực giúp giảm từ thông tạo ra
Các đầu dò có cấu trúc cặp bốn cực cung cấp phép đo rất ổn định, ít bị ảnh hưởng bởi nhiễu môi trường hoặc dây dẫn.Các đầu dò có cấu trúc cặp bốn cực cung cấp phép đo rất ổn định, ít bị ảnh hưởng bởi nhiễu môi trường hoặc dây dẫn.
Ngoài ra NI VINA còn sẵn có dịch vụ Hiệu Chuẩn Thiết Bị Quốc Tế ISO17025:2017 và VILAS1336 cùng dòng Kính Hiển Vi Công Nghiệp NIKON Nhật Bản
Liên hệ hotline/ Zalo: 086-986-5068 để nhận tư vấn chi tiết
Thông số kĩ thuật
| Điện áp đầu vào cho phép | Lên đến 5 V | |||||
|---|---|---|---|---|---|---|
| Các mục đo lường | Trở kháng, điện áp, nhiệt độ | |||||
| Đo trở kháng | Thông số: R (điện trở), X (điện kháng), Z (trở kháng), θ (góc pha) Tần số: 0,01 Hz đến 1050 Hz Dải đo: 3,0000 mΩ, 10,0000 mΩ, 100,000 mΩ Dòng điện đo: Dải 3 mΩ: 1,5 A rms, Dải 10 mΩ: 500 mA rms, Dải 100 mΩ: 50 mA rms | |||||
| Đo điện áp | Dải đo: 5.00000 V (một dải), thời gian đo: 0.1 s (NHANH) đến 1.0 s (CHẬM) | |||||
| Đo nhiệt độ | Phạm vi đo: -10,0°C đến 60,0°C, thời gian đo: 2,3 giây | |||||
| Độ chính xác cơ bản | |Z| : ±0,4% giá trị đọc. θ: ±0,1°, V: ±0,0035% giá trị đọc. ±5 chữ số, Nhiệt độ: ±0,5°C (ở 10,0°C đến 40,0°C) | |||||
| Chức năng | Bộ so sánh, tự hiệu chuẩn, độ trễ lấy mẫu, trung bình, giới hạn điện áp, bù độ dốc điện thế cho phép đo trở kháng, ngăn ngừa sạc/xả trong quá trình cấp tín hiệu AC, khóa phím, kiểm tra hệ thống, lưu và tải bảng điều khiển (tối đa 126 bộ điều kiện) | |||||
| Giao diện | LAN, RS-232C, USB, I/O mở rộng (có thể chuyển đổi NPN/PNP) | |||||
| Nguồn | Điện áp nguồn định mức: 100 V đến 240 V AC Tần số nguồn định mức: 50 Hz/60 Hz Công suất định mức: tối đa 80 VA | |||||
| Kích thước và trọng lượng | Kích thước xấp xỉ 330W × 80H × 293D mm (12.99W × 3.15H × 11.54D in.), trọng lượng xấp xỉ 3.8 kg (134.0 oz.) | |||||
| Phụ kiện đi kèm | Dây nguồn × 1, sách hướng dẫn sử dụng × 1, bảng hiệu chỉnh điểm 0 × 1, cáp USB (loại AB) × 1 | |||||
