THIẾT BỊ KIỂM TRA PHÓNG ĐIỆN CỤC BỘ ST4200
THIẾT BỊ KIỂM TRA PHÓNG ĐIỆN CỤC BỘ ST4200
Model:
Brand:
Origin: Japan
Mô tả
Thiết bị kiểm tra phóng điện cục bộ kép có khả năng chống nhiễu cao, phù hợp kiểm tra động cơ EV
Tại sao cần phải thử nghiệm phóng điện cục bộ ở cuộn dây động cơ?
Sâu bên trong cuộn dây động cơ, một luồng phóng điện nhỏ xuất hiện, vô hình nhưng có thật. Mỗi xung điện tăng vọt sẽ gây hư hỏng, ăn mòn lớp cách điện từ bên trong. Các vết nứt, carbon hóa… những gì bắt đầu như một tia lửa yếu ớt có thể kết thúc bằng sự cố — hoặc hỏa hoạn.
Kiểm tra điện trở cách điện và điện áp cao? Họ tìm ra những gì đã bị hỏng. Phóng điện cục bộ bắt đầu từ lâu trước khi xảy ra âm thầm, tích tụ và không thể đảo ngược.
Kiểm tra phóng điện cục bộ cho thấy những gì người khác không thể thấy: sự xuống cấp sớm, các khuyết tật tiềm ẩn, sự khởi đầu của hư hỏng. Độ tin cậy bắt đầu trước khi lỗi xảy ra.
Hioki ST4200-50 mang lại kết quả đo ổn định, có thể tái tạo ngay cả trong các dây chuyền sản xuất ồn ào. Phát hiện. Bảo vệ. Tin tưởng. Hioki— hình dung sự phá hủy tiềm ẩn.
Kiểm tra phóng điện cục bộ, chống nhiễu nhằm nâng cao chất lượng động cơ

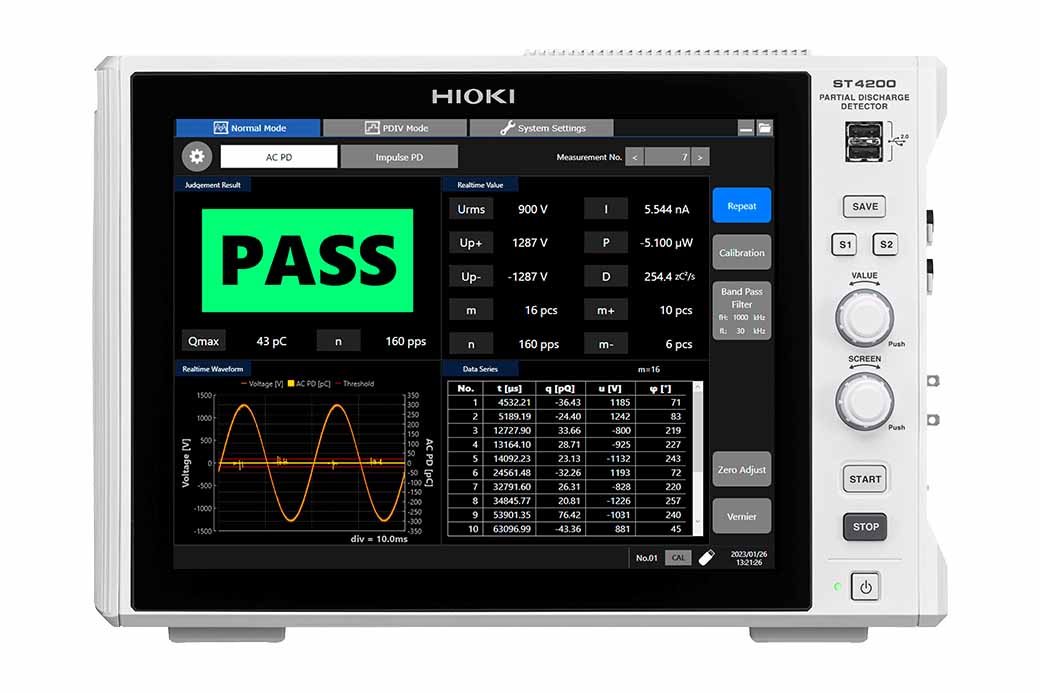

Máy dò phóng điện cục bộ ST4200-50 cung cấp khả năng phát hiện phóng điện cục bộ (PD) toàn diện. Nó cũng cho phép tích hợp hệ thống liền mạch để kiểm tra sản xuất động cơ khi được kết hợp với Bộ ghép kênh điện áp cao SW2001. Hơn nữa, khả năng phát hiện PD của ST4200-50 sử dụng CT tần số cao giúp giảm thiểu nhiễu thường gặp trên dây chuyền sản xuất. Nhiễu như vậy trên dây chuyền sản xuất khiến việc phát hiện PD bằng ăng-ten vi sóng thường khó khăn, và đôi khi gần như không thể thực hiện được.
Các tính năng chính
- Tương thích với Bộ chuyển mạch điện áp cao SW2001
- Chống nhiễu thông qua cảm biến dòng điện tần số cao
- Phát hiện phóng điện cục bộ chế độ kép AC và Surge
Đai lý chính hãng HIOKI tại Việt Nam - NI VINA
Ngoài ra chúng tôi có Dịch vụ Hiệu Chuẩn Quốc Tế ISO17025:2017 và VILAS1336
Liên hệ ngay với NIVINA để nhận báo giá chi tiết và giữ suất ưu đãi: Hotline: 086 986 5068/ Email: ms1@nivina.com.vn/ - Zalo OA: NI VINA instruments
- Địa chỉ:
Trụ Sở - Hà Nội: Ô DV3-2.10, Tầng 2, Tòa CT2&3, KĐT Dream Town, đường 70, Phường Xuân Phương, Hà Nội
Chi Nhánh Hồ Chí Minh: Tầng 3, Số 77 Tân Kỳ Tân Quý, Phường Tân Sơn Nhì, TP. HCM
Tối đa hóa việc phát hiện các lỗi tiềm ẩn

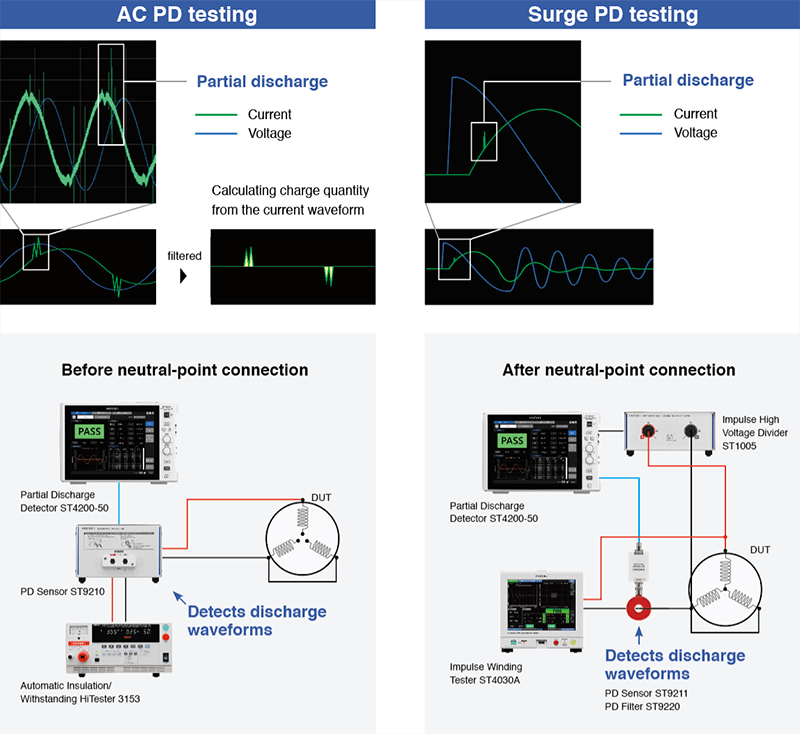

Phát hiện PD chế độ kép
Khám phá các khiếm khuyết cách điện tiềm ẩn trong cuộn dây động cơ bằng thử nghiệm AC PD (tuân thủ IEC 60270 và IEC 60034-27-1) và thử nghiệm Surge PD (tuân thủ IEC 61934 Ed. 2 và IEC60034-27-5). Khả năng lựa chọn giữa hai loại thử nghiệm PD cho phép bạn tùy chỉnh quy trình kiểm tra của mình theo nhu cầu cụ thể của từng động cơ, tối đa hóa khả năng phát hiện các lỗi tiềm ẩn.
Kiểm tra PD đáng tin cậy ngay cả trên dây chuyền sản xuất

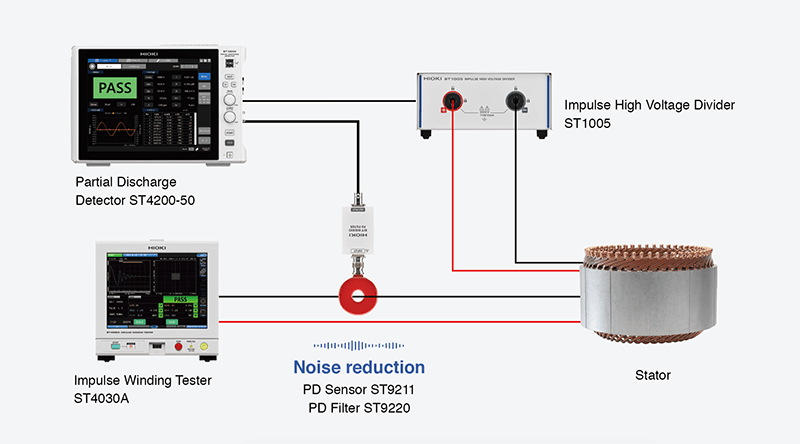

Phát hiện PD chống nhiễu với CT tần số cao
Kiểm tra phóng điện cục bộ trên dây chuyền sản xuất với ăng-ten vi sóng rất dễ bị nhiễu. Sử dụng CT tần số cao giúp giảm thiểu nhiễu, đơn giản hóa việc lắp đặt bằng cách giảm nhu cầu định vị chính xác, và do đó ngăn ngừa sai số đo lường.
Thiết kế hệ thống đơn giản hóa để giảm tác động tiếng ồn

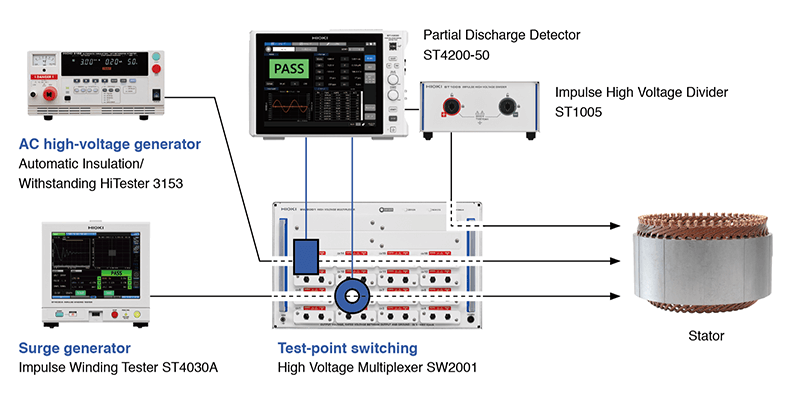

Tích hợp với Bộ chuyển mạch điện áp cao SW2001
Môi trường thử nghiệm phức tạp thường đi kèm với nhiễu cao, khó giảm thiểu. Khả năng chống nhiễu cao của Máy dò Phóng điện Một phần ST4200-50 có thể được giảm thiểu hơn nữa bằng cách tích hợp với kiến trúc dựa trên bộ ghép kênh của SW2001. Thiết kế này giúp giảm đáng kể độ phức tạp của hệ thống dây dẫn bằng cách hợp nhất nhiều tín hiệu đầu vào, giảm thiểu việc chạy cáp và kết nối. Phương pháp này giúp giảm thiểu hiệu quả các nguồn nhiễu tiềm ẩn như nhiễu điện từ (EMI), vòng tiếp đất và ghép nối điện dung, mang lại các phép đo chính xác và đáng tin cậy hơn.

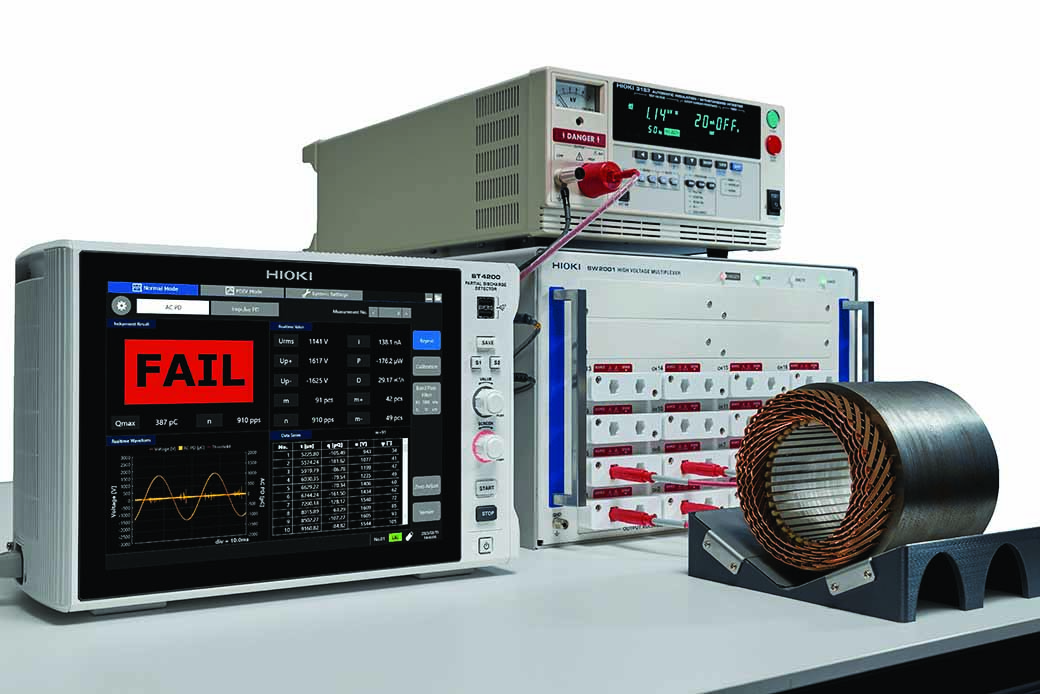

Thiết lập cơ bản cho thử nghiệm phóng điện cục bộ:
• 1. Máy dò phóng điện cục bộ ST4200-50
• 2. Thiết bị kiểm tra cách điện/ điện áp chịu đựng 3153 như một nguồn cung cấp điện áp cao AC
• 3. Thiết bị kiểm tra xung ST4030A như một nguồn điện xung
• 4. Bộ chuyển mạch điện áp cao SW2001 để chuyển đổi giữa các điểm kiểm tra
• 5. Cảm biến phóng điện cục bộ để kiểm tra AC PD *1
• 6. Cảm biến xả cục bộ để kiểm tra PD đột biến *1
• *1:Các cảm biến này được tích hợp vào SW2001. Vui lòng ghi rõ tại thời điểm đặt hàng vì linh kiện này được nhúng trong quá trình sản xuất.
Đo lường AC PD
Phương pháp kiểm tra | Phương pháp đo phóng điện sử dụng trở kháng phát hiện và bộ lọc thông dải. |
Dải tần số thử nghiệm | 45 Hz đến 1,1 kHz |
Phạm vi đo lượng điện tích | 10 pC ≤ Q ≤ 500 pC (điện dung mẫu thử C: 200 pF ≤ C < 2 nF) |
Các thông số đo | [Chế độ bình thường] |
Đo xung PD (surge PD)
Phương pháp kiểm tra | Phát hiện dòng điện xả bằng CT và bộ lọc kỹ thuật số Tuân thủ phương pháp phát hiện trong IEC 61934 Phiên bản 2.0. |
Tỷ lệ lấy mẫu | 200 MS/giây |
Các thông số đo | [Chế độ bình thường] |
Kiểm soát nguồn điện áp cao
Mô tả kiểm soát | Kiểm soát hợp tác của máy kiểm tra điện áp chịu đựng và máy kiểm tra cuộn dây xung được sử dụng như máy phát điện áp cao để kiểm tra phóng điện một phần |
Các thiết bị tương thích (tính đến tháng 2 năm 2025) | Thiết bị kiểm tra cách điện/ điện áp chịu đựng tự động 3153, Thiết bị kiểm tra cuộn dây xung ST4030A, v.v. |
Thông số kỹ thuật được chia sẻ bởi phép đo AC PD và xung PD (surge PD)
Chức năng | Chức năng hiển thị đồ thị, chức năng phán đoán |
Nơi lưu trữ dữ liệu | Thẻ nhớ SD, ổ USB, SSD |
Tác động của trường điện từ tần số vô tuyến bức xạ | 50 pC hoặc ít hơn (ở 10 V/m) |
Tác động của trường điện từ tần số vô tuyến dẫn điện | 50 pC hoặc ít hơn (ở 10 V) |
Tác động của nhiễu xung chồng lên nguồn điện | 50 pC hoặc ít hơn (với độ nhiễu xung là 1 kV và độ rộng xung là 50 ns) |

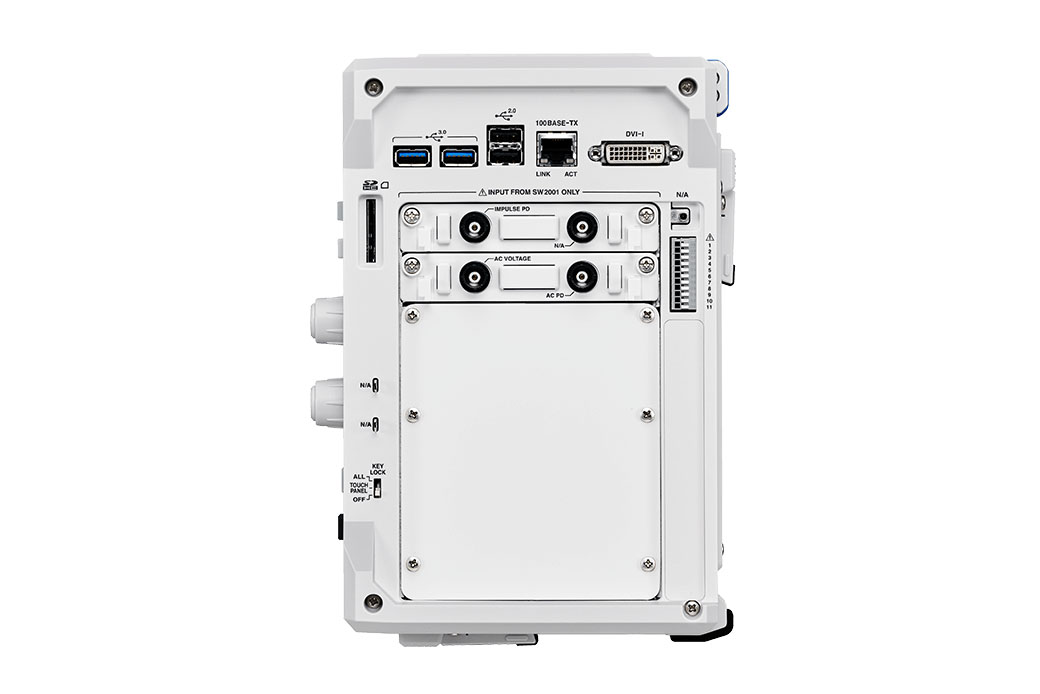

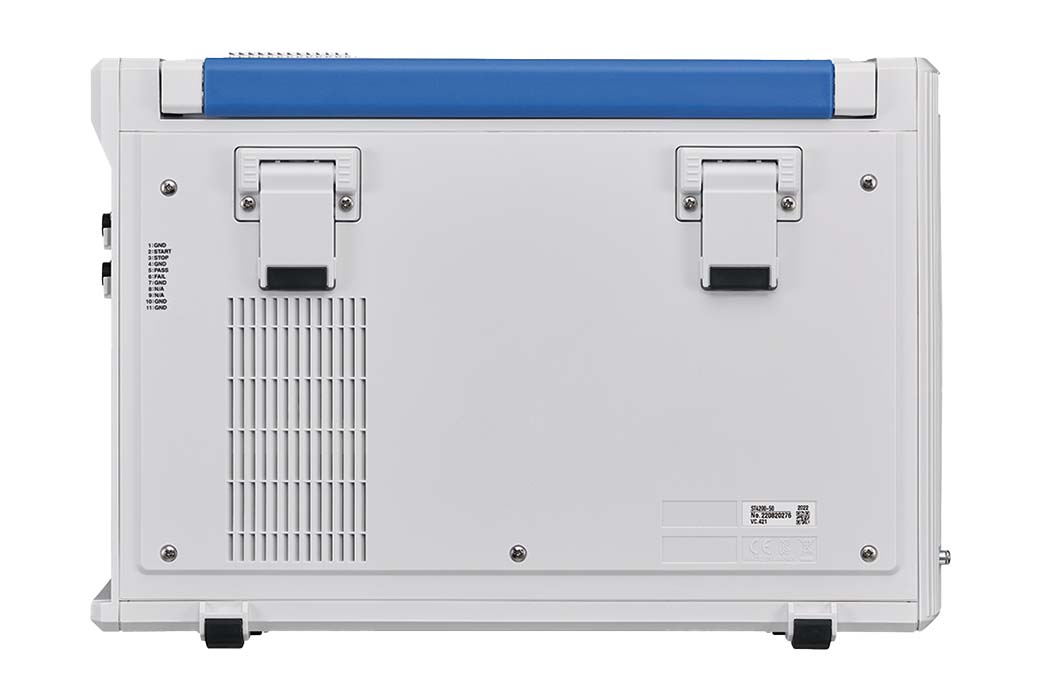

Kết nối | LAN, USB, RS-232C* (vui lòng sử dụng cáp chuyển đổi USB-serial có bán trên thị trường.), EXT. I/O (bắt đầu đo, hủy đo, đánh giá chung ĐẠT, đánh giá chung KHÔNG ĐẠT) |
Nguồn | Điện áp cung cấp định mức: 100 đến 240 V AC; công suất định mức: 300 VA |
Kích thước bên ngoài | Xấp xỉ 353 mm (13,9 in.) W × 235 mm (9,25 in.) H × 154,8 mm (6,09 in.) D (không bao gồm các phần nhô ra) |
Khối lượng | Xấp xỉ 7,3 kg (257,5 oz.) (có U8332); xấp xỉ 7,1 kg (250,4 oz.) (không có U8332) |
Phụ kiện | Dây nguồn × 1, lưu ý khi vận hành × 1, hướng dẫn khởi động × 1 |
Ứng dụng
Tối đa hóa việc phát hiện các lỗi tiềm ẩn
Phát hiện PD chế độ kép
Khám phá các khiếm khuyết cách điện tiềm ẩn trong cuộn dây động cơ bằng thử nghiệm AC PD (tuân thủ IEC 60270 và IEC 60034-27-1) và thử nghiệm Surge PD (tuân thủ IEC 61934 Ed. 2 và IEC60034-27-5). Khả năng lựa chọn giữa hai loại thử nghiệm PD cho phép bạn tùy chỉnh quy trình kiểm tra của mình theo nhu cầu cụ thể của từng động cơ, tối đa hóa khả năng phát hiện các lỗi tiềm ẩn.
Kiểm tra PD đáng tin cậy ngay cả trên dây chuyền sản xuất
Phát hiện PD chống nhiễu với CT tần số cao
Kiểm tra phóng điện cục bộ trên dây chuyền sản xuất với ăng-ten vi sóng rất dễ bị nhiễu. Sử dụng CT tần số cao giúp giảm thiểu nhiễu, đơn giản hóa việc lắp đặt bằng cách giảm nhu cầu định vị chính xác, và do đó ngăn ngừa sai số đo lường.
Thiết kế hệ thống đơn giản hóa để giảm tác động tiếng ồn
Tích hợp với Bộ chuyển mạch điện áp cao SW2001
Môi trường thử nghiệm phức tạp thường đi kèm với nhiễu cao, khó giảm thiểu. Khả năng chống nhiễu cao của Máy dò Phóng điện Một phần ST4200-50 có thể được giảm thiểu hơn nữa bằng cách tích hợp với kiến trúc dựa trên bộ ghép kênh của SW2001. Thiết kế này giúp giảm đáng kể độ phức tạp của hệ thống dây dẫn bằng cách hợp nhất nhiều tín hiệu đầu vào, giảm thiểu việc chạy cáp và kết nối. Phương pháp này giúp giảm thiểu hiệu quả các nguồn nhiễu tiềm ẩn như nhiễu điện từ (EMI), vòng tiếp đất và ghép nối điện dung, mang lại các phép đo chính xác và đáng tin cậy hơn.
Thiết lập cơ bản cho thử nghiệm phóng điện cục bộ:
• 1. Máy dò phóng điện cục bộ ST4200-50
• 2. Thiết bị kiểm tra cách điện/ điện áp chịu đựng 3153 như một nguồn cung cấp điện áp cao AC
• 3. Thiết bị kiểm tra xung ST4030A như một nguồn điện xung
• 4. Bộ chuyển mạch điện áp cao SW2001 để chuyển đổi giữa các điểm kiểm tra
• 5. Cảm biến phóng điện cục bộ để kiểm tra AC PD *1
• 6. Cảm biến xả cục bộ để kiểm tra PD đột biến *1
• *1:Các cảm biến này được tích hợp vào SW2001. Vui lòng ghi rõ tại thời điểm đặt hàng vì linh kiện này được nhúng trong quá trình sản xuất.
Thông số kĩ thuật
Đo lường AC PD
Phương pháp kiểm tra | Phương pháp đo phóng điện sử dụng trở kháng phát hiện và bộ lọc thông dải. |
Dải tần số thử nghiệm | 45 Hz đến 1,1 kHz |
Phạm vi đo lượng điện tích | 10 pC ≤ Q ≤ 500 pC (điện dung mẫu thử C: 200 pF ≤ C < 2 nF) |
Các thông số đo | [Chế độ bình thường] |
Đo xung PD (surge PD)
Phương pháp kiểm tra | Phát hiện dòng điện xả bằng CT và bộ lọc kỹ thuật số Tuân thủ phương pháp phát hiện trong IEC 61934 Phiên bản 2.0. |
Tỷ lệ lấy mẫu | 200 MS/giây |
Các thông số đo | [Chế độ bình thường] |
Kiểm soát nguồn điện áp cao
Mô tả kiểm soát | Kiểm soát hợp tác của máy kiểm tra điện áp chịu đựng và máy kiểm tra cuộn dây xung được sử dụng như máy phát điện áp cao để kiểm tra phóng điện một phần |
Các thiết bị tương thích (tính đến tháng 2 năm 2025) | Thiết bị kiểm tra cách điện/ điện áp chịu đựng tự động 3153, Thiết bị kiểm tra cuộn dây xung ST4030A, v.v. |
Thông số kỹ thuật được chia sẻ bởi phép đo AC PD và xung PD (surge PD)
Chức năng | Chức năng hiển thị đồ thị, chức năng phán đoán |
Nơi lưu trữ dữ liệu | Thẻ nhớ SD, ổ USB, SSD |
Tác động của trường điện từ tần số vô tuyến bức xạ | 50 pC hoặc ít hơn (ở 10 V/m) |
Tác động của trường điện từ tần số vô tuyến dẫn điện | 50 pC hoặc ít hơn (ở 10 V) |
Tác động của nhiễu xung chồng lên nguồn điện | 50 pC hoặc ít hơn (với độ nhiễu xung là 1 kV và độ rộng xung là 50 ns) |
Kết nối | LAN, USB, RS-232C* (vui lòng sử dụng cáp chuyển đổi USB-serial có bán trên thị trường.), EXT. I/O (bắt đầu đo, hủy đo, đánh giá chung ĐẠT, đánh giá chung KHÔNG ĐẠT) |
Nguồn | Điện áp cung cấp định mức: 100 đến 240 V AC; công suất định mức: 300 VA |
Kích thước bên ngoài | Xấp xỉ 353 mm (13,9 in.) W × 235 mm (9,25 in.) H × 154,8 mm (6,09 in.) D (không bao gồm các phần nhô ra) |
Khối lượng | Xấp xỉ 7,3 kg (257,5 oz.) (có U8332); xấp xỉ 7,1 kg (250,4 oz.) (không có U8332) |
Phụ kiện | Dây nguồn × 1, lưu ý khi vận hành × 1, hướng dẫn khởi động × 1 |
