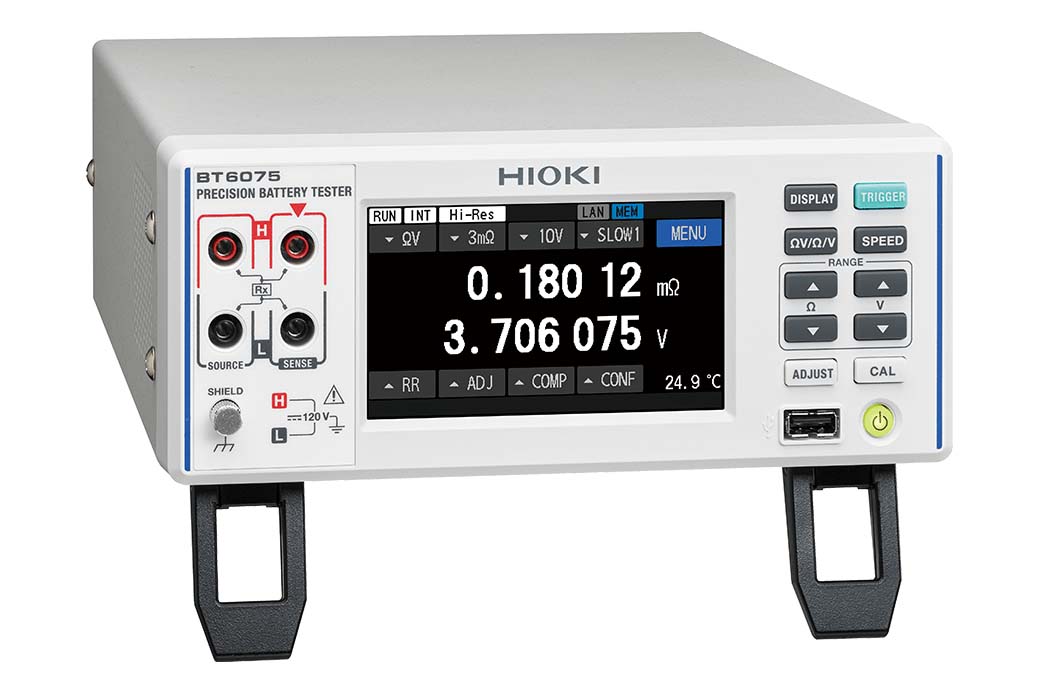

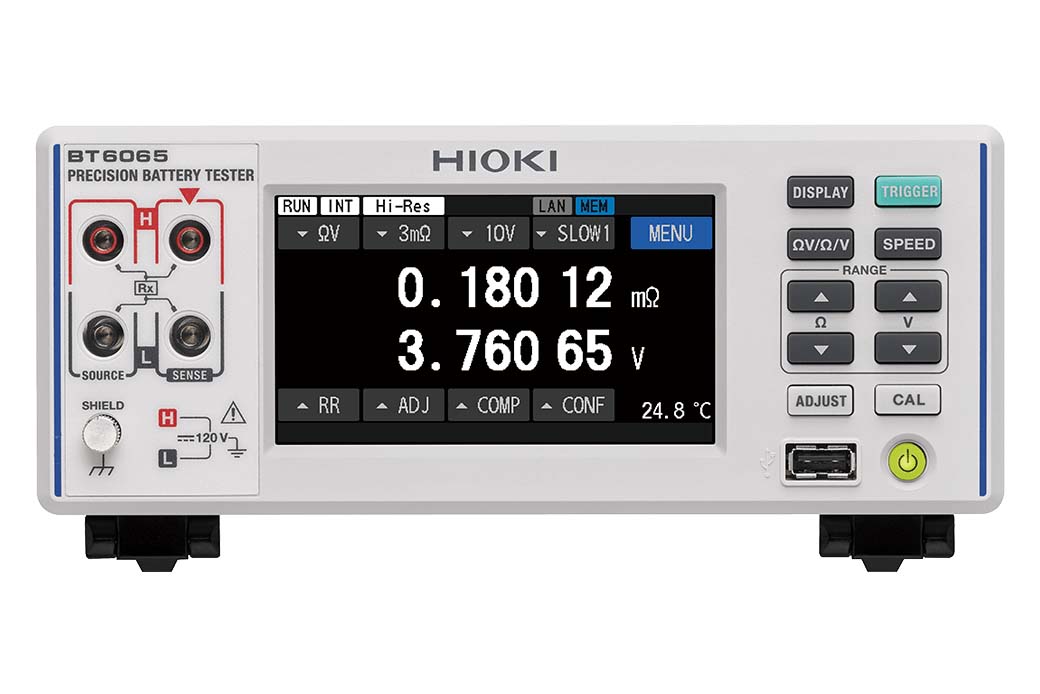

THIẾT BỊ KIỂM TRA PIN CHÍNH XÁC BT6065, BT6075

Model: BT6065-BT6075

Brand: Hioki

Origin: Japan

Mô tả

THIẾT BỊ KIỂM TRA PIN CHÍNH XÁC BT6065, BT6075 giúp Kiểm tra OCV/IR chính xác cho pin công suất cao thế hệ tiếp theo

Thiết bị kiểm tra pin chính xác BT6065 và BT6075 được thiết kế để kiểm tra OCV/AC-IR của pin EV dung lượng cao có nội trở thấp. Độ phân giải cực cao cho phép các thiết bị này thực hiện phân loại tế bào nâng cao. Các thiết bị đo hỗ trợ mạnh mẽ việc xây dựng hệ thống thử nghiệm OCV/IR hiệu quả và tin cậy nhờ sở hữu các tính năng cải tiến và khả năng đo tốc độ cao.

Tính tái lặp xuất sắc cho các phép đo AC-IR và DCV

Độ phân giải và độ chính xác đo điện trở xuất sắc

AC-IR cung cấp độ phân giải 10 nΩ.
Với dòng 300 mA, dữ liệu đo ổn định được thu thập với tỷ lệ tín hiệu/nhiễu xuất sắc, phù hợp để đo pin điện trở thấp.

Chung cho cả BT6065 và BT6075

±0,08% rdg. ±0,08 µΩ (dòng điện đo 300 mA)
±0,08% rdg. ±0,5 µΩ (dòng điện đo 100 mA)

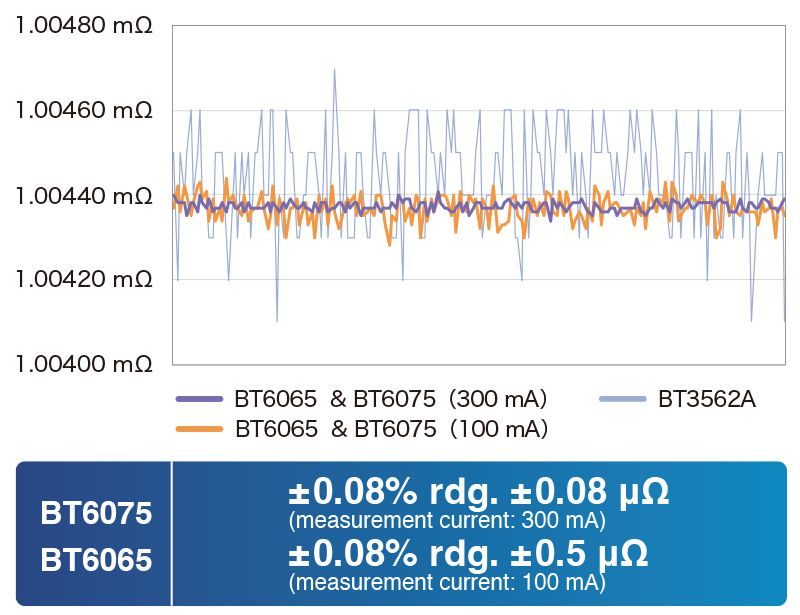

So sánh AC-IR

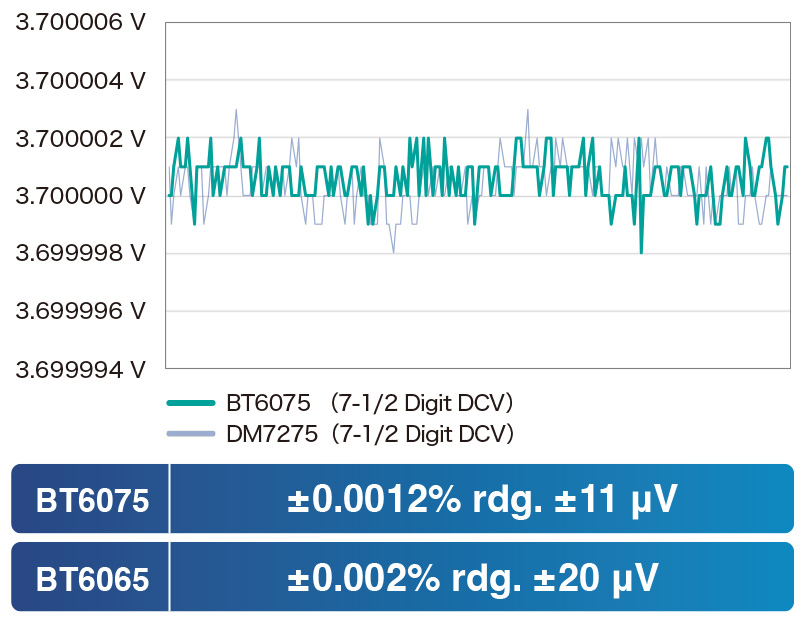

Độ chính xác đo điện áp tương đương với vôn kế có độ chính xác cao

Không cần thêm vôn kế để kiểm tra OCV/IR.
Cả hai model, một model có 7-1/2 chữ số (độ phân giải 1 µV) và model còn lại có 6-1/2 chữ số (độ phân giải 10 µV), đều có độ chính xác đo tuyệt đối.

BT6075

7-1/2 chữ số (độ phân giải 1 µV)
±0,0012% số đo. ±11 µV

BT6065

6-1/2 chữ số (độ phân giải 10 µV)
±0,002% số đo. ±20 µV

So sánh DCV

Cung cấp tính năng đo song song dễ dàng và đáng tin cậy

Đo ổn định với chế độ MIR (Mutual Interference Reduction)

Thông thường, sự can thiệp lẫn nhau gây ra sự dao động giá trị đo khi thực hiện các phép đo đồng thời với hai thiết bị kiểm tra pin đặt gần nhau. Chế độ MIR giảm thiểu sự can thiệp lẫn nhau để đảm bảo phép đo ổn định. Tính năng này cho phép đo song song chính xác và tốc độ cao với hai thiết bị đo.

Không cần thêm phụ kiện như cáp đồng bộ
Khác với công nghệ cũ gọi là chức năng đầu ra xung, chế độ MIR hỗ trợ kiểm tra song song đáng tin cậy.

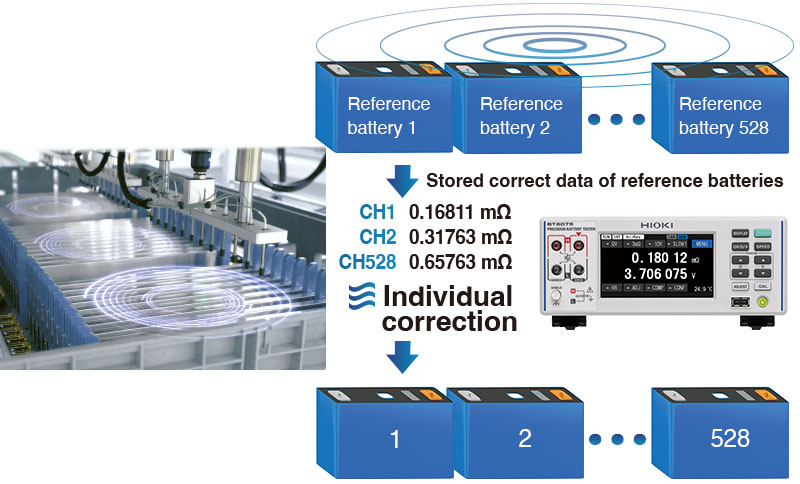

Bù đắp chính xác hiệu ứng dòng xoáy do các pin liền kề gây ra.

Bù đắp các kênh riêng lẻ với điều chỉnh tham chiếu.

Khi đo các dãy pin trong khay, dòng xoáy xảy ra trong các vỏ kim loại của các pin liền kề gây ra sai số đo.
Chức năng điều chỉnh tham chiếu giúp bù chính xác tác động của dòng điện xoáy bằng cách sử dụng pin thực tế làm tham chiếu, cho phép đo chính xác hơn.

Điều chỉnh tham chiếu: lên tới 528 kênh
Dữ liệu điều chỉnh cho tối đa sáu pin (6 × 528 kênh) có thể được lưu trên thiết bị bằng tính năng "lưu bảng điều khiển".

Cải thiện độ tin cậy lâu dài của hệ thống đo

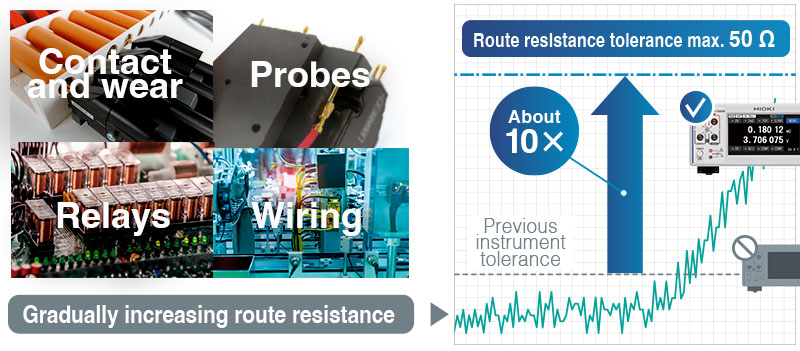

Cải thiện đáng kể khả năng chịu đựng điện trở tuyến

Điện trở tuyến đề cập đến tổng giá trị của điện trở dây dẫn và điện trở tiếp xúc của chấu trong một hệ thống kiểm tra nhất định. Vì BT6065 và BT6075 có khả năng chịu điện trở tuyến cao, chúng cung cấp độ bền cao trước sự hao mòn của chấu và sự gia tăng điện trở tiếp xúc rơ le. Điều này ngăn ngừa sự ngừng đột ngột của hệ thống kiểm tra trong khi cải thiện thời gian hoạt động.

50 Ω: với dòng điện đo từ 100 mA trở xuống (tất cả các dải đo)
10 Ω: với dòng điện đo 300 mA (chỉ với dải đo 3 mΩ)

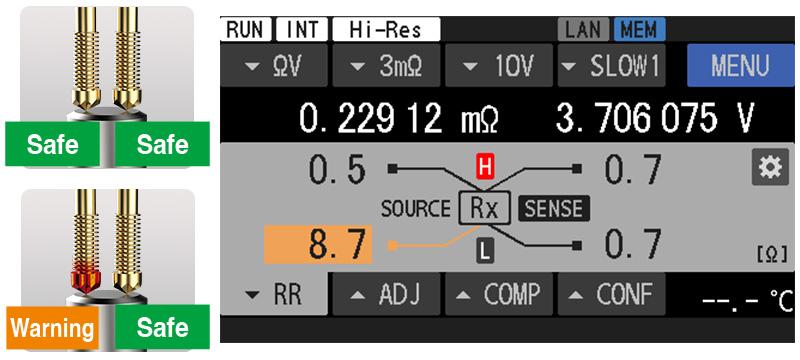

Giám sát điện trở tuyến và hiển thị cảnh báo trước khi xảy ra lỗi đo

Liên tục giám sát lỗi với bộ giám sát điện trở tuyến

Bộ giám sát điện trở tuyến hiển thị các giá trị điện trở tuyến của từng đường dây cho phép đo 4 cực. Tính năng này giúp bạn liên tục theo dõi các lỗi dây dẫn như mài mòn chấu và đứt dây. Tính năng này có thể dự đoán nhu cầu bảo trì và giảm chi phí vận hành bằng cách giúp bạn đưa ra quyết định dựa trên số liệu về chấu nào cần thay thế.

Cài đặt ngưỡng kép (WARNING, FAIL)
Cải thiện độ tin cậy của thử nghiệm bằng cách đo đồng thời điện trở tuyến cho Ω và V

Tích hợp hệ thống liền mạch

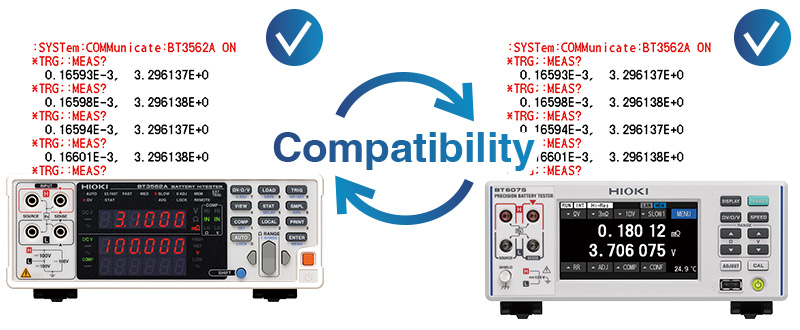

Chế độ tương thích lệnh

Có thể sử dụng các lệnh giao tiếp từ model BT3562A trước đó mà không cần thay đổi. Do đó, bạn chỉ có thể thay thế thiết bị kiểm tra pin và xác minh hoạt động bình thường của thiết bị mới được lắp đặt ngay lập tức.

Đại lý chính hãng HIOKI tại Việt nam - Ni VINA

Ngoài ra chúng tôi có Dịch vụ Hiệu Chuẩn Quốc Tế ISO17025:2017 và VILAS1336
Liên hệ ngay với NIVINA để nhận báo giá chi tiết và giữ suất ưu đãi: Hotline: 086 986 5068/ Email: ms1@nivina.com.vn/ - Zalo OA: NI VINA instruments

- Địa chỉ:

Trụ Sở - Hà Nội: Ô DV3-2.10, Tầng 2, Tòa CT2&3, KĐT Dream Town, đường 70, Phường Xuân Phương, Hà Nội

Chi Nhánh Hồ Chí Minh: Tầng 3, Số 77 Tân Kỳ Tân Quý, Phường Tân Sơn Nhì, TP. HCM

Độ chính xác được đảm bảo: 1 năm

Dải đo điện trở (HIGH RESOLUTION ON)	[Dải đo (dòng điện đo), Độ chính xác (SLOW2), Giá trị hiển thị tối đa, Độ phân giải] 3 mΩ (300 mA), ±0,08% rdg. ±0,08 μΩ, 5,10000 mΩ, 0,01 μΩ 3 mΩ (100 mA), ±0,08% rdg. ±0,50 μΩ, 5,10000 mΩ, 0,01 μΩ 30 mΩ (100 mA), ±0,08% rdg. ±0,5 μΩ, 51,0000 mΩ, 0,1 μΩ 300 mΩ (10 mA), ±0,08% rdg. ±5 μΩ, 510.000 mΩ, 1 μΩ 3 Ω (1 mA), ±0,10% rdg. ±50 μΩ, 5.10000 Ω, 10 μΩ 30 Ω (100 μA), ±0,15% rdg. ±0,5 mΩ, 51.0000 Ω, 100 μΩ Tần số dòng điện đo: 1 kHz ±0,2 Hz Suy giảm Độ chính xác bổ sung Hệ số nhiệt độ: thêm giá trị sau vào Độ chính xác đo nếu nhiệt độ từ 0 ° C đến 18 ° C hoặc 28 ° C đến 40 ° C: (số đo Độ chính xác × 0,1) / ° C Bổ sung khi bật chế độ MIR đo điện trở: thêm ±0,01% rdg. đến phép đo điện trở Độ chính xác.
Dải đo điện áp DC	[Mẫu sản phẩm: Dải đo, SLOW2, Giá trị hiển thị tối đa, Độ phân giải] BT6065: 10 V, ±0,002% số đo. ±20 μV, ±12,00000 V, 10 μV BT6065: 100 V, ±0,004% số đo. ±0,6 mV, ±120,0000 V, 100 μV BT6075: 10 V, ±0,0012% số đo. ±11 μV, ±12,000000 V, 1 μV BT6075: 100 V, ±0,003% số đo. ±0,60 mV, ±120,00000 V, 10 μV Suy giảm Độ chính xác bổ sung Hệ số nhiệt độ: thêm giá trị sau vào Độ chính xác phép đo nếu nhiệt độ là 0°C đến 18°C hoặc 28°C đến 40°C: (Độ chính xác của phép đo × 0,1) /°C
Dải đo nhiệt độ	Dải đo: -10,0°C đến 60,0°C (14°F đến 140°F) Độ chính xác (dụng cụ + Z2005): ± 0,5°C (nhiệt độ đo từ 10,0°C đến 40,0°C) ±1,0°C (nhiệt độ đo từ -10,0°C đến 9,9°C, 40,1°C đến 60,0°C)
Dải đo điện trở tuyến đường	[Dải do điện trở, dòng điện đo, Giá trị hiển thị tối đa] 3 mΩ, 300 mA, 10,0 Ω 3 mΩ, 100 mA, 50,0 Ω 30 mΩ, 100 mA, 50,0 Ω 300 mΩ, 10 mA, 50,0 Ω 3 Ω, 1 mA, 50,0 Ω 30 Ω, 100 A, 500 Ω
*Thời gian lấy mẫu (1)**	[Tần số nguồn, FAST1, FAST2, MEDIUM1(MED1), MEDIUM2(MED2), SLOW1, SLOW2] 50 Hz, 4 ms, 10 ms, 20 ms, 40 ms, 100 ms, 200 ms 60 Hz, 4 ms, 10 ms, 17 ms, 33 ms, 100 ms, 200 ms *1: Tất cả đều dùng chung cho các chức năng đo ΩV, Ω và V.
Thời gian đáp ứng	Xấp xỉ. 8 mili giây (khi chỉ đo điện trở và điện áp của pin 4 V)
Chức năng	Tính trung bình (lên tới 256 lần), kiểm tra tiếp điểm, tự hiệu chỉnh điện trở, tự hiệu chỉnh điện áp DC, điều chỉnh điểm 0 (528 kênh), điều chỉnh tham chiếu (528 kênh), giám sát điện trở tuyến đường, đo điện trở Chế độ MIR, bộ so sánh, khả năng tương thích lệnh (BT3562A Tương thích với Pin HiTester), lưu bảng điều khiển (số bộ có thể lưu: 6), giám sát lệnh, EXT. I/O

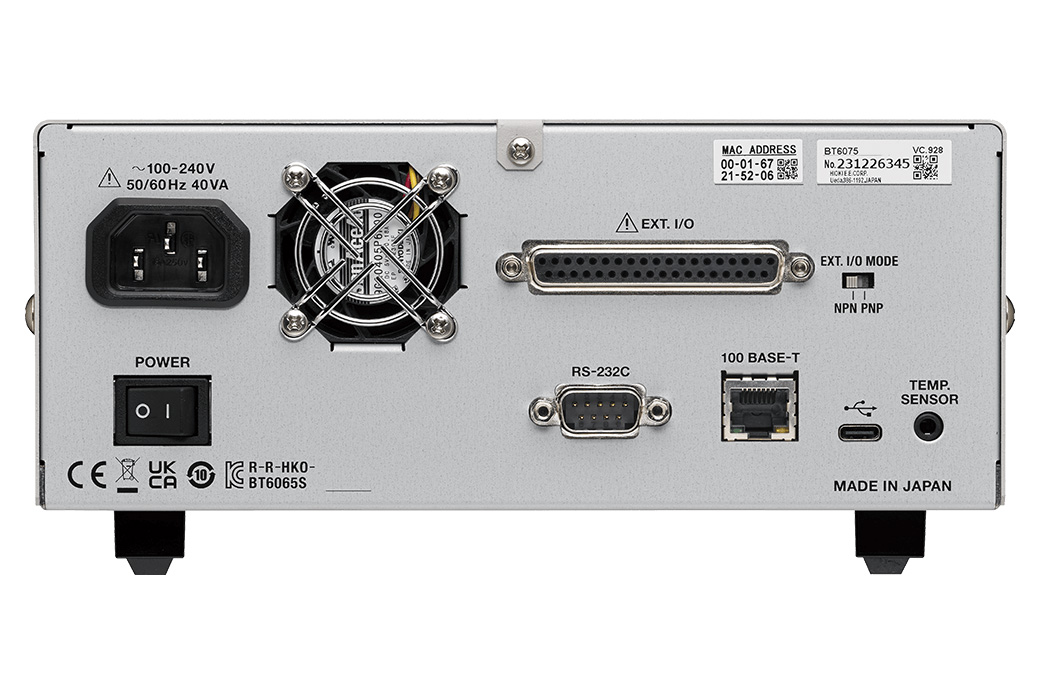

Kết nối	LAN (10BASE T/100BASE-T, TCP/IP), USB (chế độ COM, Loại đầu nối-C), USB (chế độ MEM, Loại đầu nối-A, Ổ USB Z4006 được sử dụng), RS-232C (9600 bps, 19200 bps, 38400 bps), EXT. Vào/ra
Nguồn	Điện áp cung cấp định mức: 100 V đến 240 V AC Tần số nguồn điện định mức: 50 Hz, 60 Hz Công suất định mức tối đa: 40 VA
Kích thước và trọng lượng	Xấp xỉ. 215W × 88H × 313D mm (8,5W × 3,5H × 12,3D in.) Xấp xỉ. 3,1 kg (6,8 lb.) (không bao gồm phần nhô ra)
Phụ kiện	Dây nguồn × 1, Hướng dẫn khởi động × 1, Thận trọng khi sử dụng × 1

Brochure BT6065-BT6075 hioki

Ứng dụng
