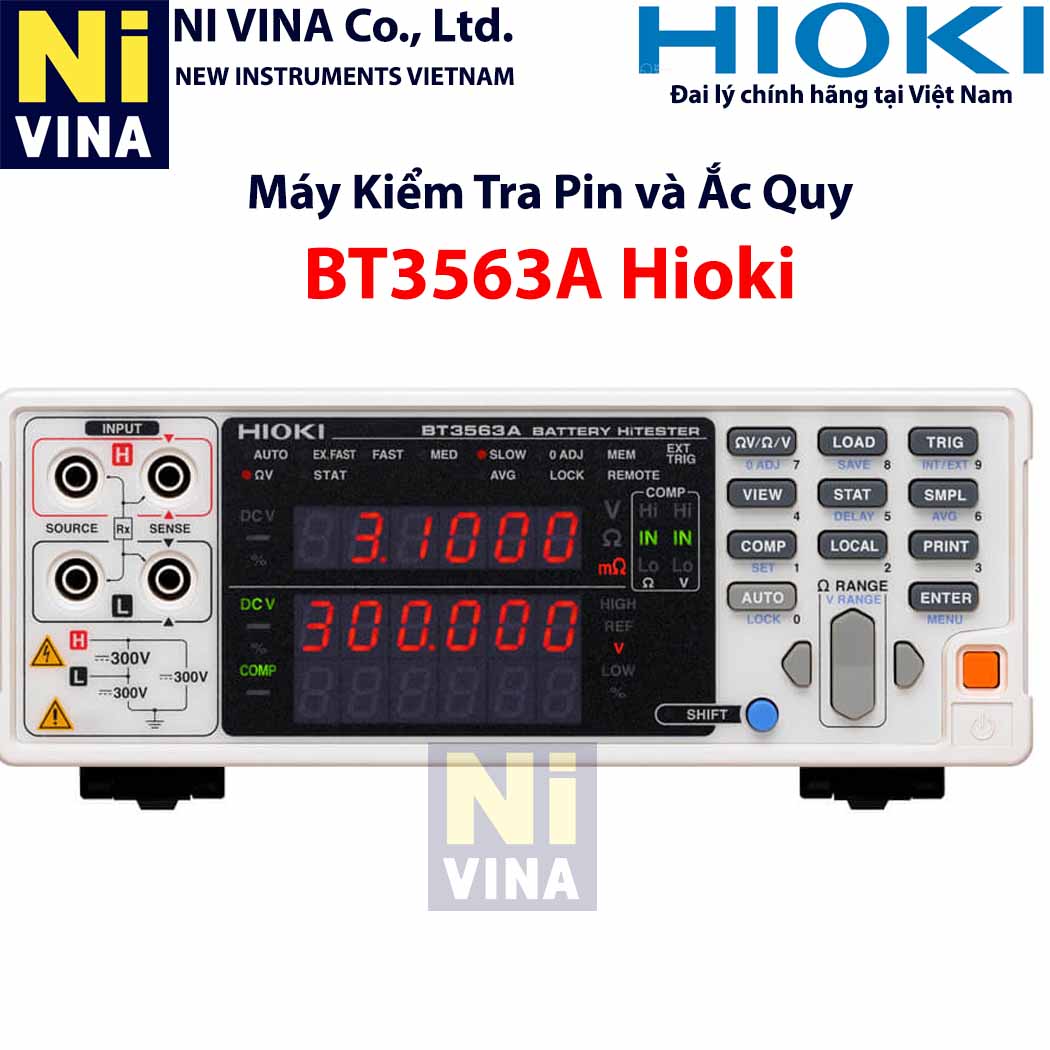

Máy Kiểm Tra Pin BT3563A

Model: BT3563A

Brand: Hioki

Origin: Nhật Bản

Mô tả

Máy kiểm tra pin BT3563A Hioki là một thiết bị chuyên dụng được thiết kế để đo điện trở bên trong (internal resistance - IR) và điện áp mạch hở (open-circuit voltage - OCV) của pin. Máy kiểm tra pin DC 3 mΩ đến 3000 Ω/300 V để kiểm tra dây chuyền sản xuất các bộ pin và mô-đun điện áp cao.

Máy kiểm tra pin BT3563 Hioki

Máy kiểm tra pin để bàn Hioki hỗ trợ đo tốc độ cao đồng thời điện trở bên trong và điện áp pin cho các dây chuyền sản xuất pin lithium-ion điện trở thấp ngày càng mở rộng và các bộ pin khác cho các ứng dụng điện áp cao. Máy kiểm tra điện trở bên trong pin BT3563 có thể đo điện áp và điện trở của các mô-đun pin, bộ pin điện áp cao, ngăn xếp pin nhiên liệu và các loại pin lớn khác lên đến 300 V.

Tính năng chính Máy kiểm tra pin BT3563 Hioki

Đo bộ pin điện áp cao lên đến 300V
Đo từ 0V DC đến ±300 V DC (độ phân giải tối thiểu 10 μV)
Đo từ 0 Ω đến 3,1 kΩ (độ phân giải tối thiểu 0,1 μΩ)
Kiểm tra dây chuyền sản xuất các bộ pin và mô-đun pin điện áp cao
Kiểm tra tế bào lớn (điện trở thấp)
Lựa chọn giao diện PC cho hoạt động từ xa hoàn toàn

Lưu ý: Giá trị ngưỡng so sánh phụ thuộc vào nhà sản xuất, loại và dung lượng pin và người dùng phải tự thiết lập

Số hiệu mẫu (mã đơn hàng)

BT3563 - đã ngưng sản xuất
BT3563-01: Được tích hợp GP-IB và đầu ra tương tự

Lưu ý: Không bao gồm dây đo.(Liên hệ với NIVINA - đại lý hãng HIOKI tại Việt Nam để nhận tư vấn chi tiết)

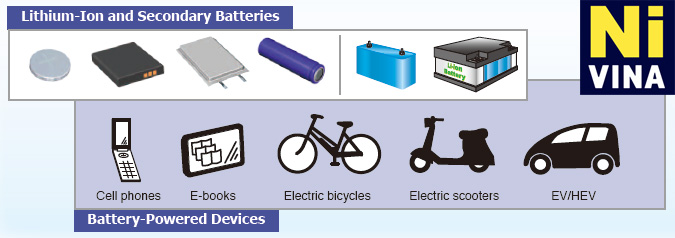

Lý tưởng cho nhiều loại sản phẩm pin và nhu cầu thử nghiệm khác nhau

Kiểm tra bộ pin điện áp cao
Kiểm tra mô-đun pin
Kiểm tra cell lớn (điện trở thấp)
Kiểm tra sản xuất hàng loạt tốc độ cao của pin đồng xu
Đo lường ngăn xếp pin nhiên liệu
Ứng dụng đo lường nghiên cứu và phát triển pin

Giao diện tốc độ cao được chuẩn bị đầy đủ cho các dây chuyền sản xuất tự động

Dữ liệu đo nhanh nhất 10 ms có thể được truyền qua giao diện RS-232C chuẩn với tốc độ lên đến 38.400 bps. (BT3563-01 bao gồm giao diện GP-IB.)
Sử dụng giao diện để kiểm soát kích hoạt, tải cấu hình đo và điều chỉnh về 0 từ nguồn bên ngoài. Tín hiệu đầu ra cung cấp kết quả so sánh, sự kiện kết thúc phép đo và thông tin lỗi đo

Máy kiểm tra Pin BT3563A Hitester Hioki

Liên hệ Đại lý chính hãng HIOKI tại Việt Nam:

CÔNG TY TNHH NI VINA

VP Hà Nội: Ô DV3-2.10, tầng 2, Tòa nhà CT2&3, KDT Dream Town,Tây Mỗ, Nam Từ Liêm, Hà Nội

VP HCM: Số 77, Tân Quỳ Tân Quý, Phường Tân Sơn Nhì, Quận Tân Phú, TPHCM

Hotline: 096.465.0110/ Email:marketing@nivina.com.vn

Fanpage: Thiết bị đo kiểm Nivina

Zalo OA: NI VINA instruments

Tối đa. áp dụng đo điện áp	Điện áp đầu vào định mức ± 300 V DC ± 300 V DC Tối đa. điện áp định mức với trái đất
Phạm vi đo điện trở	3 mΩ (Hiển thị tối đa 3,1000 mΩ, độ phân giải 0,1 μΩ) đến 3000 Ω (Hiển thị tối đa 3100,0 Ω, độ phân giải 100 mΩ), 7 dải Độ chính xác: 30 mΩ đến 3000 Ω, ± 0,5% rdg. ± 5 đgt. (Thêm ± 3 dgt. cho EX.FAST, hoặc ± 2 dgt. cho FAST và MEDIUM) Phạm vi 3 mΩ, ± 0,5% rdg. ± 10 dgt. (Thêm ± 30 dgt. cho EX.FAST, hoặc ± 10 dgt. cho FAST hoặc ± 5 dgt. cho MEDIUM) Tần số nguồn thử nghiệm: 1 kHz ± 0,2 Hz, dòng điện thử nghiệm: 100 mA (dải 3 mΩ) đến 10 μA (dải 3000 Ω) Điện áp mạch hở: Đỉnh 25 V (dải 3/30 mΩ), đỉnh 7 V (dải 300 mΩ), đỉnh 4 V (dải 3 Ω đến 3000 Ω)
Phạm vi đo điện áp	6 VDC (độ phân giải 10 μV) đến 300 VDC (độ phân giải 1 mV), 3 dải
	Độ chính xác: ± 0,01% rdg. ± 3 đgt. (Thêm ± 3 dgt. cho EX.FAST, hoặc ± 2 dgt. cho FAST và MEDIUM)
Hiển thị	31000 chữ số đầy đủ (điện trở), 600000 chữ số đầy đủ (điện áp), đèn LED
Tỷ lệ lấy mẫu	Bốn bước, 4 ms (Cực nhanh), 12 ms (NHANH), 35 ms (Trung bình), 150 ms (Chậm) (Điển hình, thời gian lấy mẫu phụ thuộc vào chức năng và cài đặt tần số cung cấp.)
Thời gian đo	Thời gian đáp ứng + tốc độ lấy mẫu, xấp xỉ. 10 ms cho phép đo (Thời gian đáp ứng phụ thuộc vào giá trị tham chiếu và đối tượng đo.)
Chức năng so sánh	Kết quả đánh giá: Hi/IN/Lo (điện trở và điện áp được đánh giá độc lập) Cài đặt: Giới hạn trên và dưới, Độ lệch (%) so với giá trị tham chiếu Kết quả logic ANDed: PASS/FAIL, tính toán AND logic của kết quả đánh giá điện trở và điện áp. Hiển thị kết quả, tiếng bíp hoặc đầu ra I/O bên ngoài, bộ thu hở (35 V, tối đa 50 mA DC)
Analog đầu ra	Điện trở đo được (giá trị hiển thị, từ 0 đến 3,1 V DC, chỉ các mẫu có hậu tố -01)

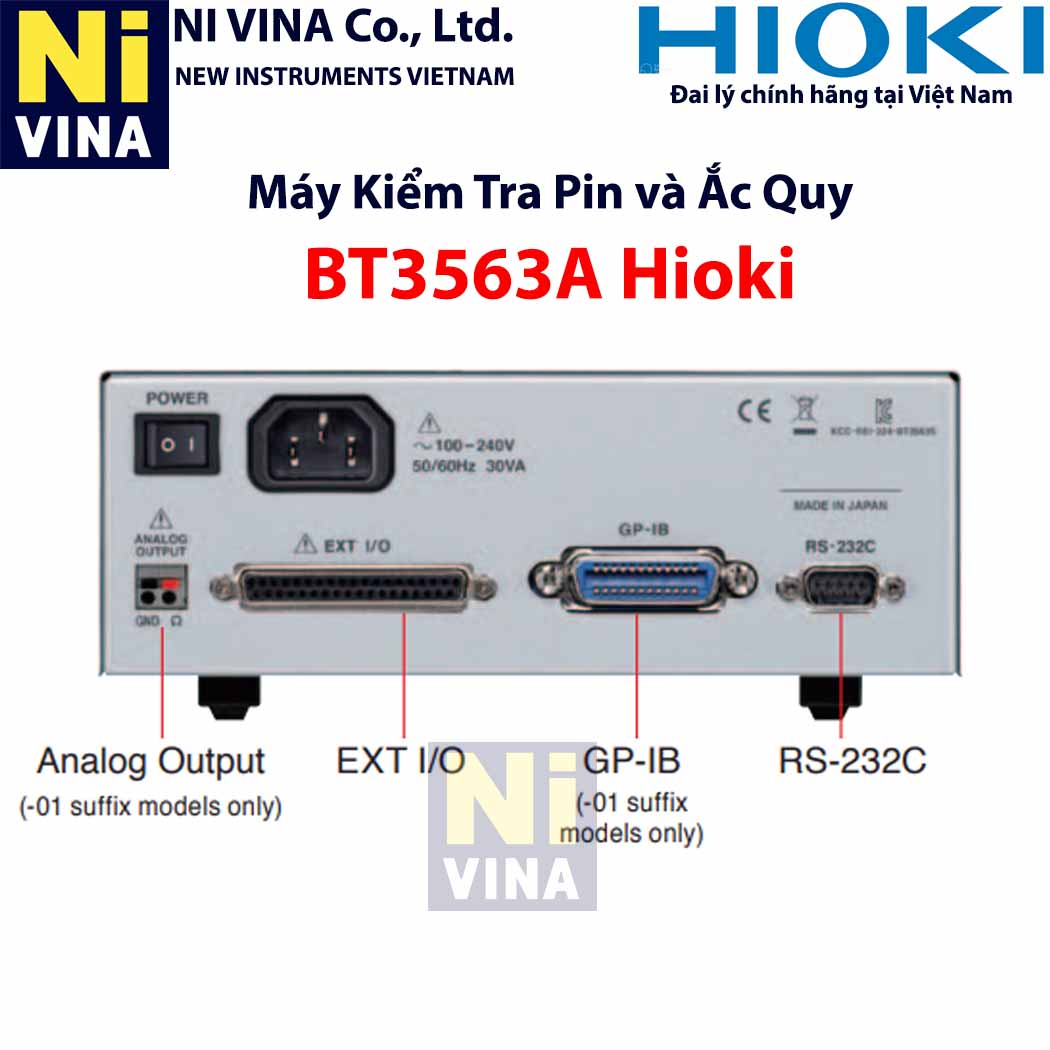

Kết nối	I/O bên ngoài, RS-232C, Máy in (RS-232C), GP-IB (chỉ các kiểu máy có hậu tố -01)
Nguồn	100 to 240 VAC, 50/60 Hz, 30 VA max.
Kích thước và trọng lượng	215 mm (8.46 in) W × 80 mm (3.15 in) H × 295 mm (11.61 in) D, 2.4 kg (84.7 oz)
Phụ kiện kèm theo	Sách hướng dẫn ×1, Dây nguồn ×1
