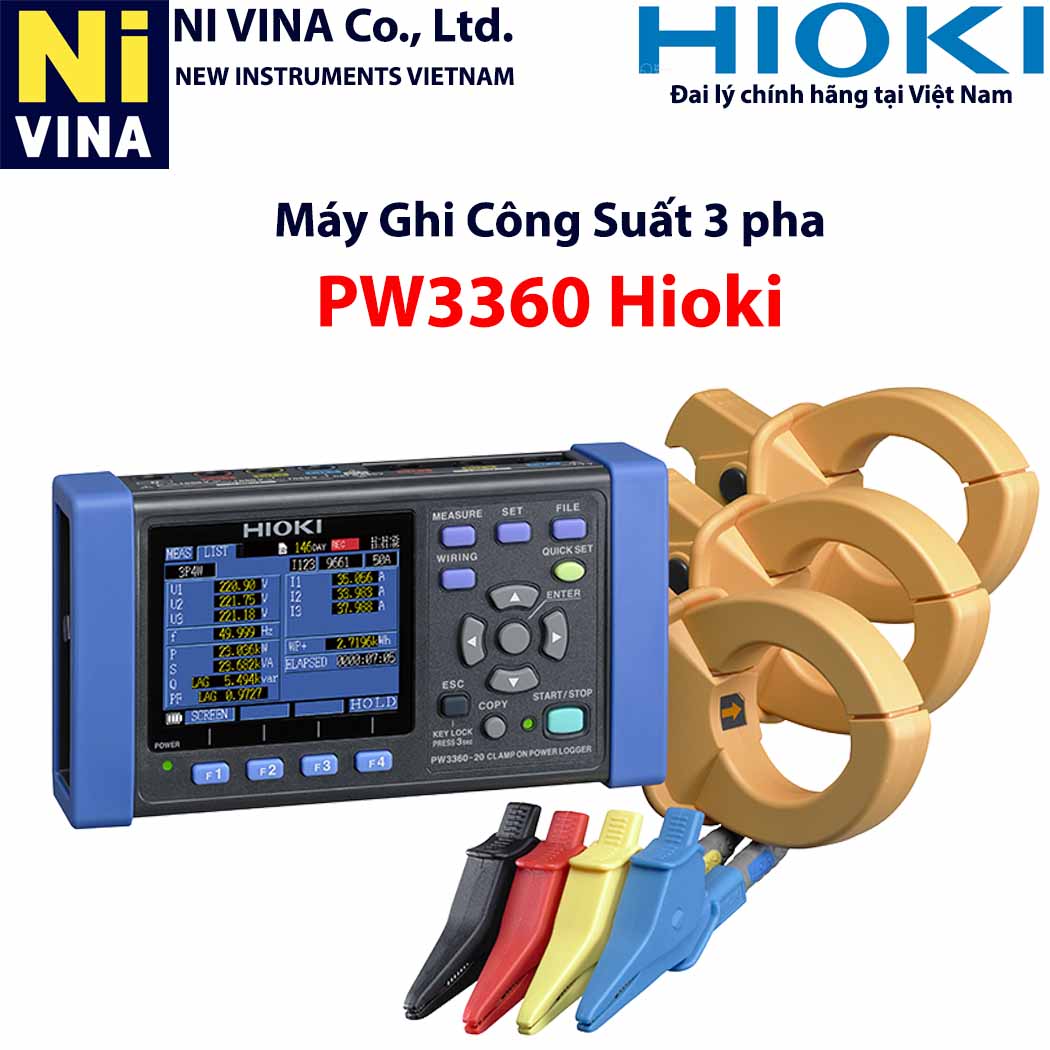

Tính năng cơ bản Máy ghi công suất 3 Pha PW3360

Hioki PW3360 nổi bật với thiết kế mỏng, nhẹ và khả năng hoạt động ổn định trong nhiều môi trường khác nhau. Máy sử dụng cảm biến kẹp dòng (clamp sensor) để đo lường an toàn và chính xác mà không cần cắt mạch điện.

Các đặc điểm nổi bật của Hioki PW3360:

• Hỗ trợ đa dạng loại mạch: Có thể đo trên các mạch một pha 2 dây (1/2/3 mạch), một pha 3 dây, ba pha 3 dây, và ba pha 4 dây. Ngoài ra, có thể đo dòng điện riêng biệt trên 1 đến 3 kênh.
• Dải đo rộng:
  • Điện áp: Đo hiệu dụng (RMS) từ 90V đến 780V (hiển thị lên đến 1000V).
  • Dòng điện: Dải đo rộng, từ 500mA đến 5000A AC (tùy thuộc vào cảm biến kẹp dòng sử dụng), và có thể đo dòng rò nhỏ đến 50mA AC (với cảm biến dòng rò chuyên dụng tùy chọn).
  • Công suất: Từ 300W đến 9MW (tùy thuộc vào dải điện áp/dòng điện và loại mạch).
• Độ chính xác cao: Độ chính xác cơ bản cho điện áp, dòng điện và công suất tác dụng là ±0.3% rdg. ±0.1% f.s. (tại hệ số công suất = 1).
• Chức năng ghi dữ liệu: Lưu trữ dữ liệu liên tục trong nhiều tháng lên thẻ nhớ SD/SDHC, cho phép theo dõi dài hạn và phân tích xu hướng.
• Tính năng phân tích sóng hài (Harmonics Analysis - chỉ trên model PW3360-21):
  • Có khả năng phân tích sóng hài điện áp, dòng điện và công suất lên đến bậc 40.
  • Hiển thị các thông số như mức hài RMS, phần trăm nội dung, và góc pha dưới dạng bảng hoặc đồ thị.
  • Tính toán Tổng méo hài (THD-F hoặc THD-R).
• Chức năng "QUICK SET": Hướng dẫn người dùng từng bước thiết lập kết nối và cấu hình đo lường trên màn hình, giúp việc vận hành trở nên dễ dàng ngay cả với người ít kinh nghiệm.
• Thiết kế nhỏ gọn: Kích thước mỏng, trọng lượng nhẹ (khoảng 550g), dễ dàng lắp đặt trong không gian hạn chế của bảng điện.
• Chức năng kiểm tra kết nối (Connection check) & kiểm tra dây (Wiring Check): Đảm bảo an toàn và độ chính xác của phép đo.
• Giao diện linh hoạt: Cổng USB 2.0 (nhận dạng thẻ SD/bộ nhớ trong như thiết bị lưu trữ di động, điều khiển từ xa qua phần mềm), LAN (chỉ PW3360-21, cho phép điều khiển từ xa và tải dữ liệu tự động).
• Chức năng đầu ra xung (Pulse Output): Tín hiệu đầu ra tỉ lệ với mức tiêu thụ điện năng tác dụng tích phân, hữu ích cho việc tích hợp vào hệ thống giám sát năng lượng.
• Khả năng hoạt động trong môi trường khắc nghiệt: Dải nhiệt độ hoạt động rộng từ -10°C đến 50°C (14°F đến 122°F), phù hợp cho việc triển khai tại hiện trường.

 II. Ứng Dụng Máy ghi công suất 3 Pha PW3360

Hioki PW3360 là một công cụ đa năng và đáng tin cậy cho nhiều ứng dụng trong lĩnh vực quản lý năng lượng và chất lượng điện:

1. Kiểm toán Năng lượng và Giám sát Mức tiêu thụ:

   • Xác định mức tiêu thụ năng lượng: Ghi lại điện năng tiêu thụ trong dài hạn tại các nhà máy, tòa nhà văn phòng, khu dân cư hoặc từng thiết bị cụ thể để xác định các khu vực tiêu thụ năng lượng cao.
   • Đánh giá hiệu quả tiết kiệm năng lượng: Sau khi thực hiện các biện pháp tiết kiệm năng lượng (ví dụ: thay thế thiết bị cũ, tối ưu hóa hệ thống chiếu sáng), PW3360 được sử dụng để ghi lại dữ liệu mới và so sánh với dữ liệu trước đó, xác minh mức độ tiết kiệm đạt được.
   • Phân bổ chi phí năng lượng: Hỗ trợ phân bổ chi phí điện năng cho từng khu vực hoặc từng quy trình sản xuất.

2. Phân tích Hiệu suất Thiết bị và Hệ thống Điện:

   • Đánh giá tải điện: Theo dõi dòng điện và điện áp của các tải điện để đảm bảo chúng hoạt động trong giới hạn an toàn và hiệu quả.
   • Kiểm tra cân bằng pha: Đánh giá sự cân bằng của dòng điện và điện áp giữa các pha trong hệ thống ba pha.
   • Xác định hệ số công suất (Power Factor): Đo và ghi lại hệ số công suất để tối ưu hóa việc sử dụng năng lượng và tránh bị phạt bởi công ty điện lực.

3. Chẩn đoán Vấn đề Chất lượng Điện (đặc biệt với PW3360-21):

   • Phân tích sóng hài: Phát hiện và phân tích các thành phần sóng hài trong dòng điện và điện áp, giúp xác định nguyên nhân gây ra sự cố thiết bị, quá nhiệt, hoặc nhiễu trong hệ thống điện.
   • Kiểm tra dòng rò: Với cảm biến dòng rò tùy chọn, PW3360 có thể hoạt động như một thiết bị ghi dòng rò 3 kênh, giúp nhanh chóng xác định các điểm rò rỉ điện hoặc sự cố cách điện không liên tục.

4. Bảo trì Dự đoán và Khắc phục Sự cố:

   • Ghi lại dữ liệu theo thời gian thực để xác định các xu hướng, phát hiện sự thay đổi bất thường trong hoạt động của thiết bị, từ đó lên kế hoạch bảo trì phòng ngừa.
   • Xác định nguyên nhân gốc rễ của các sự cố liên quan đến điện năng, như quá tải, dao động điện áp, hoặc sự cố do sóng hài.

5. Nghiên cứu và Phát triển (R&D):

   • Thu thập dữ liệu tiêu thụ năng lượng của các nguyên mẫu thiết bị hoặc hệ thống mới để tối ưu hóa thiết kế.

Với khả năng ghi dữ liệu dài hạn, độ chính xác cao và các tính năng phân tích nâng cao, Hioki PW3360 là một công cụ mạnh mẽ giúp các kỹ sư, chuyên gia năng lượng và quản lý nhà máy có cái nhìn sâu sắc về hệ thống điện của họ, từ đó đưa ra các quyết định sáng suốt để cải thiện hiệu quả và độ tin cậy.
