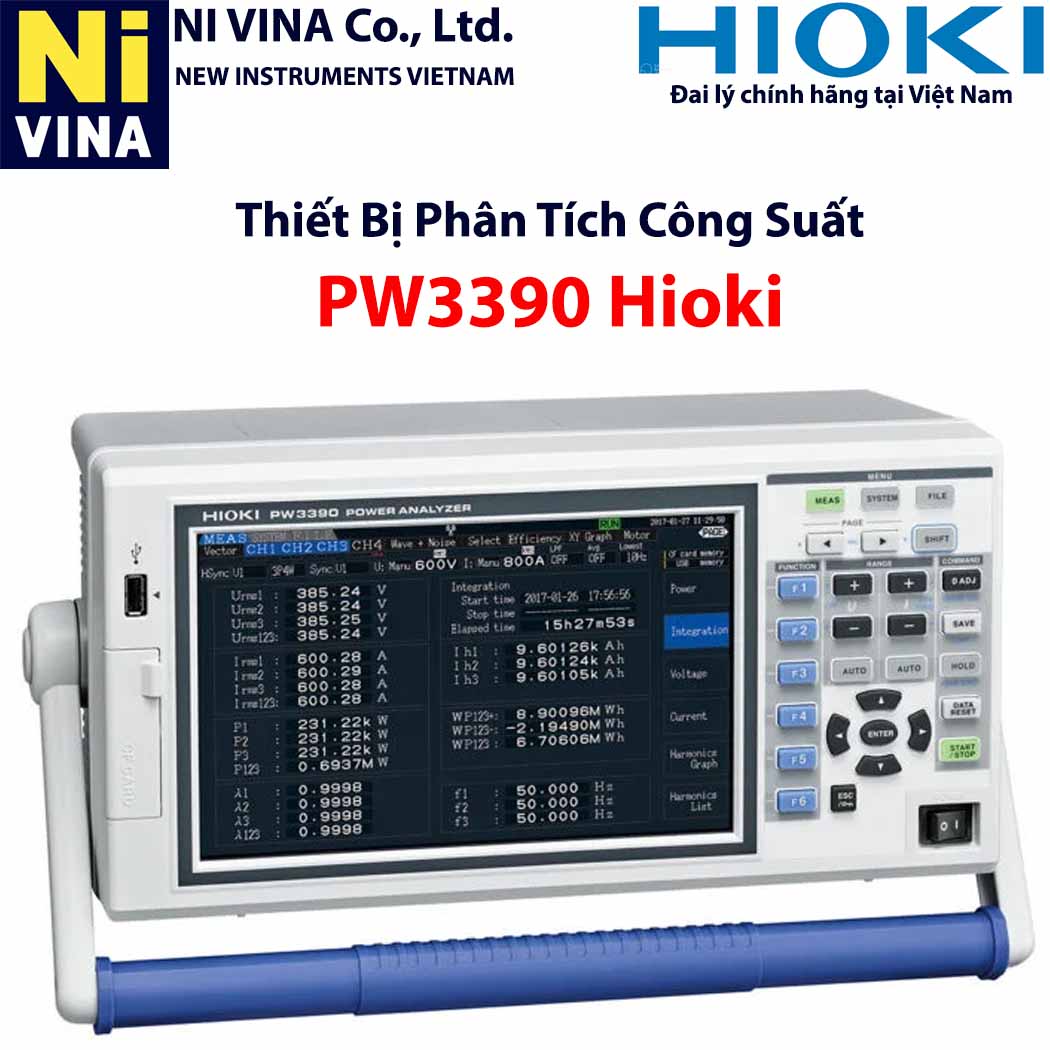

Tính năng cơ bản Thiết Bị Phân Tích Công Suất PW3390

PW3390 là một máy phân tích công suất để bàn (benchtop) với thiết kế nhỏ gọn, nhưng lại sở hữu sức mạnh và độ chính xác vượt trội, cho phép thực hiện các phép đo phức tạp một cách dễ dàng và tin cậy, ngay cả trong môi trường nghiên cứu và sản xuất khắc nghiệt.

Các đặc điểm nổi bật của Hioki PW3390:

• Độ chính xác hàng đầu: Đạt độ chính xác cơ bản ±0.04% cho công suất tác dụng (among the best in its class), đảm bảo kết quả đo đáng tin cậy cho các ứng dụng đòi hỏi cao.
• Dải tần số đo rộng: Từ DC, 0.5 Hz đến 200 kHz, cho phép phân tích chính xác các dạng sóng phức tạp và không sin, đặc biệt quan trọng cho các thiết bị điều khiển bằng biến tần.
• 4 kênh đầu vào độc lập: Hỗ trợ đo lường đa dạng các loại mạch từ một pha hai dây đến ba pha bốn dây. Cho phép đo đồng thời điện áp và dòng điện trên nhiều điểm trong một hệ thống (ví dụ: đầu vào và đầu ra của biến tần).
• Khả năng đo dòng điện lớn: Hỗ trợ đo dòng điện lên tới 4000 A AC/DC khi kết hợp với các cảm biến kẹp dòng (clamp sensors) của Hioki (ví dụ: dòng CT68xx, CT9xxx).
• Xử lý và phân tích dữ liệu mạnh mẽ:
  • Tính toán công suất trạng thái quá độ tốc độ cao (50 ms): Cho phép phân tích chính xác công suất trong các điều kiện thay đổi nhanh như khởi động/tăng tốc của động cơ.
  • Phân tích sóng hài (Harmonics Analysis): Đo và hiển thị các thành phần sóng hài điện áp, dòng điện và công suất lên đến bậc 50 (hoặc 100 tùy model/phiên bản), giúp chẩn đoán các vấn đề về chất lượng điện.
  • Phân tích tiếng ồn (Noise Analysis): Thực hiện phân tích tần số các thành phần nhiễu lên đến 100 kHz, rất hiệu quả trong việc đánh giá nhiễu từ biến tần.
  • Hiển thị dạng sóng tức thời: Quan sát trực tiếp dạng sóng điện áp và dòng điện.
  • Tính toán đồng thời song song tất cả thông số: Bao gồm công suất, hiệu suất, và tổn thất.
• Chức năng phân tích động cơ (Motor Analysis - chỉ trên model PW3390-03): Kết nối với cảm biến mô-men xoắn (torque sensor) và cảm biến tốc độ (rotation sensor) để tính toán đồng thời các thông số như mô-men xoắn, tốc độ quay, tần số, độ trượt, và công suất cơ học của động cơ, cho phép đánh giá toàn diện hiệu suất động cơ.
• Đồng bộ hóa đa thiết bị: Có thể đồng bộ hóa tới 8 thiết bị PW3390 (tổng cộng 32 kênh) để tạo thành một hệ thống đo lường đa điểm lớn, lý tưởng cho các hệ thống phức tạp.
• Giao diện linh hoạt: Tích hợp LAN, USB (host/device), RS-232C, và khe cắm thẻ CF. Các model tùy chọn còn có thêm GP-IB và D/A output, phục vụ cho việc tích hợp vào hệ thống tự động hóa (ATE) và điều khiển từ xa.
• Thiết kế di động: Nhỏ gọn và nhẹ, cho phép dễ dàng mang đi và thực hiện các phép đo chính xác ngay cả tại hiện trường.

Ứng Dụng Thiết Bị Phân Tích Công Suất PW3390

Hioki PW3390 là một công cụ mạnh mẽ và không thể thiếu trong các ngành công nghiệp đòi hỏi phân tích điện năng chi tiết và chính xác, đặc biệt trong bối cảnh phát triển của xe điện và thiết bị điện tử công suất:

1. Nghiên cứu và Phát triển (R&D) Động cơ & Biến tần:

   • Đánh giá hiệu suất biến tần: Đo lường chính xác công suất đầu vào (DC hoặc AC) và đầu ra (AC) của biến tần để tính toán hiệu suất chuyển đổi, tối ưu hóa thiết kế.
   • Phân tích động cơ (với PW3390-03): Đánh giá hiệu suất toàn diện của động cơ, bao gồm công suất điện đầu vào, công suất cơ đầu ra, mô-men xoắn, tốc độ, độ trượt, và tổn thất. Phân tích cả trong điều kiện ổn định và quá độ.
   • Phân tích sóng hài và nhiễu: Chẩn đoán các vấn đề về chất lượng điện do biến tần và động cơ gây ra, giúp cải thiện hiệu suất và độ tin cậy của hệ thống.

2. Ngành Công nghiệp Ô tô (Đặc biệt là Xe Điện - EV/HEV/PHEV):

   • Đánh giá hiệu suất nhiên liệu (WLTP): Hioki PW3390 rất hiệu quả trong việc đánh giá hiệu suất tiêu thụ nhiên liệu của ô tô theo quy trình thử nghiệm toàn cầu WLTP (Worldwide Harmonized Light Vehicles Test Procedure).
   • Phân tích inverter và motor trong xe điện: Đo lường và phân tích hiệu suất của các hệ thống truyền động điện trong xe điện, bao gồm động cơ, biến tần và bộ chuyển đổi.
   • Kiểm tra các thành phần điện áp cao: Đánh giá công suất của pin, bộ sạc trên xe và các hệ thống điện áp cao khác.

3. Sản xuất và Kiểm soát Chất lượng (QC) Thiết bị Điện tử Công suất:

   • Kiểm tra cuối dây chuyền (End-of-line testing): Đảm bảo các sản phẩm như bộ nguồn, bộ sạc EV, bộ điều khiển động cơ, và các thiết bị điện tử công suất khác đáp ứng các thông số kỹ thuật về hiệu suất và chất lượng điện.
   • Thử nghiệm tuân thủ tiêu chuẩn: Xác minh sản phẩm tuân thủ các quy định về hiệu quả năng lượng và chất lượng điện.

4. Hệ thống Năng lượng Tái tạo (Điện Mặt Trời, Gió):

   • Đo lường hiệu suất của các bộ biến tần năng lượng mặt trời (PV inverters), đánh giá công suất đầu vào DC từ tấm pin và công suất đầu ra AC.

5. Phân tích Tổng quát Chất lượng Điện:

   • Dùng để phân tích các vấn đề phức tạp về chất lượng điện trong mạng lưới công nghiệp, bao gồm sóng hài, dao động điện áp/dòng điện, và các hiện tượng quá độ.

Với khả năng đo lường chính xác, dải tần số rộng, phân tích chuyên sâu về động cơ/biến tần và khả năng tích hợp cao, Hioki PW3390 là công cụ không thể thiếu cho các kỹ sư, nhà khoa học và nhà sản xuất đang làm việc với các hệ thống điện tử công suất và động cơ tiên tiến.
