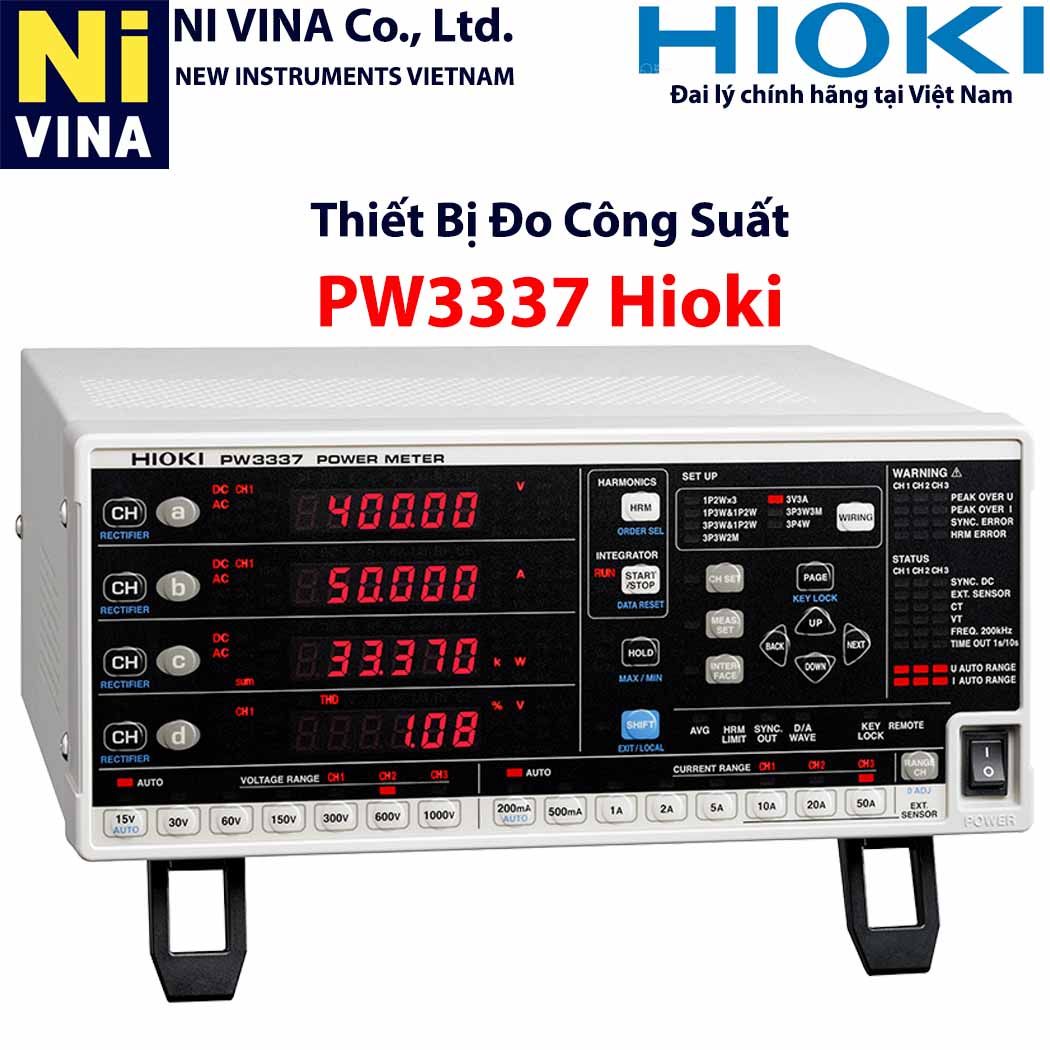

Thiết Bị Đo Công Suất PW3337

Model: PW3337

Brand: Hioki

Origin: Japan

Mô tả

Thiết Bị Đo Công Suất PW3337 Hioki là một đồng hồ đo công suất (Power Meter) để bàn 3 kênh, được thiết kế để đo lường công suất và các thông số điện năng khác với độ chính xác cao trên cả hệ thống điện một chiều (DC) và xoay chiều (AC), từ một pha đến ba pha bốn dây.

Thiết bị này là một công cụ mạnh mẽ và linh hoạt cho các ứng dụng nghiên cứu & phát triển (R&D), sản xuất, và kiểm soát chất lượng trong nhiều ngành công nghiệp.

đo công suất trên toàn bộ các thiết bị điện, từ các thiết bị một pha như thiết bị chạy bằng pin và điện tử gia dụng đến sử dụng công nghiệp và thiết bị điện ba pha trên 3 kênh đầu vào.

Máy thiết bị đo công suất cung cấp vùng phủ sóng từ DC đến tần số biến tần với sự hỗ trợ cho điện áp lên đến 1000 V và dòng điện đầu vào trực tiếp lên đến 65 A, đồng thời cũng có thể đo dòng điện lên đến 5000 A bằng cảm biến dòng điện tùy chọn.

Tính năng Thiết Bị Đo Công Suất PW3337

Đồng hồ đo nguồn AC / DC 3 kênh cho thiết bị một pha đến 3P4W như Động cơ, Biến tần, Điều hòa nguồn và Nguồn cung cấp

Hioki thiết bị đo công suất để bàn và máy phân tích điện là dụng cụ đo công suất tốt nhất trong lớp để đo các đường dây một pha đến ba pha với độ chính xác và độ Độ chính xác cao. Dòng PW3337 đo công suất trên toàn bộ các thiết bị điện, từ các thiết bị một pha như thiết bị chạy bằng pin và điện tử gia dụng đến sử dụng công nghiệp và thiết bị điện ba pha trên 3 kênh đầu vào. Máy thiết bị đo công suất cung cấp vùng phủ sóng từ DC đến tần số biến tần với sự hỗ trợ cho điện áp lên đến 1000 V và dòng điện đầu vào trực tiếp lên đến 65 A, đồng thời cũng có thể đo dòng điện lên đến 5000 A bằng cảm biến dòng điện tùy chọn.

Các tính năng Thiết Bị Đo Công Suất PW3337

Tương thích với điểm chuẩn SPECpower® (* 1) cho mức tiêu thụ điện năng của máy chủ
Đo DC và một pha 2 dây đến 3 pha 4 dây với đầu vào 3 kênh
Để phát triển và sản xuất động cơ, biến tần, bộ điều hòa nguồn, bộ nguồn và các thiết bị khác
Độ chính xác cơ bản có độ chính xác cao ±0,1% (*2)
Băng thông tần số rộng từ 0,1 Hz đến 100 kHz hoặc DC
Đo dòng điện cao lên đến 65 A của đầu vào trực tiếp
Đo sóng hài hài bậc 50 theo IEC 61000-4-7
Đo lường độ chính xác ngay cả với hệ số công suất thấp để thử nghiệm không tải máy biến áp và động cơ
Tích hợp thiết bị đầu cuối đầu vào cảm biến bên ngoài để đo lên đến 5000 A AC
Đồng bộ hóa lên đến 8 đơn vị để đo nhiều đơn vị
Tạo đồng hồ công suất 6 kênh bằng cách đồng bộ hóa hai thiết bị PW3337 và sử dụng ứng dụng PC miễn phí

* 1:SPECpower® là nhãn hiệu đã đăng ký của Standard Performance Assessment Corporation.
* 2:Để biết chi tiết đầy đủ, vui lòng tham khảo thông số kỹ thuật.

Các đặc điểm nổi bật của Hioki PW3337:

Đo lường đa dạng loại mạch:
- Hỗ trợ đo lường trên các mạch một pha 2 dây, một pha 3 dây, ba pha 3 dây, và ba pha 4 dây.
- 3 kênh đầu vào độc lập, cho phép đo đồng thời trên nhiều tải hoặc nhiều điểm trong một hệ thống phức tạp.
Dải đo và Độ chính xác cao:
- Điện áp: Dải đo từ 15 V đến 1000 V AC/DC.
- Dòng điện: Đo trực tiếp lên đến 65 A AC/DC. Có thể đo dòng lên đến 5000 A AC khi sử dụng cảm biến kẹp dòng tùy chọn.
- Tần số: Băng thông rộng từ DC, 0.1 Hz đến 100 kHz, cho phép đo chính xác các thiết bị sử dụng biến tần.
- Độ chính xác cơ bản: ±0.1% giá trị đọc (rdg.) ±0.1% thang đo (f.s.) cho công suất tác dụng (ở DC và 45 Hz đến 66 Hz). Đặc biệt chính xác ngay cả với hệ số công suất thấp (ví dụ, khi kiểm tra không tải của động cơ/máy biến áp).
Chức năng phân tích sóng hài (Harmonic Measurement):
- Đo lường và phân tích sóng hài điện áp, dòng điện và công suất lên đến bậc 50 theo tiêu chuẩn IEC 61000-4-7.
- Cung cấp các thông số như THD (Total Harmonic Distortion), thành phần cơ bản, mức hài từng bậc và góc pha.
Xử lý dữ liệu đồng thời: Xử lý song song tất cả dữ liệu công suất và hài, bao gồm giá trị RMS, giá trị trung bình, thành phần DC/AC, và các phép đo tích phân.
Khả năng tích hợp hệ thống:
- Tích hợp các giao diện truyền thông LAN, RS-232C tiêu chuẩn.
- Các model tùy chọn (-01, -03) có thêm giao diện GP-IB và các model (-02, -03) có ngõ ra analog (D/A output), tối ưu cho việc điều khiển từ xa và tích hợp vào các hệ thống kiểm tra tự động phức tạp (ATE).
Đo tích phân công suất: Thực hiện đo tích phân năng lượng (Wh, Ah) với độ chính xác được đảm bảo ngay cả khi công suất dao động mạnh trong quá trình tích phân.
Chức năng đồng bộ hóa đa thiết bị: Có thể đồng bộ hóa tới 8 thiết bị PW3337 để tạo thành một hệ thống đo lường đa kênh (ví dụ: tạo thành máy đo 6 kênh khi đồng bộ 2 thiết bị PW3337).
Chức năng bù trở kháng đường dây đầu vào: Thiết kế đặc biệt để giảm thiểu sự suy giảm độ chính xác khi đo dòng điện cao trực tiếp (lên đến 65A).

Thiết Bị Đo Công Suất PW3337 Hioki

Ứng dụng Thiết Bị Đo Công Suất PW3337 Hioki

Hioki PW3337 là một thiết bị đa năng và chính xác, được sử dụng rộng rãi trong các ứng dụng đòi hỏi đo lường điện năng chi tiết và đáng tin cậy:

Nghiên cứu và Phát triển (R&D) Thiết bị Điện:
- Động cơ và biến tần: Đo lường chính xác công suất, hiệu suất và phân tích sóng hài của động cơ, máy biến tần (inverter) ở cả phía DC và AC, cũng như trong các điều kiện tải khác nhau (tải nhẹ, tải nặng, không tải).
- Bộ nguồn và bộ điều hòa công suất (Power Conditioners): Đánh giá hiệu suất, hiệu quả chuyển đổi và chất lượng công suất của các bộ nguồn, bộ sạc, và bộ điều hòa công suất.
- Thiết bị điện gia dụng & công nghiệp: Phân tích mức tiêu thụ năng lượng và hiệu quả hoạt động của các thiết bị điện tử gia dụng, thiết bị công nghiệp phức tạp.
- Hệ thống năng lượng tái tạo: Đo lường công suất đầu vào/đầu ra của tấm pin mặt trời (phía DC) và hiệu suất của bộ biến tần điện mặt trời (inverter PV).
Sản xuất và Kiểm soát Chất lượng:
- Kiểm tra cuối dây chuyền sản xuất (End-of-line Testing): Đảm bảo các sản phẩm như động cơ, biến tần, bộ nguồn đáp ứng các thông số kỹ thuật về công suất và hiệu suất trước khi xuất xưởng.
- Đánh giá hiệu quả năng lượng: Xác minh hiệu suất tiết kiệm năng lượng của các thiết bị công nghiệp như máy nén khí, điều hòa không khí.
- Thử nghiệm tuân thủ tiêu chuẩn: Đảm bảo sản phẩm tuân thủ các quy định về tiêu thụ năng lượng và chất lượng điện.
Đánh giá Hiệu suất Máy chủ và Thiết bị IT:
- Tương thích với tiêu chuẩn SPECpower benchmark cho việc đo lường mức tiêu thụ điện năng của máy chủ, giúp tối ưu hóa hiệu quả năng lượng trong các trung tâm dữ liệu.
Phân tích Chất lượng Điện:
- Phát hiện và phân tích các vấn đề về sóng hài trong hệ thống điện, giúp chẩn đoán nguyên nhân gây ra sự cố, quá nhiệt, hoặc nhiễu trong mạng điện và thiết bị.

Với khả năng đo lường chính xác trên nhiều dải tần số và loại dòng điện (AC/DC), cùng với chức năng phân tích sóng hài và khả năng tích hợp tự động, Hioki PW3337 là một công cụ lý tưởng cho các kỹ sư phát triển sản phẩm, chuyên gia QC và các phòng thí nghiệm trong ngành điện và điện tử.

Liên hệ Đại lý chính hãng HIOKI tại Việt Nam:

CÔNG TY TNHH NI VINA

VP Hà Nội: Ô DV3-2.10, tầng 2, Tòa nhà CT2&3, KDT Dream Town,Tây Mỗ, Nam Từ Liêm, Hà Nội

VP HCM: Số 77, Tân Quỳ Tân Quý, Phường Tân Sơn Nhì, Quận Tân Phú, TPHCM

Hotline: 096.465.0110/ Email:marketing@nivina.com.vn

Fanpage: Thiết bị đo kiểm Nivina

Zalo OA: NI VINA instruments

Độ chính xác được đảm bảo: 1 năm

Các dạng mạch đo	1 pha 2 dây, 1 pha 3 dây, 3 pha 3 dây, 3 pha 4 dây (cài đặt dải đo điện áp/ dòng điện cho từng chế độ đấu dây)
Chức năng đo	Điện áp, Dòng điện, Công suất hoạt động, Công suất biểu kiến, Công suất phản kháng, Hệ số công suất, Góc pha, Tần số, Hiệu quả, Tích hợp hiện tại, Tích hợp công suất hoạt động, Thời gian tích hợp, Giá trị đỉnh dạng sóng điện áp, Giá trị đỉnh dạng sóng hiện tại, Hệ số đỉnh điện áp, Hệ số đỉnh hiện tại, dòng điện trung bình thời gian, Công suất hoạt động trung bình thời gian, Hệ số gợn sóng điện áp, Hệ số gợn sóng hiện tại
Thông số sóng Sóng hài	Dải tần số đồng bộ hóa: 10 Hz đến 640 Hz, Thứ tự phân tích lên đến thứ 50 Sóng hài giá trị RMS điện áp, giá trị Sóng hài dòng điện RMS, công suất hoạt động Sóng hài, Tổng biến dạng điện áp sóng hài, Tổng biến dạng dòng điện sóng hài, Dạng sóng cơ bản điện áp, Dạng sóng cơ bản hiện tại, Dạng sóng cơ bản công suất hoạt động, Dạng sóng cơ bản công suất biểu kiến, Dạng sóng cơ bản công suất phản kháng, Dạng sóng cơ bản hệ số công suất (hệ số công suất dịch chuyển), Dạng sóng cơ bản chênh lệch dòng điện điện áp, chênh lệch pha cơ bản điện áp liên kênh, lệch pha sóng cơ bản dòng điện liên kênh, Sóng hài% hàm lượng điện áp, Sóng hài dòng điện% hàm lượng, Sóng hài % hàm lượng công suất hoạt động (Các thông số sau có thể được tải xuống dưới dạng dữ liệu trong quá trình giao tiếp PC nhưng không được hiển thị: Sóng hài góc pha điện áp, góc pha Sóng hài dòng điện Sóng hài dòng điện điện áp chênh lệch pha)
Phạm vi đo lường (* 1)	[Điện áp] 0,15 V đến 1000 V AC/DC [Hiện hành] Đầu vào trực tiếp: 2 mA đến 65 A AC/DC Đối với phép đo AC/DC sử dụng CT6877A làm ví dụ: 4 A đến 2000 A AC/DC (Độ chính xác điển hình ±0,348%) Đối với phép đo AC sử dụng CT9667-01 làm ví dụ: 10 A đến 5000 A AC (Độ chính xác điển hình ±2,6%)
Đo lường tích hợp (Thời gian tích hợp lên đến 10.000 giờ)	[Hiện tại] Số chữ số được hiển thị: 6 chữ số (từ 0,00000 mAh, Tích hợp không phụ thuộc vào cực và giá trị Tổng) [Công suất hoạt động] Số chữ số được hiển thị: 6 chữ số (từ 0,00000 mWh, Tích hợp độc lập phân cực và giá trị Tổng)
Điện trở đầu vào (50/60 Hz)	[Điện áp] 2 MΩ, [Dòng điện] 1 mΩ trở xuống (đầu vào trực tiếp)
Độ chính xác cơ bản (Điện năng hoạt động)	± 0,1% rdg. ± 0,1% fs (DC) ± 0,1% rdg. ± 0,05% fs (45 Hz đến 66 Hz, ở đầu vào <50% fs) ± 0,15% rdg. (45 Hz đến 66 Hz, ở 50% fs ≤ Đầu vào)
Tốc độ làm mới hiển thị	5 lần / s đến 20 giây (phụ thuộc vào cài đặt thời gian trung bình)
Đặc tính tần số	DC, 0,1 Hz đến 100 kHz
Đầu ra D / A (Chỉ kiểu máy -02 / -03)	16 kênh (có thể chọn từ các mục sau), Đầu ra mức DC ±2 V, Đầu ra dạng sóng 1 V fs Đầu ra mức, đầu ra dạng sóng tức thời (điện áp, dòng điện, công suất hoạt động) Mức đầu ra (công suất biểu kiến, công suất phản kháng, hệ số công suất, hoặc khác) Đầu ra mức công suất hoạt động tốc độ cao
Chức năng	[Phương pháp chỉnh lưu] Cài đặt tỷ lệ AC + DC, AC + DC Umn, AC, DC, FND, Dải ô tự động, Trung bình, VT hoặc CT, Điều khiển đồng bộ, MAX / MIN hoặc các chức năng khác
Kết nối	Chuẩn RS-232C / LAN, (kiểu -01 / -03 cũng bao gồm GP-IB)
Nguồn	100 đến 240 V AC, 50/60 Hz, tối đa 40 VA.
Kích thước và khối lượng	305 mm (12,01 in) W × 132 mm (5,20 in) H × 256 mm (10,08 in) D, 5,6 kg (197,5 oz)
Phụ kiện	Hướng dẫn sử dụng × 1, Hướng dẫn đo × 1, Dây nguồn × 1

*1:TỐI THIỂU/TỐI ĐA. giá trị dòng điện và Độ chính xác sẽ khác nhau tùy thuộc vào cảm biến dòng điện được sử dụng.
