Duy trì và quản lý nguồn điện cũng như phân tích sự cố dễ dàng và đáng tin cậy hơn bao giờ hết
Tầm quan trọng thiết yếu của năng lượng điện trong xã hội ngày nay đòi hỏi phải bảo trì và quản lý hàng ngày để đảm bảo rằng các sự cố không xảy ra.
Khi chúng xảy ra, chẳng hạn như do lỗi thiết bị hoặc nhu cầu tăng đột ngột, các kỹ sư phải đối mặt với nhu cầu phân tích nguyên nhân nhanh chóng.

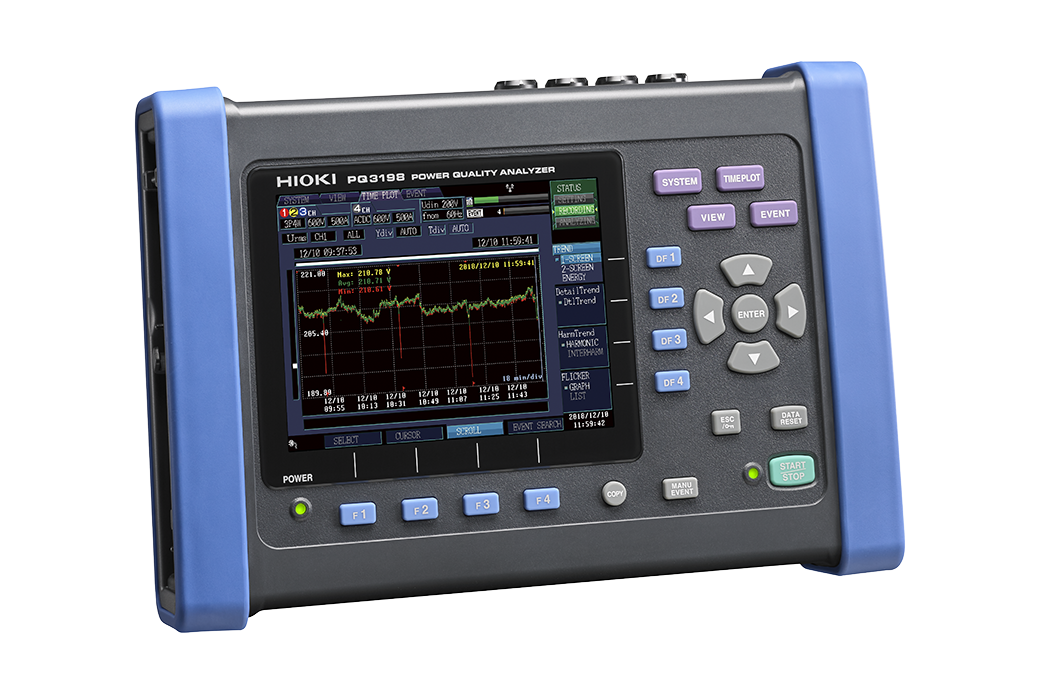

MÁY PHÂN TÍCH CHẤT LƯỢNG ĐIỆN PQ3198 và PQ3100 cung cấp hỗ trợ mạnh mẽ cho nhân viên hiện trường, những người cần phân tích các đặc tính điện năng dưới dạng các khả năng đo lường, nắm bắt một cách đáng tin cậy toàn bộ phạm vi dị thường điện năng và đặc biệt dễ sử dụng trong toàn bộ trải nghiệm người dùng, từ kết nối thiết bị đến ghi dữ liệu.

Phân tích các vấn đề về nguồn điện của thiết bị
Nắm bắt toàn bộ các bất thường về nguồn điện, bao gồm gián đoạn tạm thời, giảm điện áp và dao động tần số, đồng thời ghi lại các xu hướng để giúp điều tra nguyên nhân gây ra sự cố và ngừng đột ngột của thiết bị.

Ghi dữ liệu chất lượng cho hệ thống điện
Ghi lại các dao động về điện áp, dòng điện, công suất, sóng hài và nhấp nháy khi kết nối hệ thống có nhiều biến đổi như nguồn năng lượng tái tạo hoặc trạm sạc xe điện với lưới điện.
Dễ dàng phân tích dữ liệu với phần mềm PQ ONE đi kèm.

Đo nguồn AC/DC
Sử dụng các cảm biến dòng điện tự động về không AC/DC để đo dòng điện một chiều một cách chính xác trong khoảng thời gian dài.
Vì các cảm biến được cung cấp bởi thiết bị nên không cần thiết lập nguồn điện riêng.

Đồng thời ghi lại dạng sóng sự kiện và biểu đồ xu hướng
< 30 giây dữ liệu xu hướng biến động sự kiện >
Khi xảy ra hiện tượng tăng điện áp, sụt giảm hoặc dòng điện khởi động, PQ3198/PQ3100 có thể đồng thời ghi lại dao động giá trị 1/2 RMS trong 30 giây.

Giám sát từ xa chất lượng nguồn điện của trang web [GENNECT One SF4000]
Nhận kết quả đo lường từ trang web việc làm trong thời gian thực và hiển thị/lưu chúng trên PC của bạn.
Chuyển ngay lập tức và tự động các tệp đo lường sự kiện chất lượng nguồn điện sang PC của bạn.
Bản thân máy phân tích chất lượng điện năng có thể được điều khiển từ xa từ PC của bạn để thay đổi các điều kiện sự kiện.

Tiêu chuẩn quốc tế IEC 61000-4-30 Ed. 3 Tuân thủ loại A
PQ3198 tuân thủ IEC 61000-4-30 Ed. 3 Tiêu chuẩn loại A.
Kết quả là, nó có thể thực hiện các tác vụ đo lường bắt buộc theo tiêu chuẩn như tính toán liên tục, không khe hở; phát hiện các sự kiện như tăng, giảm và gián đoạn; và đồng bộ hóa thời gian bằng GPS (tùy chọn).

Hạng A
Một phần của tiêu chuẩn quốc tế IEC 61000-4-30, Loại A xác định các thông số chất lượng điện năng, độ chính xác và tuân thủ tiêu chuẩn để tạo thuận lợi cho việc so sánh và thảo luận về kết quả đo từ các thiết bị khác nhau.

Điện áp cao, hiệu suất băng rộng
PQ3198 có thể đo điện áp thoáng qua lên đến 6000 V kéo dài chỉ với 0,5 μs (2 MS/s).
Nó cũng có thể đo các thành phần sóng hài bậc cao từ 2 kHz đến 80 kHz.
Khi các bộ biến tần được sử dụng rộng rãi, các sự cố và hỏng hóc trong dải tần số đó ngày càng trở nên phổ biến.

Đo hai mạch
Do kênh điện áp thứ tư của PQ3198 được cách ly với ba kênh điện áp đầu tiên nên thiết bị có thể đo công suất và hiệu suất trên hai mạch riêng biệt.

Các ứng dụng
• Đo lường/giám sát đồng thời các mặt sơ cấp (AC) và thứ cấp (DC) của bộ sạc nhanh EV
• Đo lường/giám sát đồng thời phía sơ cấp (DC) và thứ cấp (AC) của hệ thống điện mặt trời
• Đo đồng thời phía sơ cấp (DC) và thứ cấp (AC) của biến tần DC/AC (3 pha)
• Đo đồng thời các mặt sơ cấp và thứ cấp của UPS
• Đo đồng thời mạch cấp nguồn (AC) và mạch điều khiển (DC)
• Đo đồng thời đường dây 3 pha và đường dây đất
• Đo đồng thời đường trung tính để dò chạm đất

Xác minh chất lượng điện được cung cấp bởi bộ sạc nhanh EV
Do kênh điện áp thứ tư của PQ3198 được cách ly với ba kênh điện áp đầu tiên nên thiết bị có thể đo công suất và hiệu suất trên hai mạch riêng biệt.
Ví dụ: bạn có thể xác minh chất lượng của đầu vào (AC) và đầu ra (DC) của bộ sạc nhanh EV đồng thời đo công suất và hiệu suất giữa đầu vào và đầu ra.

Đo biến tần đơn giản
PQ3198 có thể đo phía thứ cấp của bộ biến tần với tần số cơ bản từ 40 đến 70 Hz và tần số sóng mang lên đến 20 kHz.
Nó cũng có thể đo hiệu quả của bộ biến tần DC/3 pha.

*Để đo biến tần chính xác hơn, HIOKI khuyên dùng MÁY PHÂN TÍCH CÔNG SUẤT PW6001 hoặc PW3390.

Không cần nguồn điện bên ngoài
Vì nguồn cảm biến được cung cấp bởi thiết bị nên không cần bộ chuyển đổi AC khi sử dụng cảm biến AC/DC hoặc cảm biến linh hoạt.

Đo dòng 400 Hz
Ngoài 50/60 Hz, PQ3198 có thể đo tần số dòng 400 Hz

Mảng rộng của phạm vi để chứa tất cả các ứng dụng
Sử dụng các cảm biến HIOKI trong một loạt các ứng dụng để đo thiết bị từ phía thứ cấp của CT cho đến hệ thống dây điện cao thế.
CT7136 cung cấp ba phạm vi (50 A/500 A), cũng như các cảm biến linh hoạt của HIOKI (50 A/500 A/5000 A).
Do phạm vi đo lường hiệu quả mở rộng tới 120% phạm vi danh nghĩa nên có thể sử dụng các cảm biến linh hoạt để đo dòng điện lên tới 6000 A.

Hiển thị thông số dễ hiểu
Vì bạn có thể chuyển đổi màn hình để hiển thị tất cả các thông số đo trong khi quá trình đo đang được tiến hành nên thật dễ dàng để kiểm tra các điều kiện.
*Ảnh chụp màn hình hiển thị màn hình PQ3100.

Tự động phát hiện cảm biến để tránh đo sai
Chỉ cần kết nối các cảm biến hiện tại, chạm vào "Cảm biến" trên màn hình và thiết bị sẽ tự động phát hiện các loại cảm biến và phạm vi dòng điện tối đa

Chức năng thiết lập đơn giản để cấu hình đơn giản các tham số ghi
Chỉ cần chọn cài đặt trước phù hợp với ứng dụng của bạn và nhạc cụ sẽ tự động định cấu hình các tham số ghi.

Đồng bộ hóa thời gian GPS
GPS OPTION PW9005 có thể được sử dụng để sửa thời gian bên trong của thiết bị thành thời gian chuẩn UTC.
Khả năng này giúp loại bỏ mọi chênh lệch thời gian giữa các thiết bị để cho phép phân tích duy trì tính đồng thời của các hiện tượng được đo bằng nhiều thiết bị.

Ghi lại sự bất thường về nguồn điện một cách đáng tin cậy với các cài đặt đơn giản
PQ3198 và PQ3100 có thể đo tất cả các thông số cùng một lúc, bao gồm công suất, sóng hài và dạng sóng dị thường.

Điện áp thoáng qua
Điện áp tăng
Điện áp giảm
Gián đoạn
dao động tần số
xâm nhập hiện tại
sóng hài
sóng hài bậc cao
Mất cân bằng

Phân tích dữ liệu và tạo báo cáo với phần mềm phân tích chất lượng điện PQ ONE của HIOKI
Nhóm dữ liệu từ các vị trí, thời gian và ngày đo khác nhau vào các thư mục và xem chúng cùng nhau.

< Chức năng báo cáo nhanh >
Nhóm các biểu đồ xu hướng cho nhiều bộ dữ liệu lại với nhau và xuất chúng dưới dạng báo cáo.
Tính năng này hữu ích khi bạn muốn so sánh ngày từ một lần ghi lặp lại hoặc dữ liệu từ nhiều vị trí.

< Hiển thị danh sách dữ liệu phân tích >
Hiển thị dữ liệu đo lường chi tiết, bao gồm thống kê sự kiện, danh sách sự kiện và biểu đồ sự kiện.
Chỉ cần chọn các tham số bạn cần xuất ra báo cáo.

Danh sách sự kiện < PQ ONE >
Hiển thị thống kê về các sự kiện theo ngày hoặc thời gian trong ngày.
Tính năng này giúp bạn dễ dàng phát hiện ra những bất thường về nguồn điện xảy ra vào những thời điểm cụ thể trong ngày hoặc vào những ngày cụ thể trong tuần.

Thống kê sự kiện < PQ ONE >
Hiển thị thống kê về các sự kiện theo ngày hoặc thời gian.
Tính năng này giúp bạn dễ dàng phát hiện ra những bất thường xảy ra vào những thời điểm cụ thể trong ngày hoặc vào những ngày cụ thể trong tuần.
Ngoài ra, bạn có thể thực hiện phân tích đường cong ITIC (CBEMA) (sử dụng đường cong dung sai), được sử dụng bởi các tiêu chuẩn quản lý chất lượng điện năng ở Hoa Kỳ.

Chức năng đánh giá EN 50160 < PQ ONE >
Đánh giá xem dữ liệu có tuân thủ tiêu chuẩn EN 50160 hay không bằng cách phân tích dữ liệu và đưa ra phán đoán dựa trên dao động điện áp trong khoảng thời gian xu hướng.
Bạn cũng có thể tùy chỉnh các tiêu chí và thông số đánh giá. Báo cáo thống kê chất lượng điện năng IEEE 519 TDD và GB cũng có sẵn.

Chương trình Ứng dụng PC < GENNECT Cross cho Windows >
*Bản cập nhật trong tương lai của PQ3198 được lên lịch để cung cấp khả năng tương thích.

Đồng thời giám sát tất cả dữ liệu trong thời gian thực

Kết nối dụng cụ đo với PC bằng cáp LAN*
Phần mềm tự động nhận dạng thiết bị đo kết nối mạng LAN
Hiển thị dữ liệu thu được dưới dạng biểu đồ trong thời gian thực
Quản lý và lưu kết quả bằng phần mềm
Liệt kê các giá trị MAX, MIN và AVG (Thời gian hiển thị của dữ liệu MAX & MIN)
* Hoạt động được đảm bảo cho tối đa 15 đơn vị. Vui lòng liên hệ với nhà phân phối Hioki gần nhất đối với các kết nối vượt quá 15

Đồng thời ghi lại dạng sóng sự kiện và biểu đồ xu hướng

Khi một sự kiện xảy ra, thiết bị sẽ ghi lại dạng sóng tức thời trong 0,2 giây.
Có thể đặt đồng thời các trình kích hoạt cho tất cả các tham số sự kiện và bạn có thể kiểm tra dữ liệu đã ghi trên màn hình trong khi quá trình đo đang diễn ra.
