Bơm tay đa chức năng PV411
Bơm tay đa chức năng PV411
Model: PV411
Brand: Druck
Origin: UK/CHINA
Mô tả
Bơm tay đa chức năng PV411 thực chất là tên gọi của một Bộ Kit (Test Kit) bao gồm Bơm tạo áp Druck PV411A cùng với các phụ kiện đi kèm để thực hiện các phép thử áp suất thủy lực và khí nén. Trung tâm của bộ kit này là bơm tay đa năng PV411A, nổi tiếng với khả năng "bốn trong một" vượt trội.
I. Mô tả Bơm Tạo Áp Druck PV411A (Máy chính của Kit PV411-HP)
Druck PV411A là một bơm tay đa chức năng, chất lượng cao, được thiết kế đặc biệt để tạo ra áp suất và chân không cho các ứng dụng kiểm tra và hiệu chuẩn tại hiện trường. Nó được coi là một giải pháp thay thế hiệu quả cho việc mang theo nhiều loại bơm tay khác nhau, tích hợp khả năng của bốn bơm riêng biệt vào một thiết bị duy nhất:
- Bơm áp suất khí nén (Pneumatic Pressure): Tạo áp suất dương bằng khí.
- Bơm chân không (Vacuum): Tạo áp suất âm (chân không).
- Bơm áp suất thủy lực (Hydraulic Pressure): Tạo áp suất dương bằng chất lỏng.
- Kiểm soát áp suất thấp (Low Pressure Fine Control): Khả năng điều chỉnh và duy trì áp suất cực thấp với độ chính xác cao (ví dụ: inH2O).
Thiết bị này được chế tạo để bền bỉ, nhẹ và có thiết kế công thái học, giúp người dùng thoải mái khi vận hành.
II. Ứng dụng chính của Bộ Kit PV411-HP
Bộ kit Druck PV411-HP (hoặc PV411A) là công cụ lý tưởng cho các kỹ sư và kỹ thuật viên trong nhiều ngành, phục vụ việc kiểm tra và hiệu chuẩn đa dạng:
- Hiệu chuẩn cảm biến áp suất: Dùng để tạo ra các điểm áp suất tham chiếu cho việc hiệu chuẩn các loại cảm biến, bộ truyền tín hiệu, đồng hồ đo áp suất cơ khí và điện tử.
- Kiểm tra công tắc áp suất: Xác định chính xác điểm đóng/ngắt của các công tắc áp suất.
- Kiểm tra rò rỉ: Tạo áp suất để kiểm tra độ kín của hệ thống đường ống, van, hoặc các thiết bị áp lực.
- Thử nghiệm thiết bị thủy lực và khí nén: Áp dụng áp suất cần thiết để kiểm tra hoạt động của xi lanh, van, ống dẫn.
- Phòng thí nghiệm và Xưởng sản xuất: Dùng làm nguồn áp suất chi phí thấp cho các tác vụ kiểm tra, thử nghiệm trong phòng lab hoặc xưởng.
- Hàng không vũ trụ: Kiểm tra hệ thống áp suất trong máy bay.
- Dầu khí: Hiệu chuẩn các thiết bị áp suất trên các giàn khoan, đường ống dẫn.
III. Các tính năng và công nghệ nổi bật của PV411A
- Thiết kế "Bốn trong một":
- Áp suất khí nén: Lên đến 40 bar (600 psi).
- Áp suất thủy lực: Lên đến 700 bar (10.000 psi).
- Chân không: Lên đến -96 kPa (-28.5 inHg).
- Điều khiển áp suất thấp: Khả năng kiểm soát tinh tế ở dải áp suất rất thấp.
- Khả năng mồi chân không độc đáo (Unique Vacuum Priming): Loại bỏ không khí bị kẹt trong hệ thống thủy lực, giúp quá trình tạo áp suất thủy lực trở nên dễ dàng và hiệu quả, không gặp phải vấn đề "khóa khí" (airlocks).
- Bộ điều chỉnh thể tích nhạy (Highly Sensitive Volume Adjuster): Cho phép kiểm soát áp suất và chân không một cách chính xác, tinh tế, giảm thiểu sức lực cần thiết so với các bơm tay thông thường.
- Van chọn áp suất/chân không: Ngoài việc chọn chế độ, van này còn cung cấp khả năng xả áp suất (relief) chính xác trong cả chế độ khí nén và thủy lực.
- Bảo vệ quá áp điều chỉnh được (Adjustable Overpressure Protection Valve): Có thể cài đặt để xả áp suất an toàn từ 300 psi đến 10.000 psi, ngăn ngừa hư hại cho thiết bị đang kiểm tra và đảm bảo an toàn.
- Bình chứa dầu thủy lực tháo rời (Removable Hydraulic Reservoir): Có thể tháo rời mà không cần xả hết chất lỏng, tăng tính tiện lợi. Bình chứa cũng có tính năng an toàn tích hợp để xả áp nếu vô tình bị quá áp.
- Độ bền cao: Các bộ phận bên trong được làm từ thép không gỉ, nhôm anot hóa, PTFE và các vật liệu bền khác, đảm bảo tuổi thọ cao và khả năng hoạt động ổn định trong môi trường khắc nghiệt.
- Đầu xoay 240°: Cho phép người dùng dễ dàng quan sát các chỉ thị tham chiếu.
IV. Các dòng bơm tay đa chức năng thuộc dòng PV411 Druck
- PV411A : Bơm tay đa chức năng
- PV411A-20: Bơm tay đa chức năng
- PV411A-HP: Bơm tay khí nén và thủy lực test kit
- PV411A-P: Bơm tay khí nén test kit
- PV411A-HA: Bộ bơm tay và phụ kiện PV411-HA Hyd kit
- PV411A-104: Dành cho Bất kỳ dải áp suất nào, BSP hoặc NPT
- PV411A-104S: Dành cho Bất kỳ dải áp suất nào, BSP hoặc NPT-ATEX
Liên hệ Đại lý chính hãng DRUCK tại Việt Nam:
CÔNG TY TNHH NI VINA
VP Hà Nội: Ô DV3-2.10, tầng 2, Tòa nhà CT2&3, KDT Dream Town,Tây Mỗ, Nam Từ Liêm, Hà Nội
VP HCM: Số 77, Tân Quỳ Tân Quý, Phường Tân Sơn Nhì, Quận Tân Phú, TPHCM
Hotline: 096.465.0110/ Email:marketing@nivina.com.vn
Fanpage: Thiết bị đo kiểm Nivina
Zalo OA: NI VINA instruments
Thông số kỹ thuật cơ bản của PV411A (Kit PV411-HP)
- Phạm vi áp suất:
- Khí nén: 0 đến 40 bar (0 đến 600 psi).
- Thủy lực: 0 đến 700 bar (0 đến 10.000 psi).
- Chân không: 0 đến -96 kPa (0 đến -28.5 inHg).
- Môi chất thủy lực: Nước cất (không cồn), dầu khoáng 40 wt. (Đối với hoạt động kết hợp thủy lực và khí nén, khuyến nghị dùng nước cất).
- Vật liệu cấu tạo: Thép không gỉ, nhôm anot hóa, cao su Nitrile, acrylic, PTFE, polyurethane, Delrin, nylon.
- Kết nối áp suất: 1/4 inch NPT female (hoặc BSP female tùy phiên bản).
- Thể tích bình chứa thủy lực: 100 cc (tùy chọn 200 cc).
- Kích thước (Dài x Rộng x Sâu): Khoảng 260 mm x 135 mm x 95 mm (10.2 in x 5.3 in x 3.7 in).
- Trọng lượng: Khoảng 1.13 kg (2.5 lb).

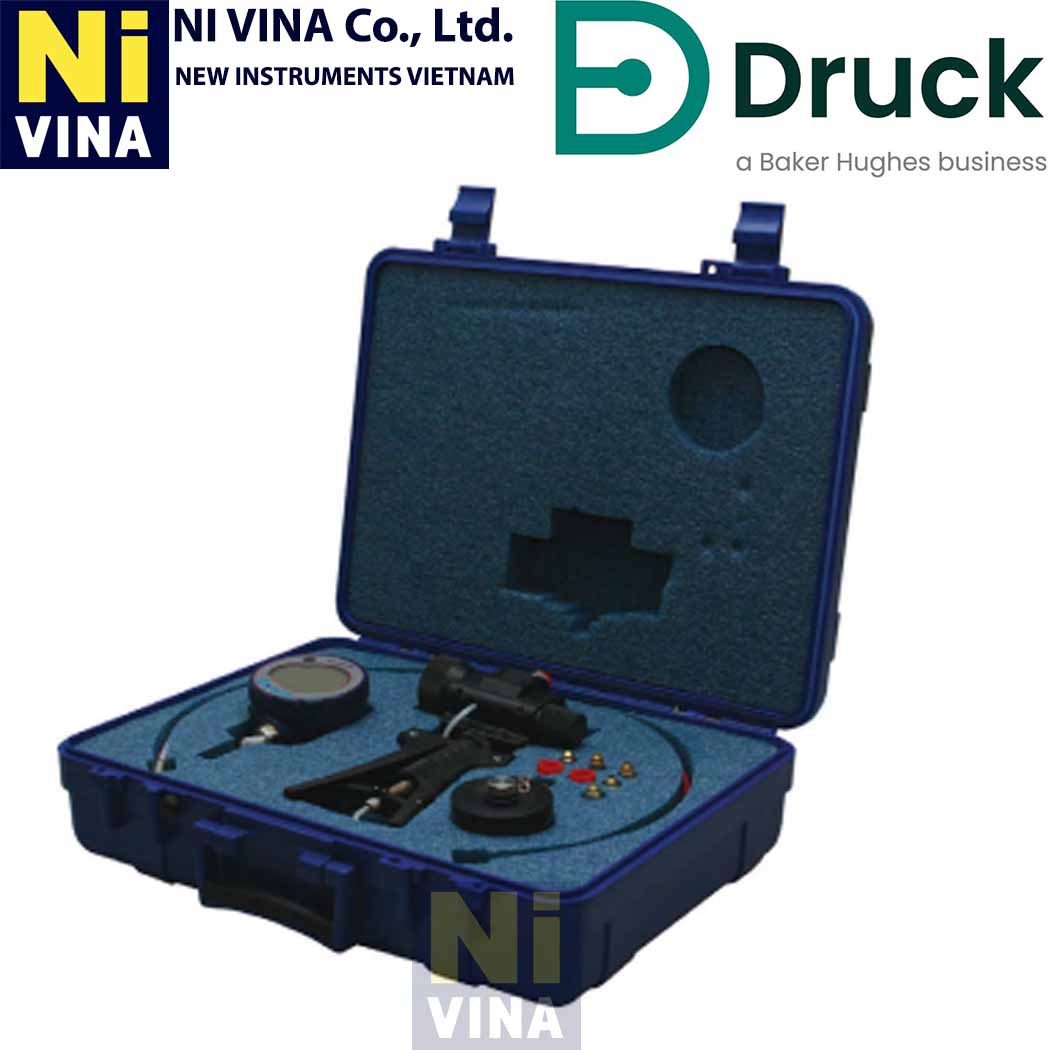

Bộ Kit PV411-HP thường bao gồm bơm PV411A, vali vận chuyển chắc chắn, bộ dây dẫn áp suất cao, các bộ chuyển đổi kết nối (adapter) và bộ gioăng dự phòng. Một số bộ kit có thể đi kèm với một đồng hồ đo áp suất kỹ thuật số (ví dụ: DPI104) để tạo thành một giải pháp hiệu chuẩn hoàn chỉnh.
PV411A là một công cụ đáng tin cậy và linh hoạt, được các chuyên gia đánh giá cao nhờ khả năng thay thế nhiều thiết bị riêng lẻ, giúp tối ưu hóa công việc hiệu chuẩn tại hiện trường.
Process / Calibration/Pressure Calibration/Calibration Pumps Template
| Style (pumps) | Hydraulic, Pneumatic, Pneumatic and Hydraulic |
| Maximum Range Pressure (Gauges) | 10000 psi |
| Maximum Range Vacuum | -14 |
| Fluid Compatability | Air, Hydraulic Oil, Water |
| Adjustable Vent Release | Yes |
| Adjustable Vacuum Release | Yes |
| Kits Available | Yes |
Test Equipment General Attributes
| Unique Features | Includes pneumatic and hydraulic accessories |
| Product Weight | 2.5 LBS |
| Product Height | 10.2 IN |
| Product Length | 5.3 IN |
| Product Width | 3.7 IN |
| Shipping Weight | 2.80 LBS |
| HTS/Schedule B Number | 8414208090 |
| ECCN Number | EAR99 |
| Country of Origin | China |
| Druck PV411A General Specifications | |
| Pressure ranges | • Pneumatic: 0 to 600 psi • Hydraulic: 0 to 10,000 psi • Vacuum: 0 to 28.5 inHg |
| Hydraulic media | Designed for operation with distilled water (no alcohol), mineral oil equal to 40 wt. For combined hydraulic and pneumatic operations it is recommended to use distilled water during hydraulic operation. |
| Materials | Stainless steel, anodized aluminum, Nitrile rubber, acrylic, PTFE, polyurethane, Delrin and nylon |
| Pressure connections | 1/4 in NPT female |
| Reservoir connection | 1/4 BSP female |
| Reservoir volume | 100 cc |
| Optional large volume reservoir | 200 cc |
| Total weight | 2.5 lb |
| Dimensions (l x w x d) | 10.2 in x 5.3 in x 3.7 in |
