Thiết Bị Hiệu Chuẩn Tĩnh Máy Bay ADTS405-MkII

Model: ADTS405

Brand: Druck

Origin: UK

Mô tả

Thiết Bị Hiệu Chuẩn Tĩnh Máy Bay ADTS405-MkII - Hệ thống Pitot-Static trên máy bay là tập hợp các cảm biến và đường ống đo lường áp suất không khí bên ngoài để cung cấp dữ liệu quan trọng cho các thiết bị bay như:

Cao độ kế (Altimeter): Đo độ cao dựa trên áp suất tĩnh (Static Pressure - Ps).
Đồng hồ tốc độ bay (Airspeed Indicator): Đo tốc độ bay dựa trên chênh lệch giữa áp suất toàn phần (Total/Pitot Pressure - Pt) và áp suất tĩnh (Ps).
Đồng hồ tốc độ leo/xuống (Rate of Climb Indicator - VSI): Đo tốc độ thay đổi độ cao.
Máy tính dữ liệu không khí (Air Data Computer - ADC): Xử lý các tín hiệu áp suất để tính toán các thông số bay khác.

Druck ADTS405 là thiết bị chuyên dụng để tạo ra và kiểm soát chính xác các áp suất (Ps và Pt) mô phỏng các điều kiện bay thực tế, từ đó kiểm tra độ chính xác và chức năng của các thiết bị bay nói trên.

Các phiên bản chính Thiết Bị Hiệu Chuẩn Tĩnh Máy Bay ADTS405-MkII

ADTS405 có một số phiên bản để phù hợp với các môi trường và yêu cầu sử dụng khác nhau:

ADTS 405 (Rack-Mounted Unit): Là một mô-đun gắn tủ rack (19 inch), dùng trong phòng thí nghiệm, xưởng bảo dưỡng hoặc tích hợp vào các hệ thống kiểm tra tự động (ATE). Nó yêu cầu kết nối với nguồn áp suất và chân không bên ngoài.

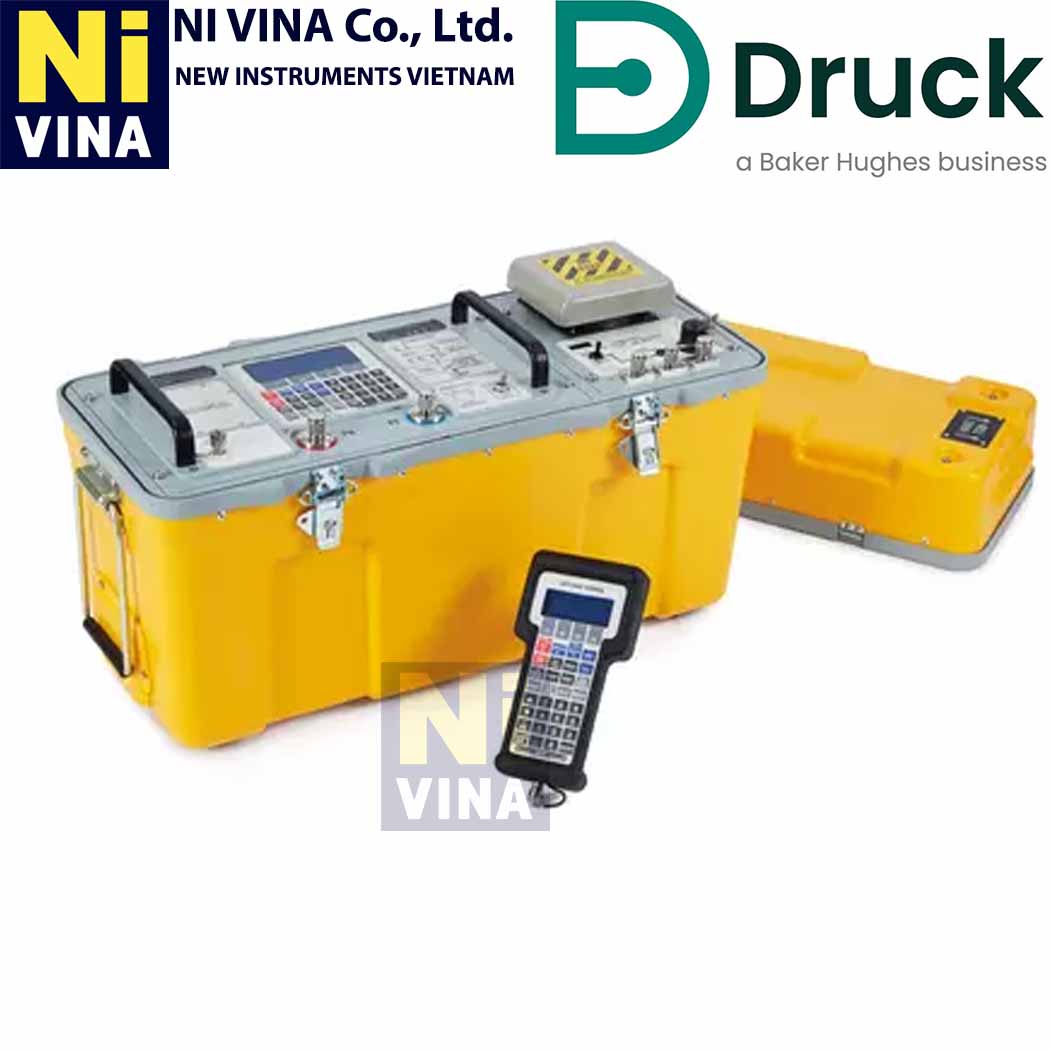

ADTS 405F (Transportable Flight Line Unit): Đây là một đơn vị di động, tự chứa, có tích hợp nguồn áp suất/chân không bên trong, được đặt trong một vỏ bảo vệ tiêu chuẩn quân sự. Rất lý tưởng cho việc hiệu chuẩn và mô phỏng trực tiếp trên đường bay (flightline).
ADTS 405C (Towable Cart Unit): Một đơn vị tự chứa với cả nguồn áp suất/chân không, được gắn trên xe đẩy có thể kéo được. Phù hợp cho những nơi cần tính bảo mật cao và có không gian lưu trữ cho ống và phụ kiện.

Ứng dụng chính Thiết Bị Hiệu Chuẩn Tĩnh Máy Bay ADTS405-MkII

ADTS405 được sử dụng rộng rãi trong ngành hàng không vũ trụ và quốc phòng:

Bảo dưỡng, Sửa chữa và Đại tu (MRO - Maintenance, Repair, and Overhaul): Kiểm tra định kỳ và sửa chữa các thiết bị đo lường dữ liệu không khí trên máy bay.
Sản xuất máy bay và linh kiện: Kiểm tra chất lượng và hiệu chuẩn các thiết bị bay trong quá trình sản xuất.
Phòng thí nghiệm hiệu chuẩn hàng không: Cung cấp nguồn áp suất tham chiếu chính xác để hiệu chuẩn các thiết bị test.
Kiểm tra RVSM (Reduced Vertical Separation Minima): Đảm bảo máy bay tuân thủ các yêu cầu về độ chính xác cao khi bay trong không phận RVSM.
Nghiên cứu và Phát triển (R&D): Mô phỏng điều kiện bay để thử nghiệm các hệ thống hàng không mới.
Quân sự: Được nhiều lực lượng không quân trên thế giới sử dụng làm thiết bị tiêu chuẩn.

Các tính năng và công nghệ nổi bật Thiết Bị Hiệu Chuẩn Tĩnh Máy Bay ADTS405

Độ chính xác cao:
- Sử dụng công nghệ cảm biến áp suất tiên tiến của Druck, đặc biệt là cảm biến TERPS (Trench Etched Resonant Pressure Sensor), mang lại độ chính xác vượt trội, độ ổn định và độ trôi thấp.
- Đảm bảo tuân thủ các yêu cầu khắt khe của RVSM (Reduced Vertical Separation Minima).
Hai kênh điều khiển áp suất độc lập:
- Điều khiển đồng thời cả áp suất tĩnh (Ps) và áp suất toàn phần (Pt), cho phép mô phỏng chính xác các thông số bay.
Khả năng lập trình đa dạng:
- Có thể lập trình hoàn toàn cho nhiều loại máy bay (cánh cố định hoặc máy bay trực thăng) và các envelope hoạt động khác nhau.
- Cho phép kiểm tra tự động các thông số như độ cao, tốc độ bay, tốc độ leo/xuống, số Mach, tỷ số áp suất động cơ (EPR).
Bảo vệ thiết bị đo lường của máy bay:
- Được thiết kế với các cơ chế bảo vệ tiên tiến để đảm bảo các thiết bị trên máy bay không bị hư hại trong quá trình kiểm tra.
Giao diện người dùng thân thiện:
- Có màn hình hiển thị cục bộ và bàn phím trên panel trước.
- Tùy chọn thiết bị đầu cuối điều khiển từ xa (remote hand terminal) giúp một người vận hành có thể điều khiển thiết bị từ buồng lái, nâng cao hiệu quả.
Tích hợp kiểm tra rò rỉ:
- Có khả năng thực hiện các bài kiểm tra rò rỉ tự động trên hệ thống Pitot-Static của máy bay.
Kết nối và điều khiển linh hoạt:
- Hỗ trợ giao diện IEEE 488 (GPIB) để tích hợp vào các hệ thống kiểm tra tự động.
- Cổng Ethernet để kết nối mạng.
Vững chắc và đáng tin cậy:
- Thiết kế bền bỉ, chịu được môi trường khắc nghiệt trong nhà xưởng hoặc trên đường bay.

Liên hệ Đại lý chính hãng DRUCK tại Việt Nam:

CÔNG TY TNHH NI VINA

VP Hà Nội: Ô DV3-2.10, tầng 2, Tòa nhà CT2&3, KDT Dream Town,Tây Mỗ, Nam Từ Liêm, Hà Nội

VP HCM: Số 77, Tân Quỳ Tân Quý, Phường Tân Sơn Nhì, Quận Tân Phú, TPHCM

Hotline: 096.465.0110/ Email:marketing@nivina.com.vn

Fanpage: Thiết bị đo kiểm Nivina

Zalo OA: NI VINA instruments

Thông số kỹ thuật Thiết Bị Hiệu Chuẩn Tĩnh Máy Bay ADTS405-MkII

Dải đo độ cao (Altitude): Từ -3.000 ft đến 80.000 ft (hoặc lên đến 100.000 ft với bơm chân không phù hợp).
Dải đo tốc độ bay (Airspeed): Từ 10 knots đến 850 knots (hoặc 1.000 knots).
Dải tốc độ thay đổi độ cao (Rate of Climb - ROC): Từ 0 đến 6.000 ft/phút (hoặc 100.000 ft/phút tùy chọn).
Độ chính xác Alt (độ cao): Ví dụ: ±3 ft tại mực nước biển, ±7 ft tại 30.000 ft (bao gồm phi tuyến tính, độ trễ, độ lặp lại trên toàn dải nhiệt độ hoạt động, độ trôi 12 tháng và độ không đảm bảo của chuẩn hiệu chuẩn).
Độ chính xác Airspeed: Ví dụ: ±0.5 knots tại 50 knots, ±0.07 knots tại 550 knots.
Đơn vị đo: feet, mét, knots, km/hr, mph, mbar, inHg, inH2O, mmHg, kPa, hPa, psi.
Nguồn cấp: 100/120/230 Vac, 50/60 Hz hoặc 115 Vac 400 Hz.
Kích thước (Rack-Mounted): Khoảng 485 mm x 270 mm x 305 mm (19 in x 10.5 in x 12 in).
Trọng lượng: Khoảng 13 kg (29 lb) đối với phiên bản rack.

ADTS405 là một giải pháp then chốt cho việc đảm bảo an toàn và hiệu suất của các hệ thống dữ liệu không khí trên máy bay, là công cụ tin cậy cho các chuyên gia hàng không.
