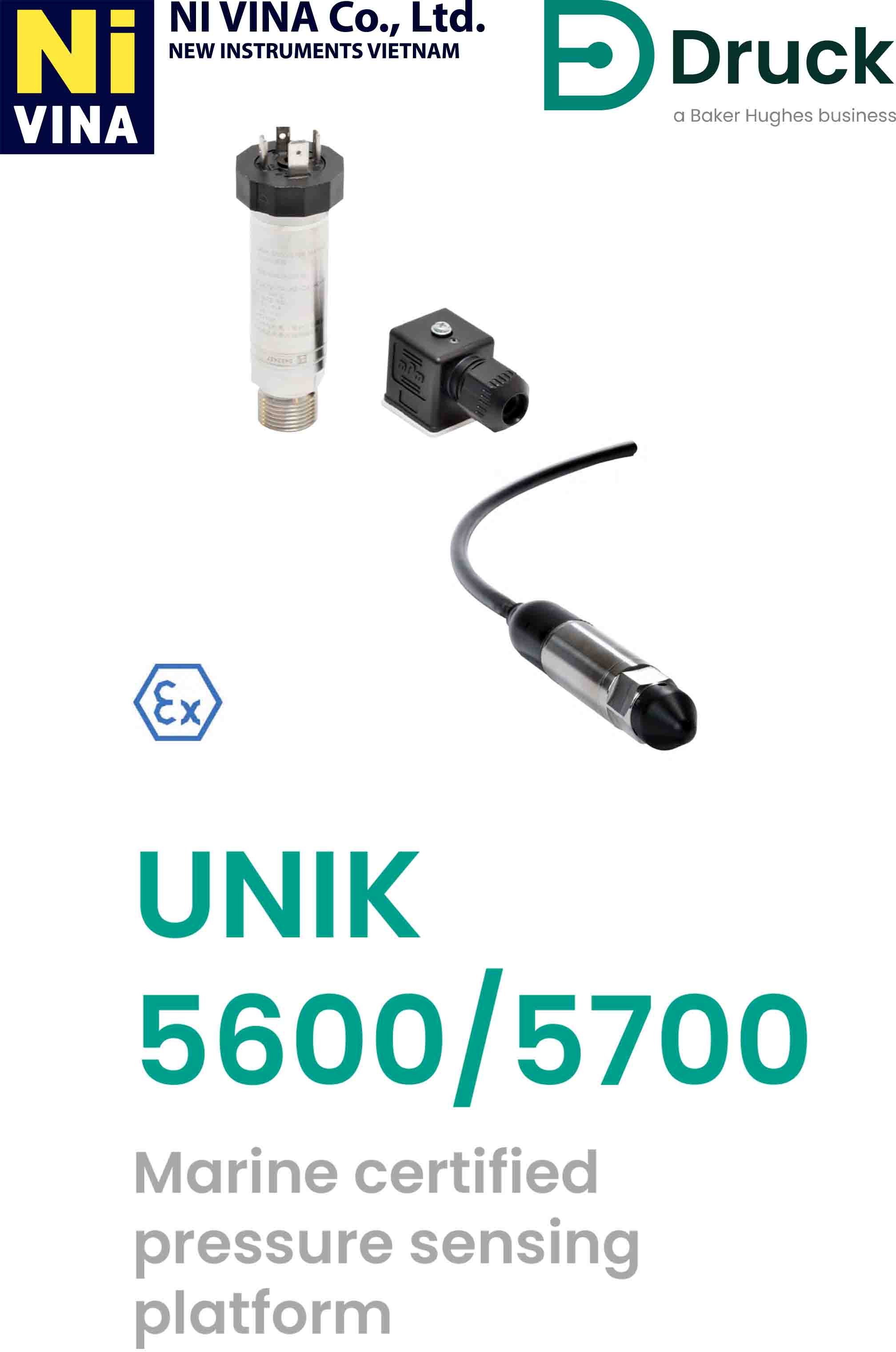

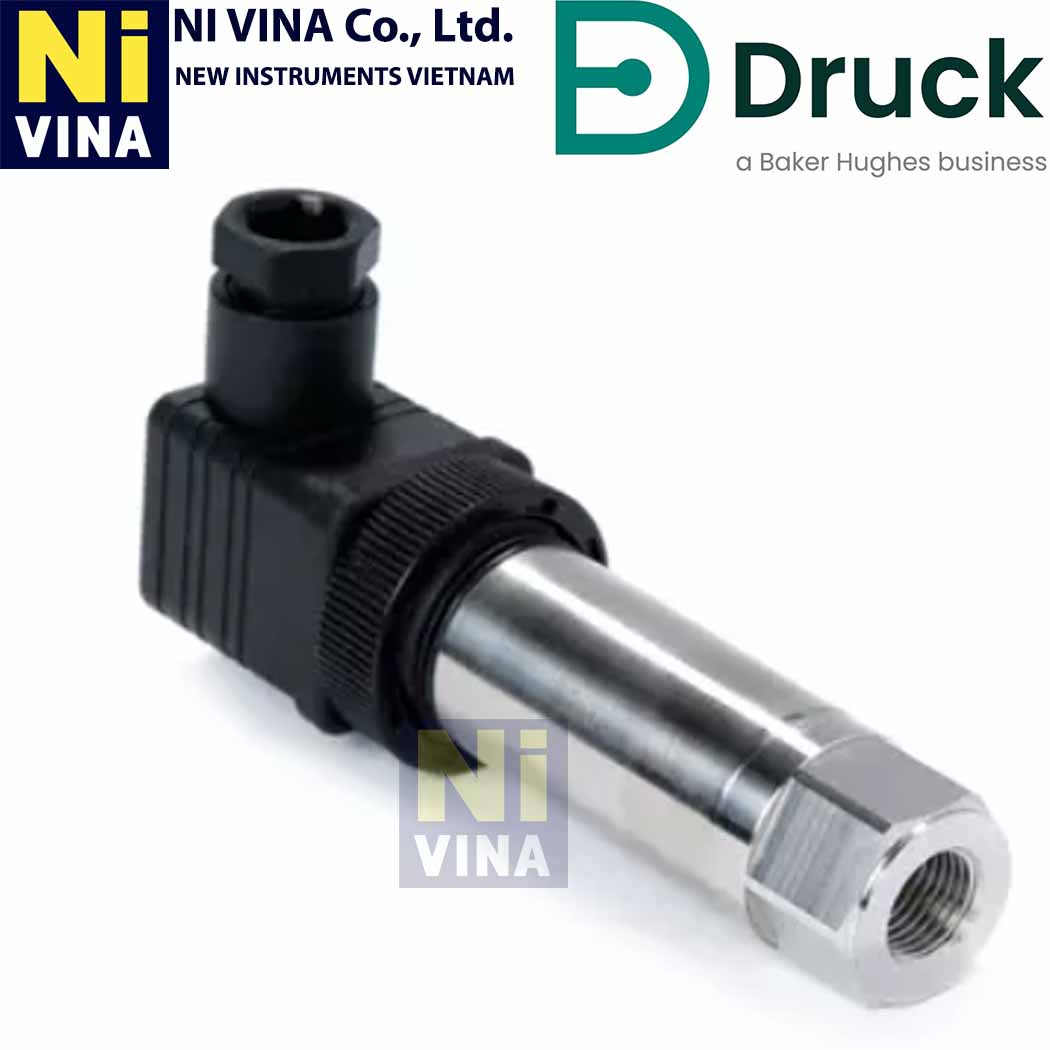

Cảm biến áp suất môi trường nước UNIK5600/UNIK5700
Cảm biến áp suất môi trường nước UNIK5600/UNIK5700
Model: UNIK5600/UNIK5700
Brand: Druck
Origin: UK/CHINA
Mô tả
Cảm biến áp suất môi trường nước UNIK5600 và UNIK5700 do hãng GE Druck sản xuất là các cảm biến áp suất hiệu suất cao, được thiết kế đặc biệt cho các ứng dụng đòi hỏi độ chính xác, độ bền và độ tin cậy vượt trội, đặc biệt trong môi trường hàng hải và các khu vực nguy hiểm. Hai model trên là một phần của nền tảng cảm biến áp suất UNIK5000 của Druck (nay thuộc Baker Hughes), nổi tiếng với công nghệ silicon tiên tiến và thiết kế mô-đun linh hoạt.
Điểm khác biệt chính giữa UNIK5600 và UNIK5700 nằm ở vật liệu thân cảm biến:
- DRUCK UNIK5600: Sử dụng vật liệu Thép không gỉ 316L (Stainless Steel 316L).
- DRUCK UNIK5700: Sử dụng vật liệu Titan (Titanium), cung cấp khả năng chống ăn mòn vượt trội trong các môi trường hóa chất mạnh hơn hoặc nước biển sâu.
Mô tả Cảm biến áp suất môi trường nước UNIK5600 và UNIK5700
Cả UNIK5600 và UNIK5700 đều được chế tạo dựa trên công nghệ cảm biến áp suất silicon piezoresistive đã được kiểm chứng của Druck, kết hợp với mạch điện tử analog. Điều này mang lại hiệu suất hàng đầu về độ ổn định, tiêu thụ điện năng thấp và đáp ứng tần số cao.
Các cảm biến này được chứng nhận hàng hải (Marine Certified), tuân thủ các tiêu chuẩn, quy định và luật pháp hàng hải quốc tế (như DNV - Det Norske Veritas), cho phép chúng hoạt động an toàn và tin cậy trên tàu thuyền và các cấu trúc ngoài khơi. Ngoài ra, chúng còn có các chứng nhận an toàn nội tại (Intrinsically Safe - IS) cho các khu vực nguy hiểm, nơi có nguy cơ cháy nổ.
Nền tảng UNIK5000 cho phép tùy chỉnh cảm biến theo nhu cầu chính xác của từng ứng dụng, với nhiều tùy chọn về dải đo, kiểu kết nối áp suất, kết nối điện và các tính năng bổ sung.
II. Ứng Dụng Chính UNIK5600 và UNIK5700 Druck
Với đặc tính bền bỉ, chính xác và được chứng nhận an toàn, UNIK5600/UNIK5700 được ứng dụng rộng rãi trong:
- Ngành hàng hải và đóng tàu:
- Hệ thống kiểm soát Trim (Trim control) để điều chỉnh trọng lượng và cân bằng của tàu.
- Đo mức nhiên liệu, nước ngọt và nước dằn (ballast tank measurements) trên tàu.
- Hệ thống thủy lực và khí nén trên tàu.
- Giám sát áp suất dầu, khí và nước trên tàu.
- Ngành Dầu khí (Onshore & Offshore):
- Giám sát áp suất trong các giàn khoan, đường ống, hệ thống xử lý.
- Các ứng dụng trong môi trường khắc nghiệt, dễ cháy nổ.
- Công nghiệp quy trình:
- Kiểm soát áp suất trong các nhà máy hóa chất, lọc hóa dầu, xử lý nước thải.
- Các ứng dụng đòi hỏi độ chính xác cao và khả năng chống ăn mòn.
- Hệ thống thủy lực và khí nén:
- Đo lường và kiểm soát áp suất trong các hệ thống công nghiệp nặng.
- Thử nghiệm và đo lường:
- Là một phần của các hệ thống kiểm tra và hiệu chuẩn trong môi trường công nghiệp.
- Ngành hàng không vũ trụ: (Một số biến thể của dòng UNIK5000 cũng được sử dụng trong ngành này, thể hiện độ tin cậy cao của công nghệ Druck).
III. Một số dòng Cảm biến Áp suất UNIK DRUCK series:
1. Cảm biến áp suất UNIK5000
2. Cảm biến Áp suất chống cháy nổ UNIK 5800
3. Cảm biến Áp suất chống cháy nổ UNIK5900
Liên hệ Đại lý chính hãng DRUCK tại Việt Nam:
CÔNG TY TNHH NI VINA
VP Hà Nội: Ô DV3-2.10, tầng 2, Tòa nhà CT2&3, KDT Dream Town,Tây Mỗ, Nam Từ Liêm, Hà Nội
VP HCM: Số 77, Tân Quỳ Tân Quý, Phường Tân Sơn Nhì, Quận Tân Phú, TPHCM
Hotline: 096.465.0110/ Email:marketing@nivina.com.vn
Fanpage: Thiết bị đo kiểm Nivina
Zalo OA: NI VINA instruments
THÔNG SỐ KỸ THUẬT Cảm biến áp suất môi trường nước UNIK5600/ UNIK5700
Các thông số dưới đây là điển hình cho dòng UNIK5600/5700. Cần lưu ý rằng các thông số cụ thể có thể thay đổi tùy theo cấu hình và tùy chọn đặt hàng của từng sản phẩm.
- Loại cảm biến: Cảm biến áp suất tuyệt đối (Absolute), tương đối (Gauge), hoặc áp suất kín (Sealed Gauge).
- Dải áp suất: Rất rộng, từ 70 mbar (1 psi) đến 700 bar (10.000 psi).
- Độ chính xác:
- Thông thường: ±0.04% Full Scale (FS) Best Straight Line (BSL) cho các tùy chọn cao cấp (Premium).
- Cũng có sẵn các tùy chọn với độ chính xác ±0.10% FS hoặc ±0.2% FS.
- Vật liệu cấu tạo:
- UNIK5600: Thân thép không gỉ 316L (Stainless Steel 316L).
- UNIK5700: Thân Titanium.
- Tín hiệu đầu ra: 4-20 mA (tiêu chuẩn công nghiệp 2 dây).
- Điện áp cấp nguồn: 7 đến 32 Vdc (7 đến 28 Vdc khi hoạt động trong khu vực nguy hiểm).
- Đáp ứng tần số: Lên đến 3.5 kHz (một số tài liệu ghi 5 kHz cho dòng UNIK5000 chung), cho phép đo các thay đổi áp suất nhanh.
- Khả năng chịu quá áp (Overpressure Capability): Cao, ví dụ 10 lần FS cho các dải đo nhỏ.
- Nhiệt độ hoạt động: Rộng, từ -40°C đến +80°C (-40°F đến +176°F).
- Nhiệt độ bù (Compensated Temperature Range): Tùy chọn từ -10 đến +50 °C hoặc -20 đến +80 °C.
- Chứng nhận:
- Chứng nhận hàng hải (Marine Certified): Tuân thủ các tiêu chuẩn DNV.
- Chứng nhận an toàn nội tại (Intrinsically Safe Hazardous Area Certification): ATEX, IECEx, NEPSI (tùy phiên bản).
- Kích thước thân: Đường kính khoảng 25 mm (1 inch).
- Kết nối điện: Nhiều tùy chọn, phổ biến là DIN 43650 Form A hoặc kết nối có thể ngâm hoàn toàn (fully submersible electrical connection).
- Kết nối áp suất: Đa dạng các loại tiêu chuẩn như G1/4 female, 1/4 NPT male, M20x1.5 male, v.v.
- Công nghệ cảm biến: Silicon piezoresistive tiên tiến, mang lại hiệu suất tuyệt vời và khả năng chống sốc, rung động.
UNIK5600/5700 của GE Druck là lựa chọn hàng đầu cho các ứng dụng đo áp suất quan trọng trong những môi trường khắc nghiệt nhất, nơi độ tin cậy và chính xác là yếu tố sống còn.
Ứng dụng
Mô tả Cảm biến áp suất môi trường nước UNIK5600 và UNIK5700
Cả UNIK5600 và UNIK5700 đều được chế tạo dựa trên công nghệ cảm biến áp suất silicon piezoresistive đã được kiểm chứng của Druck, kết hợp với mạch điện tử analog. Điều này mang lại hiệu suất hàng đầu về độ ổn định, tiêu thụ điện năng thấp và đáp ứng tần số cao.
Các cảm biến này được chứng nhận hàng hải (Marine Certified), tuân thủ các tiêu chuẩn, quy định và luật pháp hàng hải quốc tế (như DNV - Det Norske Veritas), cho phép chúng hoạt động an toàn và tin cậy trên tàu thuyền và các cấu trúc ngoài khơi. Ngoài ra, chúng còn có các chứng nhận an toàn nội tại (Intrinsically Safe - IS) cho các khu vực nguy hiểm, nơi có nguy cơ cháy nổ.
Nền tảng UNIK5000 cho phép tùy chỉnh cảm biến theo nhu cầu chính xác của từng ứng dụng, với nhiều tùy chọn về dải đo, kiểu kết nối áp suất, kết nối điện và các tính năng bổ sung.
II. Ứng Dụng Chính UNIK5600 và UNIK5700 Druck
Với đặc tính bền bỉ, chính xác và được chứng nhận an toàn, UNIK5600/UNIK5700 được ứng dụng rộng rãi trong:
- Ngành hàng hải và đóng tàu:
- Hệ thống kiểm soát Trim (Trim control) để điều chỉnh trọng lượng và cân bằng của tàu.
- Đo mức nhiên liệu, nước ngọt và nước dằn (ballast tank measurements) trên tàu.
- Hệ thống thủy lực và khí nén trên tàu.
- Giám sát áp suất dầu, khí và nước trên tàu.
- Ngành Dầu khí (Onshore & Offshore):
- Giám sát áp suất trong các giàn khoan, đường ống, hệ thống xử lý.
- Các ứng dụng trong môi trường khắc nghiệt, dễ cháy nổ.
- Công nghiệp quy trình:
- Kiểm soát áp suất trong các nhà máy hóa chất, lọc hóa dầu, xử lý nước thải.
- Các ứng dụng đòi hỏi độ chính xác cao và khả năng chống ăn mòn.
- Hệ thống thủy lực và khí nén:
- Đo lường và kiểm soát áp suất trong các hệ thống công nghiệp nặng.
- Thử nghiệm và đo lường:
- Là một phần của các hệ thống kiểm tra và hiệu chuẩn trong môi trường công nghiệp.
- Ngành hàng không vũ trụ: (Một số biến thể của dòng UNIK5000 cũng được sử dụng trong ngành này, thể hiện độ tin cậy cao của công nghệ Druck).
III. Một số dòng Cảm biến Áp suất UNIK DRUCK series:
1. Cảm biến áp suất UNIK5000
2. Cảm biến Áp suất chống cháy nổ UNIK 5800
3. Cảm biến Áp suất chống cháy nổ UNIK5900
Liên hệ Đại lý chính hãng DRUCK tại Việt Nam:
CÔNG TY TNHH NI VINA
VP Hà Nội: Ô DV3-2.10, tầng 2, Tòa nhà CT2&3, KDT Dream Town,Tây Mỗ, Nam Từ Liêm, Hà Nội
VP HCM: Số 77, Tân Quỳ Tân Quý, Phường Tân Sơn Nhì, Quận Tân Phú, TPHCM
Hotline: 096.465.0110/ Email:marketing@nivina.com.vn
Fanpage: Thiết bị đo kiểm Nivina
Zalo OA: NI VINA instruments
Thông số kĩ thuật
THÔNG SỐ KỸ THUẬT Cảm biến áp suất môi trường nước UNIK5600/ UNIK5700
Các thông số dưới đây là điển hình cho dòng UNIK5600/5700. Cần lưu ý rằng các thông số cụ thể có thể thay đổi tùy theo cấu hình và tùy chọn đặt hàng của từng sản phẩm.
- Loại cảm biến: Cảm biến áp suất tuyệt đối (Absolute), tương đối (Gauge), hoặc áp suất kín (Sealed Gauge).
- Dải áp suất: Rất rộng, từ 70 mbar (1 psi) đến 700 bar (10.000 psi).
- Độ chính xác:
- Thông thường: ±0.04% Full Scale (FS) Best Straight Line (BSL) cho các tùy chọn cao cấp (Premium).
- Cũng có sẵn các tùy chọn với độ chính xác ±0.10% FS hoặc ±0.2% FS.
- Vật liệu cấu tạo:
- UNIK5600: Thân thép không gỉ 316L (Stainless Steel 316L).
- UNIK5700: Thân Titanium.
- Tín hiệu đầu ra: 4-20 mA (tiêu chuẩn công nghiệp 2 dây).
- Điện áp cấp nguồn: 7 đến 32 Vdc (7 đến 28 Vdc khi hoạt động trong khu vực nguy hiểm).
- Đáp ứng tần số: Lên đến 3.5 kHz (một số tài liệu ghi 5 kHz cho dòng UNIK5000 chung), cho phép đo các thay đổi áp suất nhanh.
- Khả năng chịu quá áp (Overpressure Capability): Cao, ví dụ 10 lần FS cho các dải đo nhỏ.
- Nhiệt độ hoạt động: Rộng, từ -40°C đến +80°C (-40°F đến +176°F).
- Nhiệt độ bù (Compensated Temperature Range): Tùy chọn từ -10 đến +50 °C hoặc -20 đến +80 °C.
- Chứng nhận:
- Chứng nhận hàng hải (Marine Certified): Tuân thủ các tiêu chuẩn DNV.
- Chứng nhận an toàn nội tại (Intrinsically Safe Hazardous Area Certification): ATEX, IECEx, NEPSI (tùy phiên bản).
- Kích thước thân: Đường kính khoảng 25 mm (1 inch).
- Kết nối điện: Nhiều tùy chọn, phổ biến là DIN 43650 Form A hoặc kết nối có thể ngâm hoàn toàn (fully submersible electrical connection).
- Kết nối áp suất: Đa dạng các loại tiêu chuẩn như G1/4 female, 1/4 NPT male, M20x1.5 male, v.v.
- Công nghệ cảm biến: Silicon piezoresistive tiên tiến, mang lại hiệu suất tuyệt vời và khả năng chống sốc, rung động.
UNIK5600/5700 của GE Druck là lựa chọn hàng đầu cho các ứng dụng đo áp suất quan trọng trong những môi trường khắc nghiệt nhất, nơi độ tin cậy và chính xác là yếu tố sống còn.
