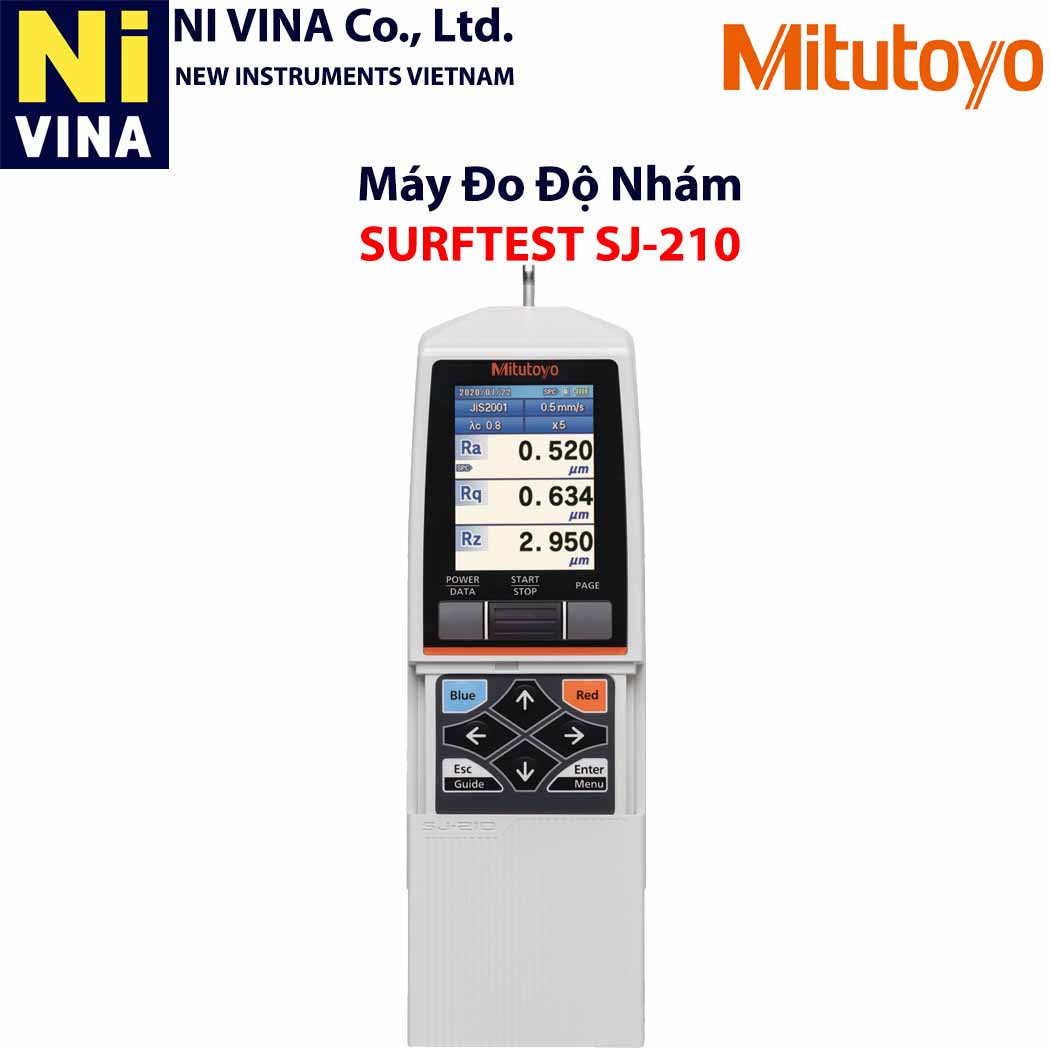

Máy đo độ nhám cầm tay Surftest SJ-210
Máy đo độ nhám cầm tay Surftest SJ-210
Model: SURFTEST SJ-210
Brand: mitutoyo
Origin: Japan
Mô tả
Máy đo độ nhám Mitutoyo SJ-210 được thiết kế nhỏ gọn đa chức năng chuyên dùng đo độ nhám bề mặt vật liệu hoặc độ nhám của các chi tiết sau gia công, đáp ứng đa dạng các nhu cầu của khách hàng.
Phạm vi đo trục X (mm): 16; Phạm vi đo độ nhám bề mặt trục Z1 (µm): 360 (-200 đến +160
- Khả năng hiển thị cao Được trang bị màn hình LCD đồ họa màu 2,4 inch và đèn nền, khả năng hiển thị đã được cải thiện đáng kể.
- Kết quả đạt/không đạt sẽ được hiển thị bằng màu.
- Không chỉ kết quả đo mà còn có thể hiển thị đường cong đánh giá, đường cong tải và đường cong phân bố biên độ. Đường cong đánh giá cũng có thể được phóng to hoặc thu nhỏ.
- Bạn có thể tự do chuyển đổi giữa chế độ ngang và dọc.
- Kết quả tính toán được hiển thị bằng chữ lớn.
- Có thể lưu tối đa 10 điều kiện đo lường trong bộ nhớ tích hợp của thiết bị hiển thị tính toán và các điều kiện phù hợp với phôi có thể được đọc ra chỉ trong một lần.
- Bằng cách lắp thẻ nhớ (tùy chọn), có thể lưu trữ một lượng lớn kết quả đo và điều kiện đo.
- Giao diện USB được cung cấp theo tiêu chuẩn.
Nhắn tin cho NIVINA ngay!
- Hotline: 086 986 5068
- Website: https://toolvina.com
- Zalo OA: https://zalo.me/instrumentnivina
- Email: ms1@nivina.com.vn
- Địa chỉ:
Trụ Sở - Hà Nội: Ô DV3-2.10, Tầng 2, Tòa nhà CT2&3, KĐT Dream Town, đường 70, Tây Mỗ, Nam Từ Liêm, Hà Nội
Chi Nhánh Hồ Chí Minh: Tầng 3, Số 77 Tân Kỳ Tân Quý, Phường Tân Sơn Nhì, Quận Tân Phú, TP. HCM
| Model | SJ-210 (tiêu chuẩn, loại 0,75mN) | SJ-210 (tiêu chuẩn, loại 4mN | SJ-210 (máy dò thu hồi, loại 0,75mN) | SJ-210 (thu hồi máy dò, loại 4mN) | SJ-210 (truyền động ngang, loại 0,75mN) | SJ-210 (truyền động ngang, loại 4mN) |
| Phạm vi đo trục X | 16 | 16 | 16 | 16 | 5.6 | 5.6 |
| Phạm vi đo trục Z1 Độ nhám bề mặt (µm) | 360 (-200 đến +160) | 360 (-200 đến +160) | 360 (-200 đến +160) | 360 (-200 đến +160) | 360 (-200 đến +160) | 360 (-200 đến +160) |
| Độ phân giải trục X (µm) | Phạm vi đo của máy dò: 360 μm/0,02, Phạm vi đo của máy dò: 100 μm/0,006, Phạm vi đo của máy dò: 25 μm/0,002 | Phạm vi đo của máy dò: 360 μm/0,02, Phạm vi đo của máy dò: 100 μm/0,006, Phạm vi đo của máy dò: 25 μm/0,002 | 0,02,0,006,0,002 | 0,02,0,006,0,002 | Phạm vi đo của máy dò: 360 μm/0,02, Phạm vi đo của máy dò: 100 μm/0,006, Phạm vi đo của máy dò: 25 μm/0,002 | Phạm vi đo của máy dò: 360 μm/0,02, Phạm vi đo của máy dò: 100 μm/0,006, Phạm vi đo của máy dò: 25 μm/0,002 |
| Tốc độ đo trục X Độ nhám bề mặt (mm/giây) | Đo lường: 0,25, 0,5, 0,75, Trả về: 1 | Đo lường: 0,25, 0,5, 0,75, Trả về: 1 | Đo lường: 0,25, 0,5, 0,75, Trả về: 1 | Đo lường: 0,25, 0,5, 0,75, Trả về: 1 | Đo lường: 0,25, 0,5, 0,75, Trả về: 1 | Đo lường: 0,25, 0,5, 0,75, Trả về: 1 |
| Áp suất trượt (mN) | Dưới 400 | Dưới 400 | Dưới 400 | Dưới 400 | Dưới 400 | Dưới 400 |
| Lực đo của máy dò (mN) | 0,75 | 4 | 0,75 | 4 | 0,75 | 4 |
| Chức năng tiết kiệm điện | Chức năng tự động ngủ (có thể cài đặt từ 10 đến 600 giây) | Chức năng tự động ngủ (có thể cài đặt từ 10 đến 600 giây) | Chức năng tự động ngủ (có thể cài đặt từ 10 đến 600 giây) | Chức năng tự động ngủ (có thể cài đặt từ 10 đến 600 giây) | Chức năng tự động ngủ (có thể cài đặt từ 10 đến 600 giây) | Chức năng tự động ngủ (có thể cài đặt từ 10 đến 600 giây) |
| Hiển thị kết quả tính toán | Hiển thị theo chiều dọc: Hiển thị 1 hàng/Hiển thị 3 hàng/Hiển thị theo dõi | Hiển thị ngang: Hiển thị 1 hàng/Hiển thị 4 hàng/Hiển thị theo dõi (hiển thị ngang có thể chuyển sang trái và phải) | Hiển thị theo chiều dọc: Hiển thị 1 hàng/Hiển thị 3 hàng/Hiển thị theo dõi | Hiển thị ngang: Hiển thị 1 hàng/Hiển thị 4 hàng/Hiển thị theo dõi (hiển thị ngang có thể chuyển sang trái và phải) | Hiển thị theo chiều dọc: Hiển thị 1 hàng/Hiển thị 3 hàng/Hiển thị theo dõi | Hiển thị ngang: Hiển thị 1 hàng/Hiển thị 4 hàng/Hiển thị theo dõi (hiển thị ngang có thể chuyển sang trái và phải) |
| Chức năng đầu ra bên ngoài | USB I/F, RS-232C, công tắc chân I/F | USB I/F, RS-232C, công tắc chân I/F | USB I/F, RS-232C, công tắc chân I/F | USB I/F, RS-232C, công tắc chân I/F | USB I/F, RS-232C, công tắc chân I/F | USB I/F, RS-232C, công tắc chân I/F |
| Chức năng đầu vào bên ngoài | USB I/F, RS-232C, công tắc chân I/F | USB I/F, RS-232C, công tắc chân I/F | USB I/F, RS-232C, công tắc chân I/F | USB I/F, RS-232C, công tắc chân I/F | USB I/F, RS-232C, công tắc chân I/F | USB I/F, RS-232C, công tắc chân I/F |
| Bộ truyền động (mm) | 115 x 23 x 26 (không lắp đặt máy dò) | 115 x 23 x 26 (không lắp đặt máy dò) | 115 x 23 x 26 (không lắp đặt máy dò) | 115 x 23 x 26 (không lắp đặt máy dò) | 115 x 23 x 26 (không lắp đặt máy dò) | 115 x 23 x 26 (không lắp đặt máy dò) |
| Khối lượng đơn vị truyền động (kg) | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| Kích thước LCD (mm) | 36,7 × 48,9 | 36,7 × 48,9 | 36,7 × 48,9 | 36,7 × 48,9 | 36,7 × 48,9 | 36,7 × 48,9 |
| Hiển thị phép tính (mm) | 52,1 x 65,8 x 160 (nắp trượt đóng, không lắp bộ cảm biến) | 52,1 x 65,8 x 160 (nắp trượt đóng, không lắp bộ cảm biến) | 52,1 x 65,8 x 160 (nắp trượt đóng, không lắp bộ cảm biến) | 52,1 x 65,8 x 160 (nắp trượt đóng, không lắp bộ cảm biến) | 52,1 x 65,8 x 160 (nắp trượt đóng, không lắp bộ cảm biến) | 52,1 x 65,8 x 160 (nắp trượt đóng, không lắp bộ cảm biến) |
| Khối lượng hiển thị tính toán (kg) | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| Hình dạng điểm tiếp xúc của máy dò | 2μmR 60° | 5μmR 90° | 2μmR 60° | 5μmR 90° | 2μmR 60° | 5μmR 90° |
| Nguồn điện | Nguồn điện kép: pin tích hợp (pin sạc Ni-MH) / Bộ chuyển đổi AC * Thời gian sạc pin tích hợp: Khoảng 4 giờ (có thể thay đổi tùy thuộc vào nhiệt độ môi trường) *Thời gian đo: Khoảng 1.000 lần (có thể thay đổi tùy theo điều kiện sử dụng, môi trường, v.v.) | Nguồn điện kép: pin tích hợp (pin sạc Ni-MH) / Bộ chuyển đổi AC * Thời gian sạc pin tích hợp: Khoảng 4 giờ (có thể thay đổi tùy thuộc vào nhiệt độ môi trường) *Thời gian đo: Khoảng 1.000 lần (có thể thay đổi tùy theo điều kiện sử dụng, môi trường, v.v.) | Nguồn điện kép: pin tích hợp (pin sạc Ni-MH) / Bộ chuyển đổi AC * Thời gian sạc pin tích hợp: Khoảng 4 giờ (có thể thay đổi tùy thuộc vào nhiệt độ môi trường) *Thời gian đo: Khoảng 1.000 lần (có thể thay đổi tùy theo điều kiện sử dụng, môi trường, v.v.) | Nguồn điện kép: pin tích hợp (pin sạc Ni-MH) / Bộ chuyển đổi AC * Thời gian sạc pin tích hợp: Khoảng 4 giờ (có thể thay đổi tùy theo nhiệt độ môi trường) * Số lần đo có thể thực hiện: Khoảng 1.000 (có thể thay đổi tùy theo điều kiện sử dụng, môi trường, v.v.) | Nguồn điện kép: pin tích hợp (pin sạc Ni-MH) / Bộ chuyển đổi AC * Thời gian sạc pin tích hợp: Khoảng 4 giờ (có thể thay đổi tùy thuộc vào nhiệt độ môi trường) *Thời gian đo: Khoảng 1.000 lần (có thể thay đổi tùy theo điều kiện sử dụng, môi trường, v.v.) | Nguồn điện kép: pin tích hợp (pin sạc Ni-MH) / Bộ chuyển đổi AC * Thời gian sạc pin tích hợp: Khoảng 4 giờ (có thể thay đổi tùy thuộc vào nhiệt độ môi trường) *Thời gian đo: Khoảng 1.000 lần (có thể thay đổi tùy theo điều kiện sử dụng, môi trường, v.v.) |
Ứng dụng
- Khả năng hiển thị cao Được trang bị màn hình LCD đồ họa màu 2,4 inch và đèn nền, khả năng hiển thị đã được cải thiện đáng kể.
- Kết quả đạt/không đạt sẽ được hiển thị bằng màu.
- Không chỉ kết quả đo mà còn có thể hiển thị đường cong đánh giá, đường cong tải và đường cong phân bố biên độ. Đường cong đánh giá cũng có thể được phóng to hoặc thu nhỏ.
- Bạn có thể tự do chuyển đổi giữa chế độ ngang và dọc.
- Kết quả tính toán được hiển thị bằng chữ lớn.
- Có thể lưu tối đa 10 điều kiện đo lường trong bộ nhớ tích hợp của thiết bị hiển thị tính toán và các điều kiện phù hợp với phôi có thể được đọc ra chỉ trong một lần.
- Bằng cách lắp thẻ nhớ (tùy chọn), có thể lưu trữ một lượng lớn kết quả đo và điều kiện đo.
- Giao diện USB được cung cấp theo tiêu chuẩn.
Nhắn tin cho NIVINA ngay!
- Hotline: 086 986 5068
- Website: https://toolvina.com
- Zalo OA: https://zalo.me/instrumentnivina
- Email: ms1@nivina.com.vn
- Địa chỉ:
Trụ Sở - Hà Nội: Ô DV3-2.10, Tầng 2, Tòa nhà CT2&3, KĐT Dream Town, đường 70, Tây Mỗ, Nam Từ Liêm, Hà Nội
Chi Nhánh Hồ Chí Minh: Tầng 3, Số 77 Tân Kỳ Tân Quý, Phường Tân Sơn Nhì, Quận Tân Phú, TP. HCM
Thông số kĩ thuật
| Model | SJ-210 (tiêu chuẩn, loại 0,75mN) | SJ-210 (tiêu chuẩn, loại 4mN | SJ-210 (máy dò thu hồi, loại 0,75mN) | SJ-210 (thu hồi máy dò, loại 4mN) | SJ-210 (truyền động ngang, loại 0,75mN) | SJ-210 (truyền động ngang, loại 4mN) |
| Phạm vi đo trục X | 16 | 16 | 16 | 16 | 5.6 | 5.6 |
| Phạm vi đo trục Z1 Độ nhám bề mặt (µm) | 360 (-200 đến +160) | 360 (-200 đến +160) | 360 (-200 đến +160) | 360 (-200 đến +160) | 360 (-200 đến +160) | 360 (-200 đến +160) |
| Độ phân giải trục X (µm) | Phạm vi đo của máy dò: 360 μm/0,02, Phạm vi đo của máy dò: 100 μm/0,006, Phạm vi đo của máy dò: 25 μm/0,002 | Phạm vi đo của máy dò: 360 μm/0,02, Phạm vi đo của máy dò: 100 μm/0,006, Phạm vi đo của máy dò: 25 μm/0,002 | 0,02,0,006,0,002 | 0,02,0,006,0,002 | Phạm vi đo của máy dò: 360 μm/0,02, Phạm vi đo của máy dò: 100 μm/0,006, Phạm vi đo của máy dò: 25 μm/0,002 | Phạm vi đo của máy dò: 360 μm/0,02, Phạm vi đo của máy dò: 100 μm/0,006, Phạm vi đo của máy dò: 25 μm/0,002 |
| Tốc độ đo trục X Độ nhám bề mặt (mm/giây) | Đo lường: 0,25, 0,5, 0,75, Trả về: 1 | Đo lường: 0,25, 0,5, 0,75, Trả về: 1 | Đo lường: 0,25, 0,5, 0,75, Trả về: 1 | Đo lường: 0,25, 0,5, 0,75, Trả về: 1 | Đo lường: 0,25, 0,5, 0,75, Trả về: 1 | Đo lường: 0,25, 0,5, 0,75, Trả về: 1 |
| Áp suất trượt (mN) | Dưới 400 | Dưới 400 | Dưới 400 | Dưới 400 | Dưới 400 | Dưới 400 |
| Lực đo của máy dò (mN) | 0,75 | 4 | 0,75 | 4 | 0,75 | 4 |
| Chức năng tiết kiệm điện | Chức năng tự động ngủ (có thể cài đặt từ 10 đến 600 giây) | Chức năng tự động ngủ (có thể cài đặt từ 10 đến 600 giây) | Chức năng tự động ngủ (có thể cài đặt từ 10 đến 600 giây) | Chức năng tự động ngủ (có thể cài đặt từ 10 đến 600 giây) | Chức năng tự động ngủ (có thể cài đặt từ 10 đến 600 giây) | Chức năng tự động ngủ (có thể cài đặt từ 10 đến 600 giây) |
| Hiển thị kết quả tính toán | Hiển thị theo chiều dọc: Hiển thị 1 hàng/Hiển thị 3 hàng/Hiển thị theo dõi | Hiển thị ngang: Hiển thị 1 hàng/Hiển thị 4 hàng/Hiển thị theo dõi (hiển thị ngang có thể chuyển sang trái và phải) | Hiển thị theo chiều dọc: Hiển thị 1 hàng/Hiển thị 3 hàng/Hiển thị theo dõi | Hiển thị ngang: Hiển thị 1 hàng/Hiển thị 4 hàng/Hiển thị theo dõi (hiển thị ngang có thể chuyển sang trái và phải) | Hiển thị theo chiều dọc: Hiển thị 1 hàng/Hiển thị 3 hàng/Hiển thị theo dõi | Hiển thị ngang: Hiển thị 1 hàng/Hiển thị 4 hàng/Hiển thị theo dõi (hiển thị ngang có thể chuyển sang trái và phải) |
| Chức năng đầu ra bên ngoài | USB I/F, RS-232C, công tắc chân I/F | USB I/F, RS-232C, công tắc chân I/F | USB I/F, RS-232C, công tắc chân I/F | USB I/F, RS-232C, công tắc chân I/F | USB I/F, RS-232C, công tắc chân I/F | USB I/F, RS-232C, công tắc chân I/F |
| Chức năng đầu vào bên ngoài | USB I/F, RS-232C, công tắc chân I/F | USB I/F, RS-232C, công tắc chân I/F | USB I/F, RS-232C, công tắc chân I/F | USB I/F, RS-232C, công tắc chân I/F | USB I/F, RS-232C, công tắc chân I/F | USB I/F, RS-232C, công tắc chân I/F |
| Bộ truyền động (mm) | 115 x 23 x 26 (không lắp đặt máy dò) | 115 x 23 x 26 (không lắp đặt máy dò) | 115 x 23 x 26 (không lắp đặt máy dò) | 115 x 23 x 26 (không lắp đặt máy dò) | 115 x 23 x 26 (không lắp đặt máy dò) | 115 x 23 x 26 (không lắp đặt máy dò) |
| Khối lượng đơn vị truyền động (kg) | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| Kích thước LCD (mm) | 36,7 × 48,9 | 36,7 × 48,9 | 36,7 × 48,9 | 36,7 × 48,9 | 36,7 × 48,9 | 36,7 × 48,9 |
| Hiển thị phép tính (mm) | 52,1 x 65,8 x 160 (nắp trượt đóng, không lắp bộ cảm biến) | 52,1 x 65,8 x 160 (nắp trượt đóng, không lắp bộ cảm biến) | 52,1 x 65,8 x 160 (nắp trượt đóng, không lắp bộ cảm biến) | 52,1 x 65,8 x 160 (nắp trượt đóng, không lắp bộ cảm biến) | 52,1 x 65,8 x 160 (nắp trượt đóng, không lắp bộ cảm biến) | 52,1 x 65,8 x 160 (nắp trượt đóng, không lắp bộ cảm biến) |
| Khối lượng hiển thị tính toán (kg) | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| Hình dạng điểm tiếp xúc của máy dò | 2μmR 60° | 5μmR 90° | 2μmR 60° | 5μmR 90° | 2μmR 60° | 5μmR 90° |
| Nguồn điện | Nguồn điện kép: pin tích hợp (pin sạc Ni-MH) / Bộ chuyển đổi AC * Thời gian sạc pin tích hợp: Khoảng 4 giờ (có thể thay đổi tùy thuộc vào nhiệt độ môi trường) *Thời gian đo: Khoảng 1.000 lần (có thể thay đổi tùy theo điều kiện sử dụng, môi trường, v.v.) | Nguồn điện kép: pin tích hợp (pin sạc Ni-MH) / Bộ chuyển đổi AC * Thời gian sạc pin tích hợp: Khoảng 4 giờ (có thể thay đổi tùy thuộc vào nhiệt độ môi trường) *Thời gian đo: Khoảng 1.000 lần (có thể thay đổi tùy theo điều kiện sử dụng, môi trường, v.v.) | Nguồn điện kép: pin tích hợp (pin sạc Ni-MH) / Bộ chuyển đổi AC * Thời gian sạc pin tích hợp: Khoảng 4 giờ (có thể thay đổi tùy thuộc vào nhiệt độ môi trường) *Thời gian đo: Khoảng 1.000 lần (có thể thay đổi tùy theo điều kiện sử dụng, môi trường, v.v.) | Nguồn điện kép: pin tích hợp (pin sạc Ni-MH) / Bộ chuyển đổi AC * Thời gian sạc pin tích hợp: Khoảng 4 giờ (có thể thay đổi tùy theo nhiệt độ môi trường) * Số lần đo có thể thực hiện: Khoảng 1.000 (có thể thay đổi tùy theo điều kiện sử dụng, môi trường, v.v.) | Nguồn điện kép: pin tích hợp (pin sạc Ni-MH) / Bộ chuyển đổi AC * Thời gian sạc pin tích hợp: Khoảng 4 giờ (có thể thay đổi tùy thuộc vào nhiệt độ môi trường) *Thời gian đo: Khoảng 1.000 lần (có thể thay đổi tùy theo điều kiện sử dụng, môi trường, v.v.) | Nguồn điện kép: pin tích hợp (pin sạc Ni-MH) / Bộ chuyển đổi AC * Thời gian sạc pin tích hợp: Khoảng 4 giờ (có thể thay đổi tùy thuộc vào nhiệt độ môi trường) *Thời gian đo: Khoảng 1.000 lần (có thể thay đổi tùy theo điều kiện sử dụng, môi trường, v.v.) |
