Máy hiệu chuẩn đa chức năng DPI620G Series
Máy hiệu chuẩn đa chức năng DPI620G Series
Model: DPI620G Series
Brand: Druck
Origin: UK/CHINA
Mô tả

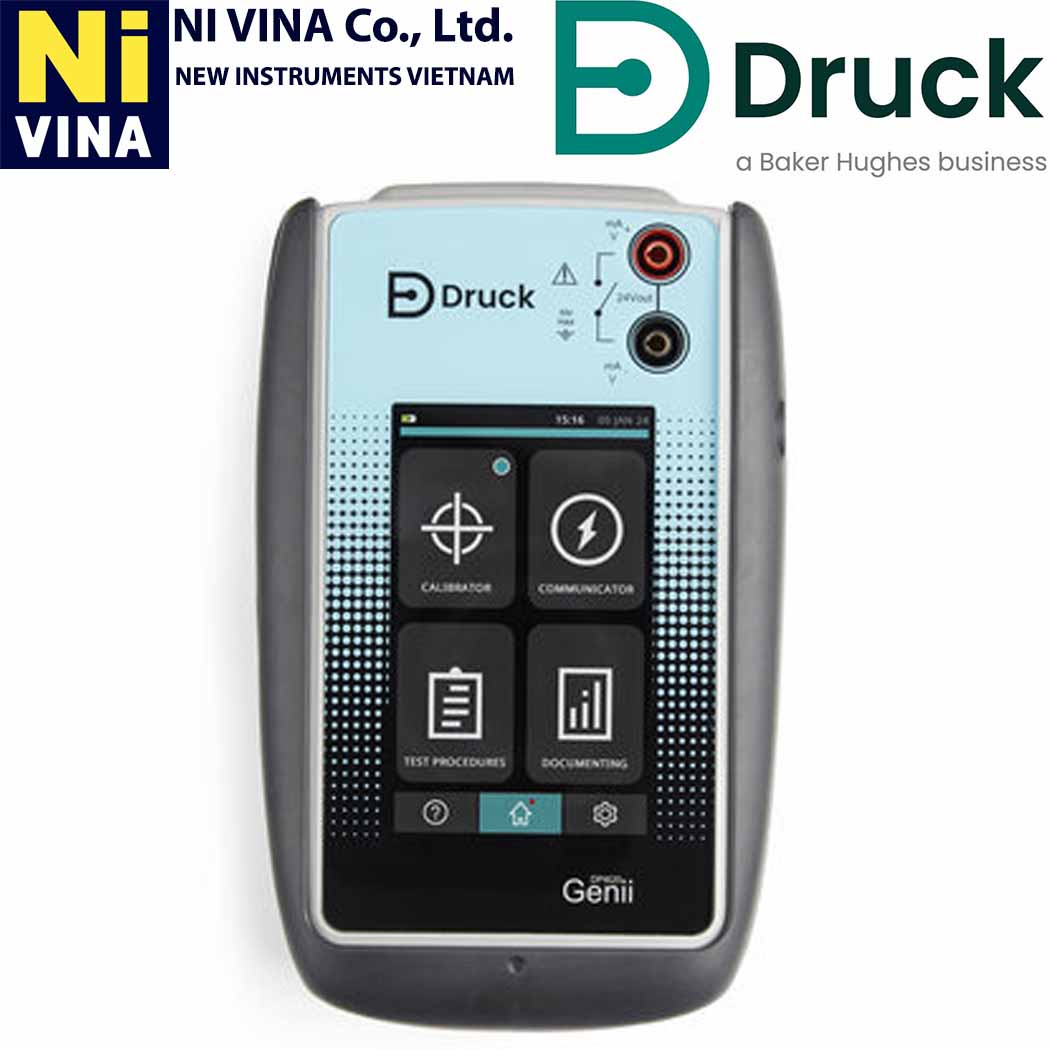

Máy hiệu chuẩn đa chức năng Druck DPI620 GEII (thường được viết tắt là DPI620G hoặc đôi khi gọi là GEII để chỉ thế hệ thứ hai của dòng Genii) là một hệ thống hiệu chuẩn di động tiên tiến và mô-đun, được phát triển bởi Druck (nay là một phần của Baker Hughes). Đây là một trong những thiết bị hiệu chuẩn đa chức năng hàng đầu trên thị trường, được thiết kế để thay thế nhiều công cụ riêng lẻ bằng một giải pháp tích hợp, linh hoạt và mạnh mẽ.
DPI620 Genii không chỉ là một thiết bị đo áp suất đơn thuần mà là một hệ thống hiệu chuẩn mô-đun toàn diện. Nó kết hợp:
- Một bộ hiệu chuẩn đa chức năng (có khả năng đo và nguồn tín hiệu điện, tần số, nhiệt độ).
- Một bộ giao tiếp trường (Field Communicator) tích hợp (HART, Foundation Fieldbus, Profibus tùy chọn).
- Khả năng đo và tạo áp suất thông qua các mô-đun và trạm áp suất bên ngoài.
Sự linh hoạt và khả năng mở rộng của DPI620 Genii nằm ở kiến trúc mô-đun của nó. Các thành phần chính của hệ thống bao gồm:
- DPI620G: Bộ hiệu chuẩn đa chức năng chính (có 2 loại là DPI620G-B và DPI620G-H)
- PM620 Series: Các mô-đun cảm biến áp suất có thể hoán đổi nóng.
- MC620G: Giá đỡ mô-đun áp suất, giúp gắn PM620 trực tiếp vào DPI620G.
- PV62XG Series: Các trạm tạo áp suất (pressure generation stations) cầm tay (khí nén hoặc thủy lực) tích hợp bơm.
Mô tả Máy hiệu chuẩn đa chức năng DPI620G
- Dòng DPI620G của Druck là máy hiệu chuẩn đa chức năng tiên tiến, dạng mô-đun và bộ giao tiếp HART/Foundation Fieldbus tùy chọn với khả năng đo và tạo áp suất đẳng cấp thế giới. Dựa trên hơn nửa thế kỷ kinh nghiệm dẫn đầu thị trường về áp suất, DPI620G là đỉnh cao của sản phẩm máy hiệu chuẩn dạng mô-đun, di động và là trung tâm của Hệ thống hiệu chuẩn dạng mô-đun tiên tiến Genii.
- Với các phiên bản an toàn nội tại được ATEX, IECEx và ETL chấp thuận để sử dụng trong các khu vực nguy hiểm, nền tảng DPI620G là sự lựa chọn ưu tiên của vô số nhà điều hành trên toàn cầu.
- DPI620G cung cấp khả năng đo lường và nguồn đồng thời để thiết lập, thử nghiệm và hiệu chuẩn hầu hết các loại thiết bị xử lý bao gồm máy phát, bộ chuyển đổi, đồng hồ đo/chỉ báo, công tắc, máy dò tiệm cận, bộ đếm, RTD, cặp nhiệt điện và bộ định vị van.
Tính năng Máy hiệu chuẩn đa chức năng DPI620G
- 14 mẫu khu vực an toàn và 5 mẫu khu vực nguy hiểm để đáp ứng các yêu cầu về ngân sách và ứng dụng từ máy hiệu chuẩn điện cơ bản đến máy hiệu chuẩn đa chức năng với HART, Profi Bus và Fieldbus.
- Có thể sử dụng với mô-đun áp suất và bộ phận mang mô-đun hoặc trạm gốc áp suất.
- Màn hình cảm ứng độ phân giải cao và giao diện người dùng hỗ trợ cử chỉ và thao tác vuốt để có cấu trúc menu phẳng hơn và dễ sử dụng hơn.
- Truyền thông kỹ thuật số HART và Foundation Fieldbus với thư viện mô tả thiết bị đầy đủ, modem nội bộ và
- nâng cấp miễn phí.
- Trình hướng dẫn hiệu chuẩn tự động để lưu trữ các quy trình và dữ liệu hiệu chuẩn
- Ghi dữ liệu lên đến sáu kênh cùng lúc.
- Được cung cấp một giấy phép phần mềm hiệu chuẩn Freemium 4Sight2 .
Ứng dụng chính Thiết Bị Hiệu Chuẩn Đo Áp Suất Druck DPI620G
Với khả năng toàn diện của mình, DPI620G là công cụ lý tưởng cho nhiều ứng dụng trong các ngành công nghiệp đòi hỏi độ chính xác và hiệu suất cao:
- Hiệu chuẩn và bảo trì thiết bị quá trình: Hiệu chuẩn tất cả các loại cảm biến, bộ truyền tín hiệu (transmitters), công tắc, đồng hồ đo áp suất, thiết bị đo nhiệt độ (RTD, cặp nhiệt điện), và các thiết bị điện khác (mA, V, tần số).
- Ngành Dầu khí & Khí đốt, Hóa chất & Hóa dầu: Kiểm tra và bảo trì thiết bị trong các nhà máy lọc dầu, nhà máy hóa chất, giàn khoan, đường ống, nơi yêu cầu độ chính xác và độ tin cậy cao.
- Điện lực và Tiện ích: Hiệu chuẩn các thiết bị đo lường trong nhà máy điện và hệ thống phân phối.
- Sản xuất và Chế tạo: Đảm bảo kiểm soát chất lượng và hiệu suất của các hệ thống tự động hóa.
- Phòng thí nghiệm hiệu chuẩn: Sử dụng làm chuẩn tham chiếu chính xác cao.
- Xử lý sự cố và chẩn đoán hệ thống: Giúp kỹ thuật viên nhanh chóng xác định và khắc phục sự cố trong các vòng lặp điều khiển.
III. Các tính năng và công nghệ nổi bật Thiết Bị Hiệu Chuẩn Đo Áp Suất Druck DPI620G
-
Thiết kế mô-đun linh hoạt:
- Hệ thống cho phép người dùng kết hợp DPI620G với các mô-đun áp suất PM620 và trạm áp suất PV62XG để tạo ra một giải pháp tùy chỉnh, đáp ứng mọi nhu cầu hiệu chuẩn.
- Các mô-đun PM620 có thể được hoán đổi nóng mà không cần dụng cụ hay hiệu chuẩn lại, tiết kiệm thời gian và chi phí.
- Độ chính xác hàng đầu:
- Sử dụng công nghệ cảm biến áp suất TERPS (Thin-Film Resonant Silicon) của Druck, mang lại độ chính xác cao nhất, có thể lên tới 0.005% FS (độ không đảm bảo tổng thể).
- Độ chính xác được duy trì trong dải nhiệt độ bù rộng.
- Khả năng tạo áp suất mạnh mẽ:

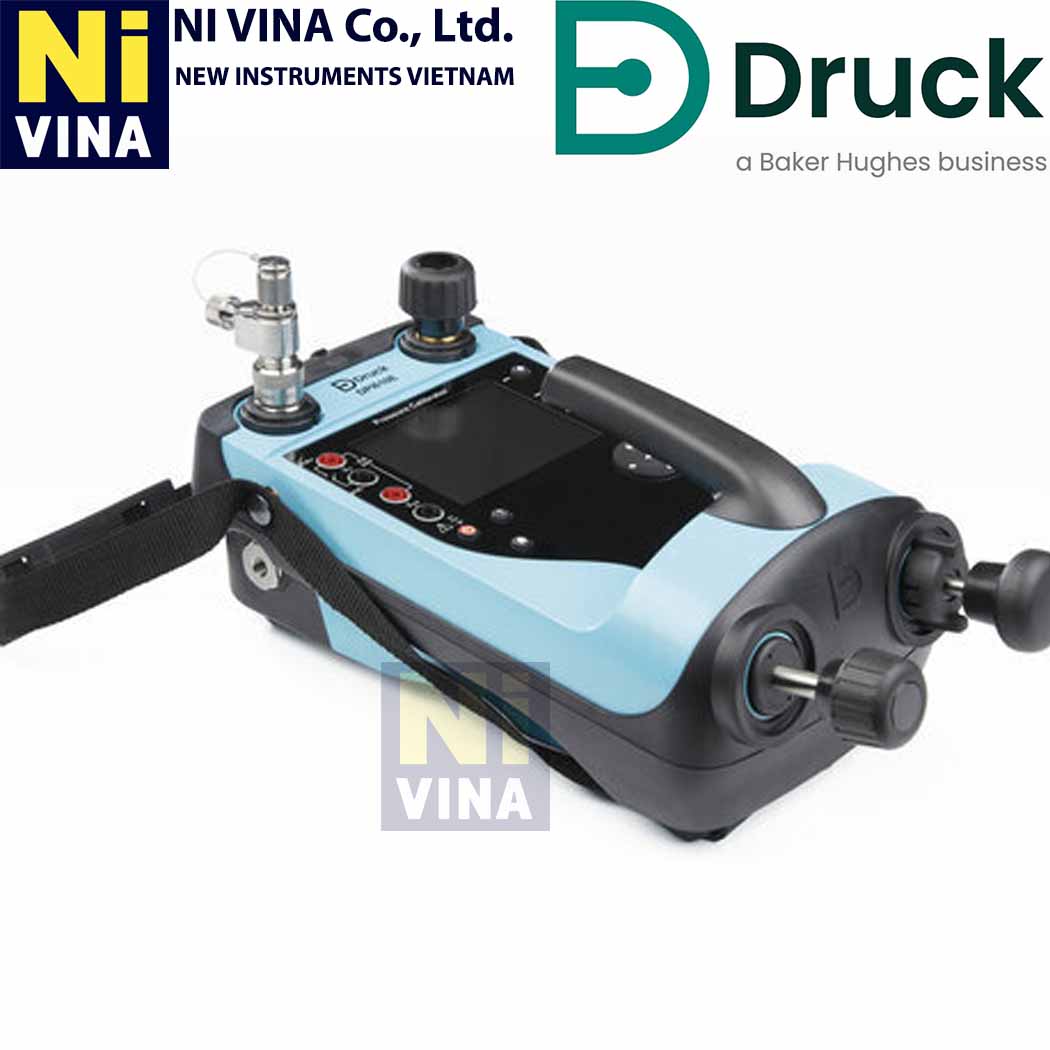

- Trạm khí nén PV62XG: Có thể tạo áp suất từ chân không đến 100 bar (1500 psi) một cách nhanh chóng.
- Trạm thủy lực PV62XG: Có khả năng tạo áp suất cực cao lên đến 1000 bar (15,000 psi).
- Thiết kế bơm hiệu suất cao giúp tạo áp suất nhanh và điều chỉnh tinh chỉnh dễ dàng.
- Giao diện người dùng hiện đại:
- Màn hình cảm ứng màu độ phân giải cao (4.3 inch diagonal, 480 x 800 pixels).
- Giao diện người dùng trực quan với tính năng "Dashboard" và "Task" giúp truy cập nhanh các chức năng và quy trình hiệu chuẩn.
- Hỗ trợ nhiều ngôn ngữ.
- Chức năng đa năng:
- Đo và nguồn tín hiệu điện: Đo và tạo mA, V, mV, Ohm, tần số, RTD, cặp nhiệt điện (thermocouple).
- Cấp nguồn vòng lặp: Cung cấp nguồn 24 V hoặc 28 V cho các bộ truyền tín hiệu.
- Giao tiếp HART/Fieldbus/Profibus: Chức năng giao tiếp tích hợp, cho phép cấu hình và hiệu chuẩn các thiết bị thông minh ngay tại hiện trường. Cung cấp thư viện mô tả thiết bị (DD Library) đầy đủ và cập nhật miễn phí.
- Ghi dữ liệu (Data Logging): Có khả năng ghi dữ liệu lên đến sáu kênh đồng thời với bộ nhớ trong 8 GB.
- Tự động hóa hiệu chuẩn: Hỗ trợ tạo các quy trình hiệu chuẩn tự động và tài liệu hóa kết quả "As Found" (tình trạng ban đầu) và "As Left" (tình trạng sau hiệu chuẩn).
- Tính toán lỗi PASS/FAIL: Tự động đánh giá kết quả hiệu chuẩn theo tiêu chí cài đặt.
- Độ bền và an toàn:
- Thiết kế chắc chắn, chống chịu thời tiết với chuẩn IP55 (một số tài liệu ghi IP54), chống bụi và tia nước.
- Phiên bản DPI620G-IS được chứng nhận An toàn nội tại (Intrinsically Safe) theo ATEX, IECEx và FM/CSA, cho phép sử dụng trong các khu vực nguy hiểm Zone 0/1.
- Pin Li-Polymer có thể sạc lại, cung cấp thời gian hoạt động kéo dài.
| Model | DPI620 Genii |
| Display Type | Digital |
| Rechargeable Lithium Battery | Yes |
| Condition | New |
| Brand | GE Druck |
| Processor and memory | 800 MHz Processor 512 MB 800 MHz SDRAM 4 GB Internal flash memory |
| Electrical Safety | Electrical – BS EN 61010-1: 2010 |
| Pressure Safety | Pressure Equipment Directive – Class: Sound Engineering Practice (SEP) |
| Approved | CE Marked |
| Size | 183 x 114 x 42 mm (7.2 x 4.5 x 1.7 in) (LxWxH) |
| Weight | 183 x 114 x 42 mm (7.2 x 4.5 x 1.7 in) |
| Connectivity | USB Type A, USB Type Mini B |
| Display | Size: 110 mm (4.3 in) diagonal; 480 x 800 pixels |
| Languages | English {Default}, Chinese, French, German, Italian, Portuguese, Russian, Spanish, Dutch, Japanese |
| Operating Temperature | -10 deg to 50 deg C (14 deg to 122 deg F) |
| Storage temperature | -20 deg to 70 deg C (-4 deg to 158 deg F) |
| Ingress Protection | IP55 |
| Humidity | 0 to 90% RH Non condensing |
| Shock | BS EN 61010-1:2010; MIL-PRF-28800F for Class II equipment, 1 m Drop Tested |
| EMC | Electromagnetic compatibility: BS EN 61326-1:2006 |
| Minimum Order Quantity | 1 Piece |
Ứng dụng
Mô tả Máy hiệu chuẩn đa chức năng DPI620G
- Dòng DPI620G của Druck là máy hiệu chuẩn đa chức năng tiên tiến, dạng mô-đun và bộ giao tiếp HART/Foundation Fieldbus tùy chọn với khả năng đo và tạo áp suất đẳng cấp thế giới. Dựa trên hơn nửa thế kỷ kinh nghiệm dẫn đầu thị trường về áp suất, DPI620G là đỉnh cao của sản phẩm máy hiệu chuẩn dạng mô-đun, di động và là trung tâm của Hệ thống hiệu chuẩn dạng mô-đun tiên tiến Genii.
- Với các phiên bản an toàn nội tại được ATEX, IECEx và ETL chấp thuận để sử dụng trong các khu vực nguy hiểm, nền tảng DPI620G là sự lựa chọn ưu tiên của vô số nhà điều hành trên toàn cầu.
- DPI620G cung cấp khả năng đo lường và nguồn đồng thời để thiết lập, thử nghiệm và hiệu chuẩn hầu hết các loại thiết bị xử lý bao gồm máy phát, bộ chuyển đổi, đồng hồ đo/chỉ báo, công tắc, máy dò tiệm cận, bộ đếm, RTD, cặp nhiệt điện và bộ định vị van.
Tính năng Máy hiệu chuẩn đa chức năng DPI620G
- 14 mẫu khu vực an toàn và 5 mẫu khu vực nguy hiểm để đáp ứng các yêu cầu về ngân sách và ứng dụng từ máy hiệu chuẩn điện cơ bản đến máy hiệu chuẩn đa chức năng với HART, Profi Bus và Fieldbus.
- Có thể sử dụng với mô-đun áp suất và bộ phận mang mô-đun hoặc trạm gốc áp suất.
- Màn hình cảm ứng độ phân giải cao và giao diện người dùng hỗ trợ cử chỉ và thao tác vuốt để có cấu trúc menu phẳng hơn và dễ sử dụng hơn.
- Truyền thông kỹ thuật số HART và Foundation Fieldbus với thư viện mô tả thiết bị đầy đủ, modem nội bộ và
- nâng cấp miễn phí.
- Trình hướng dẫn hiệu chuẩn tự động để lưu trữ các quy trình và dữ liệu hiệu chuẩn
- Ghi dữ liệu lên đến sáu kênh cùng lúc.
- Được cung cấp một giấy phép phần mềm hiệu chuẩn Freemium 4Sight2 .
Ứng dụng chính Thiết Bị Hiệu Chuẩn Đo Áp Suất Druck DPI620G
Với khả năng toàn diện của mình, DPI620G là công cụ lý tưởng cho nhiều ứng dụng trong các ngành công nghiệp đòi hỏi độ chính xác và hiệu suất cao:
- Hiệu chuẩn và bảo trì thiết bị quá trình: Hiệu chuẩn tất cả các loại cảm biến, bộ truyền tín hiệu (transmitters), công tắc, đồng hồ đo áp suất, thiết bị đo nhiệt độ (RTD, cặp nhiệt điện), và các thiết bị điện khác (mA, V, tần số).
- Ngành Dầu khí & Khí đốt, Hóa chất & Hóa dầu: Kiểm tra và bảo trì thiết bị trong các nhà máy lọc dầu, nhà máy hóa chất, giàn khoan, đường ống, nơi yêu cầu độ chính xác và độ tin cậy cao.
- Điện lực và Tiện ích: Hiệu chuẩn các thiết bị đo lường trong nhà máy điện và hệ thống phân phối.
- Sản xuất và Chế tạo: Đảm bảo kiểm soát chất lượng và hiệu suất của các hệ thống tự động hóa.
- Phòng thí nghiệm hiệu chuẩn: Sử dụng làm chuẩn tham chiếu chính xác cao.
- Xử lý sự cố và chẩn đoán hệ thống: Giúp kỹ thuật viên nhanh chóng xác định và khắc phục sự cố trong các vòng lặp điều khiển.
III. Các tính năng và công nghệ nổi bật Thiết Bị Hiệu Chuẩn Đo Áp Suất Druck DPI620G
-
Thiết kế mô-đun linh hoạt:
- Hệ thống cho phép người dùng kết hợp DPI620G với các mô-đun áp suất PM620 và trạm áp suất PV62XG để tạo ra một giải pháp tùy chỉnh, đáp ứng mọi nhu cầu hiệu chuẩn.
- Các mô-đun PM620 có thể được hoán đổi nóng mà không cần dụng cụ hay hiệu chuẩn lại, tiết kiệm thời gian và chi phí.
- Độ chính xác hàng đầu:
- Sử dụng công nghệ cảm biến áp suất TERPS (Thin-Film Resonant Silicon) của Druck, mang lại độ chính xác cao nhất, có thể lên tới 0.005% FS (độ không đảm bảo tổng thể).
- Độ chính xác được duy trì trong dải nhiệt độ bù rộng.
- Khả năng tạo áp suất mạnh mẽ:
- Trạm khí nén PV62XG: Có thể tạo áp suất từ chân không đến 100 bar (1500 psi) một cách nhanh chóng.
- Trạm thủy lực PV62XG: Có khả năng tạo áp suất cực cao lên đến 1000 bar (15,000 psi).
- Thiết kế bơm hiệu suất cao giúp tạo áp suất nhanh và điều chỉnh tinh chỉnh dễ dàng.
- Giao diện người dùng hiện đại:
- Màn hình cảm ứng màu độ phân giải cao (4.3 inch diagonal, 480 x 800 pixels).
- Giao diện người dùng trực quan với tính năng "Dashboard" và "Task" giúp truy cập nhanh các chức năng và quy trình hiệu chuẩn.
- Hỗ trợ nhiều ngôn ngữ.
- Chức năng đa năng:
- Đo và nguồn tín hiệu điện: Đo và tạo mA, V, mV, Ohm, tần số, RTD, cặp nhiệt điện (thermocouple).
- Cấp nguồn vòng lặp: Cung cấp nguồn 24 V hoặc 28 V cho các bộ truyền tín hiệu.
- Giao tiếp HART/Fieldbus/Profibus: Chức năng giao tiếp tích hợp, cho phép cấu hình và hiệu chuẩn các thiết bị thông minh ngay tại hiện trường. Cung cấp thư viện mô tả thiết bị (DD Library) đầy đủ và cập nhật miễn phí.
- Ghi dữ liệu (Data Logging): Có khả năng ghi dữ liệu lên đến sáu kênh đồng thời với bộ nhớ trong 8 GB.
- Tự động hóa hiệu chuẩn: Hỗ trợ tạo các quy trình hiệu chuẩn tự động và tài liệu hóa kết quả "As Found" (tình trạng ban đầu) và "As Left" (tình trạng sau hiệu chuẩn).
- Tính toán lỗi PASS/FAIL: Tự động đánh giá kết quả hiệu chuẩn theo tiêu chí cài đặt.
- Độ bền và an toàn:
- Thiết kế chắc chắn, chống chịu thời tiết với chuẩn IP55 (một số tài liệu ghi IP54), chống bụi và tia nước.
- Phiên bản DPI620G-IS được chứng nhận An toàn nội tại (Intrinsically Safe) theo ATEX, IECEx và FM/CSA, cho phép sử dụng trong các khu vực nguy hiểm Zone 0/1.
- Pin Li-Polymer có thể sạc lại, cung cấp thời gian hoạt động kéo dài.
Thông số kĩ thuật
| Model | DPI620 Genii |
| Display Type | Digital |
| Rechargeable Lithium Battery | Yes |
| Condition | New |
| Brand | GE Druck |
| Processor and memory | 800 MHz Processor 512 MB 800 MHz SDRAM 4 GB Internal flash memory |
| Electrical Safety | Electrical – BS EN 61010-1: 2010 |
| Pressure Safety | Pressure Equipment Directive – Class: Sound Engineering Practice (SEP) |
| Approved | CE Marked |
| Size | 183 x 114 x 42 mm (7.2 x 4.5 x 1.7 in) (LxWxH) |
| Weight | 183 x 114 x 42 mm (7.2 x 4.5 x 1.7 in) |
| Connectivity | USB Type A, USB Type Mini B |
| Display | Size: 110 mm (4.3 in) diagonal; 480 x 800 pixels |
| Languages | English {Default}, Chinese, French, German, Italian, Portuguese, Russian, Spanish, Dutch, Japanese |
| Operating Temperature | -10 deg to 50 deg C (14 deg to 122 deg F) |
| Storage temperature | -20 deg to 70 deg C (-4 deg to 158 deg F) |
| Ingress Protection | IP55 |
| Humidity | 0 to 90% RH Non condensing |
| Shock | BS EN 61010-1:2010; MIL-PRF-28800F for Class II equipment, 1 m Drop Tested |
| EMC | Electromagnetic compatibility: BS EN 61326-1:2006 |
| Minimum Order Quantity | 1 Piece |
