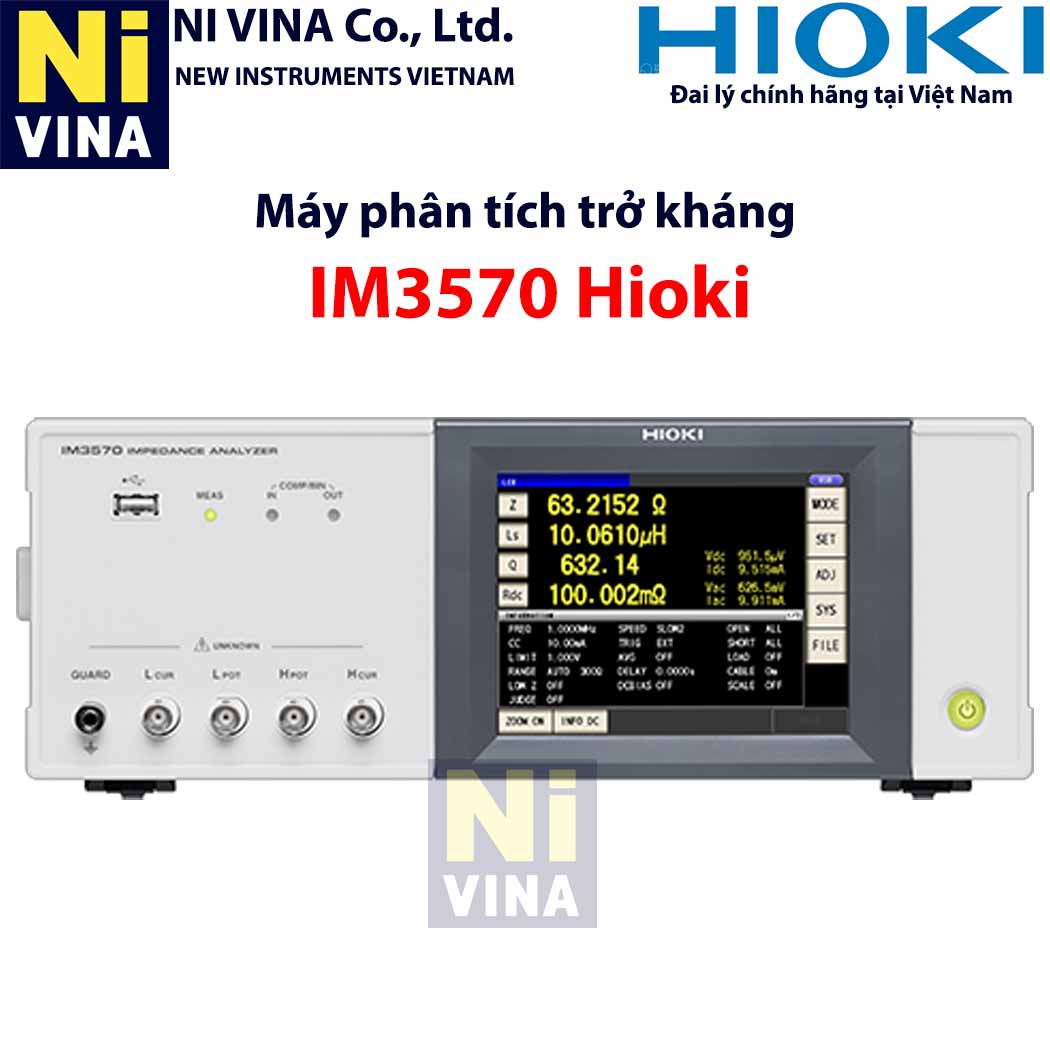

Máy Phân Tích Trở Kháng Hóa Học IM3570

Model: IM3570

Brand: Hioki

Origin: Japan

Mô tả

Máy Phân Tích Trở Kháng Hóa Học IM3570 Hioki là một máy phân tích trở kháng chính xác cao, có khả năng đo lường các thành phần và vật liệu điện hóa. Nó được trang bị dải tần rộng từ 1 mHz đến 200 kHz, rất phù hợp để phân tích hành vi ion và điện trở dung dịch. Thiết bị này cũng có khả năng đo liên tục và kiểm tra tốc độ cao LCR (điện cảm, điện dung, điện trở) cũng như các phép đo quét chỉ với một thiết bị duy nhất.

Hioki IM3570 là lý tưởng để sử dụng trong các ứng dụng đòi hỏi phải đo lường-ESR thấp về trình tự của một vài milliohms, ví dụ như kiểm tra các tụ polymer chức năng, do lặp lại trở kháng thấp vượt trội của nó.

Mô tả Máy Phân Tích Trở Kháng Hóa Học IM3570 Hioki

Hioki IM3570 đo và phân tích trở kháng khoảng từ 1MHz đến các thiết bị 3GHz cho phù hợp với một loạt các ứng dụng trong các thử nghiệm của các thành phần điện tử.Hioki IM3570 là lý tưởng để sử dụng trong các ứng dụng đòi hỏi phải đo lường-ESR thấp về trình tự của một vài milliohms, ví dụ như kiểm tra các tụ polymer chức năng, do lặp lại trở kháng thấp vượt trội của nó.

Các tính năng chính IM3570 Hioki

LCR, DCR, quét, và đo liên tục với thử nghiệm tốc độ cao trong một đơn vị duy nhất
Kiểm tra tốc độ cao, tốc độ tối đa 1.5ms (1 kHz) và 0.5 ms (100kHz) trong chế độ LCR
Độ chính xác cơ bản cao của tham số Z: ± 0.08%
Máy phân tích trở kháng hoàn hảo để kiểm tra các đặc tính cộng hưởng của các phần tử áp điện, đo CD và ESR thấp của tụ điện polymer chức năng, đo DCR và LQ của cuộn cảm (cuộn dây và máy biến áp)
Thực hiện quét tần số, quét mức, và đo khoảng thời gian trong chế độ phân tích

Vui lòng chọn và mua riêng đầu dò đo hoặc thiết bị kiểm tra thích hợp cho ứng dụng của bạn. Bạn có thể sử dụng RS-232C CABLE 9637 mà không cần điều khiển luồng phần cứng.

Máy phân tích trở kháng hóa học IM3570 Hioki

Ứng dụng Máy Phân Tích Trở Kháng Hóa Học IM3570 Hioki

Hioki IM3570 là một giải pháp đa năng cho nhiều ứng dụng trong ngành công nghiệp điện tử:

Kiểm tra và đánh giá linh kiện thụ động (Passive Components) trong sản xuất:
- Tụ điện: Tụ gốm nhiều lớp (MLCC), tụ polymer chức năng, tụ tantal, tụ điện phân.
- Cuộn cảm: Cuộn cảm chip, cuộn cảm lõi, biến áp.
- Điện trở: Bao gồm cả đo điện trở DC (Rdc).
Nghiên cứu và Phát triển (R&D):
- Phân tích đặc tính tần số của các linh kiện mới.
- Nghiên cứu vật liệu bán dẫn và đi-ốt (đo đặc tính C-V).
- Đánh giá các thành phần trong mạch khóa thông minh (smart key) hoặc hệ thống chống trộm (immobilizer), như ăng-ten.
Kiểm soát chất lượng:
- Thực hiện kiểm tra đạt/không đạt (pass/fail judgment) nhanh chóng cho các linh kiện trên dây chuyền sản xuất.
- Kiểm tra chất lượng đầu vào (incoming inspection) và đầu ra (outgoing inspection) của sản phẩm.
Phân tích điện hóa (Limited to certain applications): Mặc dù IM3590 chuyên về hóa học điện, IM3570 với dải tần số thấp vẫn có thể được sử dụng cho một số phân tích cơ bản về trở kháng của vật liệu.

Nhờ sự kết hợp giữa hiệu suất cao, tính năng đa dạng và khả năng kết nối linh hoạt, Hioki IM3570 là một công cụ lý tưởng để tối ưu hóa quy trình kiểm tra và phân tích trong lĩnh vực điện tử, giúp nâng cao chất lượng sản phẩm và hiệu quả công việc.

Liên hệ Đại lý chính hãng HIOKI tại Việt Nam:

CÔNG TY TNHH NI VINA

VP Hà Nội: Ô DV3-2.10, tầng 2, Tòa nhà CT2&3, KDT Dream Town,Tây Mỗ, Nam Từ Liêm, Hà Nội

VP HCM: Số 77, Tân Quỳ Tân Quý, Phường Tân Sơn Nhì, Quận Tân Phú, TPHCM

Hotline: 096.465.0110/ Email:marketing@nivina.com.vn

Fanpage: Thiết bị đo kiểm Nivina

Zalo OA: NI VINA instruments

Độ chính xác được đảm bảo: 1 năm, Thời gian đảm bảo độ chính xác sau khi được Hioki điều chỉnh: 1 năm

Kiểu đo	Kiểu LCR, Chế độ đo liên tục (Kiểu LCR / Kiểu phân tích); Kiểu phân tích (Đo tần số và đo mức độ); Đặc tính nhiệt độ, Phân tích mạch tương đương)
Các thông số đo	Z, Y, θ, Rs (ESR), Rp, Rdc (Điện trở DC) / X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q, T, σ (độ dẫn) / ε (Hằng số điện môi)
Thang đo	100 mΩ đến 100 MΩ, 10 dải (Tất cả các thông số được xác định theo Z)
Hiển thị thang đo	Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp, σ, ε: ± (0,00000 [đơn vị] đến 9,99999G [đơn vị], chỉ hiển thị giá trị tuyệt đối cho Z và Y θ: ± (0,000° đến 180,000°), D: ± (0,00000 đến 9,99999) Q: ± (0,00 đến 99999,9), Δ%: ± (0,0000% đến 999,999%) T: -10,0°C đến 99,9°C σ, ε: ± (0,00000f [đơn vị] đến 999,999G [đơn vị]
Độ chính xác cơ bản	Z: ± 0,05% rdg. θ: ± 0,03°
Tần số đo	1 mHz đến 200 kHz (độ phân giải cài đặt 5 chữ số, độ phân giải tối thiểu 1 mHz)
Mức tín hiệu đo	Kiểu thông thường: Kiểu V / Kiểu CV: 5 mV đến 5 Vrms, 1 mVrms bước Kiểu CC: 10 μA đến 50 mArms, 10 μArms bước Kiểu trở kháng thấp ở độ chính xác cao: Kiểu V / Kiểu CV: 5 mV đến 2,5 Vrms, 1 mVrms bước Kiểu CC: 10 μA đến 100 mArms, 10 μArms bước
Trở kháng đầu ra	Kiểu thông thường: 100 Ω, Kiểu trở kháng thấp ở độ chính xác cao: 25 Ω
Hiển thị	TFT màu 5,7 inch, màn hình có thể được đặt thành BẬT/TẮT
Thời gian đo	2 mili giây (1 kHz, NHANH, hiển thị TẮT, giá trị đại diện)
Chức năng	Đo độ lệch điện một chiều, Bù nhiệt độ điện trở một chiều (nhiệt độ tham chiếu đã chuyển đổi được hiển thị), Đo nhiệt độ, Đo pin (Hệ thống điện một chiều tự động), Bộ so sánh, Đo BIN (phân loại), Tải/ lưu bảng điều khiển, Chức năng bộ nhớ
Giao diện	Giao diện I/O bên ngoài (Trình xử lý), Giao diện USB (tốc độ cao), Bộ nhớ USB Tùy chọn: Chọn 1 từ RS-232C, GP-IB hoặc LAN
Nguồn cấp	100 đến 240 V AC, 50/60 Hz, tối đa 50 VA.
Kích thước và khối lượng	330 mm (12,99 in) W × 119 mm (4,69 in) H × 168 mm (6,61 in) D, 3,1 kg (109,3 oz)
Phụ kiện	Dây nguồn × 1, Hướng dẫn sử dụng × 1, CD-R (Hướng dẫn sử dụng giao diện và phần mềm mẫu [Điều khiển giao diện, tính toán độ chính xác và chức năng chụp ảnh màn hình]) × 1
