Mô tả Phần mềm phân tích mạch tương đương IM9000 Hioki

Phân tích mạch đơn giản & Ra quyết định chấp nhận/từ chối chi tiết Nâng cấp chương trình cơ sở cho IM3570

Máy đo và phân tích trở kháng Hioki LCR có dải tần từ 1mHz đến 3GHz để phù hợp với nhiều ứng dụng trong thử nghiệm linh kiện điện tử. IM9000 là bản nâng cấp chương trình cơ sở tùy chọn cho Model IM3570 để tạo điều kiện thuận lợi cho các biểu đồ Cole-Cole, phân tích mạch đơn giản và các quyết định chấp nhận/từ chối chi tiết, bổ sung giá trị cho IM3570 để phục vụ phân tích thành phần nâng cao hơn.

Các tính năng chính IM9000 Hioki

• Tự động chọn mô hình mạch tương đương từ năm mô hình điển hình để giảm thiểu sự khác biệt giữa các giá trị đo được và các đặc tính tần số lý tưởng thu được từ kết quả phân tích
• Xác định chấp nhận/từ chối đối với các phần tử L, C và R bao gồm một bộ phận và độ sắc nét cộng hưởng (hệ số chất lượng cơ học)
• Đưa ra quyết định chi tiết về các phần tử bằng cách sử dụng sự cộng hưởng của phần tử áp điện hoặc cuộn cảm

Lưu ý: IM9000 không được bao gồm trong gói tiêu chuẩn. Để sử dụng chức năng IM9000, hãy chỉ định tùy chọn khi mua. Những khách hàng đã mua Máy phân tích trở kháng IM3570 có thể thêm chức năng Phần sụn phân tích mạch tương đương IM9000. Vui lòng liên hệ với đại diện HIOKI tại địa phương của bạn.

Ứng dụng Máy Phân Tích Trở Kháng Hóa Học IM9000 Hioki

1. Phân Tích Mạch Tương Đương Tự Động và Chi Tiết:

   • Tự động chọn mô hình: IM9000 có thể tự động lựa chọn mô hình mạch tương đương phù hợp nhất từ năm mô hình điển hình (bao gồm các mô hình 3 hoặc 4 thành phần cho cuộn cảm, tụ điện, điện trở, và phần tử áp điện) để khớp với dữ liệu đo được. Điều này giúp giảm thiểu sự khác biệt giữa giá trị đo và đặc tính tần số lý tưởng từ kết quả phân tích.
   • Đánh giá các thành phần riêng lẻ: Cho phép phân tích và đưa ra quyết định chấp nhận/từ chối cho từng thành phần cấu tạo nên mạch tương đương (ví dụ: L1, C1, R1, C0) và hệ số phẩm chất cộng hưởng (Qm) của linh kiện.
   • Phân tích cộng hưởng của phần tử áp điện và cuộn cảm: Cung cấp khả năng phân tích chi tiết các đặc tính cộng hưởng của phần tử áp điện (Piezoelectric elements) hoặc cuộn cảm, bao gồm các tần số cộng hưởng (fr, fa, fs, fp) và các tần số khác liên quan đến trở kháng/dẫn nạp tối đa/tối thiểu.

2. Trực Quan Hóa Dữ Liệu Nâng Cao:

   • Biểu đồ Cole-Cole Plot: Hiển thị dữ liệu trở kháng dưới dạng đồ thị Cole-Cole, rất quan trọng trong việc phân tích các đặc tính của vật liệu điện môi, vật liệu điện hóa, pin, và tụ điện lớp kép điện hóa (EDLCs).
   • Biểu đồ Vòng tròn Dẫn nạp (Admittance Circle Display): Cung cấp một góc nhìn khác về hành vi của linh kiện, đặc biệt hữu ích trong việc phân tích các phần tử cộng hưởng.

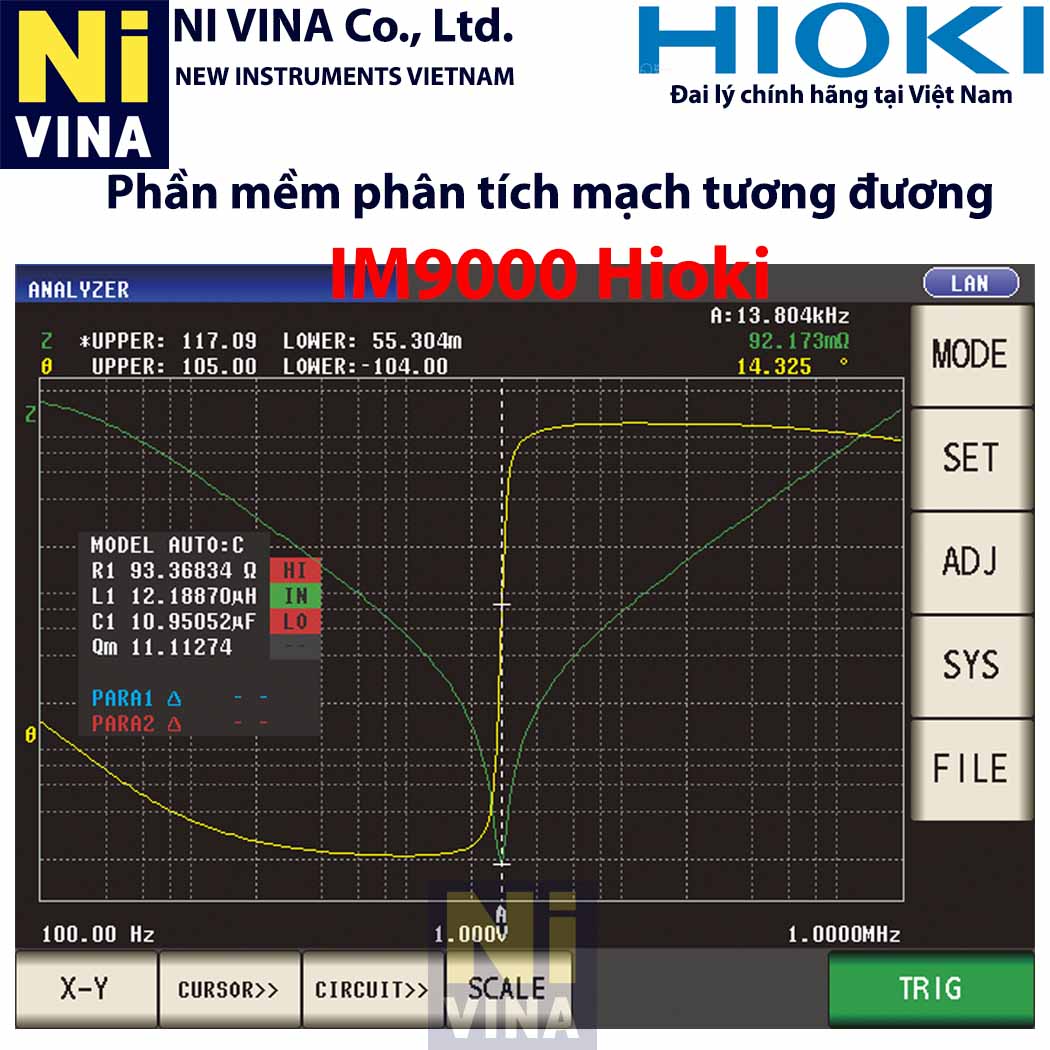

   • Mô phỏng đặc tính tần số: Cho phép hiển thị và so sánh biểu đồ đặc tính tần số lý tưởng được tạo ra từ kết quả phân tích mạch tương đương với dữ liệu đo thực tế, giúp người dùng dễ dàng đánh giá mức độ phù hợp của mô hình.
   • Hiển thị X-Y: Cung cấp biểu đồ trực quan về mối quan hệ giữa các thông số.

3. Kiểm Tra và Đánh Giá Chất Lượng Nâng Cao:

   • Quyết định đạt/không đạt chi tiết: Dựa trên kết quả phân tích mạch tương đương và các thông số cộng hưởng, giúp đưa ra quyết định chính xác hơn về chất lượng linh kiện, đặc biệt là các linh kiện phức tạp.
   • Tối ưu hóa quy trình sản xuất: Bằng cách hiểu rõ hơn về nguyên nhân gây ra sự thay đổi trong đặc tính linh kiện, giúp cải thiện quy trình sản xuất và giảm tỷ lệ lỗi.

4. Nghiên cứu và Phát triển (R&D) Chuyên Sâu:

   • IM9000 là công cụ lý tưởng cho các nhà nghiên cứu muốn khám phá sâu hơn về hành vi của vật liệu và linh kiện điện tử, xây dựng và xác nhận các mô hình lý thuyết.

Tóm lại, IM9000 nâng tầm IM3570 từ một máy phân tích trở kháng mạnh mẽ thành một công cụ phân tích và đánh giá linh kiện chuyên sâu, đặc biệt hữu ích cho các ứng dụng đòi hỏi hiểu biết chi tiết về cấu trúc và hành vi của linh kiện dựa trên các mô hình mạch tương đương.
