THIẾT BỊ GHI DẠNG SÓNG MR8827
THIẾT BỊ GHI DẠNG SÓNG MR8827
Model: MR8827
Brand: Hioki
Origin: Japan
Mô tả

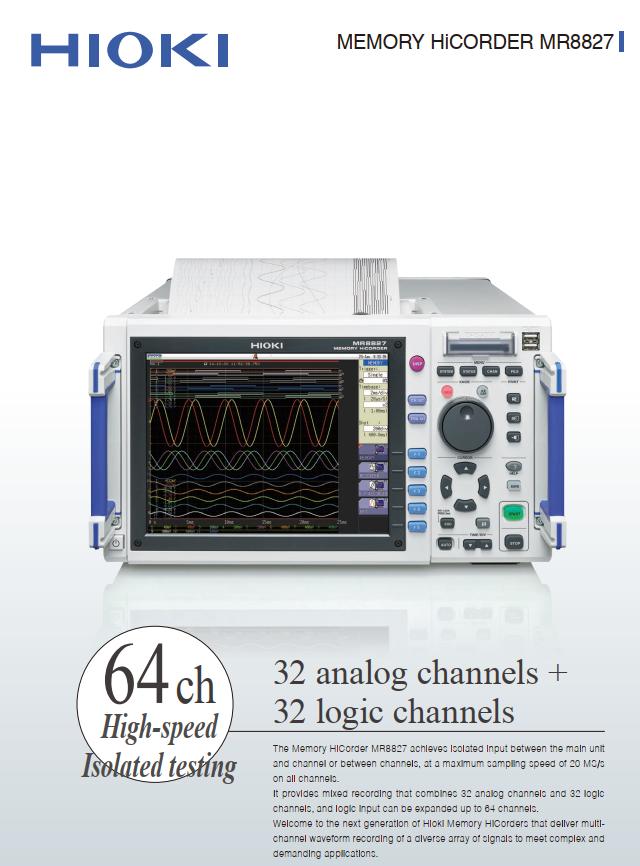

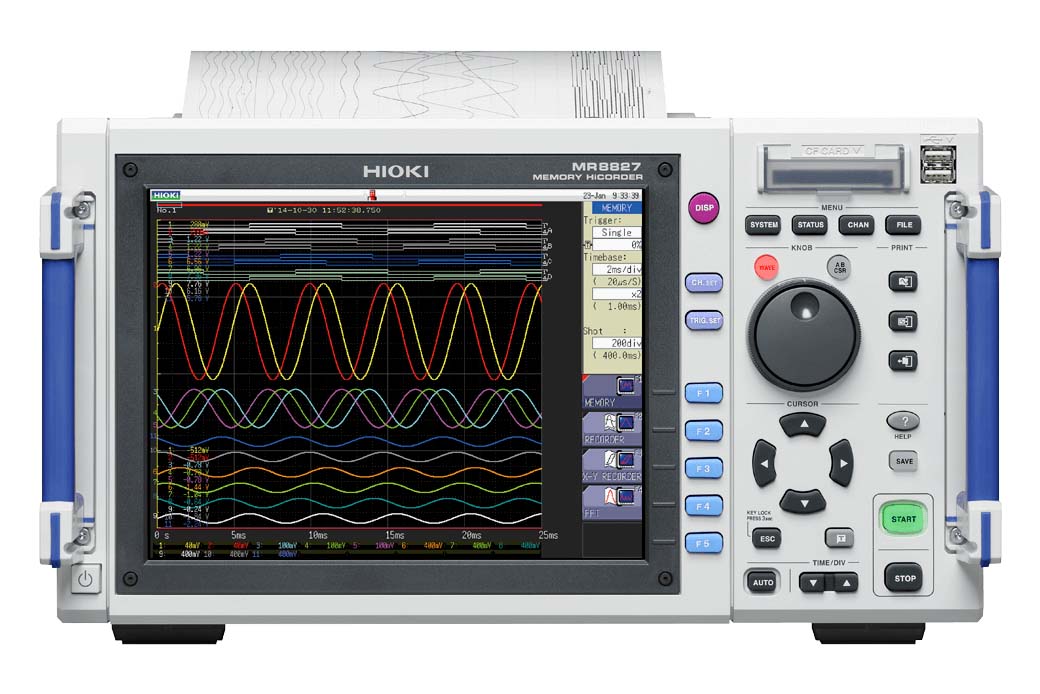

Thiết bị ghi dạng sóng của Hioki là thiết bị giám sát và ghi lại dạng sóng tốc độ cao có khả năng đo đồng thời nhiều hiện tượng vật lý khác nhau như điện áp, dòng điện, nhiệt độ, rung động, trọng lượng, gia tốc và quay nhờ vào sự cách ly hoàn toàn giữa các kênh và từ mỗi kênh đến mặt đất. Hơn cả một máy hiện sóng kỹ thuật số, bộ ghi dữ liệu MR8827 (DAQ) có khả năng kết nối các mô-đun đầu vào cắm và chạy để đáp ứng các ứng dụng như thử nghiệm sau khi bảo trì định kỳ của các toa xe đường sắt nhằm xác nhận các tín hiệu lệnh điện áp, dòng điện động cơ, tốc độ xe và áp suất phanh.
Lấy mẫu tốc độ cao lên tới 20 MS/giây và đầu vào được cách ly hoàn toàn cho tất cả kênh
Thiết bị ghi dạng sóng MR8827 cách ly hoàn toàn thiết bị chính và kênh đo
hoặc giữa các kênh đo, với tốc độ lấy mẫu tối đa là 20 MS/giây trên tất cả kênh. (Độ phân giải: 50nsec)
MR8827 khác biệt so với các thiết bị ghi sóng thông thường ở chỗ thiết bị này có khả năng cách ly hoàn toàn đầu vào của mỗi kênh và giữa các kênh với khung chính.
Kiểm tra Biến tần / UPS
MR8827A là thiết bị hoàn hảo cho việc đánh giá và kiểm tra khởi động của bộ chuyển đổi và hệ thống nguồn liên tục (UPS). Ghi lại sử dụng cả kênh logic cho các tín hiệu điều khiển và kênh analog để kiểm tra điện áp hoặc dòng điện sơ cấp và thứ cấp của UPS hoặc bộ chuyển đổi.
Kiểm tra ngắt máy biến áp
Sự cách ly giữa các kênh cho phép kết nối mạch an toàn trong môi trường điện áp cao.
Thiết bị ghi dạng sóng có thể ghi lại dữ liệu đầu vào đa kênh hỗn hợp

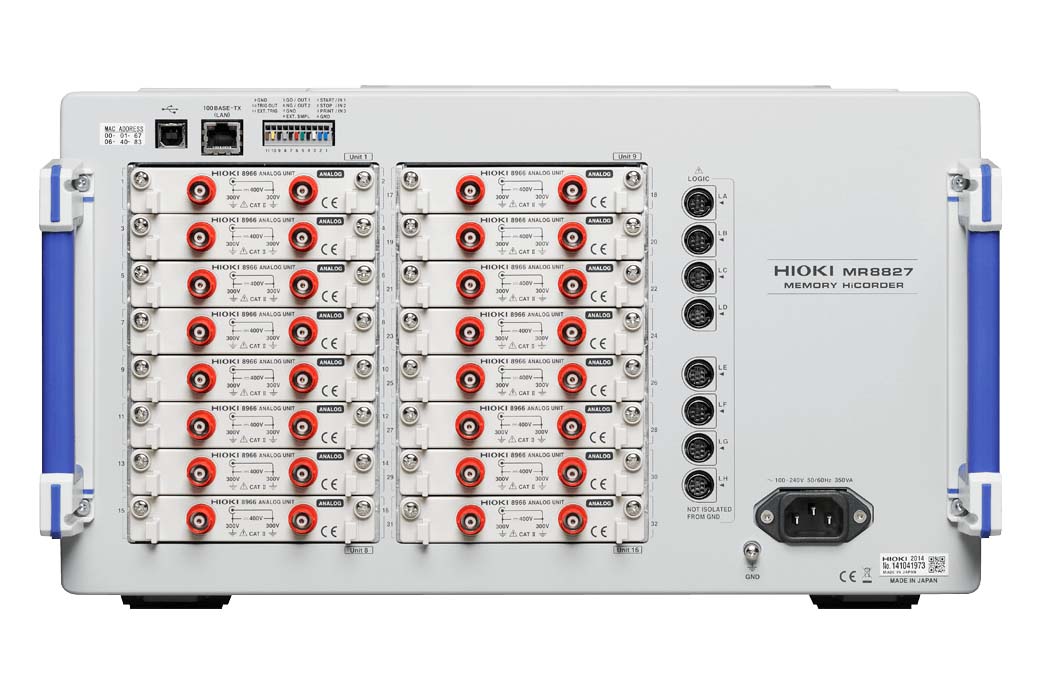

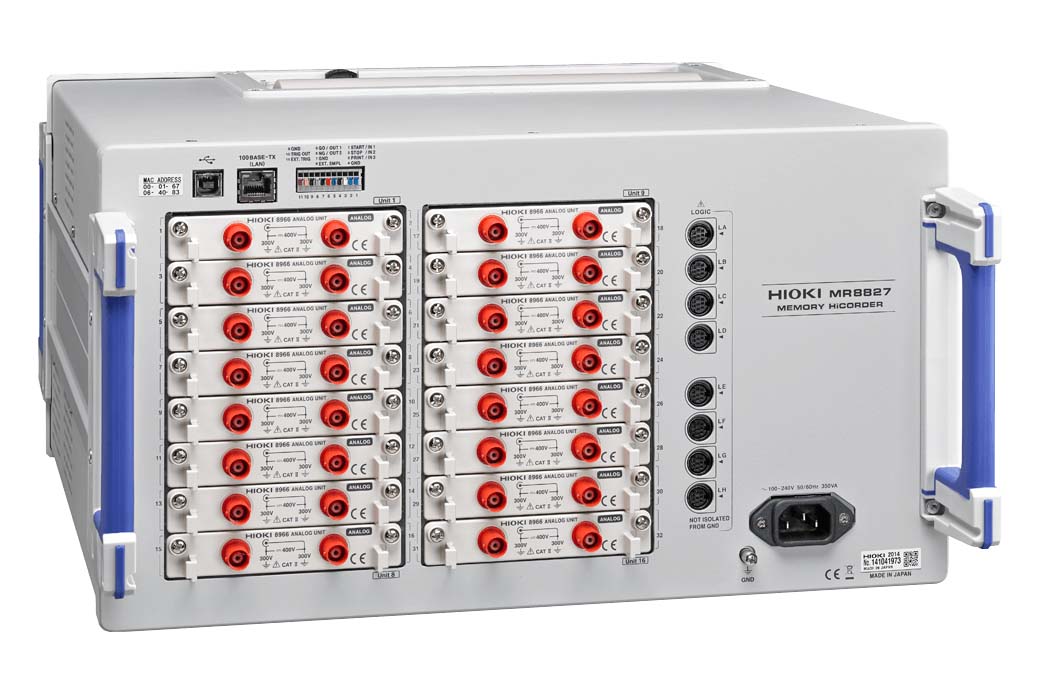

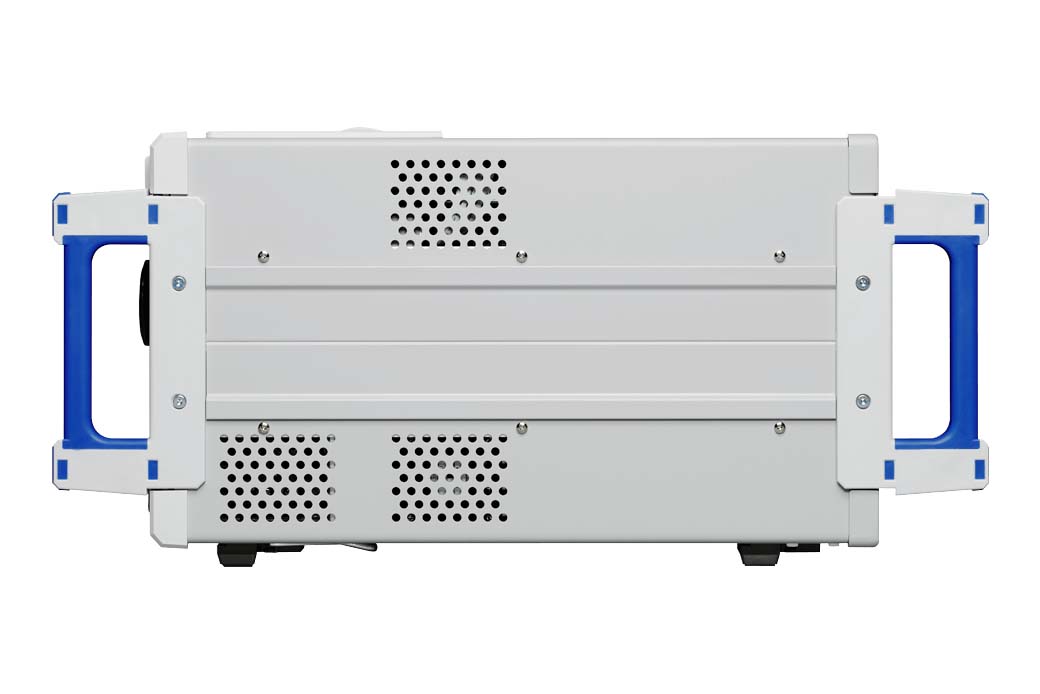

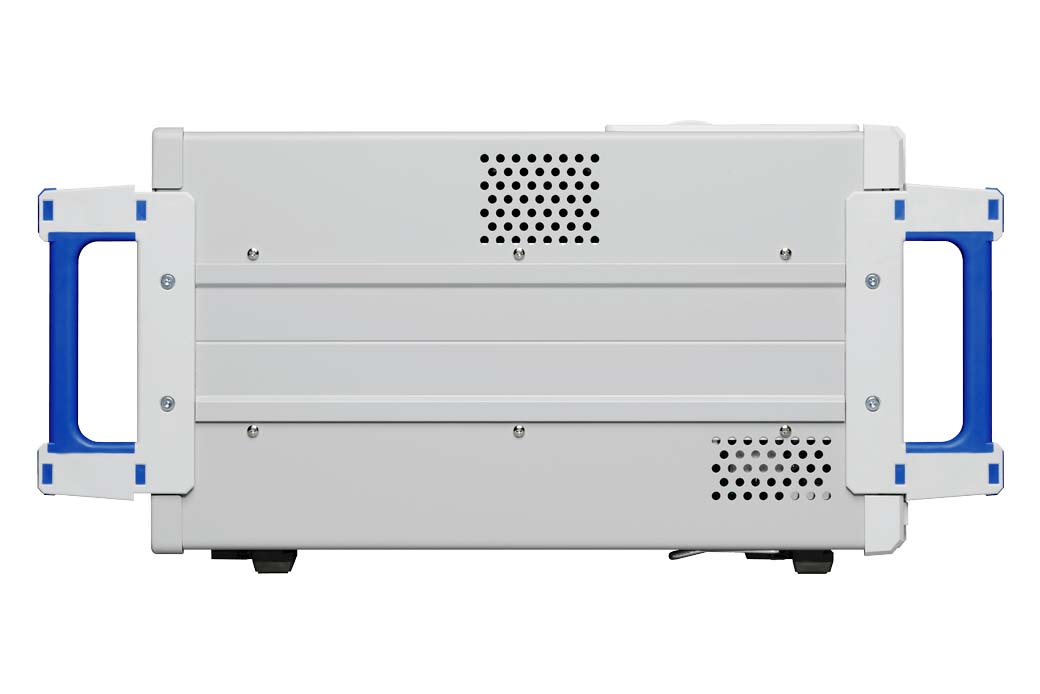

Thiết bị ghi dạng sóng MR8827 có thể kết nối tối đa 16 mô-đun ở mặt bên. Các mô-đun có thể được kết hợp để chứa đầu vào từ nhiều loại mạch khác nhau.
Có thể lắp tối đa 8 đầu dò logic vào thiết bị chính. Sử dụng 2 Logic Unit 8973 sẽ bổ sung thêm 8 kết nối, hỗ trợ đầu vào tín hiệu logic 64 kênh. (Điều này làm giảm số kênh analog khả dụng xuống còn 28.)
In dữ liệu với tốc độ và độ nét cao với máy in khổ A4
Thiết bị ghi dạng sóng MR8827 sử dụng máy in nhiệt tốc độ cao khổ A4 xuất văn bản có độ nét cao với tốc độ 50 mm mỗi giây, giúp bạn kiểm tra dạng sóng dễ dàng tại hiện trường.
Chỉ cần cho giấy in dữ liệu và bạn đã sẵn sàng để in.
Lưu trữ dữ liệu quan trọng của bạn trên các thiết bị và phương tiện truyền thông
Các tín hiệu đầu vào sau khi chuyển đổi A/D được lưu trữ trong bộ nhớ nội bộ có thể được lưu trên SDD nội bộ tùy chọn, bộ nhớ USB hoặc thẻ CF. (Chỉ sử dụng thẻ PC được bán bởi HIOKI).
Thiết bị ghi dạng sóng thế hệ tiếp theo này có thể thực hiện nhiều nhiệm vụ đo lường khác nhau
Thiết bị ghi dạng sóng MR8827 rất phù hợp để ghi lại sự kết hợp của các tín hiệu analog và logic mà cần sử dụng nhiều kênh. Nó có thể được vận dụng trong nhiều lĩnh vực, bao gồm điện lực, ô tô, điện tử công suất và cơ điện tử.
Đại lý chính hãng HIOKI Tại Việt Nam - NI VINA
Ngoài ra chúng tôi có Dịch vụ Hiệu Chuẩn Quốc Tế ISO17025:2017 và VILAS1336
Liên hệ ngay với NIVINA để nhận báo giá chi tiết và giữ suất ưu đãi: Hotline: 086 986 5068/ Email: ms1@nivina.com.vn/ - Zalo OA: NI VINA instruments
- Địa chỉ:
Trụ Sở - Hà Nội: Ô DV3-2.10, Tầng 2, Tòa CT2&3, KĐT Dream Town, đường 70, Phường Xuân Phương, Hà Nội
Chi Nhánh Hồ Chí Minh: Tầng 3, Số 77 Tân Kỳ Tân Quý, Phường Tân Sơn Nhì, TP. HCM
Độ chính xác được đảm bảo: 1 năm
Số kênh tối đa | 32 kênh analog + 32 kênh logic hoặc 28 kênh analog + 64 kênh logic (khi sử dụng với đầu vào logic tích hợp + đơn vị logic plug-in 8973 × 2) |
Số lượng khe cắm | 16 khe (Tối đa 16) |
Số kênh logic | 32 kênh logic (đầu đo logic GND chia sẻ GND chung với thùng máy) Đầu vào logic tích hợp không khả dụng khi sử dụng DVM Unit MR8990 trên các khe 1, 2, 9 hoặc 10. |
Dải đo (20 div full-scale) | [Analog Unit 8966]: 5 mV / div đến 20 V / div, 12 dải, độ phân giải: 1/100 dải (sử dụng A / D 12-bit) |
Tối đa đầu vào cho phép | 400 V DC (sử dụng 8966/8968) |
Đặc tính tần số | DC đến 5 MHz (-3 dB, sử dụng 8966), DC đến 100 kHz (-3 dB, sử dụng 8968) |
Trục thời gian (Chức năng bộ nhớ) | 5 µs đến 5 phút / div, 26 dải, ở độ phân giải 100 điểm / div |
Chức năng đo kiểm | Bộ nhớ (ghi tốc độ cao), Ghi dữ liệu (ghi thời gian thực), Thiết bị ghi XY, FFT |
Các chức năng khác | Tính toán số, xử lý dạng sóng, phán đoán dạng sóng (tại bộ nhớ hoặc hàm FFT) |
Dung lượng bộ nhớ | 128M-words/kên (sử dụng 4 kênh Analog) đến 16M-words/kênh (sử dụng 32 Analog kênh), Tổng dung lượng bộ nhớ 512MW |
Phương tiện lưu trữ dữ liệu | Thẻ nhớ USB, thẻ CF, SSD tích hợp (tùy chọn, 128GB) *Xấp xỉ. 125 giây. khi lưu 100 MB dữ liệu |
In ấn | [Tùy chọn máy in khổ A4 tích hợp]: 216 mm (8,50 in) × 30 m (98,43 ft), cuộn giấy nhiệt, Tốc độ ghi: Tối đa. 50 mm (1,97 in) / s |
Hiển thị | Màn hình màu TFT 10,4 inch (SVGA, 800 × 600 điểm) |
Kết nối ngoài | LAN: 100BASE-TX, USB 2.0 Sê-ri A cổng 2 ổ cắm (cho bộ nhớ USB, chuột) |
Nguồn | 100 V đến 240 V AC, 50/60 Hz (tối đa 220 VA, khi sử dụng máy in: tối đa 350 VA) |
Kích thước và khối lượng | 401 mm (15,79 in) W × 233 mm (9,17 in) H × 388 mm (15,28 in) D (bao gồm các bộ phận nhô ra ngoại trừ tay cầm), 12,6 kg (444,4 oz) (chỉ thiết bị chính) |
Phụ kiện | Sách hướng dẫn sử dụng ×1, Dây nguồn ×1, Nhãn dây nguồn ×1, Giấy in ×1 (khi đặt mua máy in), Cuộn giấy ×2 (khi đặt mua máy in) |
