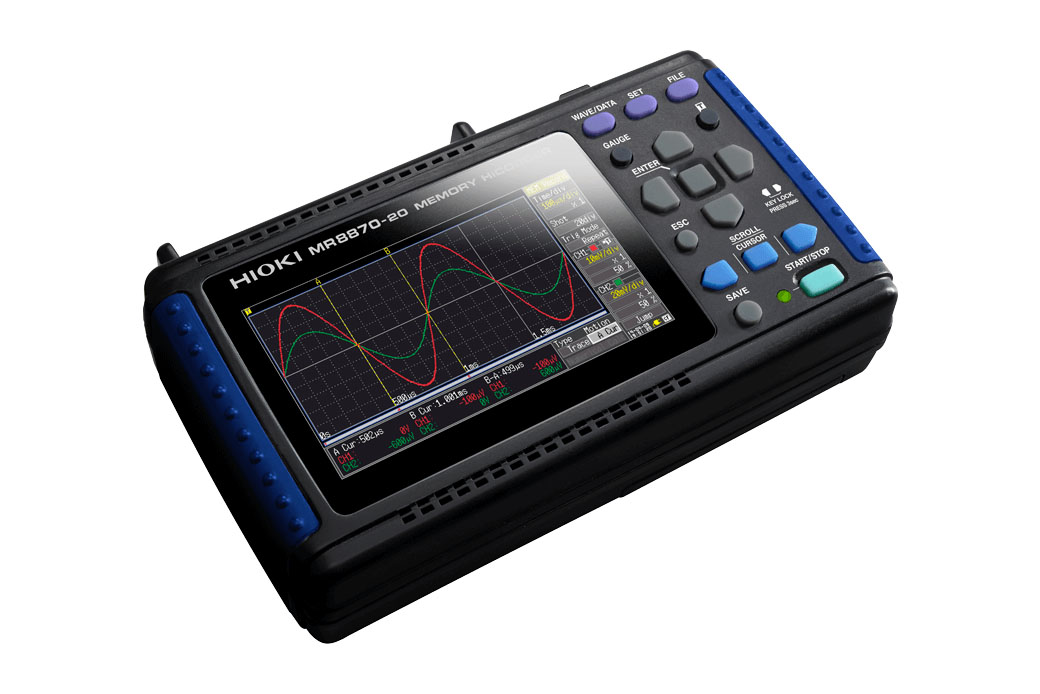

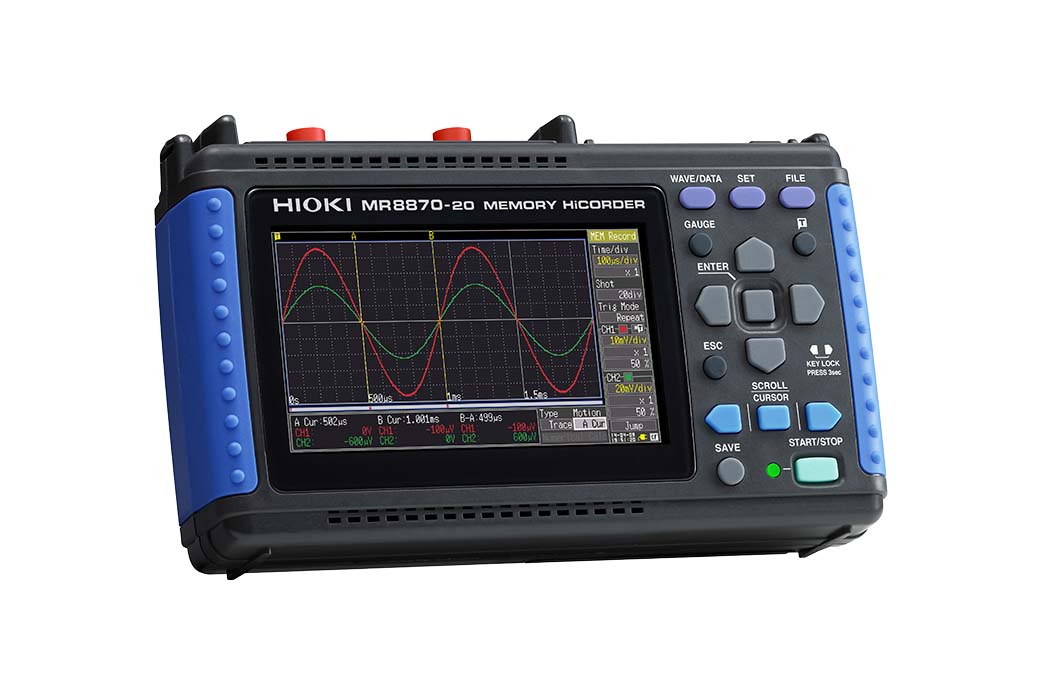

THIẾT BỊ GHI DẠNG SÓNG MR8870
THIẾT BỊ GHI DẠNG SÓNG MR8870
Model: MR8870
Brand: Hioki
Origin: Japan
Mô tả
Quan sát dạng sóng giống như dao động ký, kèm theo ghi lại sự thay đổi RMS chỉ với một thiết bị duy nhất.
Thiết bị ghi dạng sóng của Hioki là các thiết bị giám sát và ghi lại sóng với tốc độ cao, có thể đồng thời đo nhiều hiện tượng thay đổi nhanh nhờ vào khả năng cách ly hoàn toàn giữa các kênh và giữa từng kênh với mặt đất. MR8870 là một thiết bị ghi dữ liệu (DAQ) cầm tay, được trang bị 2 kênh analog và bộ nhớ 2MW, phù hợp cho việc bảo trì thang máy, phân tích lỗi máy móc, động cơ và biến tần, kiểm tra và kiểm định.
Các tính năng chính
Chế độ ghi lại dạng sóng tức thời và dao động RMS
Lưu giá trị đo trong thời gian thực vào thẻ CF
Ghi dữ liệu bốn kênh cùng một lúc bằng cách đồng bộ hóa hai thiết bị với ứng dụng PC đi kèm

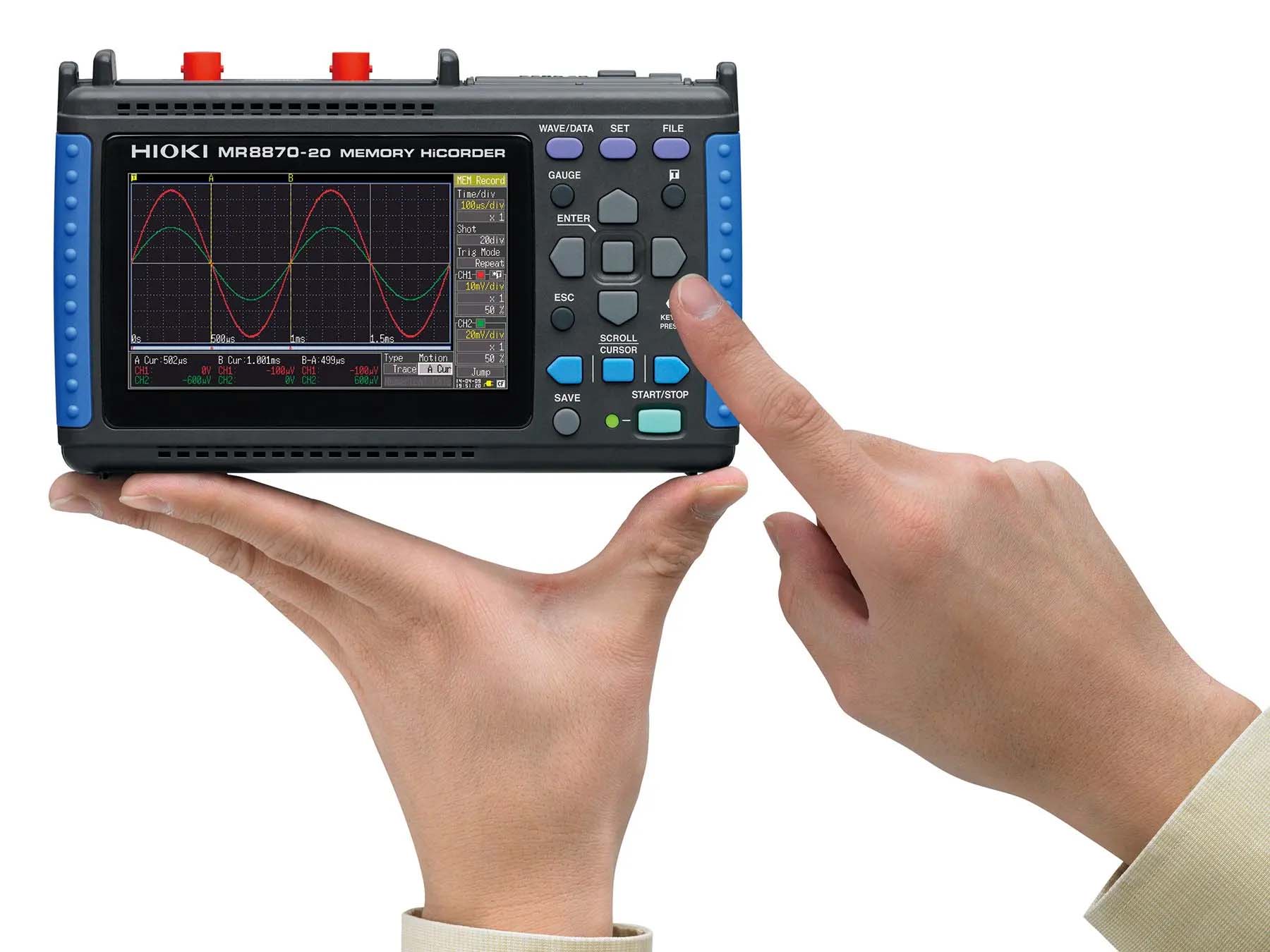

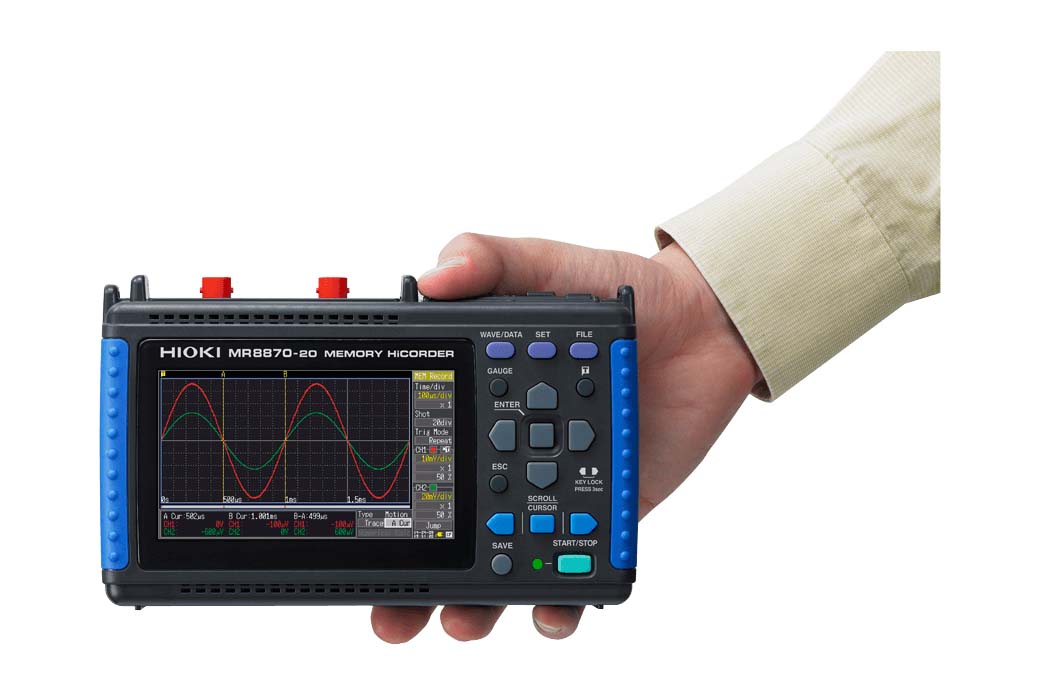

Nhỏ gọn và dễ dàng vận chuyển
Hiệu suất nhanh, 1MS / s mặc dù có kích thước nhỏ gọn
Tích hợp màn hình LCD rộng QVGA-TF nhỏ gọn nhưng sắc nét

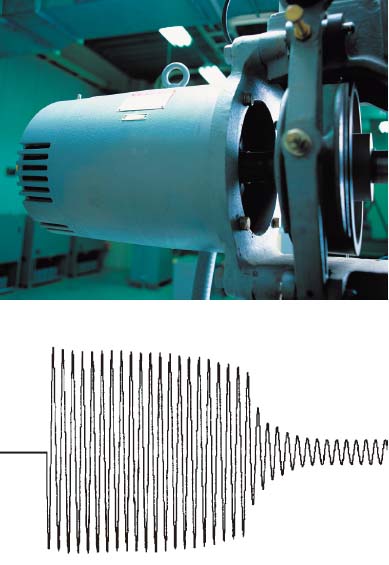

Ghi lại dữ liệu dòng điện xung động của động cơ
Ghi lại chính xác dạng sóng dòng điện xung khi động cơ bật khi kết hợp với đầu đo dạng kẹp 9018-50 hoặc Đầu đo dòng rò 3283. Đo dạng sóng dòng điện một chiều bằng nhiều loại cảm biến dòng điện AC/DC.

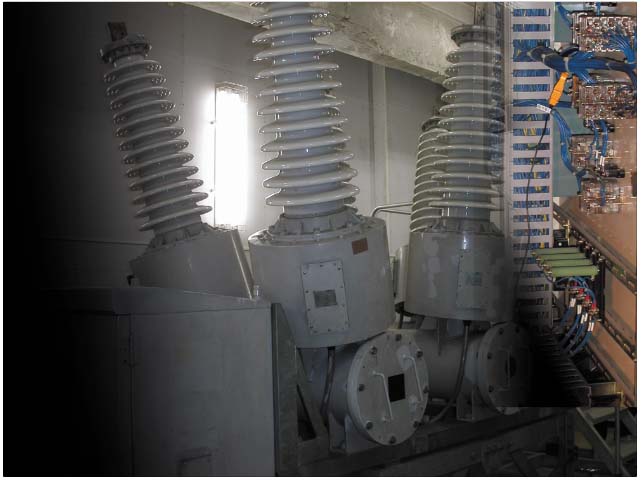

Đo thời gian CB
Phân tích mối quan hệ giữa các tín hiệu logic đa điểm và dạng sóng analog để phát hiện các vấn đề về thời gian có thể ảnh hưởng đến cầu chì của mạch cung cấp điện. Sử dụng các đầu đo logic để ghi lại hoạt động của rơ-le trên tối đa bốn kênh, hoặc sử dụng đầu đo vi sai P9000 để đo dòng điện ba pha 440V và hỗ trợ các danh mục đo CAT III 600V

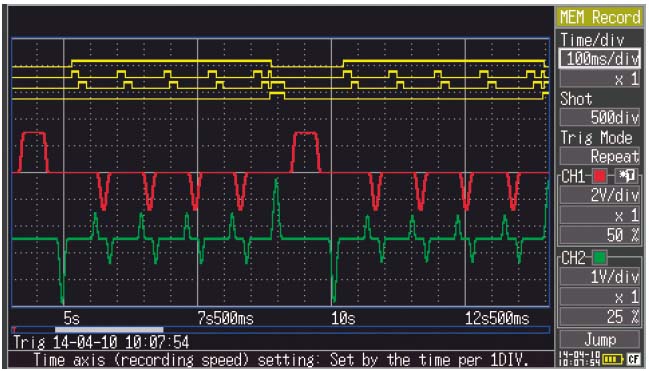

Phân tích các vấn đề của bộ điều khiển tuần tự
Khi các bộ điều khiển tuần tự được sử dụng trong các quy trình như dây chuyền sản xuất và kiểm tra gặp sự cố dừng hoạt động hoặc phát ra tín hiệu cảnh báo, nguyên nhân tiềm ẩn có thể bao gồm sự gián đoạn tạm thời của nguồn điện AC hoặc hiện tượng sụt áp. MR8870 là thiết bị lý tưởng để phân tích hoạt động của các hệ thống như vậy, vì thiết bị này có thể ghi lại sự tương quan giữa tín hiệu rơ-le tuần tự, mạch điện AC và mạch điện DC dưới dạng sóng, sử dụng các bất thường của nguồn cung cấp điện làm tín hiệu kích hoạt.
Đại lý chính hãng HIOKI Tại Việt Nam - NI VINA
Ngoài ra chúng tôi có Dịch vụ Hiệu Chuẩn Quốc Tế ISO17025:2017 và VILAS1336
Liên hệ ngay với NIVINA để nhận báo giá chi tiết và giữ suất ưu đãi: Hotline: 086 986 5068/ Email: ms1@nivina.com.vn/ - Zalo OA: NI VINA instruments
- Địa chỉ:
Trụ Sở - Hà Nội: Ô DV3-2.10, Tầng 2, Tòa CT2&3, KĐT Dream Town, đường 70, Phường Xuân Phương, Hà Nội
Chi Nhánh Hồ Chí Minh: Tầng 3, Số 77 Tân Kỳ Tân Quý, Phường Tân Sơn Nhì, TP. HCM
Độ chính xác được đảm bảo: 1 năm
| Số kênh | 2 kênh analog + 4 kênh logic (tiêu chuẩn) Lưu ý: Các kênh tương tự bị cô lập, đầu vào và khung bị cô lập, logic có GND chung | |||||
|---|---|---|---|---|---|---|
| Dải đo | 10 mV đến 50 V / div (10 div toàn tỷ lệ), 12 dải, Độ phân giải: 1/100 dải | |||||
| Điện áp định mức tối đa | Giữa các cực: 400 V DC, Giữa cực với đất: 300 V AC, DC CAT II | |||||
| Đặc tính tần số | DC đến 50 kHz (-3 dB) | |||||
| Trục thời gian (Chế độ bộ nhớ) | Khoảng thời gian đo từ 100 µs đến 5 phút/div, 20 dải đo, độ phân giải 100 điểm/div, ba bước phóng đại trục thời gian từ ×2 đến ×10, và 9 bước nén trục thời gian từ ×1/2 đến ×1/1000. | |||||
| Ghi khoảng thời gian (Chế độ RMS) | 1 ms đến 1 phút, 16 cài đặt, thời gian lấy mẫu: 200 μs (cố định) (đối với điện áp/ dòng điện xoay chiều, giá trị 1.000 RMS/giây), chế độ đường bao luôn bật Lưu ý: Chỉ ghi lại giá trị tối đa và giá trị tối thiểu cho mỗi khoảng thời gian ghi. | |||||
| Chức năng đo kiểm | Thiết bị ghi bộ nhớ (ghi tốc độ cao), thiết bị ghi RMS (50/60 Hz, chỉ DC) | |||||
| Dung lượng bộ nhớ | 12-bit × 2M-words / kênh (1 từ = 2 byte) | |||||
| Bộ nhớ ngoài | Khe cắm thẻ CF LOẠI I × 1 (Tối đa 2 GB) | |||||
| Hiển thị | LCD màu WQVGA-TFT 4,3 inch (480 × 272 điểm) | |||||
| Các ngôn ngữ có thể hiển thị | Tiếng Anh, tiếng Nhật | |||||
| Kết nối | Ổ cắm USB 2.0 mini-B × 1, Chức năng: Kết nối thiết bị với PC để gửi các tệp trên thẻ CF tới PC. Không thể điều khiển thiết bị từ PC. | |||||
| Máy in | N/A | |||||
| Nguồn | Bộ chuyển đổi AC Z1005: 100 đến 240 V AC (50/60 Hz), tối đa 30 VA (khi sử dụng bộ chuyển đổi AC và sạc thiết bị 9780 cùng với thiết bị). Bộ pin 9780: 3 VA, thời gian hoạt động liên tục khoảng 2 giờ (giá trị tham chiếu ở 25°C; khi sử dụng với Z1005, Z1005 được ưu tiên), thời gian sạc 200 phút bằng bộ chuyển đổi AC (giá trị tham chiếu ở 25°C) (tùy chọn) Nguồn điện DC bên ngoài: 10 đến 16 V, tối đa 10 VA. (Dây nối dài 3 m hoặc ngắn hơn có thể đặt hàng riêng) | |||||
| Kích thước và khối lượng | 176 mm (6,93 in.) chiều rộng × 101 mm (3,98 in.) chiều cao × 41 mm (1,61 in.) chiều sâu, 600 g (21,2 oz.) (khi đã lắp đặt bộ pin 9780) | |||||
| Phụ kiện | Sách hướng dẫn sử dụng ×1, Hướng dẫn đo lường ×1, Bộ chuyển đổi nguồn AC Z1005 ×1, Dây đeo ×1, Cáp USB L1003 ×1, Tấm bảo vệ 9809 ×1 | |||||
Ứng dụng
Thiết bị ghi dạng sóng của Hioki là các thiết bị giám sát và ghi lại sóng với tốc độ cao, có thể đồng thời đo nhiều hiện tượng thay đổi nhanh nhờ vào khả năng cách ly hoàn toàn giữa các kênh và giữa từng kênh với mặt đất. MR8870 là một thiết bị ghi dữ liệu (DAQ) cầm tay, được trang bị 2 kênh analog và bộ nhớ 2MW, phù hợp cho việc bảo trì thang máy, phân tích lỗi máy móc, động cơ và biến tần, kiểm tra và kiểm định.
Các tính năng chính
Chế độ ghi lại dạng sóng tức thời và dao động RMS
Lưu giá trị đo trong thời gian thực vào thẻ CF
Ghi dữ liệu bốn kênh cùng một lúc bằng cách đồng bộ hóa hai thiết bị với ứng dụng PC đi kèm
Nhỏ gọn và dễ dàng vận chuyển
Hiệu suất nhanh, 1MS / s mặc dù có kích thước nhỏ gọn
Tích hợp màn hình LCD rộng QVGA-TF nhỏ gọn nhưng sắc nét
Ghi lại dữ liệu dòng điện xung động của động cơ
Ghi lại chính xác dạng sóng dòng điện xung khi động cơ bật khi kết hợp với đầu đo dạng kẹp 9018-50 hoặc Đầu đo dòng rò 3283. Đo dạng sóng dòng điện một chiều bằng nhiều loại cảm biến dòng điện AC/DC.
Đo thời gian CB
Phân tích mối quan hệ giữa các tín hiệu logic đa điểm và dạng sóng analog để phát hiện các vấn đề về thời gian có thể ảnh hưởng đến cầu chì của mạch cung cấp điện. Sử dụng các đầu đo logic để ghi lại hoạt động của rơ-le trên tối đa bốn kênh, hoặc sử dụng đầu đo vi sai P9000 để đo dòng điện ba pha 440V và hỗ trợ các danh mục đo CAT III 600V
Phân tích các vấn đề của bộ điều khiển tuần tự
Khi các bộ điều khiển tuần tự được sử dụng trong các quy trình như dây chuyền sản xuất và kiểm tra gặp sự cố dừng hoạt động hoặc phát ra tín hiệu cảnh báo, nguyên nhân tiềm ẩn có thể bao gồm sự gián đoạn tạm thời của nguồn điện AC hoặc hiện tượng sụt áp. MR8870 là thiết bị lý tưởng để phân tích hoạt động của các hệ thống như vậy, vì thiết bị này có thể ghi lại sự tương quan giữa tín hiệu rơ-le tuần tự, mạch điện AC và mạch điện DC dưới dạng sóng, sử dụng các bất thường của nguồn cung cấp điện làm tín hiệu kích hoạt.
Đại lý chính hãng HIOKI Tại Việt Nam - NI VINA
Ngoài ra chúng tôi có Dịch vụ Hiệu Chuẩn Quốc Tế ISO17025:2017 và VILAS1336
Liên hệ ngay với NIVINA để nhận báo giá chi tiết và giữ suất ưu đãi: Hotline: 086 986 5068/ Email: ms1@nivina.com.vn/ - Zalo OA: NI VINA instruments
- Địa chỉ:
Trụ Sở - Hà Nội: Ô DV3-2.10, Tầng 2, Tòa CT2&3, KĐT Dream Town, đường 70, Phường Xuân Phương, Hà Nội
Chi Nhánh Hồ Chí Minh: Tầng 3, Số 77 Tân Kỳ Tân Quý, Phường Tân Sơn Nhì, TP. HCM
Thông số kĩ thuật
Độ chính xác được đảm bảo: 1 năm
| Số kênh | 2 kênh analog + 4 kênh logic (tiêu chuẩn) Lưu ý: Các kênh tương tự bị cô lập, đầu vào và khung bị cô lập, logic có GND chung | |||||
|---|---|---|---|---|---|---|
| Dải đo | 10 mV đến 50 V / div (10 div toàn tỷ lệ), 12 dải, Độ phân giải: 1/100 dải | |||||
| Điện áp định mức tối đa | Giữa các cực: 400 V DC, Giữa cực với đất: 300 V AC, DC CAT II | |||||
| Đặc tính tần số | DC đến 50 kHz (-3 dB) | |||||
| Trục thời gian (Chế độ bộ nhớ) | Khoảng thời gian đo từ 100 µs đến 5 phút/div, 20 dải đo, độ phân giải 100 điểm/div, ba bước phóng đại trục thời gian từ ×2 đến ×10, và 9 bước nén trục thời gian từ ×1/2 đến ×1/1000. | |||||
| Ghi khoảng thời gian (Chế độ RMS) | 1 ms đến 1 phút, 16 cài đặt, thời gian lấy mẫu: 200 μs (cố định) (đối với điện áp/ dòng điện xoay chiều, giá trị 1.000 RMS/giây), chế độ đường bao luôn bật Lưu ý: Chỉ ghi lại giá trị tối đa và giá trị tối thiểu cho mỗi khoảng thời gian ghi. | |||||
| Chức năng đo kiểm | Thiết bị ghi bộ nhớ (ghi tốc độ cao), thiết bị ghi RMS (50/60 Hz, chỉ DC) | |||||
| Dung lượng bộ nhớ | 12-bit × 2M-words / kênh (1 từ = 2 byte) | |||||
| Bộ nhớ ngoài | Khe cắm thẻ CF LOẠI I × 1 (Tối đa 2 GB) | |||||
| Hiển thị | LCD màu WQVGA-TFT 4,3 inch (480 × 272 điểm) | |||||
| Các ngôn ngữ có thể hiển thị | Tiếng Anh, tiếng Nhật | |||||
| Kết nối | Ổ cắm USB 2.0 mini-B × 1, Chức năng: Kết nối thiết bị với PC để gửi các tệp trên thẻ CF tới PC. Không thể điều khiển thiết bị từ PC. | |||||
| Máy in | N/A | |||||
| Nguồn | Bộ chuyển đổi AC Z1005: 100 đến 240 V AC (50/60 Hz), tối đa 30 VA (khi sử dụng bộ chuyển đổi AC và sạc thiết bị 9780 cùng với thiết bị). Bộ pin 9780: 3 VA, thời gian hoạt động liên tục khoảng 2 giờ (giá trị tham chiếu ở 25°C; khi sử dụng với Z1005, Z1005 được ưu tiên), thời gian sạc 200 phút bằng bộ chuyển đổi AC (giá trị tham chiếu ở 25°C) (tùy chọn) Nguồn điện DC bên ngoài: 10 đến 16 V, tối đa 10 VA. (Dây nối dài 3 m hoặc ngắn hơn có thể đặt hàng riêng) | |||||
| Kích thước và khối lượng | 176 mm (6,93 in.) chiều rộng × 101 mm (3,98 in.) chiều cao × 41 mm (1,61 in.) chiều sâu, 600 g (21,2 oz.) (khi đã lắp đặt bộ pin 9780) | |||||
| Phụ kiện | Sách hướng dẫn sử dụng ×1, Hướng dẫn đo lường ×1, Bộ chuyển đổi nguồn AC Z1005 ×1, Dây đeo ×1, Cáp USB L1003 ×1, Tấm bảo vệ 9809 ×1 | |||||
