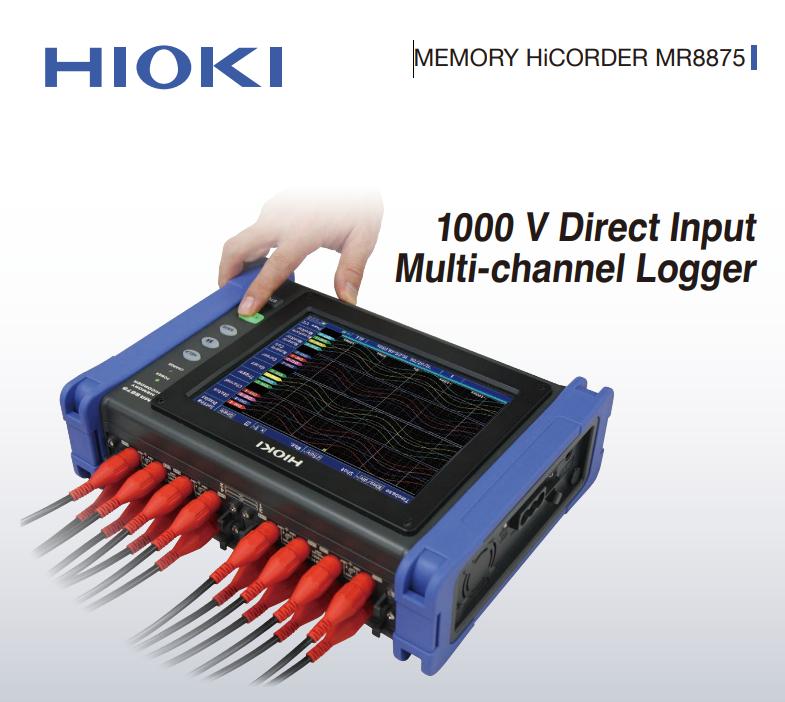

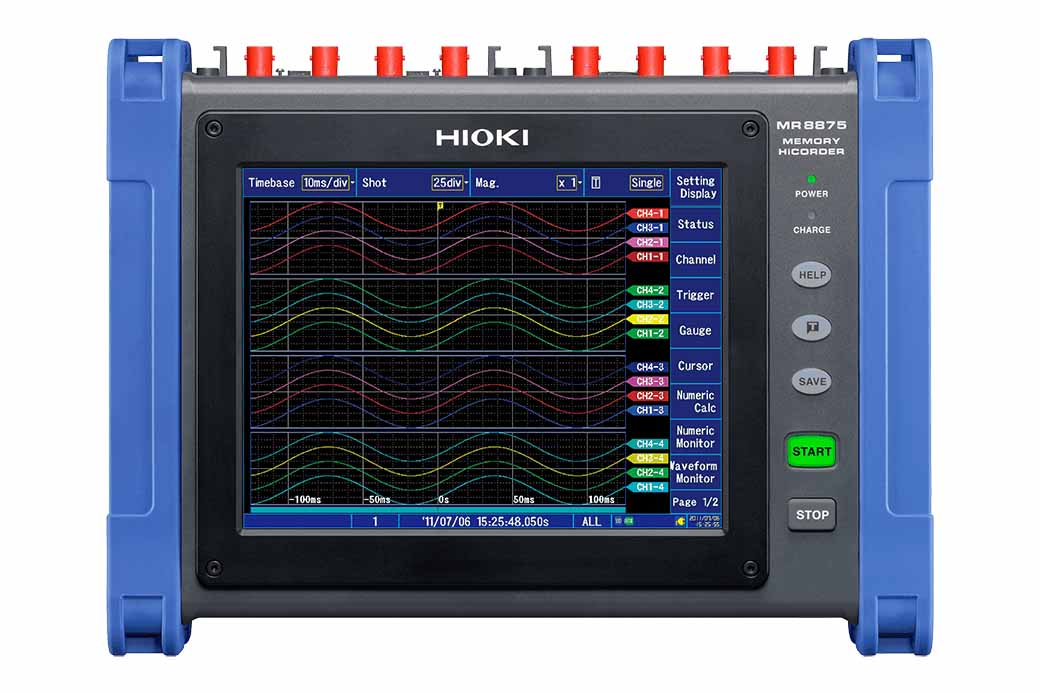

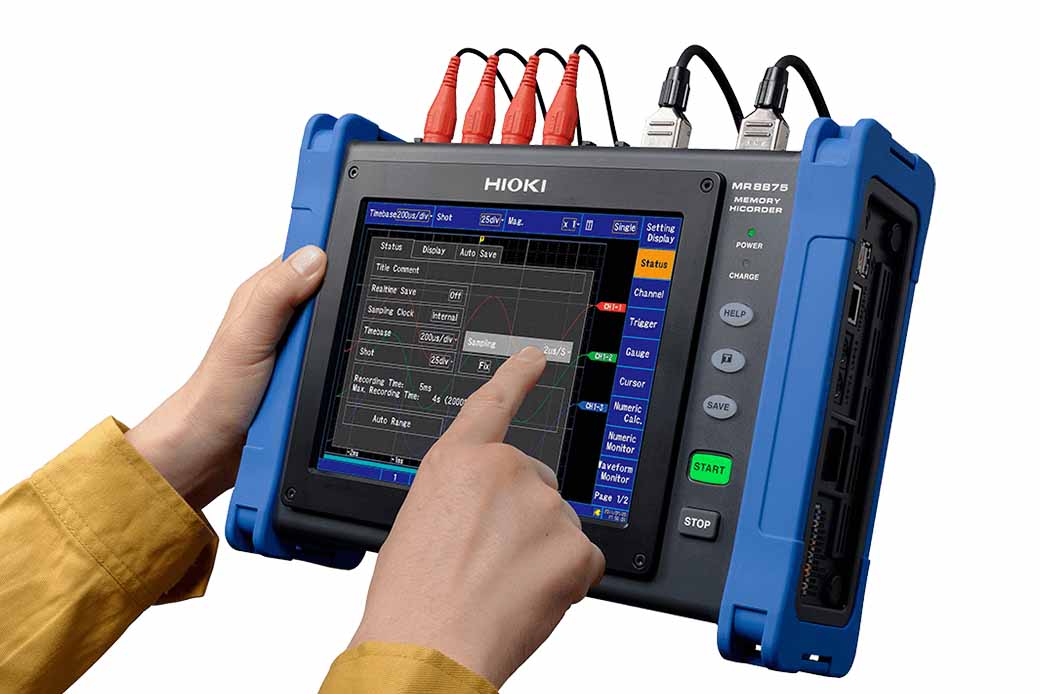

THIẾT BỊ GHI DẠNG SÓNG MR8875
THIẾT BỊ GHI DẠNG SÓNG MR8875
Model: MR8875
Brand: Hioki
Origin: Japan
Mô tả
Máy ghi dữ liệu 16 kênh di động, đầu vào trực tiếp 1000V, dùng để Thu Thập Dữ Liệu trong quá trình thử nghiệm xe, với đầu vào CAN Bus trực tiếp.
Thiết bị ghi dạng sóng tốc độ cao Hioki có thể đo đồng thời nhiều hiện tượng vật lý như điện áp, dòng điện, nhiệt độ, độ rung, trọng lượng, gia tốc và vòng quay do các kênh cách ly hoàn toàn với nhau và cách ly nối đất. Thiết bị thu thập dữ liệu (DAQ) MR8875 tương thích với các module đầu vào plug-and-play (hoạt động ngay khi kết nối mà không phải cài đặt) để đáp ứng các ứng dụng như phân tích xe, kiểm tra mức tiêu thụ điện của thiết bị di động và đo dạng sóng điện áp của vật liệu siêu dẫn và tiếp điểm.
Các tính năng chính
- Đầu vào 1000 V và đo dạng sóng DC hoặc RMS tức thời với Bộ tương tự MR8905
- Bộ ghi đa kênh có khả năng đo nhiệt độ cặp nhiệt điện lên tới 60ch trong khoảng thời gian 10 mili giây
- Thiết bị xách tay nhỏ gọn, đo đa kênh cùng lúc
- Ghi tốc độ cao lên đến 2 μ giây trên toàn bộ các kênh đầu vào cùng lúc
- Lưu trực tiếp vào thẻ SD theo thời gian thực để không bị gián đoạn khi ghi dữ liệu dài hạn
- Đo tín hiệu điện áp, nhiệt độ, độ biến dạng và CAN với độ phân giải cao (16 bit)
- Phép tính FFT, các chức năng tính toán dạng sóng để phân tích nâng cao
- Màn hình cảm ứng trực quan cho khả năng hoạt động tối ưu
- Chịu được rung động và nhiệt độ khắc nghiệt
Ngoài ra chúng tôi có sẵn dòng Kính Hiển Vi Công nghiệp NIKON Nhật Bản - Đại diện NIKON tại Việt Nam
Liên hệ ngay với NIVINA để nhận báo giá chi tiết và giữ suất ưu đãi: Hotline: 086 986 5068/ Email: ms1@nivina.com.vn/ - Zalo OA: NI VINA instruments
- Địa chỉ:
Trụ Sở - Hà Nội: Ô DV3-2.10, Tầng 2, Tòa CT2&3, KĐT Dream Town, đường 70, Phường Xuân Phương, Hà Nội
Chi Nhánh Hồ Chí Minh: Tầng 3, Số 77 Tân Kỳ Tân Quý, Phường Tân Sơn Nhì, TP. HCM
Độ chính xác được đảm bảo: 1 năm
| Số lượng unit đầu vào | Lên đến 4 khe | |||||
|---|---|---|---|---|---|---|
| Số kênh | tối đa. 16 kênh analog (Tối đa 60 kênh khi sử dụng MR8902) + 8 kênh logic tiêu chuẩn + 2 kênh xung Lưu ý: Đối với thiết bị analog, kênh được cách ly với nhau và với GND của MR8875. Đối với cổng đơn vị CAN hoặc thiết bị đầu cuối logic tiêu chuẩn hoặc thiết bị đầu cuối xung tiêu chuẩn, tất cả kênh đều có GND chung. | |||||
| Phạm vi đo lường (20 div toàn quy mô) | 5 mV đến 10 V / div, 11 dải (khi sử dụng MR8901), 500 mV đến 50 V / div, 7 dải (khi sử dụng MR8905), độ phân giải: 1/1250 dải | |||||
| Điện áp định mức tối đa | Giữa các thiết bị đầu cuối: 150 V DC Giữa thiết bị đầu cuối với đất: 100 V AC, DC (khi sử dụng MR8901) | |||||
| Đặc tính tần số | DC đến 100 kHz (-3 dB, khi sử dụng MR8901) | |||||
| Trục thời gian | 200 µs đến 5 phút / div, 21 dải, chu kỳ lấy mẫu: 1/100 dải, Có thể lấy mẫu bên ngoài | |||||
| Tốc độ lấy mẫu cực đại | [Khi sử dụng MR8901] 500 kS/s (thời gian 2 μs, đồng thời tất cả kênh) [Khi sử dụng MR8902] 10 ms (tất cả kênh đầu vào được quét ở tốc độ cao trong mỗi khoảng thời gian ghi) [Khi sử dụng MR8903] 200 kS/s (thời gian 5 μs, đồng thời tất cả kênh) Lấy mẫu bên ngoài: 200 kS/s (thời gian 5 μs) | |||||
| Chức năng đo kiểm | Chức năng tốc độ cao (ghi tốc độ cao), tính toán thời gian thực giữa kênh, tính toán FFT hoặc các chức năng khác | |||||
| Dung lượng bộ nhớ lưu trữ | Tổng cộng 32 M-word (mở rộng bộ nhớ: N/A, 8 MW mỗi đơn vị đầu vào) Lưu ý: 1 từ = 2 byte, do đó 32 Mega-từ = 64 Mega-byte. Lưu ý: Bộ nhớ lưu trữ có thể được phân bổ tùy thuộc vào số lượng kênh được sử dụng ở mỗi đơn vị đầu vào | |||||
| Bộ nhớ ngoài | Khe cắm thẻ nhớ SD × 1, bộ nhớ USB 2.0 | |||||
| Hiển thị | Bảng điều khiển cảm ứng LCD màu SVGA-TFT 8,4 inch (800 × 600 điểm) | |||||
| Kết nối truyền dữ liệu | LAN: 100BASE-TX (hỗ trợ DHCP, DNS, máy chủ / máy khách FTP, máy chủ WEB, gửi E-mail, điều khiển lệnh) USB: Tương thích với USB 2.0, ổ cắm mini-B series × 1 (cài đặt / đo lường bằng lệnh giao tiếp hoặc chuyển tập tin thẻ SD sang PC), ổ cắm loạt A × 2 (bộ nhớ USB, chuột USB / bàn phím) | |||||
| Nguồn | 1) Bộ đổi nguồn AC Z1002: 100 đến 240 V AC (50/60 Hz), 56 VA 2) Bộ pin Z1003: 7.2 V DC, 36 VA, thời gian hoạt động liên tục: 1 giờ khi đèn nền BẬT (Bộ chuyển đổi AC được ưu tiên khi sử dụng kết hợp với bộ pin), Sạc khi lắp vào MR8875, thời gian sạc lại: 3 giờ 3) Nguồn DC ngoài: 10 đến 28 V DC, 56 VA | |||||
| Kích thước và khối lượng | 298 mm (11,73 in.) Rộng × 224 mm (8,82 in.) Cao × 84 mm (3,31 in.) Sâu, 2,4 kg (84,7 oz.), (không bao gồm các bộ phận đầu vào và bộ pin Z1003) Dữ liệu tham khảo: 3,47 kg/ 122,4 oz (bao gồm 4 thiết bị MR8901 và bộ pin Z1003) | |||||
| Phụ kiện | Sách hướng dẫn sử dụng ×1, Hướng dẫn đo lường ×1, Bộ chuyển đổi nguồn AC Z1002 ×1, Tấm bảo vệ ×1, Cáp USB L1003 ×1, Dây đeo vai ×1 | |||||
Hỗ trợ LabVIEW và MATLAB
| Các model tương thích | LabVIEW | Tập lệnh MATLAB | ||||
|---|---|---|---|---|---|---|
| MR8875 | Có sẵn | Có sẵn | ||||
Ứng dụng
Thiết bị ghi dạng sóng tốc độ cao Hioki có thể đo đồng thời nhiều hiện tượng vật lý như điện áp, dòng điện, nhiệt độ, độ rung, trọng lượng, gia tốc và vòng quay do các kênh cách ly hoàn toàn với nhau và cách ly nối đất. Thiết bị thu thập dữ liệu (DAQ) MR8875 tương thích với các module đầu vào plug-and-play (hoạt động ngay khi kết nối mà không phải cài đặt) để đáp ứng các ứng dụng như phân tích xe, kiểm tra mức tiêu thụ điện của thiết bị di động và đo dạng sóng điện áp của vật liệu siêu dẫn và tiếp điểm.
Các tính năng chính
- Đầu vào 1000 V và đo dạng sóng DC hoặc RMS tức thời với Bộ tương tự MR8905
- Bộ ghi đa kênh có khả năng đo nhiệt độ cặp nhiệt điện lên tới 60ch trong khoảng thời gian 10 mili giây
- Thiết bị xách tay nhỏ gọn, đo đa kênh cùng lúc
- Ghi tốc độ cao lên đến 2 μ giây trên toàn bộ các kênh đầu vào cùng lúc
- Lưu trực tiếp vào thẻ SD theo thời gian thực để không bị gián đoạn khi ghi dữ liệu dài hạn
- Đo tín hiệu điện áp, nhiệt độ, độ biến dạng và CAN với độ phân giải cao (16 bit)
- Phép tính FFT, các chức năng tính toán dạng sóng để phân tích nâng cao
- Màn hình cảm ứng trực quan cho khả năng hoạt động tối ưu
- Chịu được rung động và nhiệt độ khắc nghiệt
Ngoài ra chúng tôi có sẵn dòng Kính Hiển Vi Công nghiệp NIKON Nhật Bản - Đại diện NIKON tại Việt Nam
Liên hệ ngay với NIVINA để nhận báo giá chi tiết và giữ suất ưu đãi: Hotline: 086 986 5068/ Email: ms1@nivina.com.vn/ - Zalo OA: NI VINA instruments
- Địa chỉ:
Trụ Sở - Hà Nội: Ô DV3-2.10, Tầng 2, Tòa CT2&3, KĐT Dream Town, đường 70, Phường Xuân Phương, Hà Nội
Chi Nhánh Hồ Chí Minh: Tầng 3, Số 77 Tân Kỳ Tân Quý, Phường Tân Sơn Nhì, TP. HCM
Thông số kĩ thuật
Độ chính xác được đảm bảo: 1 năm
| Số lượng unit đầu vào | Lên đến 4 khe | |||||
|---|---|---|---|---|---|---|
| Số kênh | tối đa. 16 kênh analog (Tối đa 60 kênh khi sử dụng MR8902) + 8 kênh logic tiêu chuẩn + 2 kênh xung Lưu ý: Đối với thiết bị analog, kênh được cách ly với nhau và với GND của MR8875. Đối với cổng đơn vị CAN hoặc thiết bị đầu cuối logic tiêu chuẩn hoặc thiết bị đầu cuối xung tiêu chuẩn, tất cả kênh đều có GND chung. | |||||
| Phạm vi đo lường (20 div toàn quy mô) | 5 mV đến 10 V / div, 11 dải (khi sử dụng MR8901), 500 mV đến 50 V / div, 7 dải (khi sử dụng MR8905), độ phân giải: 1/1250 dải | |||||
| Điện áp định mức tối đa | Giữa các thiết bị đầu cuối: 150 V DC Giữa thiết bị đầu cuối với đất: 100 V AC, DC (khi sử dụng MR8901) | |||||
| Đặc tính tần số | DC đến 100 kHz (-3 dB, khi sử dụng MR8901) | |||||
| Trục thời gian | 200 µs đến 5 phút / div, 21 dải, chu kỳ lấy mẫu: 1/100 dải, Có thể lấy mẫu bên ngoài | |||||
| Tốc độ lấy mẫu cực đại | [Khi sử dụng MR8901] 500 kS/s (thời gian 2 μs, đồng thời tất cả kênh) [Khi sử dụng MR8902] 10 ms (tất cả kênh đầu vào được quét ở tốc độ cao trong mỗi khoảng thời gian ghi) [Khi sử dụng MR8903] 200 kS/s (thời gian 5 μs, đồng thời tất cả kênh) Lấy mẫu bên ngoài: 200 kS/s (thời gian 5 μs) | |||||
| Chức năng đo kiểm | Chức năng tốc độ cao (ghi tốc độ cao), tính toán thời gian thực giữa kênh, tính toán FFT hoặc các chức năng khác | |||||
| Dung lượng bộ nhớ lưu trữ | Tổng cộng 32 M-word (mở rộng bộ nhớ: N/A, 8 MW mỗi đơn vị đầu vào) Lưu ý: 1 từ = 2 byte, do đó 32 Mega-từ = 64 Mega-byte. Lưu ý: Bộ nhớ lưu trữ có thể được phân bổ tùy thuộc vào số lượng kênh được sử dụng ở mỗi đơn vị đầu vào | |||||
| Bộ nhớ ngoài | Khe cắm thẻ nhớ SD × 1, bộ nhớ USB 2.0 | |||||
| Hiển thị | Bảng điều khiển cảm ứng LCD màu SVGA-TFT 8,4 inch (800 × 600 điểm) | |||||
| Kết nối truyền dữ liệu | LAN: 100BASE-TX (hỗ trợ DHCP, DNS, máy chủ / máy khách FTP, máy chủ WEB, gửi E-mail, điều khiển lệnh) USB: Tương thích với USB 2.0, ổ cắm mini-B series × 1 (cài đặt / đo lường bằng lệnh giao tiếp hoặc chuyển tập tin thẻ SD sang PC), ổ cắm loạt A × 2 (bộ nhớ USB, chuột USB / bàn phím) | |||||
| Nguồn | 1) Bộ đổi nguồn AC Z1002: 100 đến 240 V AC (50/60 Hz), 56 VA 2) Bộ pin Z1003: 7.2 V DC, 36 VA, thời gian hoạt động liên tục: 1 giờ khi đèn nền BẬT (Bộ chuyển đổi AC được ưu tiên khi sử dụng kết hợp với bộ pin), Sạc khi lắp vào MR8875, thời gian sạc lại: 3 giờ 3) Nguồn DC ngoài: 10 đến 28 V DC, 56 VA | |||||
| Kích thước và khối lượng | 298 mm (11,73 in.) Rộng × 224 mm (8,82 in.) Cao × 84 mm (3,31 in.) Sâu, 2,4 kg (84,7 oz.), (không bao gồm các bộ phận đầu vào và bộ pin Z1003) Dữ liệu tham khảo: 3,47 kg/ 122,4 oz (bao gồm 4 thiết bị MR8901 và bộ pin Z1003) | |||||
| Phụ kiện | Sách hướng dẫn sử dụng ×1, Hướng dẫn đo lường ×1, Bộ chuyển đổi nguồn AC Z1002 ×1, Tấm bảo vệ ×1, Cáp USB L1003 ×1, Dây đeo vai ×1 | |||||
Hỗ trợ LabVIEW và MATLAB
| Các model tương thích | LabVIEW | Tập lệnh MATLAB | ||||
|---|---|---|---|---|---|---|
| MR8875 | Có sẵn | Có sẵn | ||||
