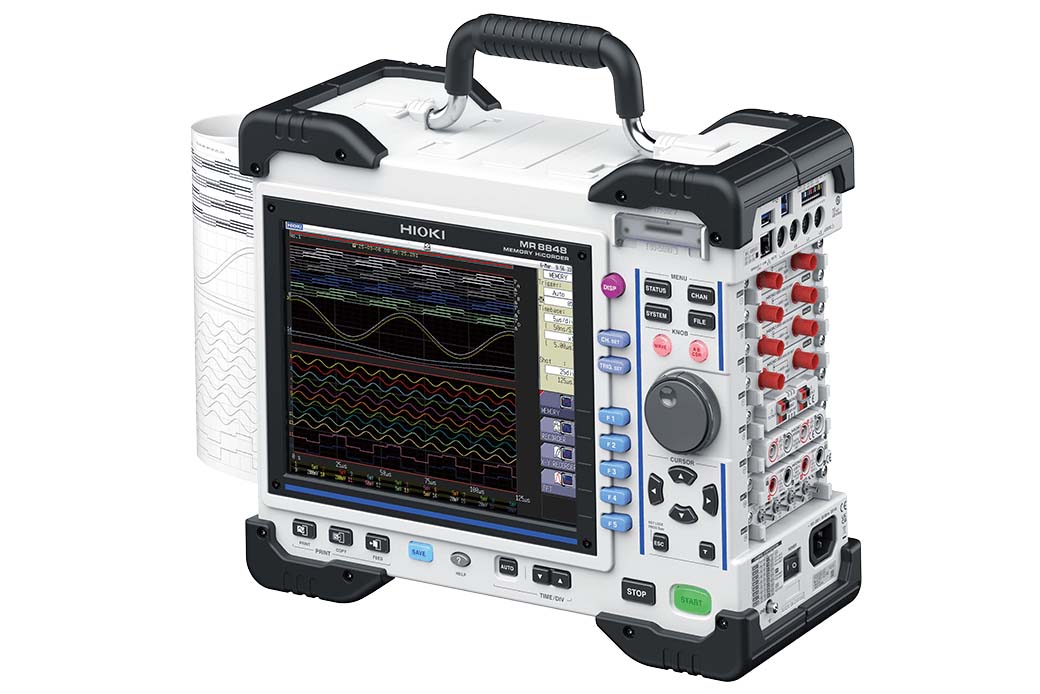

Chức năng đo kiểm

Chức năng bộ nhớ (ghi dạng sóng), Chức năng ghi (ghi đỉnh/đáy), Chức năng ghi XY, Chức năng FFT

Tối đa. số kênh

16 kênh analog + 16 kênh logic
32 kênh analog + 16 kênh logic (khi gắn U8975 hoặc U8978 × 8)
10 kênh analog + 64 kênh logic (khi kết nối logic đơn vị chính + Đơn vị logic 8973 × 3)
20 kênh analog + 64 kênh logic (khi U8975 hoặc U8978 × 5 + logic đơn vị chính + Đơn vị logic 8973 × 3 được gắn vào)

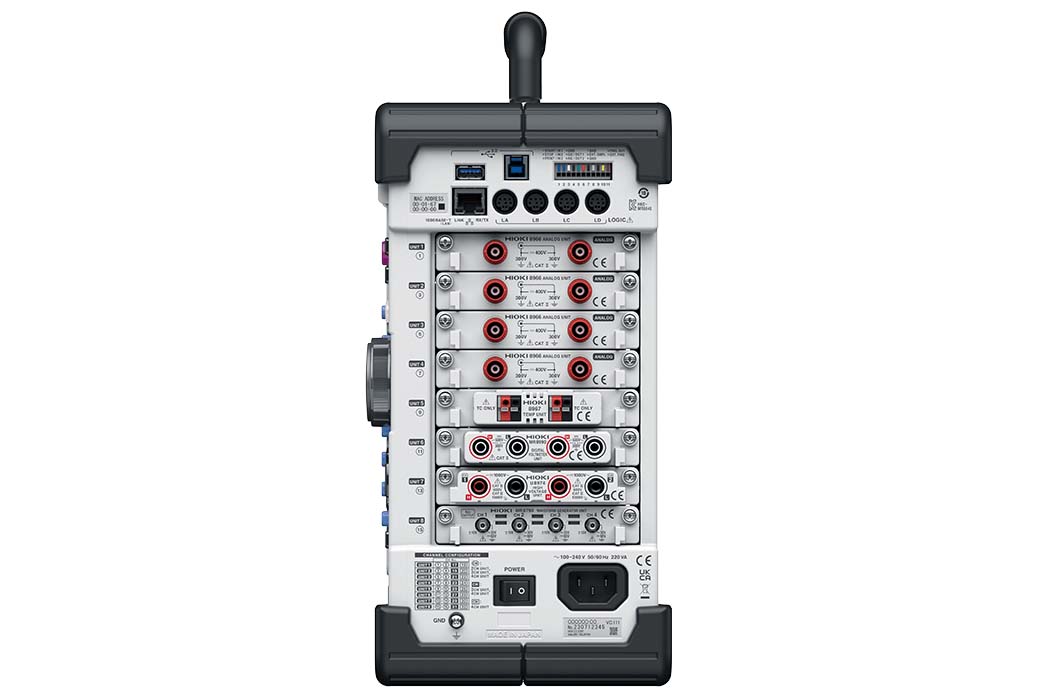

Khe cắm mô-đun

Lên đến 8 mô-đun

Hạn chế:
Đơn vị hiện tại 8971: có thể cài đặt tối đa 4 mô-đun.
Logic Unit 8973: có thể cài đặt tối đa 3 mô-đun.
Bộ nguồn 3CH U8977: có thể lắp đặt tối đa 3 mô-đun.

Số kênh logic của đơn vị chính

16 (GND của đầu nối đầu vào thăm dò logic là chung với GND của thiết bị chính)
Khi Thiết bị vôn kế kỹ thuật số MR8990 được lắp đặt trong Thiết bị 1 và 2, logic của thiết bị chính không thể được sử dụng.
Sau đây là những hạn chế khi sử dụng logic đơn vị chính (khi phép đo logic được BẬT):
- Độ phân giải đo lường của các mô-đun được lắp đặt trong Đơn vị 1 và 2 sẽ bị giới hạn ở mức 12 bit.
- Không thể sử dụng các mô-đun tần số được lắp đặt ở Đơn vị 1 và 2.

Tối đa tốc độ lấy mẫu

20 MS/giây để sử dụng đồng thời tất cả kênh (khi sử dụng Đơn vị tương tự 8966)
10 MS/s cho lấy mẫu bên ngoài

Dung lượng bộ nhớ

Tổng cộng 512 megawords (không mở rộng bộ nhớ)
(16 megawords/ch sử dụng 32 kênh tương tự, 256 megawords/ch sử dụng 2 kênh tương tự)

Nguồn

100 V đến 240 V AC, 50/60 Hz, 10 V đến 28 V DC (khi sử dụng Bộ nguồn DC 9784)

Tối đa công suất định mức

130 VA (220 VA khi sử dụng Máy in U8351)

Kết nối ngoài

LAN, USB, thiết bị đầu cuối điều khiển bên ngoài

Lưu trữ ngoài

Khe cắm thẻ SD, ổ đĩa tích hợp (1 TB, tùy chọn cài đặt sẵn tại nhà máy), ổ đĩa flash USB

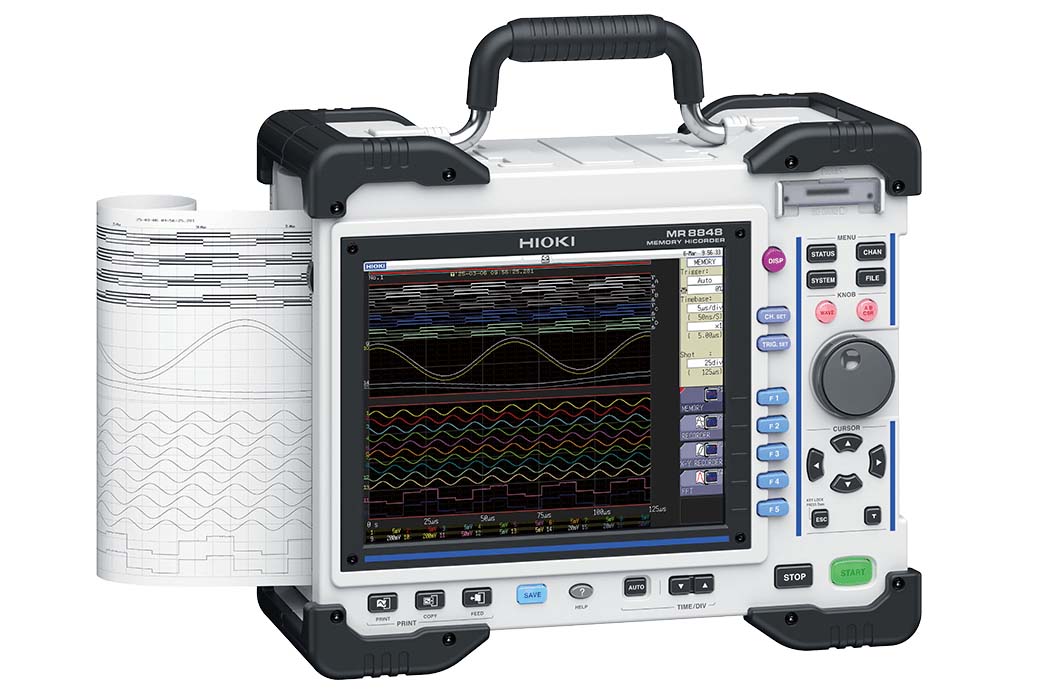

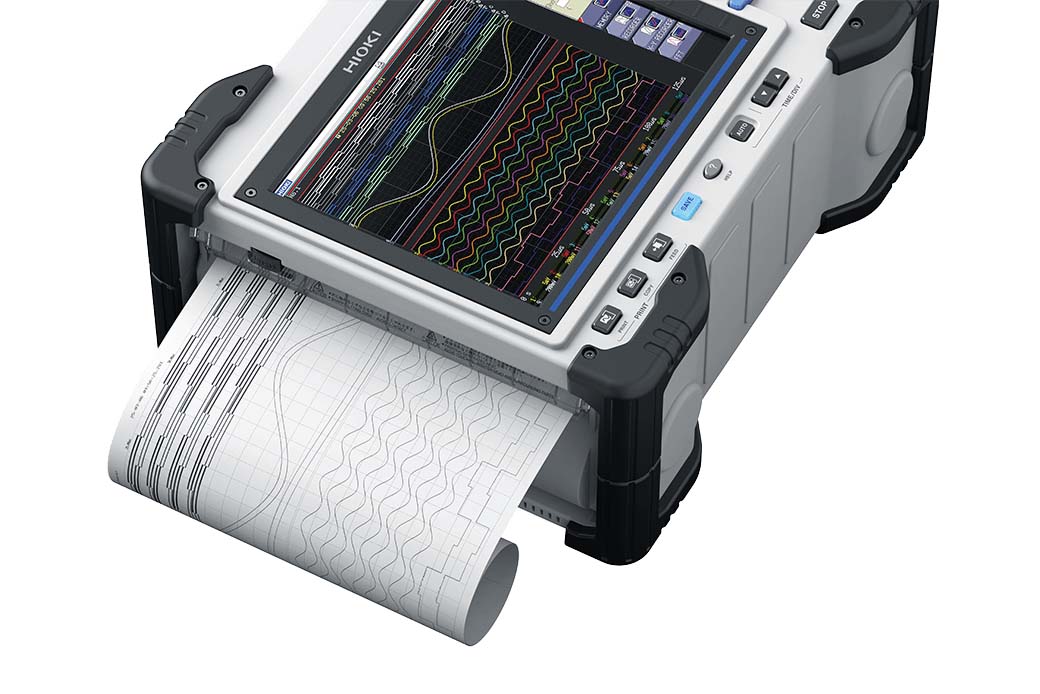

Máy in

Khi tùy chọn Máy in U8351 được cài đặt tại nhà máy được cài đặt.
Phương pháp ghi nhiệt, sử dụng Giấy ghi 9231, tốc độ ghi 50 mm/giây

Các chức năng khác

Kích hoạt, tính toán số, tính toán dạng sóng, phân vùng lưu trữ, đo con trỏ, giám sát, hiển thị vị trí (VIEW), đánh giá dạng sóng, tạo dạng sóng

Kích thước và trọng lượng

Xấp xỉ 351W × 261H × 140D mm (13,8W × 10,3H × 5,5D in.) (không tính phần nhô ra)
Xấp xỉ 365W × 307H × 160D mm (14,4W × 12,1H × 6,3D in.) (bao gồm cả phần nhô ra)
Xấp xỉ 6,9 kg (15,2 lbs.) (chỉ riêng thiết bị chính)
Xấp xỉ 7,4 kg (16,3 lbs.) (khi lắp đặt Đơn vị máy in U8351)

Phụ kiện

Hướng dẫn khởi động × 1, Thận trọng khi sử dụng × 1, nhãn dây đầu vào × 1, dây nguồn × 1, Giấy ghi (khi lắp Bộ phận in U8351) × 1, phụ kiện giấy cuộn (khi lắp Bộ phận in U8351) × 2
