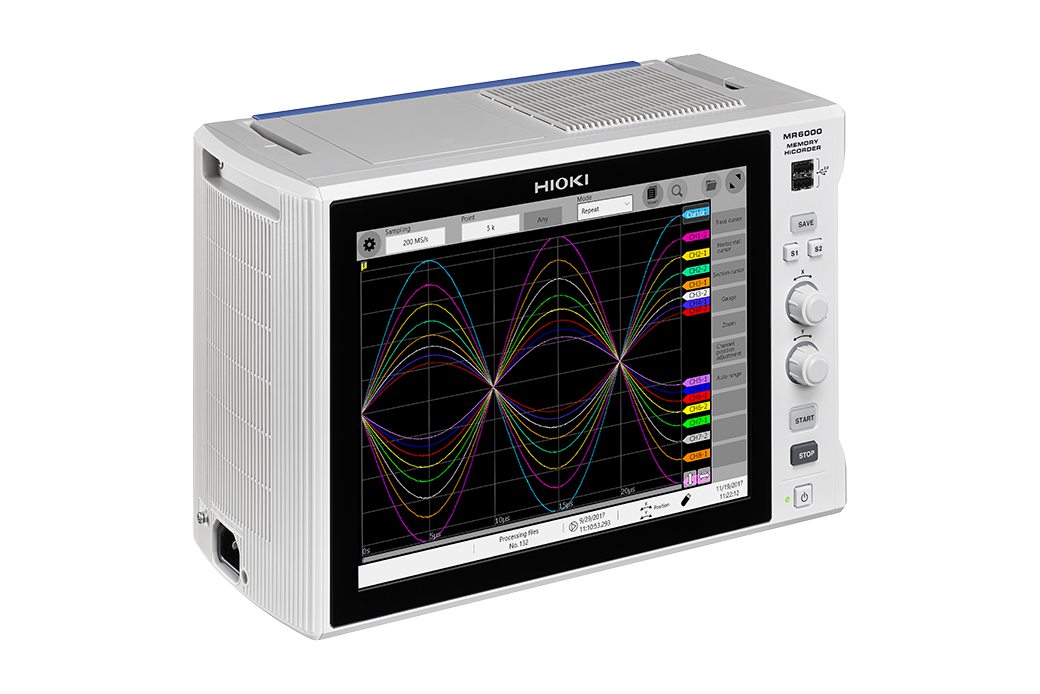

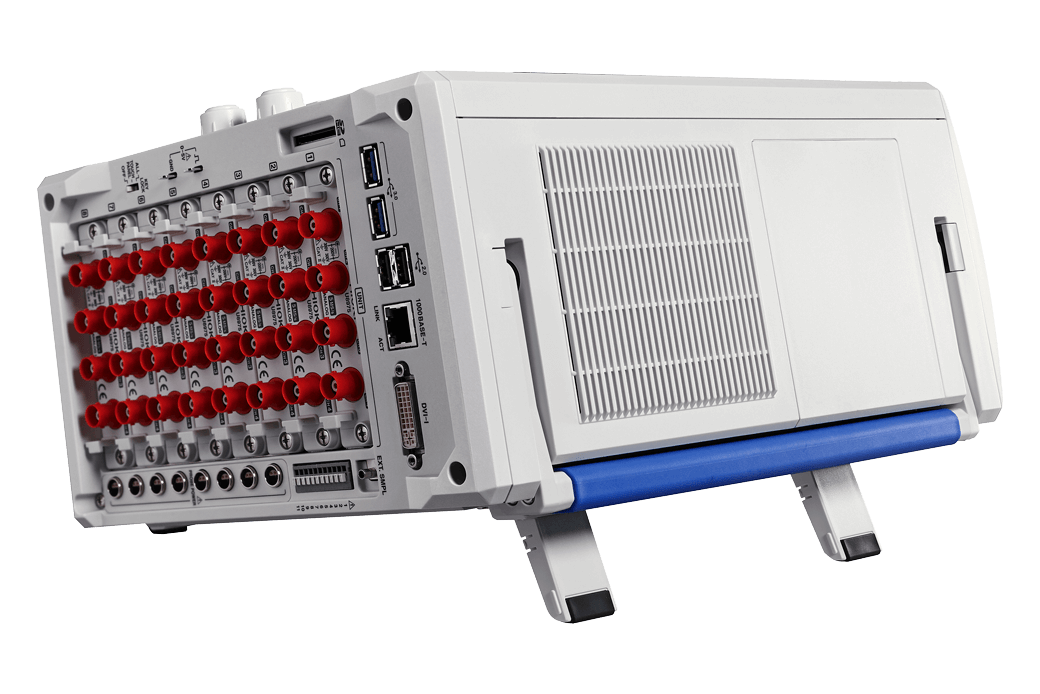

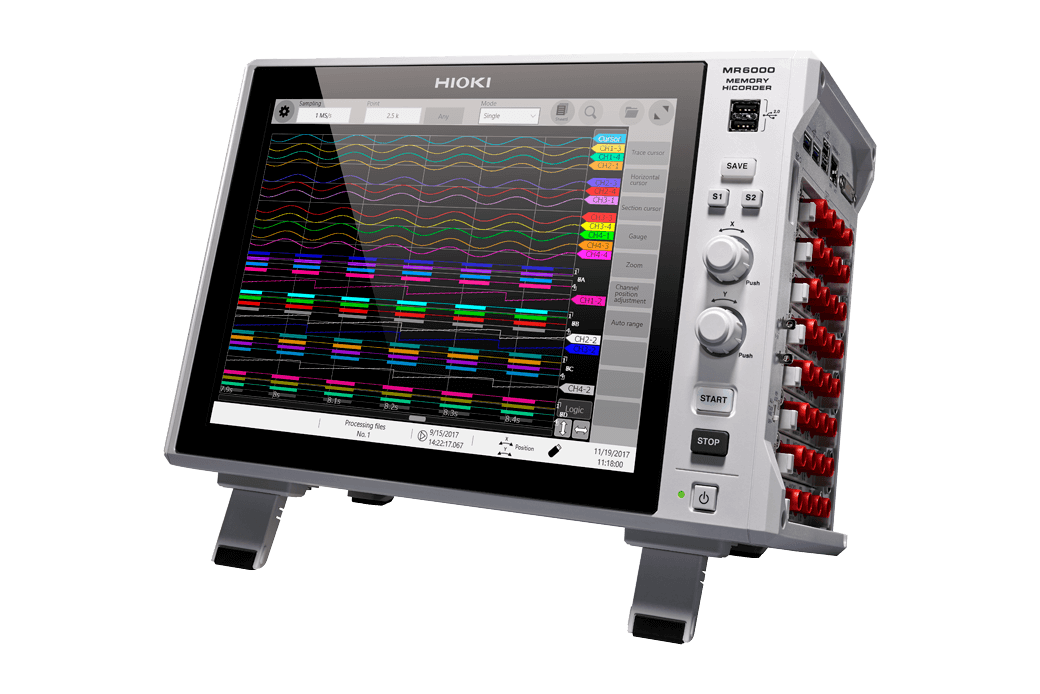

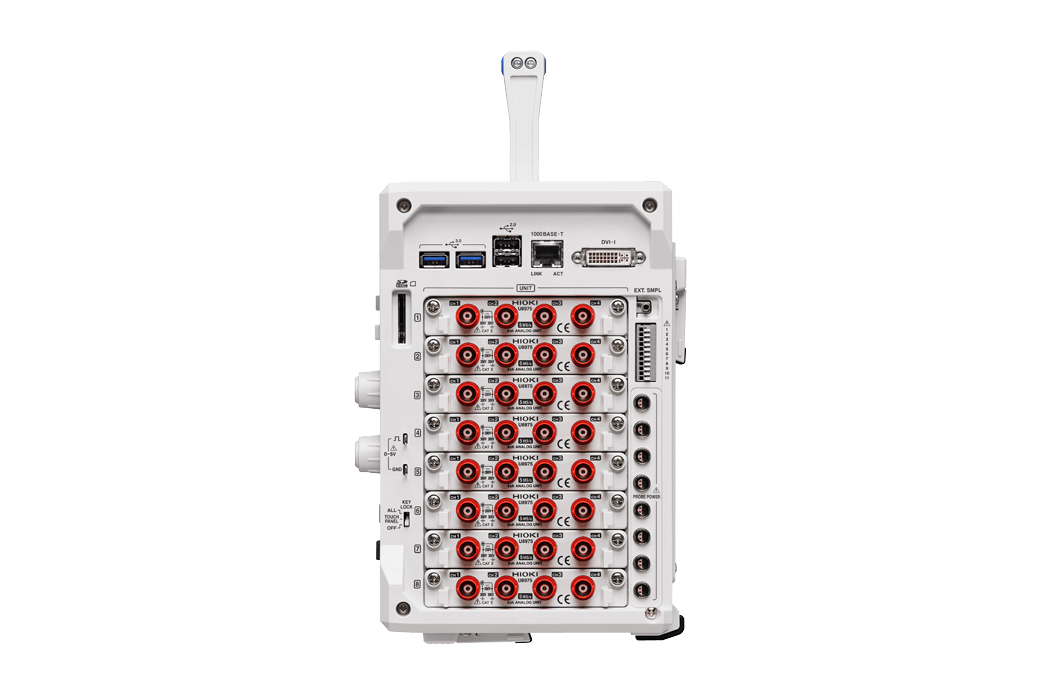

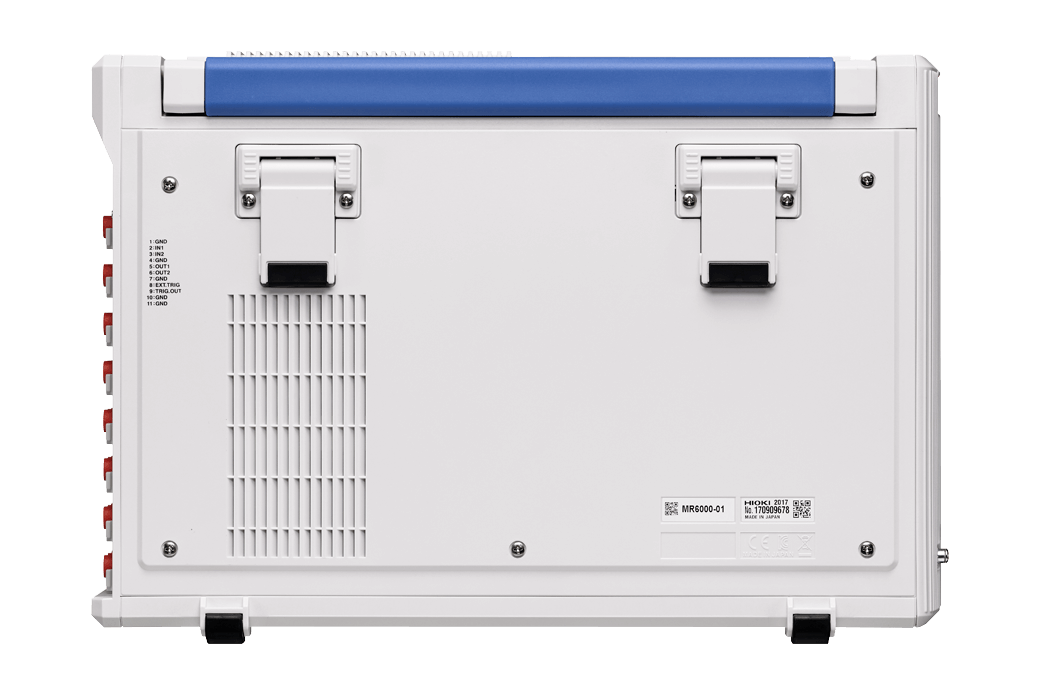

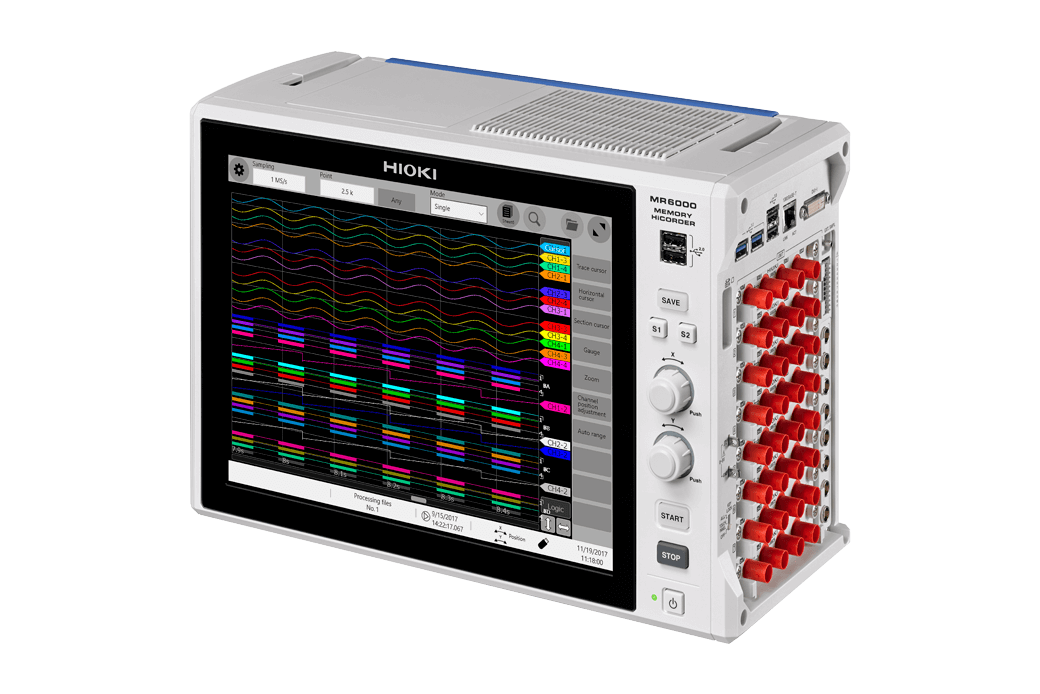

THIẾT BỊ GHI DẠNG SÓNG MR6000
THIẾT BỊ GHI DẠNG SÓNG MR6000
Model: MR6000
Brand: Hioki
Origin: Japan
Mô tả
Không bao giờ bỏ lỡ một dạng sóng
Máy ghi âm đáng tin cậy cho quá trình phát triển có độ tin cậy cao
MR6000 xem máy hiện sóng bỏ lỡ điều gì
KHÔNG CÓ THỜI GIAN MÙ. KHÔNG BỎ LỠ TÍN HIỆU. Chỉ cần ghi hình thời gian thực không bị gián đoạn.
Máy hiện sóng chỉ bắt đầu ghi khi bộ kích hoạt được kích hoạt, để lại khoảng trống giữa các lần ghi. Những khoảng thời gian mù này có thể che giấu các sự kiện nhanh, không thể đoán trước—tăng đột biến điện áp, trục trặc hoặc lỗi thời gian—rất quan trọng cho việc chẩn đoán. Nếu không có khả năng hiển thị đầy đủ, việc phân tích đáng tin cậy sẽ trở nên bất khả thi.
Chế độ Envelope của MR6000 lấy mẫu ở tốc độ cao nhưng chỉ ghi lại các giá trị cực tiểu và cực đại ở tốc độ chậm hơn, do người dùng tự thiết lập. Phương pháp này ghi lại các sự kiện thoáng qua đồng thời giảm thiểu kích thước tệp và lưu giữ các xu hướng dài hạn. Chế độ Lấy mẫu Kép ghi lại cả luồng dữ liệu tốc độ cao và tốc độ thấp cùng một lúc, với khả năng điều khiển kích hoạt chính xác. Hoàn hảo để ghi lại các sự kiện chi tiết đồng thời đảm bảo giám sát liên tục, dài hạn.
Các tính năng chính
- Hoạt động trực quan, phản hồi tức thì.
- Ghi lại các sự kiện nhanh với đầu vào riêng biệt 200MS/giây.
- Ghi lại các bài kiểm tra dài mà không phải lo lắng — bộ nhớ dung lượng cao tích hợp.
- Từ thu thập dữ liệu theo thời gian thực đến phân tích sau đó—độc lập, từ đầu đến cuối.
Đại lý chính hãng HIOKI Tại Việt Nam - NI VINA
Ngoài ra chúng tôi có Dịch vụ Hiệu Chuẩn Quốc Tế ISO17025:2017 và VILAS1336
Liên hệ ngay với NIVINA để nhận báo giá chi tiết và giữ suất ưu đãi: Hotline: 086 986 5068/ Email: ms1@nivina.com.vn/ - Zalo OA: NI VINA instruments
- Địa chỉ:
Trụ Sở - Hà Nội: Ô DV3-2.10, Tầng 2, Tòa CT2&3, KĐT Dream Town, đường 70, Phường Xuân Phương, Hà Nội
Chi Nhánh Hồ Chí Minh: Tầng 3, Số 77 Tân Kỳ Tân Quý, Phường Tân Sơn Nhì, TP. HCM
Độ chính xác được đảm bảo: 1 năm
| MR6000 | MR6000-01 | |||||
| Chức năng bổ sung | N/A | Tính toán dạng sóng thời gian thực, tính toán Bộ lọc kỹ thuật số. | ||||
| Số lượng unit đầu vào | Tối đa 8 unit | |||||
| Số kênh | Tối đa 32 kênh tương tự (khi sử dụng khối U8975), hoặc 128 kênh logic (khi sử dụng khối vào 8973) | |||||
| Dải đo (20 div full-scale) | 10 mV đến 400 V fs, 12 dải đo (khi sử dụng U8976), Độ phân giải: 1/1600 dải đo 4 V đến 200 V fs, 6 dải đo (khi sử dụng U8975), Độ phân giải: 1/32000 dải đo | |||||
| Tối đa đầu vào cho phép | 1000 V DC / 700 V AC (khi sử dụng U8974), 200 V DC (khi sử dụng U8975), 400 V DC (khi sử dụng U8976) | |||||
| Đặc tính tần số | DC đến 30 MHz (khi sử dụng U8976), DC đến 2 MHz (khi sử dụng U8975) | |||||
| Tốc độ lấy mẫu cực đại | 200 MS / s, tất cả các kênh đồng thời (khi sử dụng U8976) Lấy mẫu bên ngoài: 10 MS / s | |||||
| Phương pháp ghi | Thông thường: Ghi dạng sóng thông thường Đường bao: ghi lại các giá trị cực đại và cực tiểu trong mỗi khoảng thời gian cố định | |||||
| Dung lượng bộ nhớ lưu trữ | 1 G-words | |||||
| Bộ nhớ ngoài | Thẻ nhớ SD × 1, bộ nhớ USB × 7, SSD / HDD (tích hợp trong thiết bị chính) × 1 Truyền FTP (tới máy tính có kết nối mạng LAN) * Chỉ sử dụng Phương tiện lưu trữ do HIOKI bán. | |||||
| Hiển thị | Màn hình màu XGA-TFT 12,1 inch (1024 × 768 điểm) | |||||
| Kết nối ngoài | Đầu ra LAN, USB, SD, SATA, Màn hình | |||||
| Nguồn | 100 đến 240 V AC (50/60 Hz) (tối đa 300 VA) | |||||
| Kích thước và khối lượng | 353 mm (13,9 inch) W × 235 mm (9,25 inch) H × 154,8 mm (6,09 inch) D, 6,5 kg (229,3 oz) (chỉ thiết bị chính) | |||||
| Phụ kiện | Dây nguồn ×1, Hướng dẫn sử dụng nhanh ×1, Thận trọng khi sử dụng ×1, Tấm chắn trống (chỉ dành cho khe trống) | |||||
