Máy Phân Tích Trở Kháng Hóa Học IM3590






Máy Phân Tích Trở Kháng Hóa Học IM3590
Model: IM3590
Brand: Hioki
Origin: Japan
Mô tả
Máy Phân Tích Trở Kháng Hóa Học IM3590 Hioki là một máy phân tích trở kháng chính xác cao, có khả năng đo lường các thành phần và vật liệu điện hóa. Nó được trang bị dải tần rộng từ 1 mHz đến 200 kHz, rất phù hợp để phân tích hành vi ion và điện trở dung dịch. Thiết bị này cũng có khả năng đo liên tục và kiểm tra tốc độ cao LCR (điện cảm, điện dung, điện trở) cũng như các phép đo quét chỉ với một thiết bị duy nhất.
Máy có màn hình màu TFT 5.7 inch dễ đọc, cho phép hiển thị các đồ thị như Cole-Cole plot, giúp phân tích các đặc tính điện cực, ion điện phân và các đặc điểm khác. IM3590 cũng hỗ trợ phân tích mạch tương đương, cho phép đánh giá điện trở dung dịch, điện trở truyền tải điện tích và điện dung lớp điện kép.
Ngoài ra, thiết bị còn có các chức năng như đo độ lệch DC, bù nhiệt độ điện trở DC, đo nhiệt độ, đo pin (với hệ thống phân cực DC tự động), bộ so sánh và chức năng phân loại BIN. Tốc độ đo của máy rất nhanh, có thể thực hiện các phép đo quét tốc độ cao chỉ trong 2 mili giây.
Mô tả Máy Phân Tích Trở Kháng Hóa Học IM3590 Hioki
Máy đo và phân tích trở kháng Hioki LCR có dải tần từ thiết bị 1 mHz đến 3 GHz nhằm phù hợp với nhiều ứng dụng trong việc kiểm tra các linh kiện điện tử. Máy phân tích trở kháng IM3590 là một máy kiểm tra thành phần tiên tiến đặc biệt phù hợp với các phép đo trở kháng điện hóa và bao gồm nhiều chức năng vẽ đồ thị cần thiết cho việc kiểm tra pin và vật liệu hóa học.
Sản phẩm này không được cung cấp kèm theo đầu dò đo hoặc thiết bị kiểm tra. Vui lòng chọn và mua riêng đầu dò đo hoặc thiết bị kiểm tra thích hợp cho ứng dụng của bạn.
Đối với kết nối RS-232C: Có thể sử dụng cáp chéo để kết nối. Bạn có thể sử dụng cáp RE-232 9637 mà không cần điều khiển luồng phần cứng.

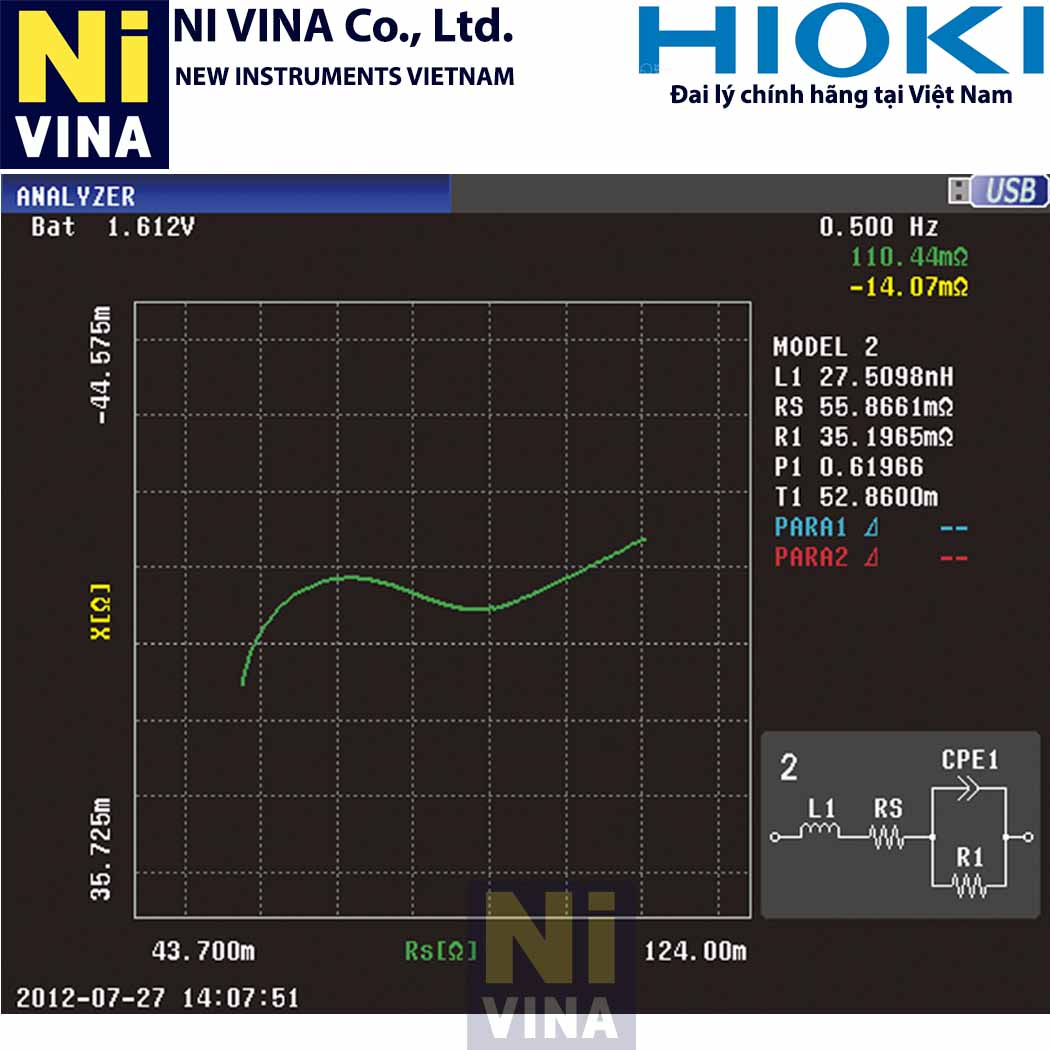

Tạo biểu đồ Cole-Cole, phân tích mạch tương đương, và các khả năng đo trở kháng khác
Ngoài đo lường các thành phần và vật liệu điện hóa, pin và tụ điện 2 lớp, IM3590 của Hioki có thể tạo các biểu đồ Cole-Cole và thực hiện phân tích mạch tương đương.
Các ứng dụng chính: Phân tích các hiện tượng từ bên trong pin. Ví dụ như điện trở suất truyền điện ở mặt phân cách điện cực / chất điện phân và quá trình truyền trong chất điện phân.
Xác định đặc tính tần số của các linh kiện điện tử, phần tử áp điện và phần tử cộng hưởng
IM3590 Hioki khiến việc xác định đặc tính của linh kiện điện tử dễ dàng với phép đo quét tần số (lên đến 801 điểm), đo đặc tính tần số và chức năng hiển thị biểu đồ Cole-Cole. Thiết bị phân tích trở kháng có thể quét xuyên suốt nhiều mức độ tín hiệu (điện áp và dòng điện) và điện áp phân cực DC.
Xác định thay đổi trong hoạt động của linh kiện điện tử theo thời gian với phép đo khoảng thời gian
Nhờ có chức năng đo khoảng thời gian lên đến 801 điểm, IM3590 Hioki có thể tạo biểu đồ minh họa cách đặc tính linh kiện điện tử có thể thay đổi theo thời gian để đáp ứng với những thay đổi trong điều kiện môi trường như nhiệt độ.
Ứng dụng Máy Phân Tích Trở Kháng Hóa Học IM3590 Hioki
- Nghiên cứu và Phát triển (R&D) Pin và Thiết bị Lưu Trữ Năng Lượng:
- Phân tích pin: Nghiên cứu các hiện tượng bên trong pin (pin sơ cấp, pin sạc), ví dụ như điện trở truyền tải điện tích tại bề mặt điện cực/chất điện phân, quá trình truyền khối lượng trong chất điện giải.
- Tụ điện lớp kép điện hóa (EDLCs - Electric Double Layer Capacitors): Đánh giá các đặc tính điện hóa và dung lượng.
- Pin nhiên liệu (Fuel Cells): Phân tích hiệu suất và các yếu tố ảnh hưởng đến hoạt động của pin nhiên liệu.
- Khoa học Vật liệu:
- Nghiên cứu và đánh giá các vật liệu điện hóa mới, vật liệu điện môi, vật liệu bán dẫn, vật liệu composite.
- Phân tích tính chất ăn mòn và chống ăn mòn của kim loại và hợp kim.
- Kiểm tra các đặc tính của vật liệu phủ bề mặt như mạ điện (electroplating) và xử lý bề mặt khác.
- Kiểm soát Chất lượng:
- Đảm bảo chất lượng của các thành phần và vật liệu điện hóa trong quá trình sản xuất.
- Kiểm tra độ bền và hiệu suất của pin và tụ điện.
- Giáo dục và Đào tạo:
- Là công cụ hữu ích cho các phòng thí nghiệm nghiên cứu và giảng dạy về điện hóa học, vật liệu điện tử tại các trường đại học và viện nghiên cứu.
Tóm lại, Hioki IM3590 là một giải pháp toàn diện cho các nhà khoa học và kỹ sư trong lĩnh vực điện hóa, cung cấp khả năng phân tích chính xác và chi tiết về hành vi trở kháng của vật liệu và linh kiện.
Liên hệ Đại lý chính hãng HIOKI tại Việt Nam:
CÔNG TY TNHH NI VINA
VP Hà Nội: Ô DV3-2.10, tầng 2, Tòa nhà CT2&3, KDT Dream Town,Tây Mỗ, Nam Từ Liêm, Hà Nội
VP HCM: Số 77, Tân Quỳ Tân Quý, Phường Tân Sơn Nhì, Quận Tân Phú, TPHCM
Hotline: 096.465.0110/ Email:marketing@nivina.com.vn
Fanpage: Thiết bị đo kiểm Nivina
Zalo OA: NI VINA instruments
Độ chính xác được đảm bảo: 1 năm, Thời gian đảm bảo độ chính xác sau khi được Hioki điều chỉnh: 1 năm
Kiểu đo | Kiểu LCR, Chế độ đo liên tục (Kiểu LCR / Kiểu phân tích); Kiểu phân tích (Đo tần số và đo mức độ); Đặc tính nhiệt độ, Phân tích mạch tương đương) |
Các thông số đo | Z, Y, θ, Rs (ESR), Rp, Rdc (Điện trở DC) / X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q, T, σ (độ dẫn) / ε (Hằng số điện môi) |
Thang đo | 100 mΩ đến 100 MΩ, 10 dải (Tất cả các thông số được xác định theo Z) |
Hiển thị thang đo | Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp, σ, ε:
± (0,00000 [đơn vị] đến 9,99999G [đơn vị], chỉ hiển thị giá trị tuyệt đối cho Z và Y θ: ± (0,000° đến 180,000°), D: ± (0,00000 đến 9,99999) Q: ± (0,00 đến 99999,9), Δ%: ± (0,0000% đến 999,999%) T: -10,0°C đến 99,9°C σ, ε: ± (0,00000f [đơn vị] đến 999,999G [đơn vị] |
Độ chính xác cơ bản | Z: ± 0,05% rdg. θ: ± 0,03° |
Tần số đo | 1 mHz đến 200 kHz (độ phân giải cài đặt 5 chữ số, độ phân giải tối thiểu 1 mHz) |
Mức tín hiệu đo | Kiểu thông thường:
Kiểu V / Kiểu CV: 5 mV đến 5 Vrms, 1 mVrms bước Kiểu CC: 10 μA đến 50 mArms, 10 μArms bước Kiểu trở kháng thấp ở độ chính xác cao: Kiểu V / Kiểu CV: 5 mV đến 2,5 Vrms, 1 mVrms bước Kiểu CC: 10 μA đến 100 mArms, 10 μArms bước |
Trở kháng đầu ra | Kiểu thông thường: 100 Ω, Kiểu trở kháng thấp ở độ chính xác cao: 25 Ω |
Hiển thị | TFT màu 5,7 inch, màn hình có thể được đặt thành BẬT/TẮT |
Thời gian đo | 2 mili giây (1 kHz, NHANH, hiển thị TẮT, giá trị đại diện) |
Chức năng | Đo độ lệch điện một chiều, Bù nhiệt độ điện trở một chiều (nhiệt độ tham chiếu đã chuyển đổi được hiển thị), Đo nhiệt độ, Đo pin (Hệ thống điện một chiều tự động), Bộ so sánh, Đo BIN (phân loại), Tải/ lưu bảng điều khiển, Chức năng bộ nhớ |
Giao diện | Giao diện I/O bên ngoài (Trình xử lý), Giao diện USB (tốc độ cao), Bộ nhớ USB
Tùy chọn: Chọn 1 từ RS-232C, GP-IB hoặc LAN |
Nguồn cấp | 100 đến 240 V AC, 50/60 Hz, tối đa 50 VA. |
Kích thước và khối lượng | 330 mm (12,99 in) W × 119 mm (4,69 in) H × 168 mm (6,61 in) D, 3,1 kg (109,3 oz) |
Phụ kiện | Dây nguồn × 1, Hướng dẫn sử dụng × 1, CD-R (Hướng dẫn sử dụng giao diện và phần mềm mẫu [Điều khiển giao diện, tính toán độ chính xác và chức năng chụp ảnh màn hình]) × 1 |
Ứng dụng
Mô tả Máy Phân Tích Trở Kháng Hóa Học IM3590 Hioki
Máy đo và phân tích trở kháng Hioki LCR có dải tần từ thiết bị 1 mHz đến 3 GHz nhằm phù hợp với nhiều ứng dụng trong việc kiểm tra các linh kiện điện tử. Máy phân tích trở kháng IM3590 là một máy kiểm tra thành phần tiên tiến đặc biệt phù hợp với các phép đo trở kháng điện hóa và bao gồm nhiều chức năng vẽ đồ thị cần thiết cho việc kiểm tra pin và vật liệu hóa học.
Sản phẩm này không được cung cấp kèm theo đầu dò đo hoặc thiết bị kiểm tra. Vui lòng chọn và mua riêng đầu dò đo hoặc thiết bị kiểm tra thích hợp cho ứng dụng của bạn.
Đối với kết nối RS-232C: Có thể sử dụng cáp chéo để kết nối. Bạn có thể sử dụng cáp RE-232 9637 mà không cần điều khiển luồng phần cứng.
Tạo biểu đồ Cole-Cole, phân tích mạch tương đương, và các khả năng đo trở kháng khác
Ngoài đo lường các thành phần và vật liệu điện hóa, pin và tụ điện 2 lớp, IM3590 của Hioki có thể tạo các biểu đồ Cole-Cole và thực hiện phân tích mạch tương đương.
Các ứng dụng chính: Phân tích các hiện tượng từ bên trong pin. Ví dụ như điện trở suất truyền điện ở mặt phân cách điện cực / chất điện phân và quá trình truyền trong chất điện phân.
Xác định đặc tính tần số của các linh kiện điện tử, phần tử áp điện và phần tử cộng hưởng
IM3590 Hioki khiến việc xác định đặc tính của linh kiện điện tử dễ dàng với phép đo quét tần số (lên đến 801 điểm), đo đặc tính tần số và chức năng hiển thị biểu đồ Cole-Cole. Thiết bị phân tích trở kháng có thể quét xuyên suốt nhiều mức độ tín hiệu (điện áp và dòng điện) và điện áp phân cực DC.
Xác định thay đổi trong hoạt động của linh kiện điện tử theo thời gian với phép đo khoảng thời gian
Nhờ có chức năng đo khoảng thời gian lên đến 801 điểm, IM3590 Hioki có thể tạo biểu đồ minh họa cách đặc tính linh kiện điện tử có thể thay đổi theo thời gian để đáp ứng với những thay đổi trong điều kiện môi trường như nhiệt độ.
Ứng dụng Máy Phân Tích Trở Kháng Hóa Học IM3590 Hioki
- Nghiên cứu và Phát triển (R&D) Pin và Thiết bị Lưu Trữ Năng Lượng:
- Phân tích pin: Nghiên cứu các hiện tượng bên trong pin (pin sơ cấp, pin sạc), ví dụ như điện trở truyền tải điện tích tại bề mặt điện cực/chất điện phân, quá trình truyền khối lượng trong chất điện giải.
- Tụ điện lớp kép điện hóa (EDLCs - Electric Double Layer Capacitors): Đánh giá các đặc tính điện hóa và dung lượng.
- Pin nhiên liệu (Fuel Cells): Phân tích hiệu suất và các yếu tố ảnh hưởng đến hoạt động của pin nhiên liệu.
- Khoa học Vật liệu:
- Nghiên cứu và đánh giá các vật liệu điện hóa mới, vật liệu điện môi, vật liệu bán dẫn, vật liệu composite.
- Phân tích tính chất ăn mòn và chống ăn mòn của kim loại và hợp kim.
- Kiểm tra các đặc tính của vật liệu phủ bề mặt như mạ điện (electroplating) và xử lý bề mặt khác.
- Kiểm soát Chất lượng:
- Đảm bảo chất lượng của các thành phần và vật liệu điện hóa trong quá trình sản xuất.
- Kiểm tra độ bền và hiệu suất của pin và tụ điện.
- Giáo dục và Đào tạo:
- Là công cụ hữu ích cho các phòng thí nghiệm nghiên cứu và giảng dạy về điện hóa học, vật liệu điện tử tại các trường đại học và viện nghiên cứu.
Tóm lại, Hioki IM3590 là một giải pháp toàn diện cho các nhà khoa học và kỹ sư trong lĩnh vực điện hóa, cung cấp khả năng phân tích chính xác và chi tiết về hành vi trở kháng của vật liệu và linh kiện.
Liên hệ Đại lý chính hãng HIOKI tại Việt Nam:
CÔNG TY TNHH NI VINA
VP Hà Nội: Ô DV3-2.10, tầng 2, Tòa nhà CT2&3, KDT Dream Town,Tây Mỗ, Nam Từ Liêm, Hà Nội
VP HCM: Số 77, Tân Quỳ Tân Quý, Phường Tân Sơn Nhì, Quận Tân Phú, TPHCM
Hotline: 096.465.0110/ Email:marketing@nivina.com.vn
Fanpage: Thiết bị đo kiểm Nivina
Zalo OA: NI VINA instruments
Thông số kĩ thuật
Độ chính xác được đảm bảo: 1 năm, Thời gian đảm bảo độ chính xác sau khi được Hioki điều chỉnh: 1 năm
Kiểu đo | Kiểu LCR, Chế độ đo liên tục (Kiểu LCR / Kiểu phân tích); Kiểu phân tích (Đo tần số và đo mức độ); Đặc tính nhiệt độ, Phân tích mạch tương đương) |
Các thông số đo | Z, Y, θ, Rs (ESR), Rp, Rdc (Điện trở DC) / X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q, T, σ (độ dẫn) / ε (Hằng số điện môi) |
Thang đo | 100 mΩ đến 100 MΩ, 10 dải (Tất cả các thông số được xác định theo Z) |
Hiển thị thang đo | Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp, σ, ε:
± (0,00000 [đơn vị] đến 9,99999G [đơn vị], chỉ hiển thị giá trị tuyệt đối cho Z và Y θ: ± (0,000° đến 180,000°), D: ± (0,00000 đến 9,99999) Q: ± (0,00 đến 99999,9), Δ%: ± (0,0000% đến 999,999%) T: -10,0°C đến 99,9°C σ, ε: ± (0,00000f [đơn vị] đến 999,999G [đơn vị] |
Độ chính xác cơ bản | Z: ± 0,05% rdg. θ: ± 0,03° |
Tần số đo | 1 mHz đến 200 kHz (độ phân giải cài đặt 5 chữ số, độ phân giải tối thiểu 1 mHz) |
Mức tín hiệu đo | Kiểu thông thường:
Kiểu V / Kiểu CV: 5 mV đến 5 Vrms, 1 mVrms bước Kiểu CC: 10 μA đến 50 mArms, 10 μArms bước Kiểu trở kháng thấp ở độ chính xác cao: Kiểu V / Kiểu CV: 5 mV đến 2,5 Vrms, 1 mVrms bước Kiểu CC: 10 μA đến 100 mArms, 10 μArms bước |
Trở kháng đầu ra | Kiểu thông thường: 100 Ω, Kiểu trở kháng thấp ở độ chính xác cao: 25 Ω |
Hiển thị | TFT màu 5,7 inch, màn hình có thể được đặt thành BẬT/TẮT |
Thời gian đo | 2 mili giây (1 kHz, NHANH, hiển thị TẮT, giá trị đại diện) |
Chức năng | Đo độ lệch điện một chiều, Bù nhiệt độ điện trở một chiều (nhiệt độ tham chiếu đã chuyển đổi được hiển thị), Đo nhiệt độ, Đo pin (Hệ thống điện một chiều tự động), Bộ so sánh, Đo BIN (phân loại), Tải/ lưu bảng điều khiển, Chức năng bộ nhớ |
Giao diện | Giao diện I/O bên ngoài (Trình xử lý), Giao diện USB (tốc độ cao), Bộ nhớ USB
Tùy chọn: Chọn 1 từ RS-232C, GP-IB hoặc LAN |
Nguồn cấp | 100 đến 240 V AC, 50/60 Hz, tối đa 50 VA. |
Kích thước và khối lượng | 330 mm (12,99 in) W × 119 mm (4,69 in) H × 168 mm (6,61 in) D, 3,1 kg (109,3 oz) |
Phụ kiện | Dây nguồn × 1, Hướng dẫn sử dụng × 1, CD-R (Hướng dẫn sử dụng giao diện và phần mềm mẫu [Điều khiển giao diện, tính toán độ chính xác và chức năng chụp ảnh màn hình]) × 1 |
