Máy đo Nikon NEXIV VMF-K3040 là một hệ thống đo lường video đa năng, kết hợp công nghệ quang học trường sáng (brightfield) và confocal độc quyền của Nikon. Sự kết hợp này cho phép máy thực hiện cả phép đo 2D và đo chiều cao (3D) cùng lúc trong một trường nhìn, mang lại tốc độ đo lường nhanh hơn đáng kể và độ chính xác vượt trội cho các ứng dụng kiểm tra linh kiện siêu nhỏ và phức tạp.

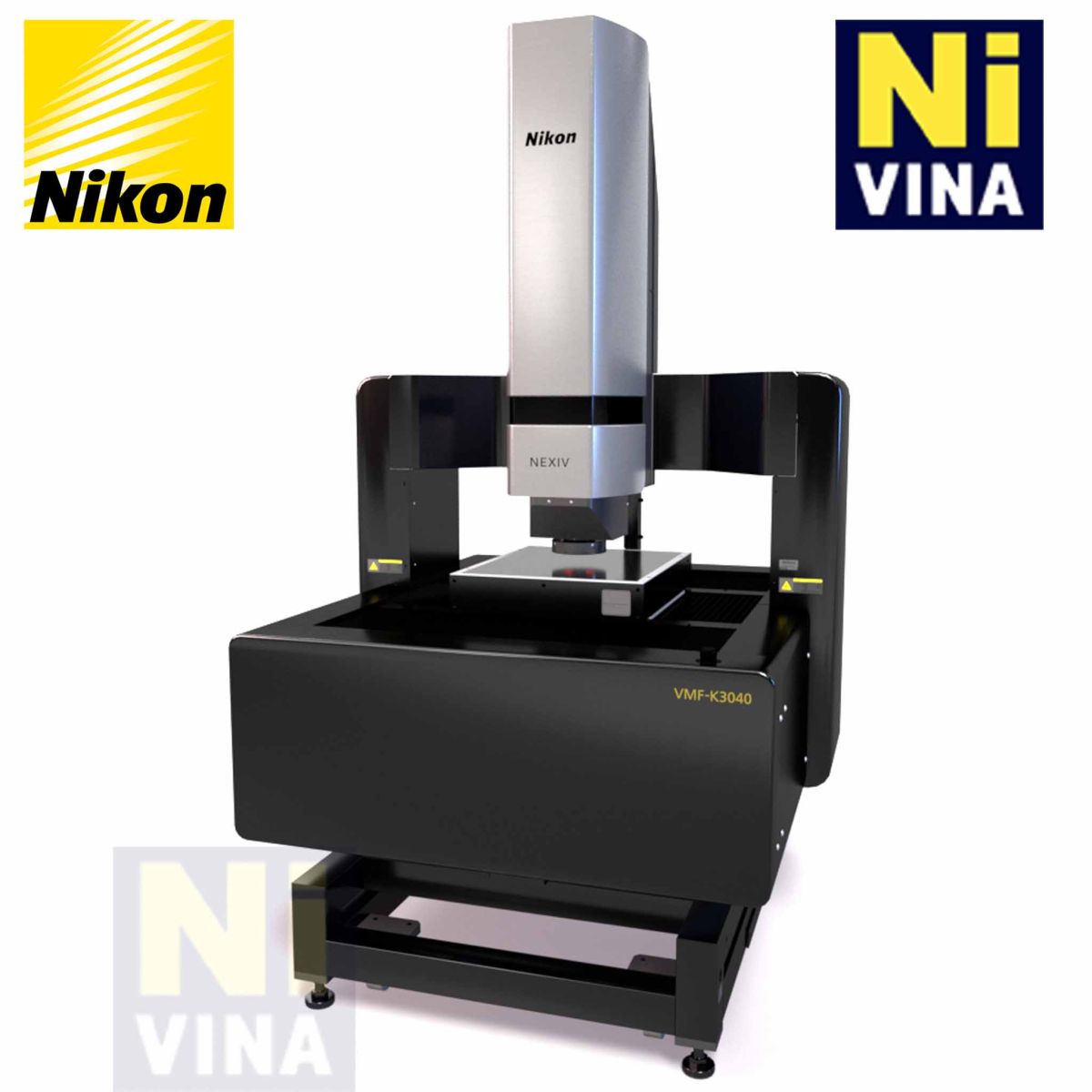

Mô Tả Máy đo Nikon NEXIV VMF-K3040
NEXIV VMF-K3040 là một hệ thống đo lường tự động tiên tiến, được phát triển dựa trên thế mạnh của Nikon về công nghệ quang cơ điện tử.
- Đo lường 2D và 3D đồng thời: Điểm nổi bật nhất của VMF-K3040 là khả năng thực hiện cả phép đo 2D (kích thước, hình dạng) bằng hình ảnh trường sáng và đo độ cao (3D) bằng công nghệ confocal trong cùng một lần quét. Điều này giúp tăng thông lượng đo lên tới 1.5 lần so với các mẫu trước đó, giảm đáng kể thời gian kiểm tra.
- Công nghệ Confocal tiên tiến: Hệ thống confocal cho phép thu thập thông tin độ cao chính xác của bề mặt bằng cách quét tiêu điểm theo chiều Z. Công nghệ này đặc biệt hiệu quả khi đo các bề mặt phức tạp, có độ tương phản thấp, vật liệu trong suốt, hoặc các cấu trúc siêu nhỏ như micro bumps trên chip bán dẫn. Nó loại bỏ hiện tượng nhiễu từ các điểm ngoài tiêu cự, mang lại hình ảnh sắc nét và dữ liệu độ cao đáng tin cậy.
- Quang học Brightfield với Zoom 15x: Máy được trang bị hệ thống quang học trường sáng với khả năng zoom 15x chất lượng cao của Nikon, cung cấp hình ảnh rõ nét và độ phân giải cao cho các phép đo 2D chi tiết.
- TTL Laser AF (tiêu chuẩn): Tính năng lấy nét tự động bằng laser xuyên thấu kính (Through-The-Lens Laser AF) giúp lấy nét nhanh chóng và chính xác trên mọi bề mặt, hỗ trợ đo chiều cao hiệu quả.
- Hành trình đo lý tưởng: Với hành trình 300 mm×400 mm×150 mm (X x Y x Z), VMF-K3040 cung cấp không gian làm việc phù hợp cho nhiều loại linh kiện điện tử, bán dẫn, và các chi tiết cơ khí chính xác.
- Nguồn sáng LED Confocal bền bỉ: Sử dụng nguồn sáng LED cho hệ thống confocal với tuổi thọ cao (khoảng 30.000 giờ), giúp giảm chi phí bảo trì và đảm bảo hoạt động ổn định.
- Phần mềm chuyên dụng: Hệ thống đi kèm với phần mềm mạnh mẽ, cung cấp các công cụ đo lường đa dạng, chức năng xử lý và tổng hợp hình ảnh 3D (EDF/Stitching Express), và khả năng phân tích dữ liệu chuyên sâu, bao gồm cả các công cụ đo 3D chuyên biệt cho bumps, bonding wires, và probe card pins.
- Tuân thủ tiêu chuẩn ngành: Máy được thiết kế để tuân thủ các tiêu chuẩn SEMI S2/S8, làm cho nó phù hợp lý tưởng cho các ứng dụng trong ngành công nghiệp bán dẫn.
.jpg)
Ứng Dụng Máy đo Nikon NEXIV VMF-K3040
Nikon NEXIV VMF-K3040 là giải pháp lý tưởng cho các ngành công nghiệp đòi hỏi độ chính xác cao và kiểm tra chi tiết phức tạp, đặc biệt là các đặc điểm 3D siêu nhỏ:
- Sản xuất linh kiện bán dẫn (IC Packages):
- Đo lường kích thước và chiều cao của Micro bumps trên Flip Chip/COF (Chip on Film)/COG (Chip on Glass).
- Kiểm tra các đặc điểm của CSP (Chip Scale Package), SIP (System in Package) bao gồm bumps và bonding wires.
- Đo lường độ cao các pad trên Interposer.
- Kiểm tra thẻ dò (Probe Card): Đo lường chiều cao, đường kính và vị trí của các chân dò (probe pins).
- Đo các dấu laser siêu nhỏ trên wafer bán dẫn.
- Sản xuất linh kiện điện tử:
- Đo lường các bảng mạch in (PCB) với các chi tiết nhỏ, kiểm tra các lỗ nhỏ và độ phẳng.
- Kiểm tra các linh kiện quang học chính xác như ống kính siêu nhỏ (micro lens), kính áp tròng (contact lens).
- Đo chiều rộng/chiều cao của Photo Spacer cho bộ lọc màu trong tấm FPD (Flat Panel Display).
- Công nghiệp MEMS (Micro-Electro-Mechanical Systems):
- Đo lường các cấu trúc 3D siêu nhỏ và phức tạp của thiết bị MEMS.
- Chế tạo khuôn mẫu chính xác:
- Đo lường độ chính xác của các chi tiết khuôn mẫu, đặc biệt là các lòng khuôn có hình dạng 3D phức tạp.
