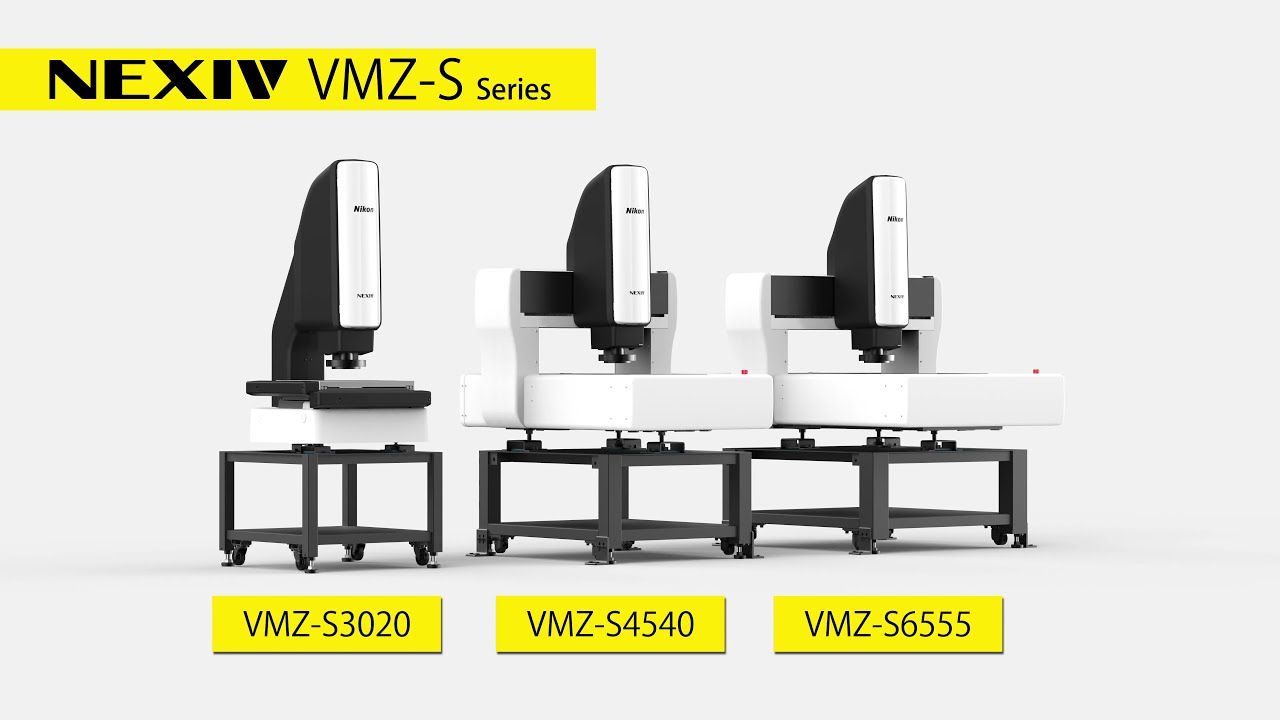

Máy Đo 3D NEXIV VMZ-S Series


Máy Đo 3D NEXIV VMZ-S Series
Model: VMZ- S3020/ VMZ-S4540/ VMZ-S6555
Brand: Nikon
Origin: Janpan
Mô tả
Máy Đo 3D NEXIV VMZ- S Series thuộc dòng NEXIV VMZ-S Series của Hãng Nikon Nhật Bản, đó là một hệ thống đo lường hình ảnh CNC tự động tiên tiến, được Nikon thiết kế để đáp ứng các yêu cầu ngày càng khắt khe về độ chính xác, tốc độ và khả năng sử dụng trong các ứng dụng công nghiệp hiện đại.
Máy Đo 3D NEXIV VMZ- S Series kế thừa và cải tiến những ưu điểm từ các dòng NEXIV trước đó, đặc biệt là VMZ-R, mang lại hiệu suất vượt trội.
Các điểm nổi bật Máy Đo 3D NEXIV VMZ- S Series bao gồm:

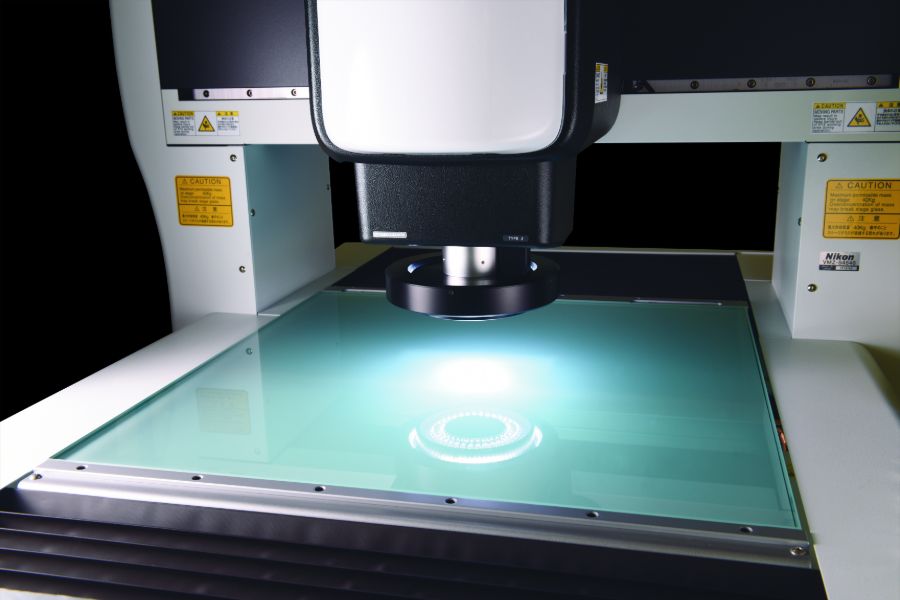

- Đầu quang học đa dạng: Dòng VMZ-S cung cấp nhiều loại đầu quang học zoom (thường có tới 6 loại), cho phép người dùng lựa chọn cấu hình phù hợp nhất với yêu cầu về độ phân giải, trường nhìn và khoảng cách làm việc cho từng loại mẫu. Các loại đầu này bao gồm:
- Standard magnification (Type 1, 2, 3): Dành cho các ứng dụng đo lường tổng quát với độ phóng đại từ thấp đến trung bình.
- High magnification (Type 4, TZ): Dành cho các chi tiết cực nhỏ, yêu cầu độ phóng đại cao để quan sát chi tiết vi mô.
- Wide field-of-view (Type A): Cung cấp trường nhìn rộng nhất, lý tưởng để đo các mẫu lớn hoặc nhiều mẫu cùng lúc một cách hiệu quả.
- Độ chính xác cao trong trường nhìn (FOV): Nikon tập trung vào việc tối ưu hóa quang học để cung cấp hình ảnh chất lượng cao và dữ liệu đo lường chính xác, với các lỗi dò rất thấp (ví dụ: PF2D 0.8 µm, PFV2D 0.3 µm).
- Lấy nét tự động nhanh và chính xác (Auto-Focus):
- TTL Laser AF (Through-The-Lens Laser Auto Focus): Cho phép đo chiều cao với tốc độ và độ chính xác cao, đặc biệt có khả năng phát hiện bề mặt các lớp vật liệu trong suốt mỏng tới 0.1 mm. Tính năng này giúp quét nhanh chóng (lên tới 1.000 điểm/giây) để thu thập dữ liệu biên dạng.
- Vision AF: Lấy nét dựa trên hình ảnh, phù hợp cho các bề mặt nhám hoặc các lỗ sâu.
Đo lường chính xác dù thay đổi vị trí các thành phần
- Hệ thống chiếu sáng linh hoạt: Máy được trang bị hệ thống chiếu sáng đa dạng, chủ yếu là đèn LED trắng, bao gồm:
- Chiếu sáng truyền qua (Diascopic): Dùng để đo biên dạng và lỗ hổng.
- Chiếu sáng bề mặt (Episcopic/Coaxial): Chiếu sáng từ trên xuống, phù hợp cho các bề mặt phản chiếu.
- Chiếu sáng vòng 8 phân đoạn (8-segment Ring Illumination): Với nhiều góc tới khác nhau (thường 3 góc: 37∘,55∘,78∘ hoặc 18∘,50∘ tùy loại đầu), giúp làm nổi bật các cạnh và đặc điểm khó nhìn trên các bề mặt phức tạp hoặc có độ phản chiếu khác nhau.

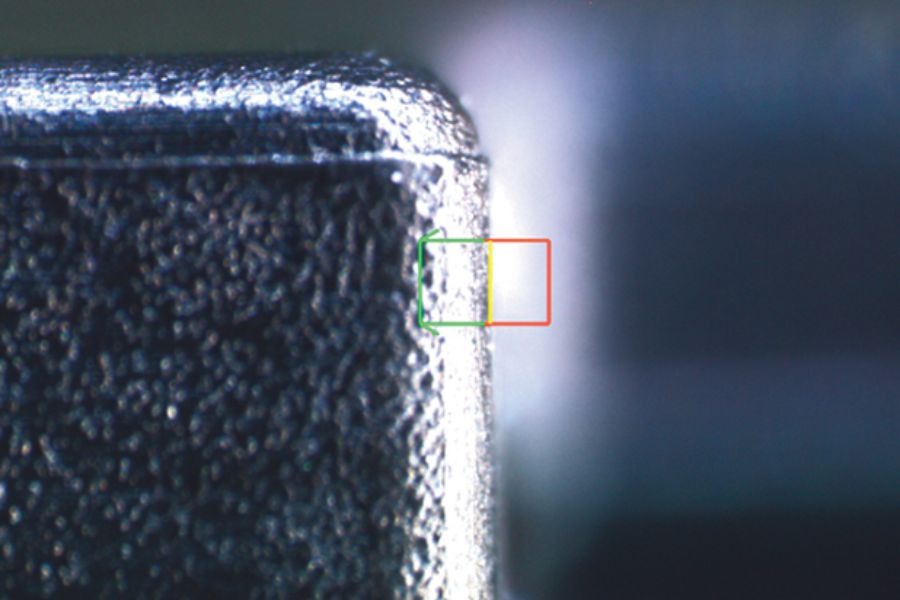

Các cạnh và đặc điểm khó có thể được đo dễ dàng nhờ vào tùy chọn chiếu sáng độc đáo của Nikon.
- Tự động hóa nâng cao:

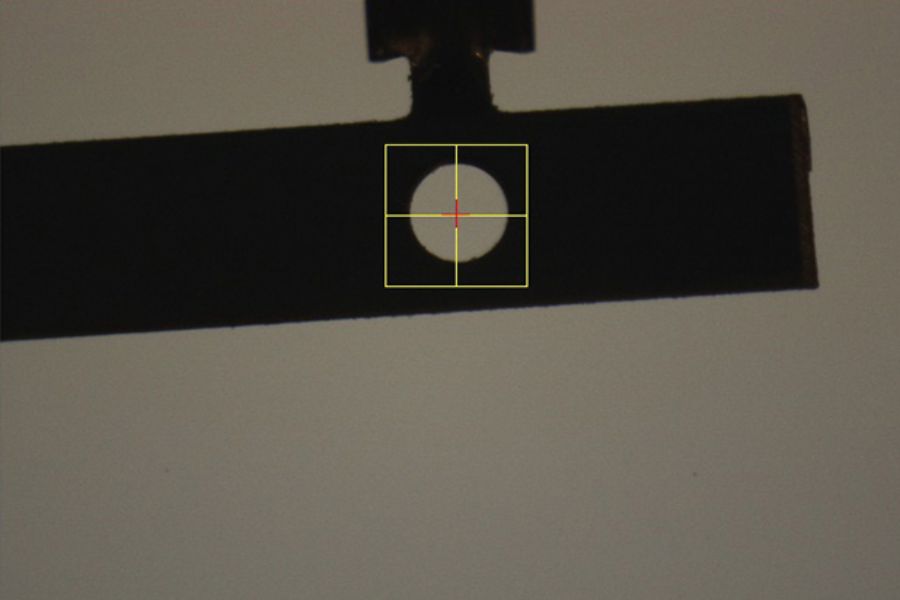

- Đo lường tự động liên tục: Có khả năng thực hiện các phép đo chính xác ngay cả khi vị trí mẫu bị lệch nhẹ nhờ chức năng tìm kiếm thông minh.
- Phần mềm NEXIV AutoMeasure: Giao diện thân thiện, hỗ trợ lập trình đo lường tự động, quản lý kết quả và tạo báo cáo.
- Tích hợp với hệ thống vận chuyển tự động: Cho phép tự động tải và đo mẫu, tăng cường hiệu quả sản xuất.

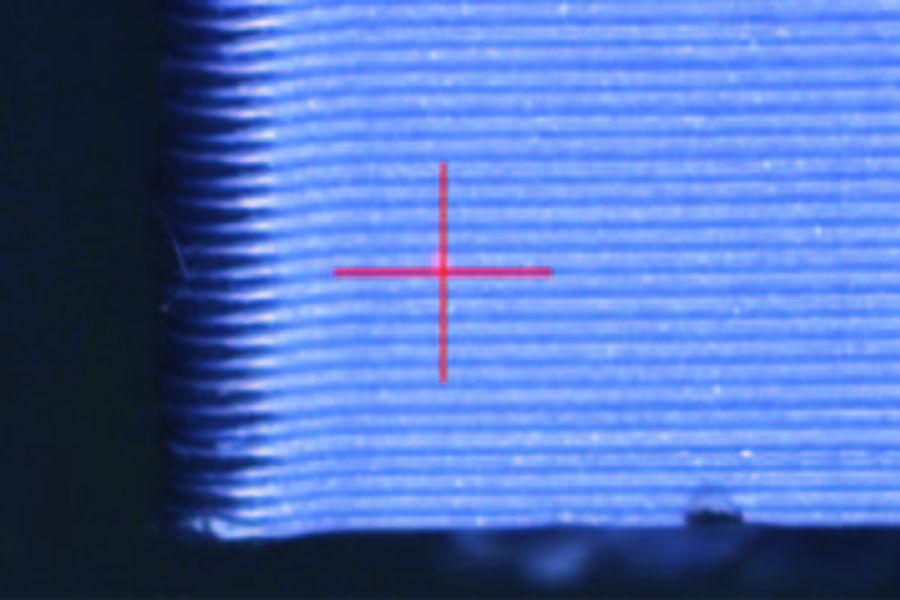

Đo chiều cao có độ chính xác cao, tốc độ cao được thực hiện nhờ tính năng lấy nét tự động bằng laser qua ống kính, có khả năng quét tốc độ cao ở mức 1.000 điểm mỗi giây.
- Cải thiện thông lượng (Throughput): Dòng VMZ-S được thiết kế để xử lý hình ảnh và dữ liệu nhanh hơn so với các thế hệ trước (ví dụ: giảm 34% thời gian đo so với VMZ-R3020), giúp tăng năng suất đáng kể.
- Độ bền và ổn định: Sử dụng bộ mã hóa tuyến tính độ phân giải cao "ModuRay" do Nikon phát triển, đảm bảo độ chính xác và nhất quán cao trong thời gian dài.
Ứng dụng Máy Đo 3D NEXIV VMZ- S Series
Máy đo 3D Nikon NEXIV VMZ-S Series được ứng dụng rộng rãi trong các ngành công nghiệp đòi hỏi độ chính xác cao và khả năng đo lường tự động, bao gồm:
- Sản xuất linh kiện điện tử và bán dẫn:
- Đo lường kích thước, hình dạng của các bo mạch in (PCB) mật độ cao, nhiều lớp.
- Kiểm tra wafer, chip IC, các mối nối siêu nhỏ.
- Đo độ dày của các lớp vật liệu trong suốt.
- Kiểm tra thẻ dò (probe cards) và các linh kiện quang điện tử.
- Công nghiệp ô tô:
- Kiểm tra chất lượng các linh kiện điện tử, cảm biến, và các bộ phận cơ khí chính xác trong xe điện và xe tự lái.
- Cơ khí chính xác và sản xuất khuôn mẫu:
- Đo lường các chi tiết gia công cơ khí, các bộ phận đúc khuôn, dập kim loại.
- Kiểm tra các chi tiết có hình dạng phức tạp, các góc cạnh khó tiếp cận.
- Công nghiệp hàng không vũ trụ:
- Đo lường các bộ phận quan trọng yêu cầu độ chính xác tuyệt đối.
- Y tế và dụng cụ y tế:
- Kiểm tra các chi tiết nhỏ, phức tạp của dụng cụ y tế.
- Nghiên cứu và Phát triển (R&D):
- Phân tích bề mặt, kiểm tra vết nứt và lỗi vật liệu.
- Đo đạc chính xác phục vụ nghiên cứu vật liệu mới, công nghệ mới.
- Kiểm soát chất lượng sản xuất hàng loạt:
- Đảm bảo chất lượng sản phẩm đồng nhất, giảm thiểu sai sót do con người.
- Phản hồi kết quả đo theo thời gian thực để tối ưu hóa quy trình sản xuất.
Tóm lại, dòng NEXIV VMZ-S là một giải pháp toàn diện cho việc đo lường tự động các mẫu đa dạng về kích thước và hình thái, từ các chi tiết siêu nhỏ trong ngành điện tử đến các bộ phận cơ khí lớn, mang lại hiệu quả cao và độ tin cậy vượt trội.
Liên hệ Đại lý chính hãng NIKON tại Việt Nam:
CÔNG TY TNHH NI VINA
VP Hà Nội: Ô DV3-2.10, tầng 2, Tòa nhà CT2&3, KDT Dream Town,Tây Mỗ, Nam Từ Liêm, Hà Nội
VP HCM: Số 77, Tân Quỳ Tân Quý, Phường Tân Sơn Nhì, Quận Tân Phú, TPHCM
Hotline: 096.465.0110/ Email:marketing@nivina.com.vn
Facebook: Thiết Bị Đo Kiểm NI VINA
Zalo OA: NI VINA instruments
Thông số cơ bản của dòng NEXIV VMZ- S Series gồm: VMZ-S3020 - VMZ-S4540 - VMZ-S6555
