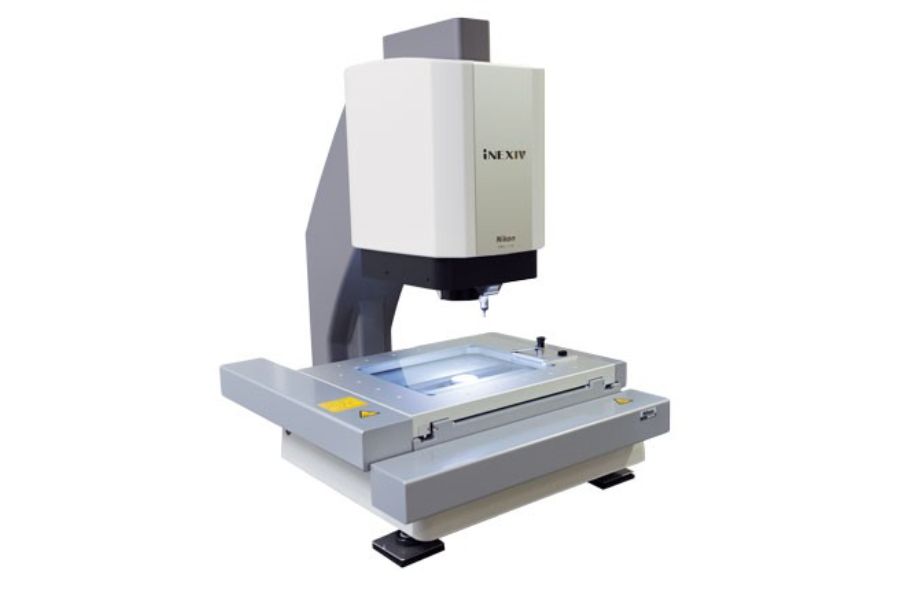

Máy Đo 3D Nikon iNexiv VMA Series
Máy Đo 3D Nikon iNexiv VMA Series
Model: iNexiv VMA Series
Brand: Nikon
Origin: Japan
Mô tả
Máy Đo 3D Nikon iNexiv VMA Series là một hệ thống đo lường video tự động (CNC Video Measuring System) với khả năng mở rộng thành hệ thống đa cảm biến (multi-sensor system) thông qua tùy chọn đầu dò tiếp xúc Renishaw.
Mô tả chung Máy Đo 3D Nikon iNexiv VMA Series
- Đo lường không tiếp xúc bằng hình ảnh (Vision Measurement): Hệ thống sử dụng camera và hệ thống quang học zoom độ phân giải cao của Nikon để chụp ảnh các đặc điểm của vật thể. Phần mềm sẽ xử lý hình ảnh này để xác định kích thước 2D như đường kính, khoảng cách, góc, cũng như đo độ cao (Z-axis) thông qua tính năng tự động lấy nét (Vision AF hoặc Laser AF tùy chọn). Phương pháp này lý tưởng cho các chi tiết mềm, dễ biến dạng hoặc có kích thước siêu nhỏ.
- Đo lường tiếp xúc (Tactile Measurement - tùy chọn): Với tùy chọn tích hợp đầu dò tiếp xúc Renishaw (TP20 hoặc TP200), iNEXIV VMA có thể đo lường các đặc điểm 3D phức tạp, các bề mặt không nhìn thấy bằng quang học (ví dụ: lỗ bên trong, mặt bên của chi tiết), hoặc các vật liệu trong suốt mà phép đo bằng hình ảnh gặp khó khăn. Sự chuyển đổi giữa chế độ đo bằng hình ảnh và đo bằng đầu dò tiếp xúc diễn ra mượt mà thông qua phần mềm chuyên dụng.
- Thiết kế linh hoạt và mạnh mẽ:
- Hành trình rộng: Dòng VMA cung cấp nhiều model với hành trình X-Y-Z khác nhau (phù hợp từ chi tiết nhỏ đến các bảng mạch lớn hoặc đo nhiều chi tiết cùng lúc).

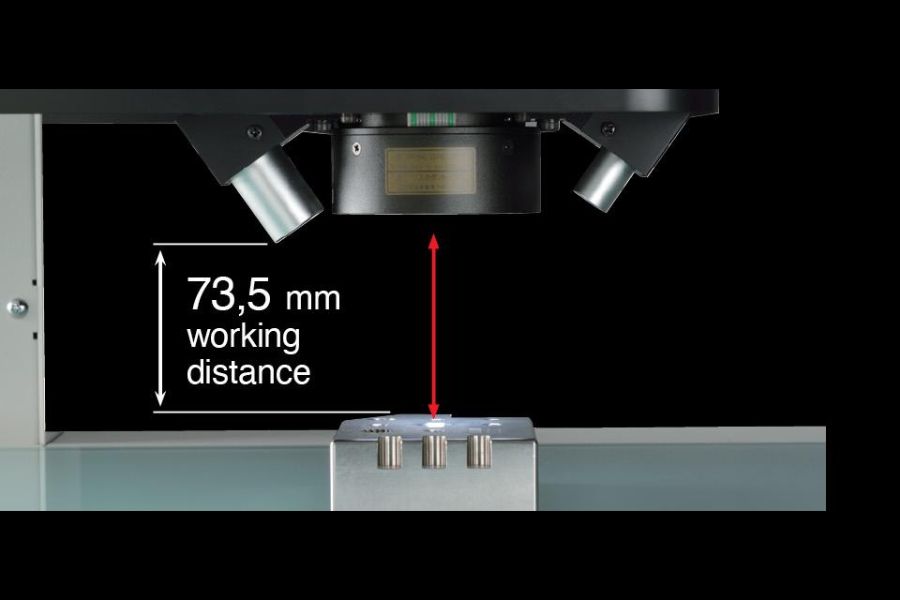

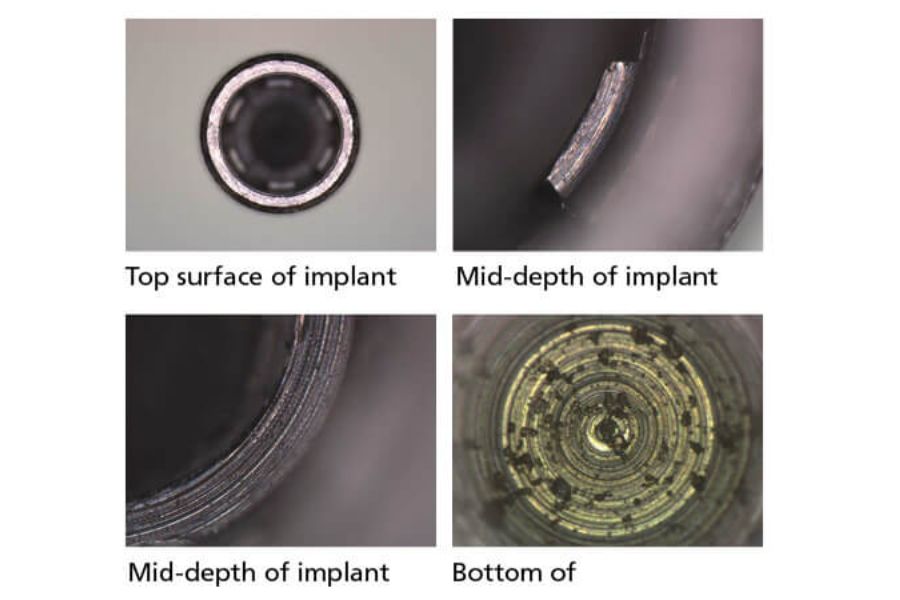

- Khoảng cách làm việc dài (Long Working Distance): Khoảng cách làm việc lên đến 73.5 mm (hoặc 63 mm với Laser AF) giúp giảm thiểu nguy cơ va chạm giữa vật kính và vật mẫu, đồng thời cho phép đo các chi tiết có độ cao lớn, lỗ sâu, hoặc các bậc thang phức tạp.
- Quang học zoom 10x: Hệ thống zoom quang học chất lượng cao của Nikon cung cấp hình ảnh sắc nét, rõ ràng ở mọi độ phóng đại, từ trường nhìn rộng để định vị nhanh đến độ phóng đại cao để đo chi tiết nhỏ.
- Hệ thống chiếu sáng đa dạng: Bao gồm ánh sáng truyền qua (Diascopic), ánh sáng phản xạ đồng trục (Episcopic), và đèn vòng 8 phân đoạn (8-segment Ring Illumination) với các góc chiếu khác nhau, giúp tối ưu hóa việc phát hiện các cạnh, kể cả trên các vật liệu có độ tương phản thấp.
- Phần mềm NEXIV AutoMeasure: Giao diện trực quan, dễ sử dụng, hỗ trợ lập trình đo lường tự động, phân tích dữ liệu và báo cáo.
Ứng Dụng Máy Đo 3D Nikon iNexiv VMA Series
Nikon iNEXIV VMA Series là công cụ lý tưởng cho các ứng dụng đo lường và kiểm soát chất lượng trong nhiều ngành công nghiệp:
- Sản xuất linh kiện điện tử:
- Kiểm tra kích thước, vị trí các linh kiện trên bảng mạch in (PCB), các mối hàn, lỗ khoan.
- Đo lường các chi tiết bán dẫn nhỏ, các module điện tử.
- Kiểm tra các linh kiện vi điện tử, quang điện tử.
- Sản xuất cơ khí chính xác:
- Đo lường chi tiết khuôn mẫu, đồ gá, dụng cụ cắt gọt.
- Kiểm tra các chi tiết gia công cơ khí, chi tiết đúc, dập.
- Đo lường các bộ phận trong đồng hồ, thiết bị y tế (cấy ghép, bộ phận giả).
- Công nghiệp nhựa và cao su:
- Kiểm tra kích thước và hình dạng của các chi tiết đúc nhựa, cao su phức tạp.
- Đo lường các chi tiết có biến dạng hoặc dễ bị trầy xước.
- Các ngành công nghiệp khác:
- Sản xuất thiết bị di động, bộ phận viễn thông.
- Kiểm tra chất lượng các chi tiết trong ngành hàng không, ô tô.
- Ứng dụng trong nghiên cứu và phát triển sản phẩm mới.
