Máy Đo NEXIV VMZ-S4540

Model: NEXIV VMZ-S4540

Brand: Nikon

Origin: Japan

Mô tả

Máy Đo NEXIV VMZ-S4540 Nikon là một hệ thống đo lường video tự động CNC (Computer Numerical Control) tiên tiến của Nikon Metrology, được thiết kế để đáp ứng các yêu cầu khắt khe về độ chính xác và tốc độ trong kiểm soát chất lượng sản xuất. Đây là một phần của dòng NEXIV VMZ-S, nổi bật với khả năng đo lường nhanh chóng, chính xác và khả năng thích ứng cao với nhiều loại vật mẫu.

Máy Đo NEXIV VMZ-S4540 Nikon được phát triển để tăng cường hiệu suất đo lường, đặc biệt là thông lượng (throughput) trong các môi trường sản xuất đòi hỏi cao. Với sự kết hợp giữa quang học Nikon đẳng cấp thế giới, hệ thống di chuyển cơ khí chính xác và phần mềm điều khiển thông minh, VMZ-S4540 mang lại khả năng đo lường 2D và 3D vượt trội.

Mô Tả Máy Đo NEXIV VMZ-S4540 Nikon

NEXIV VMZ-S4540 là một máy đo video tự động CNC được thiết kế để đo lường kích thước và hình dạng của các chi tiết có độ phức tạp cao, đặc biệt là trong các ngành công nghiệp sản xuất linh kiện điện tử, bán dẫn và cơ khí chính xác.

Hành trình đo trung bình: Với hành trình 450mm×400mm×200mm (X x Y x Z), VMZ-S4540 cung cấp một không gian làm việc đủ rộng để đo các chi tiết kích thước trung bình hoặc xử lý nhiều chi tiết nhỏ cùng lúc, tối ưu hóa năng suất.
Đo lường tốc độ cao và chính xác: Dòng VMZ-S được cải tiến về tốc độ di chuyển bàn và thuật toán xử lý hình ảnh, giúp giảm thời gian đo tổng thể mà vẫn duy trì độ chính xác cao. Tính năng lấy nét tự động bằng laser xuyên thấu kính (TTL Laser AF) cho phép đo độ cao chính xác và nhanh chóng (lên đến 1.000 điểm/giây), đặc biệt hiệu quả trên các vật liệu mỏng, trong suốt.
Hệ thống quang học tiên tiến:
- Đầu quang học zoom đa dạng: VMZ-S4540 có thể được trang bị 6 loại đầu quang học zoom khác nhau (Type 1, 2, 3, 4, TZ, A), mỗi loại được tối ưu hóa cho các yêu cầu về độ phóng đại, trường nhìn (FOV) và khoảng cách làm việc khác nhau. Điều này cho phép người dùng lựa chọn cấu hình phù hợp nhất với ứng dụng cụ thể của mình (ví dụ: Type 4/TZ cho các cấu trúc siêu nhỏ, Type A cho trường nhìn rộng và khoảng cách làm việc dài).
- Quang học NA cao: Đảm bảo hình ảnh rõ ràng, ít biến dạng và độ phân giải cao, giúp phát hiện cạnh chính xác ngay cả trên các đặc điểm phức tạp.
Hệ thống chiếu sáng linh hoạt: Máy tích hợp đèn LED trắng cho chiếu sáng truyền qua (Diascopic), phản xạ đồng trục (Episcopic) và đèn vòng 8 phân đoạn với ba góc chiếu khác nhau (37∘, 55∘, 75∘). Sự linh hoạt này giúp tối ưu hóa khả năng phát hiện cạnh trên nhiều loại bề mặt và vật liệu khác nhau.
Phần mềm NEXIV AutoMeasure: Đây là phần mềm điều khiển mạnh mẽ, thân thiện với người dùng, hỗ trợ lập trình đo lường tự động (dạy và chạy), chức năng tìm kiếm tự động để điều chỉnh vị trí mẫu, hợp nhất hình ảnh (Image Stitching) và chức năng tạo báo cáo đo lường toàn diện.

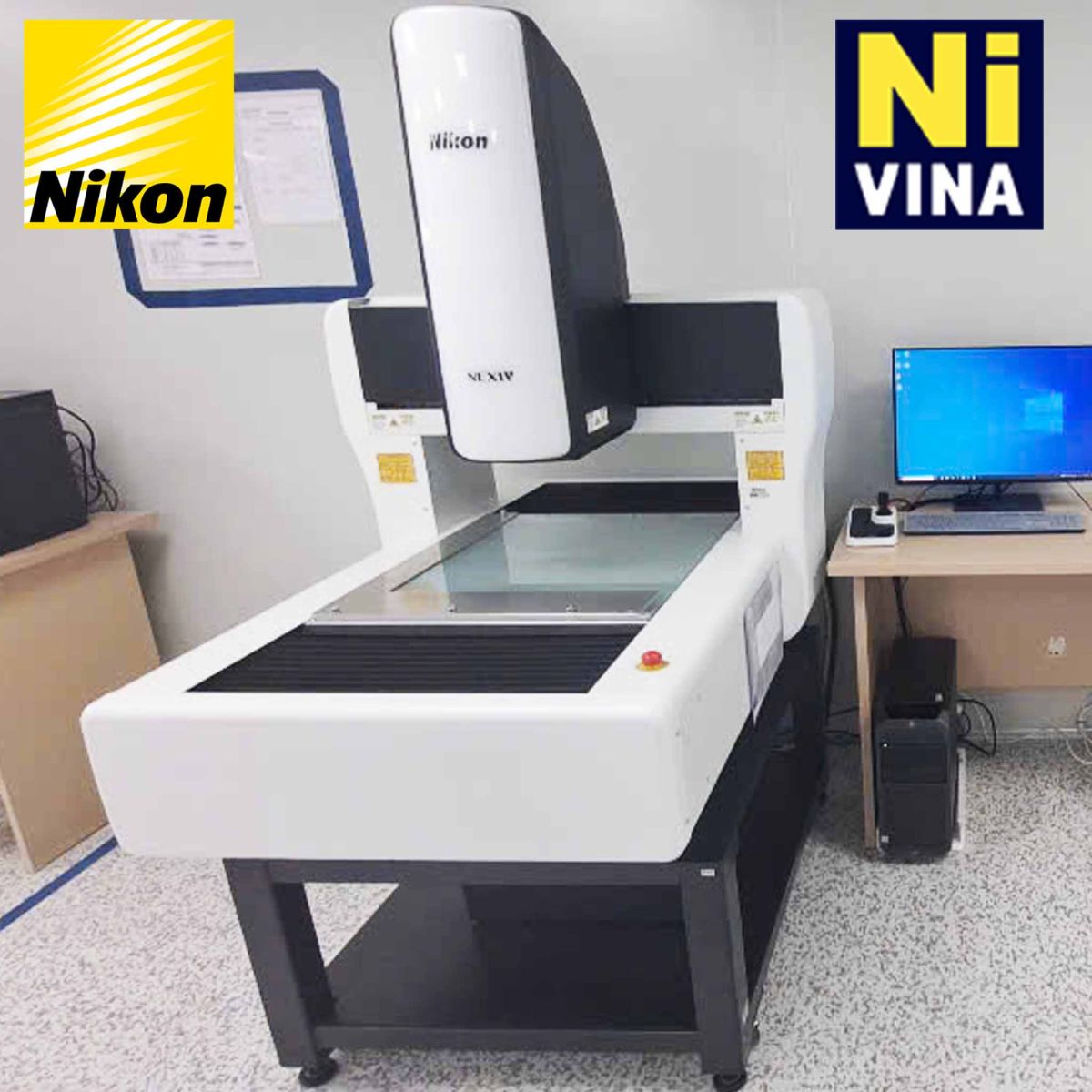

Máy Đo NEXIV VMZ-S4540 Nikon

Ứng Dụng Máy Đo NEXIV VMZ-S4540 Nikon

Nikon NEXIV VMZ-S4540 là giải pháp lý tưởng cho các ngành công nghiệp yêu cầu đo lường kích thước và kiểm soát chất lượng chính xác của các chi tiết phức tạp:

Sản xuất linh kiện bán dẫn và điện tử:
- Đo lường các mạch tích hợp (IC), package bán dẫn, lead frames.
- Kiểm tra các bảng mạch in (PCB) mật độ cao, linh kiện gắn bề mặt (SMD).
- Đo lường các cấu trúc MEMS (Micro-Electro-Mechanical Systems) và thẻ dò (probe cards) kích thước 300mm.
- Kiểm tra lớp mỏng trong suốt (ví dụ: film, lớp phủ).
Sản xuất cơ khí chính xác:
- Đo lường chi tiết khuôn mẫu, đồ gá, các bộ phận cơ khí gia công chính xác.
- Kiểm tra các chi tiết dập, chi tiết nhựa đúc.
- Phù hợp cho các chi tiết kim loại, nhựa, cao su.
Công nghiệp ô tô và hàng không:
- Kiểm tra các linh kiện điện tử trong xe hơi, các chi tiết cơ khí nhỏ và trung bình.
- Đo lường các bộ phận có hình dạng phức tạp.
Các ngành công nghiệp khác:
- Đồng hồ, thiết bị y tế, dụng cụ cắt gọt, sợi quang...
- Nghiên cứu và phát triển sản phẩm mới.

Liên hệ Đại lý chính hãng NIKON tại Việt Nam:

CÔNG TY TNHH NI VINA

VP Hà Nội: Ô DV3-2.10, tầng 2, Tòa nhà CT2&3, KDT Dream Town,Tây Mỗ, Nam Từ Liêm, Hà Nội

VP HCM: Số 77, Tân Quỳ Tân Quý, Phường Tân Sơn Nhì, Quận Tân Phú, TPHCM

Hotline: 096.465.0110/ Email:marketing@nivina.com.vn

https://www.facebook.com/KinhhienviNikon/

Zalo OA: NI VINA instruments (https://zalo.me/189556001052974257)

Thông số cơ bản của Máy Đo NEXIV VMZ-S4540 Nikon

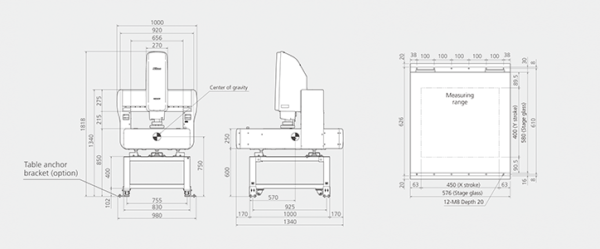

Bản vẽ kỹ thuật Nexiv VMZ-S4540

Ứng dụng
