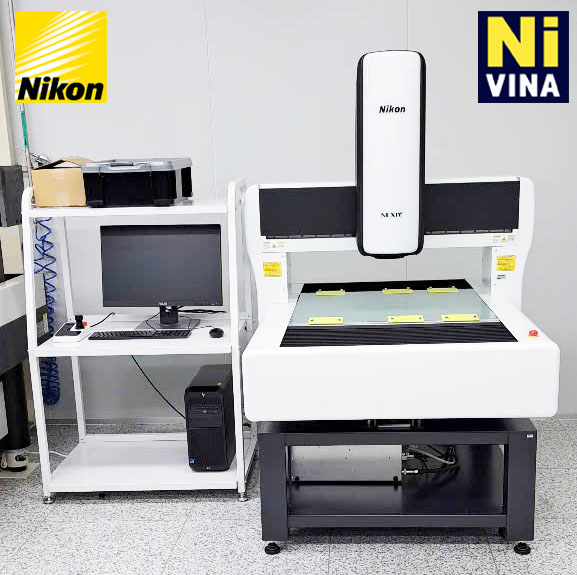

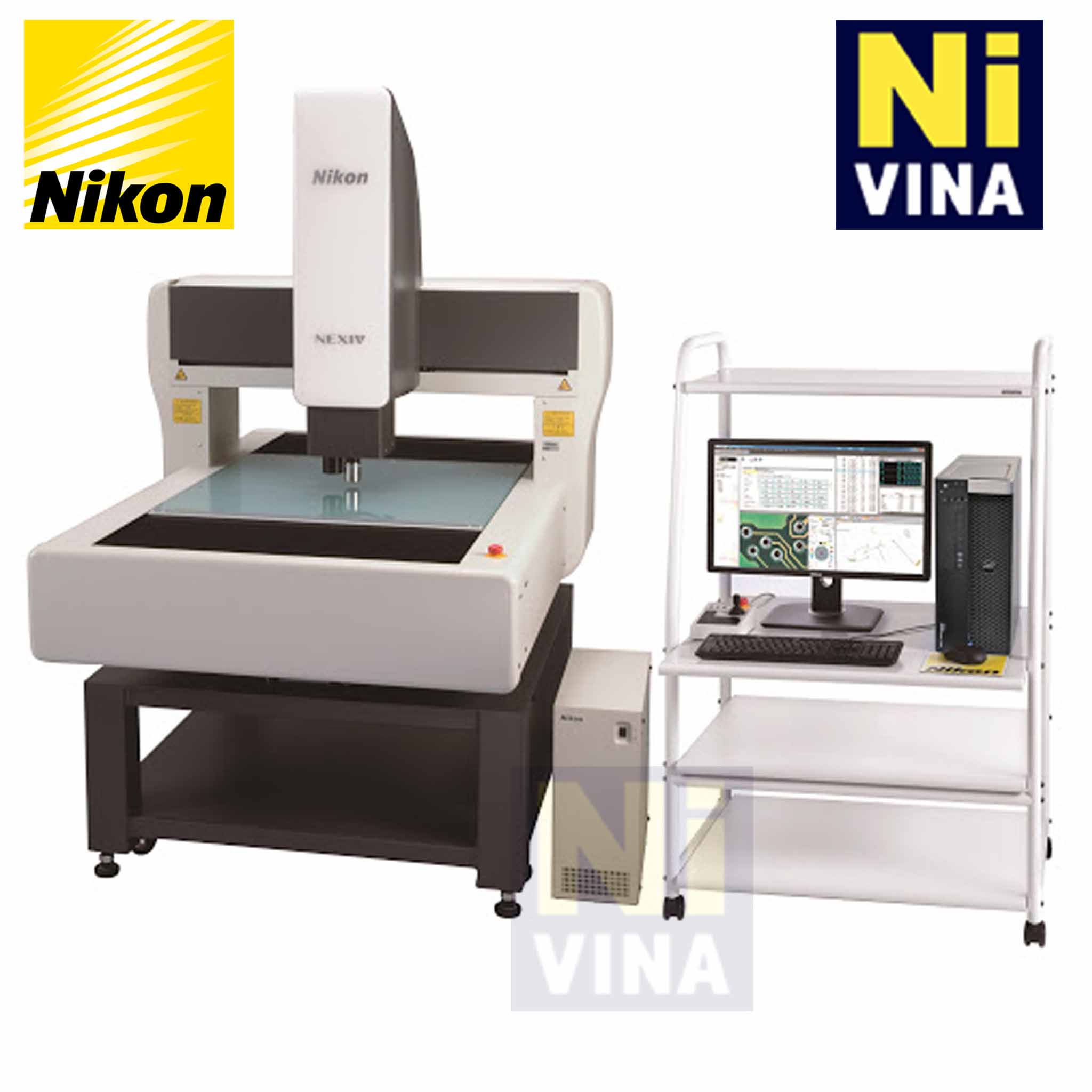

Máy Đo NEXIV VMZ-S6555
Máy Đo NEXIV VMZ-S6555
Model: NEXIV VMZ-S6555
Brand: Nikon
Origin: Japan
Mô tả
Máy Đo NEXIV VMZ-S6555 Nikon là model hàng đầu trong dòng máy đo lường video tự động CNC (Computer Numerical Control) NEXIV VMZ-S của Nikon Metrology. Được thiết kế để đáp ứng những yêu cầu cao nhất về độ chính xác, tốc độ và khả năng xử lý vật mẫu lớn, VMZ-S6555 là giải pháp tối ưu cho kiểm soát chất lượng trong các ngành công nghiệp tiên tiến.
Máy Đo NEXIV VMZ-S6555 Nikon đại diện cho đỉnh cao của công nghệ đo lường video tự động. Với hành trình đo rộng, khả năng đo lường 2D và 3D đồng thời tốc độ cao, cùng với hệ thống quang học và phần mềm mạnh mẽ của Nikon, VMZ-S6555 mang lại năng suất và độ tin cậy vượt trội cho các quy trình kiểm tra chất lượng khắt khe nhất.
Mô Tả Chung Máy Đo NEXIV VMZ-S6555 Nikon
NEXIV VMZ-S6555 là một hệ thống đo lường video tự động hoàn toàn, được xây dựng trên một nền tảng cơ khí vững chắc để đảm bảo độ ổn định và độ chính xác tối đa.
- Hành trình đo lớn nhất trong dòng S-Series: Với hành trình 650 mm×550 mm×200 mm (X x Y x Z), VMZ-S6555 cung cấp không gian làm việc rộng rãi, lý tưởng để đo lường các chi tiết có kích thước lớn như bảng mạch in (PCB) lớn, các cụm cơ khí, hoặc để xếp nhiều chi tiết nhỏ lên bàn đo và thực hiện đo tự động hàng loạt (batch measurement), giúp tối ưu hóa thông lượng sản xuất.
- Tốc độ và độ chính xác vượt trội: Dòng VMZ-S được thiết kế để tăng cường tốc độ đo mà vẫn duy trì độ chính xác cao. Tính năng lấy nét tự động bằng laser xuyên thấu kính (TTL Laser AF) tiêu chuẩn cho phép đo độ cao cực kỳ nhanh chóng và chính xác (lên đến 1.000 điểm/giây), ngay cả trên các bề mặt phức tạp hoặc vật liệu trong suốt.
- Hệ thống quang học tiên tiến và linh hoạt:
- Đa dạng đầu quang học zoom: VMZ-S6555 có thể được trang bị 6 loại đầu quang học zoom khác nhau (Type 1, 2, 3, 4, TZ, A), mỗi loại được tối ưu hóa cho các yêu cầu riêng biệt về độ phóng đại, trường nhìn (FOV) và khoảng cách làm việc. Điều này cho phép máy phù hợp với nhiều ứng dụng, từ các cấu trúc siêu nhỏ đến các chi tiết cần trường nhìn rộng.
- Quang học NA (Numerical Aperture) cao: Đảm bảo chất lượng hình ảnh vượt trội, độ phân giải cao và ít biến dạng, cho phép phát hiện cạnh chính xác ngay cả trên các đặc điểm phức tạp hoặc vật liệu khó.
- Hệ thống chiếu sáng toàn diện: Máy tích hợp hệ thống chiếu sáng LED trắng tiên tiến bao gồm:
- Ánh sáng truyền qua (Diascopic): Chiếu sáng từ bên dưới để đo đường viền.
- Ánh sáng phản xạ đồng trục (Episcopic): Chiếu sáng từ phía trên đồng trục với vật kính, lý tưởng cho bề mặt phẳng.
- Đèn vòng 8 phân đoạn: Chiếu sáng xiên với ba góc chiếu khác nhau (37∘,55∘,75∘), giúp tối ưu hóa khả năng phát hiện các cạnh khó, các bề mặt có cấu trúc hoặc độ tương phản thấp.
- Phần mềm NEXIV AutoMeasure mạnh mẽ: Giao diện người dùng trực quan, dễ sử dụng, cung cấp các công cụ lập trình đo lường tự động (dạy và chạy), chức năng tìm kiếm tự động để điều chỉnh vị trí mẫu, hợp nhất hình ảnh (Image Stitching) cho các chi tiết lớn hơn trường nhìn, và khả năng tạo báo cáo đo lường toàn diện.
Ứng Dụng Máy Đo NEXIV VMZ-S6555 Nikon
Nikon NEXIV VMZ-S6555 là giải pháp hàng đầu cho việc đo lường và kiểm soát chất lượng chính xác trong các ngành công nghiệp đòi hỏi cao về kích thước và tốc độ:
- Sản xuất linh kiện điện tử và bán dẫn:
- Kiểm tra kích thước, hình dạng và vị trí của các bảng mạch in (PCB) lớn, các cụm điện tử phức tạp.
- Đo lường các linh kiện đóng gói bán dẫn (packages), đế chip (substrates).
- Kiểm tra các cấu trúc vi điện tử, MEMS (Micro-Electro-Mechanical Systems) trên các tấm wafer lớn hoặc các cụm lớn.
- Phù hợp cho các ứng dụng đo kiểm trong quá trình sản xuất hàng loạt.
- Công nghiệp ô tô và hàng không vũ trụ:
- Đo lường các bộ phận cơ khí lớn, chi tiết lắp ráp, khuôn mẫu lớn.
- Kiểm tra các chi tiết dập, chi tiết nhựa đúc phức tạp.
- Đảm bảo độ chính xác của các chi tiết quan trọng trong động cơ và hệ thống.
- Chế tạo máy và cơ khí chính xác:
- Kiểm tra các chi tiết gia công CNC kích thước lớn, đồ gá.
- Đánh giá chất lượng của các bộ phận máy móc, thiết bị công nghiệp.
- Các ngành công nghiệp khác:
- Thiết bị y tế có kích thước lớn, quang học.
- Nghiên cứu và phát triển sản phẩm mới đòi hỏi độ chính xác và khả năng xử lý mẫu lớn.
Liên hệ Đại lý chính hãng NIKON tại Việt Nam:
CÔNG TY TNHH NI VINA
VP Hà Nội: Ô DV3-2.10, tầng 2, Tòa nhà CT2&3, KDT Dream Town,Tây Mỗ, Nam Từ Liêm, Hà Nội
VP HCM: Số 77, Tân Quỳ Tân Quý, Phường Tân Sơn Nhì, Quận Tân Phú, TPHCM
Hotline: 096.465.0110/ Email:marketing@nivina.com.vn
https://www.facebook.com/KinhhienviNikon/
Zalo OA: NI VINA instruments (https://zalo.me/189556001052974257)
Thông số cơ bản của Máy Đo NEXIV VMZ-S6555 Nikon

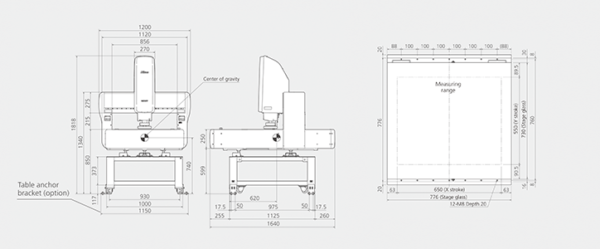

Bản vẽ kỹ thuật Nexiv VMZ-S6555
