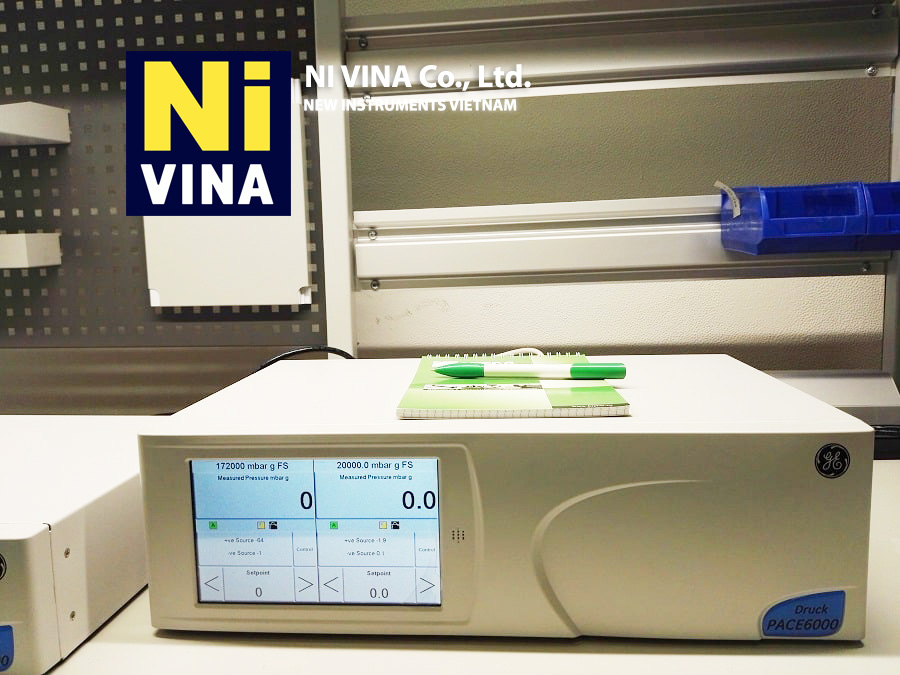

Bộ điều khiển áp suất mô-đun DRUCK PACE6000
Bộ điều khiển áp suất mô-đun DRUCK PACE6000
Model: PACE6000
Brand: druck
Origin: UK/CHINA
Mô tả
-
Hiệu chuẩn máy đo tiêu cực bao gồm như là tiêu chuẩn
Kết nối RS232 & IEEE theo tiêu chuẩn
Tùy chọn O/P tương tự
Hoạt động trên màn hình cảm ứng độ phân giải cao
Dễ dàng sử dụng cấu trúc menu điều khiển bằng biểu tượng trực quan
Khí nén kênh đôi, Bộ điều khiển áp suất mô-đun và Bộ hiệu chuẩnBộ điều khiển áp suất mô-đun khí nén PACE mới kết hợp công nghệ đo lường và điều khiển mới nhất của DRUCK để cung cấp giải pháp điều khiển áp suất tinh tế, nhanh chóng, linh hoạt và tiết kiệm cho quá trình sản xuất, thử nghiệm và hiệu chuẩn tự động.
PACE sử dụng điều khiển kỹ thuật số đầy đủ để cung cấp độ ổn định điều khiển cao và tốc độ quay cao, trong khi cảm biến áp suất hữu ích kỹ thuật số của nó mang lại chất lượng, độ ổn định, băng thông cao hơn và độ chính xác liên quan đến thế hệ thiết bị cộng hưởng và điện trở áp điện mới nhất này.
Một thế hệ mới của bộ điều khiển áp suất Druck có độ chính xác cao, được thiết kế để hiệu chuẩn băng thử, mặt trên băng và giá đỡ cũng như các ứng dụng kiểm tra tự động.
Chương trình kiểm tra
Tùy chọn Chương trình thử nghiệm cung cấp một phương tiện để tạo, lưu trữ và thực hiện nhiều quy trình thử nghiệm trong chính thiết bị. Điều này đặc biệt hữu ích cho các quy trình dài hơn, lặp đi lặp lại và tốn nhiều công sức hơn, yêu cầu đầu vào thủ công để tạo nguyên mẫu nhanh, sản xuất và thử nghiệm vòng đời. Chương trình thử nghiệm cũng có thể được chuyển sang PC bằng thiết bị lưu trữ thứ cấp để chỉnh sửa thêm và sao chép lại từ thiết bị lưu trữ thứ cấp sang thiết bị.
Kiểm tra rò rỉ
Kiểm tra rò rỉ áp dụng (các) áp suất kiểm tra cho một hệ thống bên ngoài được kết nối với thiết bị để xác định mức độ thay đổi áp suất do rò rỉ. Ứng dụng này đặt áp suất thử nghiệm và thời gian dừng để loại bỏ các hiệu ứng đoạn nhiệt tiềm ẩn ở áp suất thử nghiệm và khoảng thời gian thử nghiệm rò rỉ. Sau khi hoàn thành, màn hình hiển thị Áp suất bắt đầu, Áp suất kết thúc, Thay đổi áp suất và Tốc độ rò rỉ.
Kiểm tra chuyển mạch
Switch Test tự động kiểm tra các thiết bị công tắc áp suất. Sau khi kiểm tra, màn hình hiển thị áp suất mà tại đó các tiếp điểm mở và đóng, cũng như độ trễ của công tắc. Tác vụ kiểm tra công tắc cũng có thể được đặt thành vòng lặp (n) lần để thực hiện một công tắc hoặc chụp công tắc để chuyển đổi các giá trị tối đa, tối thiểu và trung bình.
Đầu ra analog
Tùy chọn này có thể được lập trình thông qua màn hình menu cài đặt để xuất tín hiệu tỷ lệ thuận với phạm vi thiết bị đã chọn. Điều này cho phép thiết bị giao tiếp với PC hoặc thẻ I/O PLC, màn hình từ xa, máy ghi biểu đồ hoặc thiết bị ghi dữ liệu khác.
Người dùng có thể chọn đầu ra từ 0 đến 10 V, 0 đến 5 V, -5 đến 5 V và 0/4 đến 20 mA. Độ chính xác đối với áp suất đo được của thiết bị chủ 0,05% FS trong phạm vi nhiệt độ hoạt động của thiết bị chủ, tốc độ cập nhật thay đổi thành 80 lần đọc mỗi giây. Tùy chọn có thể lập trình giữa áp suất tối thiểu và FS cho đầu ra tỷ lệ thuận với áp suất.
thử nghiệm bùng nổ
Burst Test là một ứng dụng hoàn toàn mới dành cho Dòng PACE ưu việt cho các nhà sản xuất đĩa vỡ áp lực, các thiết bị an toàn quan trọng khác, thậm chí cả các sản phẩm y tế, nơi cần đo chính xác điểm giới hạn đàn hồi hoặc điểm mà thiết bị sẽ bị vỡ. hoặc bùng nổ sẽ xảy ra.
Việc đo lường chính xác và chính xác hiện tượng này cho phép cải tiến quy trình có thể mở rộng trong quá trình sản xuất các thiết bị này, cải thiện độ an toàn trong các ứng dụng quan trọng về an toàn và cải thiện chất lượng cuộc sống trong các ứng dụng y tế.
Danh bạ miễn phí Volt
Tiếp điểm Vôn kế cho phép điều khiển các thiết bị ngoại vi như bơm chân không, lò nướng, v.v. Mỗi tùy chọn VFC có ba tiếp điểm rơ le NO/NC không vôn độc lập. Một số điều kiện có thể được đặt trong thiết bị PACE để kích hoạt rơle bật/tắt các tiếp điểm của nó.
Tùy chọn hàng không
Kiểm soát hoàn toàn có sẵn trong các đơn vị hàng không thuần túy:
Độ cao - feet hoặc mét
Tốc độ Leo - feet hoặc mét/phút, giây
Tốc độ không khí - hải lý hoặc km/giờ, mph
Mach - số máy
Thông số kỹ thuật của nhà sản xuất
| Druck Pace 6000 General Specifications | ||
| Pressure Measurement | ||
| Standard Pressure Ranges | 350 and 700 mbar gauge, 1, 2, 3.5, 7, 10, 20, 35, 70, 100, 135, 172 and 210 bar gauge 5, 10, 15, 30, 50, 100, 150, 300, 500, 1000, 1500, 2000, 2500, 3000 psi 35, 70, 100, 200, 350, 700 kPa, 1, 2, 3.5, 7, 10, 13.5, 17.2, 21 MPa All gauge versions available with negative calibration as standard. For absolute pressure ranges select any gauge range of 1 bar and above and add barometric option |
|
| Over Range Indication | 10% above mbar/bar full scale pressure range | |
| Pressure Media | Dry, oil free, non-corrosive gas maintained at a value of 10% above the maximum required output pressure. Dry air or Nitrogen recommended. | |
| For low pressure ranges below 350 mbar please consult your sales representative. | ||
| Display | ||
| Panel | 7” (17.5 cm) TFT colour VGA resolution wide format display with integral touchscreen. | |
| Comms Update Rate | 8 times per second | |
| Display Update Rate | 2 times per second | |
| Readout | ± 9999999 | |
| Pressure Units | mbar, bar, Pa(N/m 2 ), hPa, kPa, MPa, mmHg @ 0°C, cmHg @ 0°C, mHg @ 0°C,, inHg @ 0°C, mmH 2 O @ 4°C, cmH 2 O @ 4°C, mH 2 O @ 4°C, mmH 2 O @ 20°C, cmH 2 O @20 °C, mH 2 O @ 20 °C, kg/m 2 , kg/cm 2 , torr, atm, psi, lb/ft 2 , inH 2 O @ 4°C, inH 2 O@ 20°C, inH 2 O @ 60°C, ftH 2 O @ 4°C, ftH 2 O @ 20°C, ftH 2 O @ 60°C, User Defined 1, User Defined 2, User Defined 3, User Defin | |
| Performance | ||
| Gauge Mode Precision | 0.005% Rdg + 0.005% FS includes linearity, hysteresis, repeatability and temperature effects for gauge pressures and assumes steady state temperature and regular zeroing. | |
| Negative Gauge Precision | Maximum error at any given pressure value is equal to maximum error at the equivalent positive pressure value. | |
| Absolute Mode Precision | Gauge mode precision + barometric reference precision | |
| Barometric Reference Precision | Optional barometric reference 0.05 mbar or 0.000725 psi. Includes non-linearity, hysteresis, repeatability and temperature effects between 15°C (59°F) and 45°C (113°F) | |
| Controller Stability | 0.001% FS | |
| Long term stability | To 0.01% reading per annum. 2 bar to 210 bar. 0.02% Rdg, 1bar & 0.03% Rdg, 350 mbar - 700 mbar. Barometer 0.1 mbar/ annum | |
| Gas Consumption | All supply gas is delivered to the system. No gas is used in measure mode, or when the instrument is turned off | |
| Aeronautical | ||
| Altitude range -3000 to +55,000 ft (Altitude precision based on 35 to 1150 mbar range ) | ||
| Sea level | ±2 ft | |
| 8500 ft | ±3 ft | |
| 35,000 ft | ±9 ft | |
| Airspeed range to 650 knots (Airspeed precision based on 1000 mbar g range) | ||
| 50 knots | ±1.00 kts | |
| 250 knots | ±0.21 kts | |
| 500 knots | ±0.11 kts | |
| (Specifications assume steady state and regular zeroing.) | ||
| Electrical | ||
| Power Supply | 90 V AC to 130 V AC @ 47 to 63 Hz & 180 V AC to 260 V AC @ 47 to 63 Hz. [Universal input.] | |
| Communications | ||
| Communication | RS232, IEEE-488, SCPI, DPI515, DPI510 and DPI500 emulation. Future expandability. | |
| Environmental | ||
| Temperature | Operating | 10°C to 50°C (50°F to 122°F) |
| Calibrated | 15°C to 45°C (59°F to 113°F) | |
| Storage | -20°C to 70°C (-4°F to 158°F) | |
| Sealing | IP20 | |
| Humidity | 5% RH to 95% RH non-condensing. | |
| Vibration | Compliant with Def. Stan. 66-31 8.4 Cat 3 and MIL-T-28800E Cat 2. | |
| Shock | Mechanical shock conforms to EN61010. | |
| Conformity | LVD EN61010, EMC EN61326, PED, ROHS & WEEE - CE marked. | |
| Physical | ||
| Weight | 12.5 kg or 27.5 lbs with single control module 17.5 kg or 38.5 lbs with dual control module | |
| Dimensions | 440 mm x 3U x 320 mm (17.3 in x 3U x 12.6 in) | |
| Accessories | ||
| Pneumatic Connections | G ⅛ female | |
| Optional: G ⅛ male to ⅛ NPT female adaptor*, G ⅛ male to 7/16 – 20 UNF female adaptor, G ⅛ male to ¼ NPT female adaptor*, G ⅛ male to AN4 37 Deg male adaptor, G ⅛ male to G ¼ female adaptor, G ⅛ male to AN6 37 Deg male adaptor, G⅛ male to ¼ I.D. hose adaptor. IO-ADAPTOR-KIT-contains one of each of the above adaptors. | ||
| *Required by US customers (5 for each control module) Differential connection kit Low Pressure Snubber reference port Diffuser gas exhaust Rack mount kit PACE6000 Negative gauge generator Vacuum system assembly |
||
| Options | ||
| Leak Test | ||
| Test Program | ||
| Switch Test [with electrical connector] | ||
| Analog O/P | ||
| Volt Free contacts | ||
| Burst Test | ||
| Aeronautical | ||
| Calibration | ||
| UKAS calibration PACE6000 (per module) | ||
Tech Specs
Test Equipment General Attributes |
|
|---|---|
| Shipping Weight | 20.00 LBS |
| HTS/Schedule B Number | 9032890090 |
| ECCN Number | EAR99 |
| Country of Origin | UK/China |
Ứng dụng
Chương trình kiểm tra
Tùy chọn Chương trình thử nghiệm cung cấp một phương tiện để tạo, lưu trữ và thực hiện nhiều quy trình thử nghiệm trong chính thiết bị. Điều này đặc biệt hữu ích cho các quy trình dài hơn, lặp đi lặp lại và tốn nhiều công sức hơn, yêu cầu đầu vào thủ công để tạo nguyên mẫu nhanh, sản xuất và thử nghiệm vòng đời. Chương trình thử nghiệm cũng có thể được chuyển sang PC bằng thiết bị lưu trữ thứ cấp để chỉnh sửa thêm và sao chép lại từ thiết bị lưu trữ thứ cấp sang thiết bị.
Kiểm tra rò rỉ
Kiểm tra rò rỉ áp dụng (các) áp suất kiểm tra cho một hệ thống bên ngoài được kết nối với thiết bị để xác định mức độ thay đổi áp suất do rò rỉ. Ứng dụng này đặt áp suất thử nghiệm và thời gian dừng để loại bỏ các hiệu ứng đoạn nhiệt tiềm ẩn ở áp suất thử nghiệm và khoảng thời gian thử nghiệm rò rỉ. Sau khi hoàn thành, màn hình hiển thị Áp suất bắt đầu, Áp suất kết thúc, Thay đổi áp suất và Tốc độ rò rỉ.
Kiểm tra chuyển mạch
Switch Test tự động kiểm tra các thiết bị công tắc áp suất. Sau khi kiểm tra, màn hình hiển thị áp suất mà tại đó các tiếp điểm mở và đóng, cũng như độ trễ của công tắc. Tác vụ kiểm tra công tắc cũng có thể được đặt thành vòng lặp (n) lần để thực hiện một công tắc hoặc chụp công tắc để chuyển đổi các giá trị tối đa, tối thiểu và trung bình.
Đầu ra analog
Tùy chọn này có thể được lập trình thông qua màn hình menu cài đặt để xuất tín hiệu tỷ lệ thuận với phạm vi thiết bị đã chọn. Điều này cho phép thiết bị giao tiếp với PC hoặc thẻ I/O PLC, màn hình từ xa, máy ghi biểu đồ hoặc thiết bị ghi dữ liệu khác.
Người dùng có thể chọn đầu ra từ 0 đến 10 V, 0 đến 5 V, -5 đến 5 V và 0/4 đến 20 mA. Độ chính xác đối với áp suất đo được của thiết bị chủ 0,05% FS trong phạm vi nhiệt độ hoạt động của thiết bị chủ, tốc độ cập nhật thay đổi thành 80 lần đọc mỗi giây. Tùy chọn có thể lập trình giữa áp suất tối thiểu và FS cho đầu ra tỷ lệ thuận với áp suất.
thử nghiệm bùng nổ
Burst Test là một ứng dụng hoàn toàn mới dành cho Dòng PACE ưu việt cho các nhà sản xuất đĩa vỡ áp lực, các thiết bị an toàn quan trọng khác, thậm chí cả các sản phẩm y tế, nơi cần đo chính xác điểm giới hạn đàn hồi hoặc điểm mà thiết bị sẽ bị vỡ. hoặc bùng nổ sẽ xảy ra.
Việc đo lường chính xác và chính xác hiện tượng này cho phép cải tiến quy trình có thể mở rộng trong quá trình sản xuất các thiết bị này, cải thiện độ an toàn trong các ứng dụng quan trọng về an toàn và cải thiện chất lượng cuộc sống trong các ứng dụng y tế.
Danh bạ miễn phí Volt
Tiếp điểm Vôn kế cho phép điều khiển các thiết bị ngoại vi như bơm chân không, lò nướng, v.v. Mỗi tùy chọn VFC có ba tiếp điểm rơ le NO/NC không vôn độc lập. Một số điều kiện có thể được đặt trong thiết bị PACE để kích hoạt rơle bật/tắt các tiếp điểm của nó.
Tùy chọn hàng không
Kiểm soát hoàn toàn có sẵn trong các đơn vị hàng không thuần túy:
Độ cao - feet hoặc mét
Tốc độ Leo - feet hoặc mét/phút, giây
Tốc độ không khí - hải lý hoặc km/giờ, mph
Mach - số máy
Thông số kĩ thuật
Thông số kỹ thuật của nhà sản xuất
| Druck Pace 6000 General Specifications | ||
| Pressure Measurement | ||
| Standard Pressure Ranges | 350 and 700 mbar gauge, 1, 2, 3.5, 7, 10, 20, 35, 70, 100, 135, 172 and 210 bar gauge 5, 10, 15, 30, 50, 100, 150, 300, 500, 1000, 1500, 2000, 2500, 3000 psi 35, 70, 100, 200, 350, 700 kPa, 1, 2, 3.5, 7, 10, 13.5, 17.2, 21 MPa All gauge versions available with negative calibration as standard. For absolute pressure ranges select any gauge range of 1 bar and above and add barometric option |
|
| Over Range Indication | 10% above mbar/bar full scale pressure range | |
| Pressure Media | Dry, oil free, non-corrosive gas maintained at a value of 10% above the maximum required output pressure. Dry air or Nitrogen recommended. | |
| For low pressure ranges below 350 mbar please consult your sales representative. | ||
| Display | ||
| Panel | 7” (17.5 cm) TFT colour VGA resolution wide format display with integral touchscreen. | |
| Comms Update Rate | 8 times per second | |
| Display Update Rate | 2 times per second | |
| Readout | ± 9999999 | |
| Pressure Units | mbar, bar, Pa(N/m 2 ), hPa, kPa, MPa, mmHg @ 0°C, cmHg @ 0°C, mHg @ 0°C,, inHg @ 0°C, mmH 2 O @ 4°C, cmH 2 O @ 4°C, mH 2 O @ 4°C, mmH 2 O @ 20°C, cmH 2 O @20 °C, mH 2 O @ 20 °C, kg/m 2 , kg/cm 2 , torr, atm, psi, lb/ft 2 , inH 2 O @ 4°C, inH 2 O@ 20°C, inH 2 O @ 60°C, ftH 2 O @ 4°C, ftH 2 O @ 20°C, ftH 2 O @ 60°C, User Defined 1, User Defined 2, User Defined 3, User Defin | |
| Performance | ||
| Gauge Mode Precision | 0.005% Rdg + 0.005% FS includes linearity, hysteresis, repeatability and temperature effects for gauge pressures and assumes steady state temperature and regular zeroing. | |
| Negative Gauge Precision | Maximum error at any given pressure value is equal to maximum error at the equivalent positive pressure value. | |
| Absolute Mode Precision | Gauge mode precision + barometric reference precision | |
| Barometric Reference Precision | Optional barometric reference 0.05 mbar or 0.000725 psi. Includes non-linearity, hysteresis, repeatability and temperature effects between 15°C (59°F) and 45°C (113°F) | |
| Controller Stability | 0.001% FS | |
| Long term stability | To 0.01% reading per annum. 2 bar to 210 bar. 0.02% Rdg, 1bar & 0.03% Rdg, 350 mbar - 700 mbar. Barometer 0.1 mbar/ annum | |
| Gas Consumption | All supply gas is delivered to the system. No gas is used in measure mode, or when the instrument is turned off | |
| Aeronautical | ||
| Altitude range -3000 to +55,000 ft (Altitude precision based on 35 to 1150 mbar range ) | ||
| Sea level | ±2 ft | |
| 8500 ft | ±3 ft | |
| 35,000 ft | ±9 ft | |
| Airspeed range to 650 knots (Airspeed precision based on 1000 mbar g range) | ||
| 50 knots | ±1.00 kts | |
| 250 knots | ±0.21 kts | |
| 500 knots | ±0.11 kts | |
| (Specifications assume steady state and regular zeroing.) | ||
| Electrical | ||
| Power Supply | 90 V AC to 130 V AC @ 47 to 63 Hz & 180 V AC to 260 V AC @ 47 to 63 Hz. [Universal input.] | |
| Communications | ||
| Communication | RS232, IEEE-488, SCPI, DPI515, DPI510 and DPI500 emulation. Future expandability. | |
| Environmental | ||
| Temperature | Operating | 10°C to 50°C (50°F to 122°F) |
| Calibrated | 15°C to 45°C (59°F to 113°F) | |
| Storage | -20°C to 70°C (-4°F to 158°F) | |
| Sealing | IP20 | |
| Humidity | 5% RH to 95% RH non-condensing. | |
| Vibration | Compliant with Def. Stan. 66-31 8.4 Cat 3 and MIL-T-28800E Cat 2. | |
| Shock | Mechanical shock conforms to EN61010. | |
| Conformity | LVD EN61010, EMC EN61326, PED, ROHS & WEEE - CE marked. | |
| Physical | ||
| Weight | 12.5 kg or 27.5 lbs with single control module 17.5 kg or 38.5 lbs with dual control module | |
| Dimensions | 440 mm x 3U x 320 mm (17.3 in x 3U x 12.6 in) | |
| Accessories | ||
| Pneumatic Connections | G ⅛ female | |
| Optional: G ⅛ male to ⅛ NPT female adaptor*, G ⅛ male to 7/16 – 20 UNF female adaptor, G ⅛ male to ¼ NPT female adaptor*, G ⅛ male to AN4 37 Deg male adaptor, G ⅛ male to G ¼ female adaptor, G ⅛ male to AN6 37 Deg male adaptor, G⅛ male to ¼ I.D. hose adaptor. IO-ADAPTOR-KIT-contains one of each of the above adaptors. | ||
| *Required by US customers (5 for each control module) Differential connection kit Low Pressure Snubber reference port Diffuser gas exhaust Rack mount kit PACE6000 Negative gauge generator Vacuum system assembly |
||
| Options | ||
| Leak Test | ||
| Test Program | ||
| Switch Test [with electrical connector] | ||
| Analog O/P | ||
| Volt Free contacts | ||
| Burst Test | ||
| Aeronautical | ||
| Calibration | ||
| UKAS calibration PACE6000 (per module) | ||
Tech Specs
Test Equipment General Attributes |
|
|---|---|
| Shipping Weight | 20.00 LBS |
| HTS/Schedule B Number | 9032890090 |
| ECCN Number | EAR99 |
| Country of Origin | UK/China |
