Máy Đo Điện Trở RM3545A
Máy Đo Điện Trở RM3545A
Model: RM3545A
Brand: Hioki
Origin: Japan
Mô tả

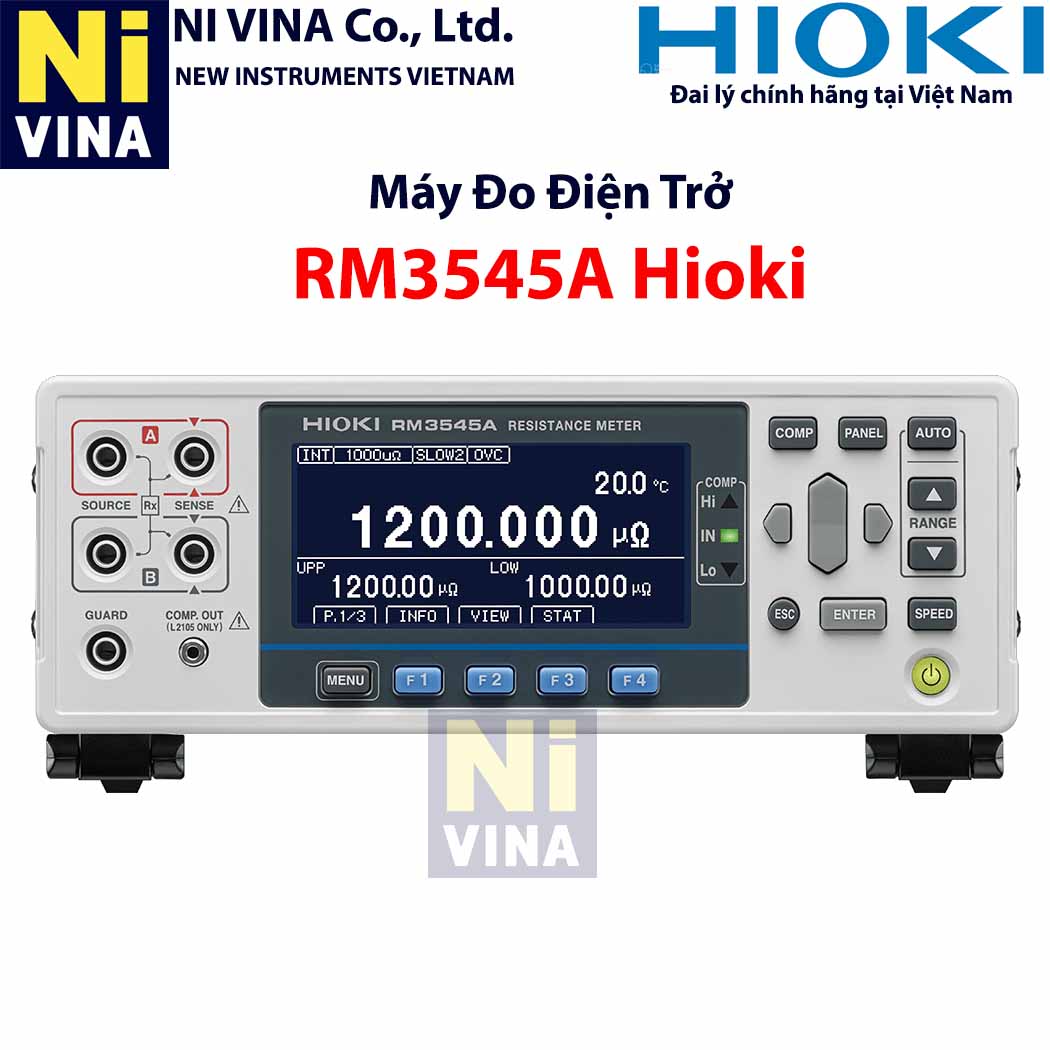

Máy Đo Điện Trở RM3545A Hioki Khi tính di động điện ngày càng phổ biến, các nhà sản xuất đang phát triển các thành phần cho dòng điện và điện áp cao hơn. Vì ngay cả lượng điện trở nhỏ nhất cũng có thể có tác động đáng kể đến hiệu quả năng lượng và an toàn, nên cần kiểm soát chất lượng chính xác hơn tập trung vào điện trở. Đồng hồ đo điện trở RM3545A tạo điều kiện cho các phép đo điện trở chính xác và phù hợp với nhiều ứng dụng khác nhau trong các dây chuyền phát triển và sản xuất.
Mô tả Máy Đo Điện Trở RM3545 Hioki
Đo từ 1 nΩ (dòng điện thử nghiệm 1 A) đến 1200 MΩ
Được trang bị các tính năng tiên tiến, đảm bảo đo điện trở chính xác (OVC, đo nhiệt độ và chức năng hiệu chỉnh)
RM3545A-2 có thể được trang bị tối đa hai Bộ ghép kênh Z3003 tùy chọn, cho phép đo tối đa 20 kênh (sử dụng phương pháp 4 đầu cuối)
Khả năng chịu điện trở đường dẫn cao cho phép tích hợp liền mạch vào hệ thống kiểm tra tự động, loại bỏ mối lo ngại về hệ thống dây điện hoặc điện trở tiếp xúc
Kiểm tra tiếp xúc nâng cao, chức năng so sánh, điều khiển và các tính năng truyền thông
Số hiệu mẫu mã đơn hàng Điện Trở RM3545 Hioki

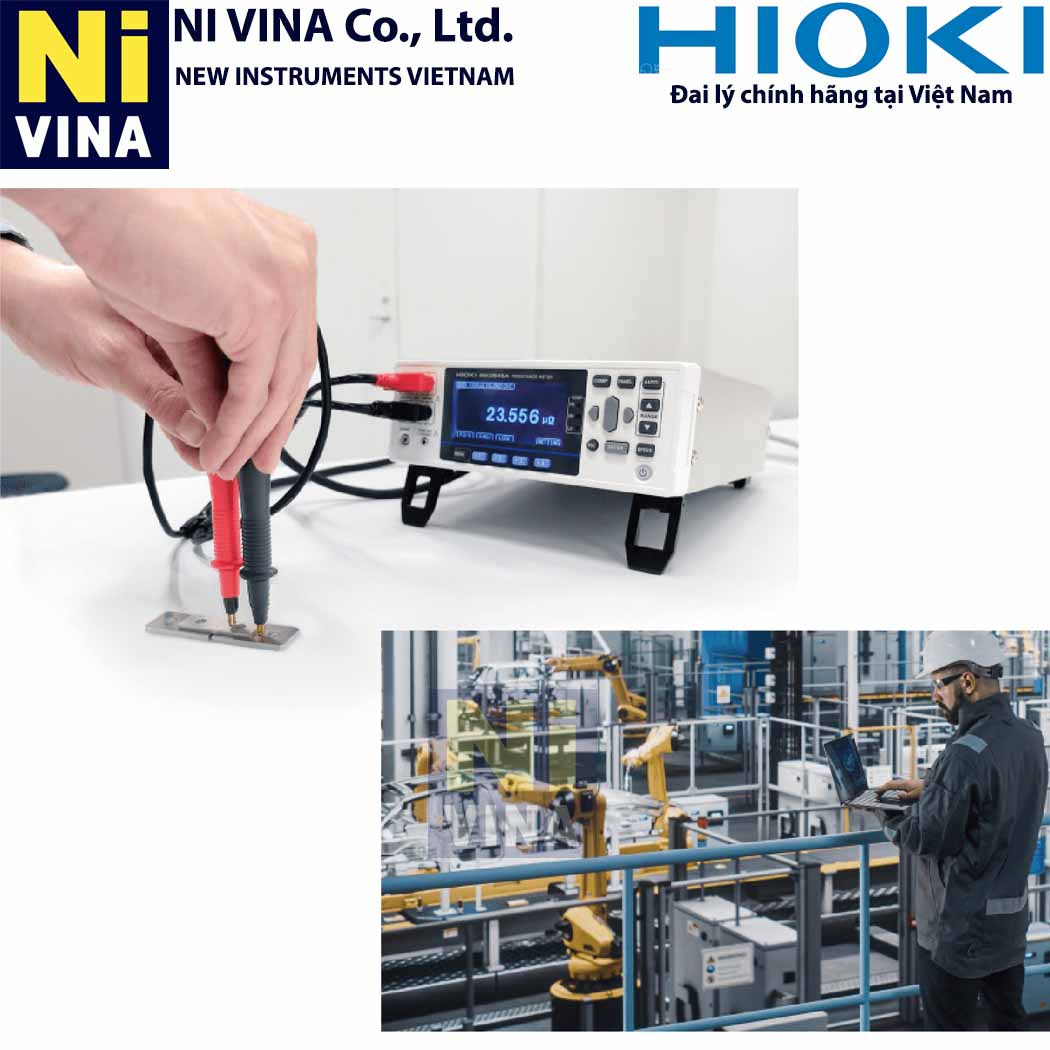

Quản lý chất lượng kết nối trong vật liệu hàn và các bộ phận khác một cách định lượng- Xác minh định lượng chất lượng mối hàn và phương pháp hàn trong cáp điện EV và các bộ phận khác
- Sử dụng các số liệu đọc được làm chỉ số cho thiết kế nhiệt và quản lý năng lượng
- Sử dụng các phép đo điện trở chính xác để mô phỏng sự mất nhiệt và hiệu quả năng lượng
- Tăng năng suất bằng cách nhúng thiết bị vào thiết bị kiểm tra tự động
- Nhúng thiết bị vào hệ thống mà không cần lo lắng về điện trở dây hoặc điện trở tiếp xúc. Thiết bị lý tưởng để sử dụng trong các cuộc kiểm tra 100% tốc độ cao
-
Các tính năng chính Máy Đo Điện Trở RM3545 Hioki
- Độ chính xác cơ bản 0,045%, độ phân giải tối đa 1 nΩ, dòng điện thử nghiệm tối đa 1A
-
RM3545A-1 Mô hình kênh đơn RM3545A-2 Hỗ trợ cho bộ ghép kênh Đầu dò đo không đi kèm với thiết bị, hãy mua riêng nếu cần.
Liên hệ Đại lý chính hãng HIOKI tại Việt Nam:
CÔNG TY TNHH NI VINA
VP Hà Nội: Ô DV3-2.10, tầng 2, Tòa nhà CT2&3, KDT Dream Town,Tây Mỗ, Nam Từ Liêm, Hà Nội
VP HCM: Số 77, Tân Quỳ Tân Quý, Phường Tân Sơn Nhì, Quận Tân Phú, TPHCM
Hotline: 096.465.0110/ Email:marketing@nivina.com.vn
Fanpage: Thiết bị đo kiểm Nivina
Zalo OA: NI VINA instruments
Thông số kỹ thuật Máy đo điện trở RM3545 Hioki
Độ chính xác được đảm bảo: 1 năm
| Phạm vi kháng cự (13 phạm vi) | [Phạm vi, Giá trị hiển thị tối đa, Độ phân giải, Dòng thử nghiệm (Dòng đo) ] 1000 μΩ: 1200.000 μΩ, 1 nΩ, 1 A 10 mΩ: 12.000 00 mΩ, 10 nΩ, 1 A 100 mΩ: 120.000 0 mΩ, 100 nΩ, 1 A 1000 mΩ: 1200.000 mΩ, 1 μΩ, 100 mA 10 Ω: 12.000 00 Ω, 10 μΩ, 10 mA 100 Ω: 120.000 0 Ω, 100 μΩ, 10 mA 1000 Ω: 1200.000 Ω, 1 mΩ, 1 mA 10 kΩ: 12.000 00 kΩ, 10 mΩ, 1 mA 100 kΩ: 120.000 0 kΩ, 100 mΩ, 100 μA 1000 kΩ: 1200.000 kΩ, 1 Ω, 10 μA 10 MΩ 12.000 00 MΩ, 10 Ω, 1 μA 100 MΩ (chế độ chính xác cao phạm vi 100 MΩ): 120.000 0 MΩ, 100 Ω, 100 nA 1000 MΩ: 1200.0 MΩ, 100 kΩ, 1 μA hoặc ít hơn |
|---|---|
| Độ chính xác đại diện (Chế độ cao, chức năng OVC được bật, SLOW2, không điều chỉnh về số không) | Phạm vi 1000 μΩ: ±0,045% rdg ±0,010 % fs Phạm vi 10 mΩ: ±0,045% rdg ±0,001 % fs Phạm vi 100 mΩ: ±0,045% rdg ±0,001 % fs Phạm vi 1000 mΩ: ±0,012% rdg ±0,001 % fs Phạm vi 1000 Ω: ±0,006% rdg ±0,001 % fs |
| Dòng điện thử nghiệm (Dòng điện đo lường) | Chế độ cao: 1000μΩ (1 A) đến 1000 MΩ (lên đến 1 μA) Chế độ thấp: 100 mΩ (100 mA) đến 100 Ω (1 mA) Chế độ công suất thấp (LP): Đo công suất thấp với dòng điện đo và điện áp mạch hở xuống đến 20 mV LP1000 mΩ (1 mA) đến LP1000 Ω (5 μA) |
| Tốc độ đo lường | Giá trị đại diện: NHANH (2,3 ms) / TRUNG BÌNH (50 Hz: 22 ms, 60 Hz: 19 ms) / CHẬM1 (102 ms) / CHẬM2 (202 ms) Phạm vi PR10 mΩ*: NHANH (21 ms) / TRUNG BÌNH (50 Hz: 41 ms, 60 Hz: 37 ms) / CHẬM1 (121 ms) / CHẬM2 (221 ms) |
| Dung sai điện trở đường dẫn (giá trị tham chiếu) Điện trở đường dẫn giữa NGUỒN B và NGUỒN A (khác với mục tiêu đo lường) |
Phạm vi: 100 mΩ trở xuống (tắt chế độ PR*): 2,6 Ω Phạm vi: 100 mΩ trở xuống (bật chế độ PR*): 3,5 Ω Phạm vi: 1000 mΩ: 15 Ω Phạm vi: 10 Ω : 150 Ω Phạm vi: 100 Ω : 100 Ω Phạm vi: 10 kΩ : 500 Ω Phạm vi: 100 kΩ hoặc cao hơn: 1 kΩ |
| Điện áp đầu cuối mở tối đa | Phạm vi: 1000 Ω hoặc thấp hơn: 8,0 V Phạm vi: 10 kΩ hoặc cao hơn: 20 V |
| Đo nhiệt độ | Cảm biến nhiệt độ (Z2001 [phụ kiện đi kèm]): -10,0℃ đến 99,9℃ Đầu vào tương tự (Ví dụ: Nhiệt kế hồng ngoại): DC 0 V đến 2,0 V |
| Bộ ghép kênh (tùy chọn tích hợp)* *Chỉ RM3545A-2 |
Bộ ghép kênh Z3003 Số lượng bộ phận có thể lắp đặt: Tối đa 2 Số kênh tối đa: 20 kênh (phương pháp 4 dây), 42 kênh (phương pháp 2 dây) Thời gian chuyển mạch: 30 ms |
| Bộ ghép kênh (tùy chọn bên ngoài) | Chuyển mạch Mainframe Số kênh tối đa (SW1001): 33 kênh (phương pháp 4 dây) Số kênh tối đa (SW1002): 132 kênh (phương pháp 4 dây) Thời gian chuyển mạch: 11 ms |

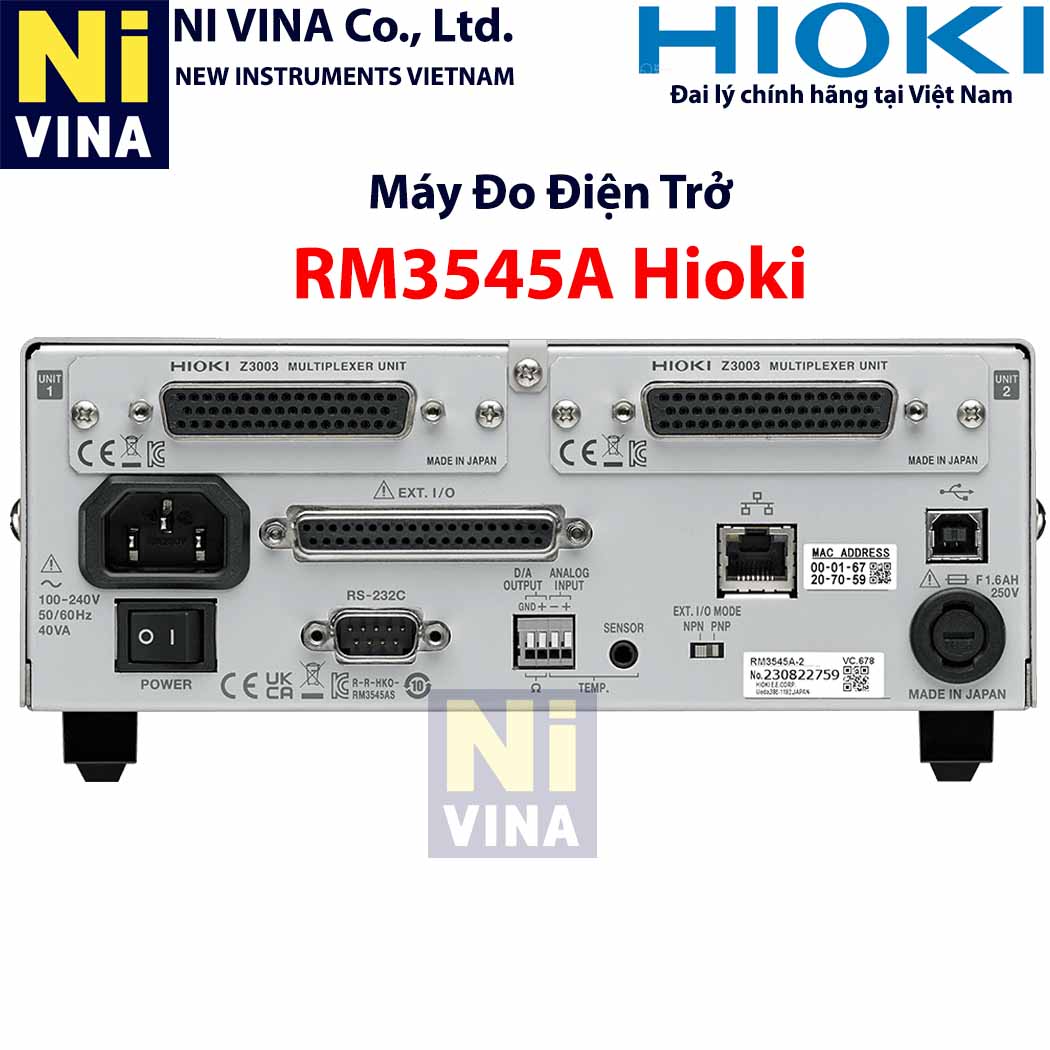

| Giao diện truyền thông | LAN (TCP/IP, 10BASE-T/100BASE-TX), RS-232C (Tối đa 115200 bps, cũng được sử dụng làm giao diện máy in), USB, EXT I/O (D-sub 37 chân, Đầu ra tương tự (Phạm vi điện áp đầu ra D/A: DC 0 V đến 1,5 V) |
| Chức năng | Kiểm tra tiếp điểm, Điều chỉnh về 0 (trong mỗi phạm vi ±50% fs) *1, Đảm bảo độ chính xác không cần điều chỉnh về 0, Chức năng OVC, Chức năng cải thiện tiếp điểm (điện áp tối đa áp dụng: 5V; dòng điện tối đa áp dụng: 10 mA), Chế độ công suất thấp (điện áp mở tối đa: 20 mV), Chức năng tự động giữ, Bộ so sánh, Chức năng đo nhiệt độ, Chức năng hiệu chỉnh nhiệt độ (TC), Chức năng chuyển đổi nhiệt độ (ΔT), Chức năng tính toán thống kê, Chức năng trễ, Chức năng tính trung bình, Bảng lưu (lưu các điều kiện đo), Chức năng bộ nhớ dữ liệu, Chức năng giám sát lệnh (hiển thị trạng thái gửi/nhận của lệnh và truy vấn), Tương thích với Trình điều khiển LabVIEW®*2 *1: Điều chỉnh về 0 bị vô hiệu hóa cưỡng bức đối với 100 MΩ trở lên *2: Trình điều khiển LabVIEW là nhãn hiệu hoặc nhãn hiệu đã đăng ký của National Instruments. |
| Nguồn điện | 100 V đến 240 V AC, 50 Hz/60 Hz, Công suất tiêu thụ định mức: tối đa 40 VA. |
| Tiêu thụ điện năng bình thường (Giá trị tham khảo) | 16 W (Dòng điện thử nghiệm 1 A, LCD bật) |
| Kích thước và khối lượng | RM3545A-1: Rộng 215 mm (8,46 in) × Cao 80 mm (3,15 in) × Sâu 306,5 mm (12,07 in), 2,7 kg (95,2 oz) RM3545A-2: Rộng 215 mm (8,46 in) × Cao 80 mm (3,15 in) × Sâu 306,5 mm (12,07 in), 3,4 kg (119,9 oz) |
| Phụ kiện đi kèm | Dây nguồn ×1, Cảm biến nhiệt độ Z2001 ×1, Đầu nối I/O EXT đực ×1, Nắp đầu nối I/O EXT. ×1, Cầu chì dự phòng (F1.6AH 250 V) ×1, Hướng dẫn khởi động ×1, Biện pháp phòng ngừa khi vận hành ×1, Sách hướng dẫn sử dụng ×1 |
*PR: Sức đề kháng thuần túy
