Máy Đo Điện Trở RM3544

Model: RM3544

Brand: Hioki

Origin: Nhật Bản

Mô tả

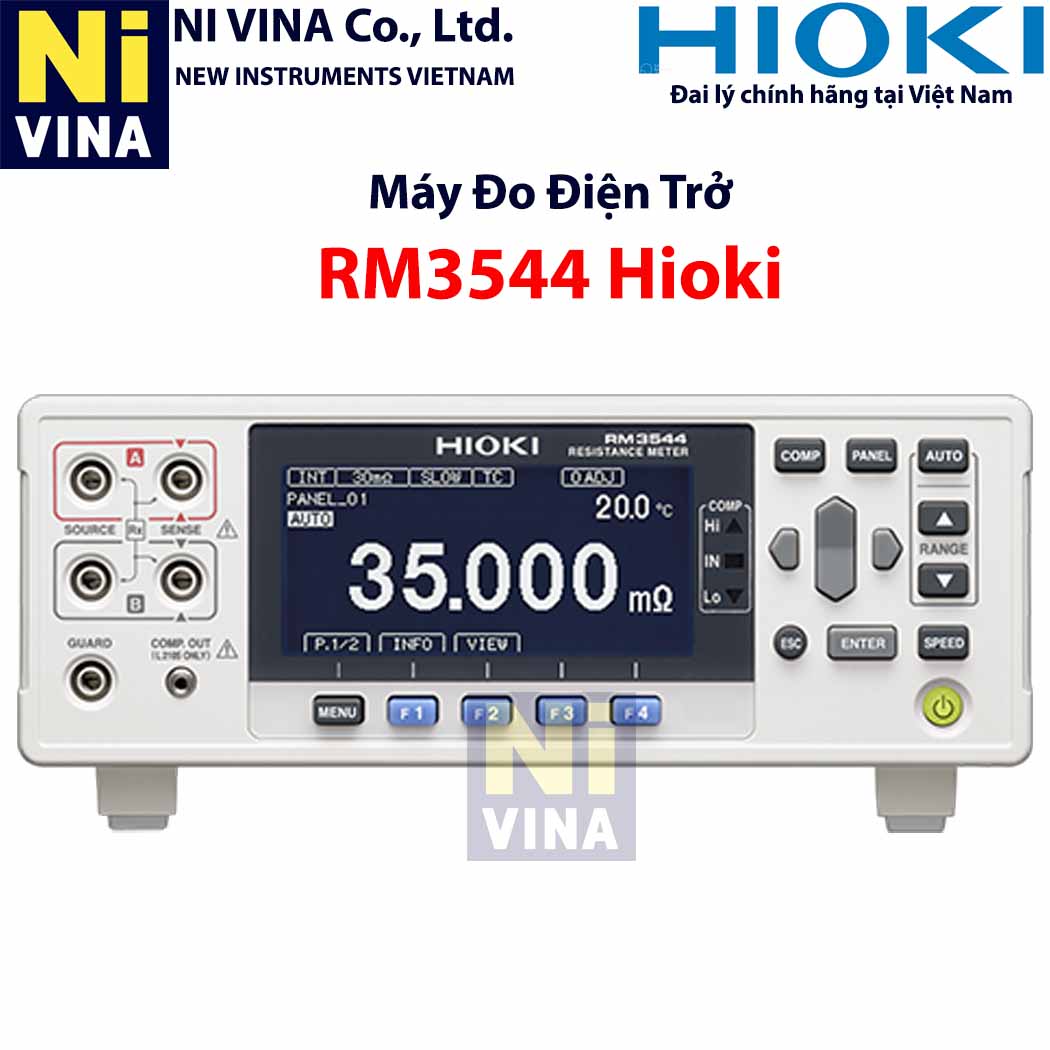

Máy Đo Điện Trở RM3544 Hioki là một thiết bị đo điện trở DC để bàn (benchtop) có độ chính xác cao và tốc độ nhanh, được thiết kế đặc biệt cho các dây chuyền sản xuất hoặc các ứng dụng kiểm tra thủ công đòi hỏi độ tin cậy và hiệu quả. Đây là một công cụ lý tưởng để kiểm tra điện trở cuộn dây của động cơ và máy biến áp, điện trở tiếp xúc của rơ-le và công tắc, cũng như nhiều linh kiện và vật liệu khác.

Dải rộng Máy Thiết Bị Đo Điện Trở điện trở DC 30 mΩ đến 3 MΩ với hiệu chỉnh nhiệt độ để kiểm tra tốc độ cao trên dây chuyền sản xuất

Máy Đo Điện Trở RM3544 Hioki là một máy đo điện trở DC 4 dây (phương pháp Kelvin) cung cấp độ chính xác cao và khả năng chống nhiễu vượt trội. Thiết bị này được thiết kế để dễ sử dụng và tích hợp vào các hệ thống tự động hóa.

Các đặc điểm nổi bật của RM3544 bao gồm:

Độ chính xác cao: Với độ chính xác cơ bản là ±0.02% rdg. và độ phân giải tối đa 1μΩ, RM3544 đảm bảo các phép đo điện trở cực kỳ chính xác.
Dải đo rộng: Có khả năng đo từ 0.000 mΩ (với dòng kiểm tra 300 mA) đến 3.5 MΩ, bao gồm 9 dải đo. Điều này cho phép nó xử lý cả các phép đo điện trở rất thấp (ví dụ: cuộn dây) và điện trở rất cao (ví dụ: vật liệu dẫn điện).
Chống nhiễu hiệu quả: Thiết bị được thiết kế với các cổng đo được bảo vệ (guard jack) và dòng đo mạnh hơn, giúp tăng cường khả năng chống nhiễu, đảm bảo kết quả đo ổn định ngay cả trong môi trường sản xuất ồn ào.
Tốc độ đo nhanh: Cung cấp tốc độ đo nhanh, với thời gian đo nhanh nhất là 18 ms (ở tần số 60 Hz) hoặc 21 ms (ở tần số 50 Hz). Điều này rất quan trọng cho các dây chuyền sản xuất cần kiểm tra hàng loạt.
Chức năng bù nhiệt độ: Điện trở của nhiều vật liệu (như đồng) thay đổi theo nhiệt độ. RM3544 có khả năng đo nhiệt độ (khi kết nối với cảm biến nhiệt độ tùy chọn) và tự động bù nhiệt độ điện trở, giúp chuyển đổi giá trị đo về một nhiệt độ tham chiếu được cài đặt. Điều này đảm bảo kết quả nhất quán và đáng tin cậy.
Chức năng so sánh (Comparator function): Cho phép người dùng đặt các ngưỡng trên (upper) và dưới (lower) để tự động đưa ra phán đoán "PASS" (đạt), "FAIL" (không đạt) hoặc "WARNING" (cảnh báo). Điều này giúp tăng tốc quá trình kiểm tra chất lượng trên dây chuyền sản xuất.
Giao diện tích hợp: Phiên bản RM3544-01 tích hợp các giao diện RS-232C, USB và EXT I/O (Handler), giúp dễ dàng tích hợp vào các hệ thống kiểm tra tự động và kết nối với máy tính.
Thiết kế nhỏ gọn: Với kích thước nhỏ hơn 25% so với các model tiền nhiệm, RM3544 giúp tiết kiệm không gian trên bàn làm việc hoặc trong tủ rack của hệ thống tự động.

Ứng dụng Máy Đo Điện Trở RM3544 Hioki

Máy đo điện trở Hioki RM3544 được ứng dụng rộng rãi trong các ngành công nghiệp và môi trường sản xuất, bao gồm:

Kiểm tra sản xuất cuộn dây: Đo điện trở cuộn dây của động cơ, máy biến áp, cuộn cảm (choke coils) và nam châm điện (solenoids) để kiểm tra chất lượng sản xuất và phát hiện lỗi.
Kiểm tra linh kiện điện tử: Đo điện trở của cầu chì, điện trở, bộ phận gia nhiệt (heater), dây dẫn, mối hàn, và các linh kiện khác để đảm bảo đặc tính kỹ thuật.
Kiểm tra tiếp xúc: Đo điện trở tiếp xúc của các rơ-le điện, công tắc và các đầu nối điện để đảm bảo độ tin cậy của kết nối.
Kiểm tra vật liệu dẫn điện: Đo điện trở của các vật liệu như cao su dẫn điện, sơn dẫn điện, và các tấm dẫn điện.
Kiểm tra hệ thống dây điện và dây nối đất: Đảm bảo tính liên tục và điện trở thấp của các đường dây nối đất trong ô tô (bao gồm xe điện và xe hybrid) và máy bay.
Thử nghiệm tăng nhiệt độ: Chức năng bù nhiệt độ và tốc độ đo nhanh của RM3544 rất phù hợp cho các thử nghiệm tăng nhiệt độ của cuộn dây hoặc linh kiện dưới tải.
Kiểm tra và điều chỉnh trên dây chuyền sản xuất: Thiết bị này được thiết kế để hoạt động hiệu quả trong cả môi trường sản xuất thủ công và tự động, giúp điều chỉnh và kiểm tra chất lượng nhanh chóng.

Liên hệ Đại lý chính hãng HIOKI tại Việt Nam:

CÔNG TY TNHH NI VINA

VP Hà Nội: Ô DV3-2.10, tầng 2, Tòa nhà CT2&3, KDT Dream Town,Tây Mỗ, Nam Từ Liêm, Hà Nội

VP HCM: Số 77, Tân Quỳ Tân Quý, Phường Tân Sơn Nhì, Quận Tân Phú, TPHCM

Hotline: 096.465.0110/ Email:marketing@nivina.com.vn

Fanpage: Thiết bị đo kiểm Nivina

Zalo OA: NI VINA instruments

Phạm vi kháng cự	30 mΩ (tối đa màn hình 35.000 mΩ, độ phân giải 1 µΩ) đến 3 MΩ (tối đa màn hình 3.5000 MΩ, độ phân giải 100 Ω), 9 bước chính xác của phép đo: ±0,020 % rdg. ±0,007 % fs
Kiểm tra hiện tại	[ở dải 30 mΩ] 300 mA DC đến [ở dải 3 MΩ] 500 nA DC
Điện áp đầu cuối mở	Tối đa 5,5 V DC.
Đo nhiệt độ	-10,0 °C đến 99,9 °C, chính xác: ±0,5 °C (Cảm biến nhiệt độ Z2001 và chính xác kết hợp RM3544)
Tốc độ đo	NHANH (50Hz: 21ms, 60Hz: 18ms) / MED (101ms) / SLOW (401ms)
Hiển thị tốc độ làm mới	N / A
Chức năng	Hiệu chỉnh nhiệt độ, so sánh (ABS / REF%), khóa phím (TẮT, khóa menu, khóa tất cả), chức năng chọn số đếm hiển thị (5 chữ số / 4 chữ số), cài đặt tần số nguồn điện tự động (AUTO / 50Hz / 60Hz), chia tỷ lệ, cài đặt âm thanh phán đoán, tự động giữ, tính trung bình, cửa hàng bảng điều khiển / tải bảng điều khiển
Bộ nhớ lưu trữ	N / A
Liên lạc giao diện	[Chỉ RM3544-01] Chọn từ RS-232C, Máy in (RS-232C) hoặc USB Chức năng từ xa, chức năng giám sát thông tin liên lạc, chức năng xuất dữ liệu
Nguồn điện	100 đến 240 V AC, 50/60 Hz, Công suất tiêu thụ định mức: 15 VA
Kích thước và khối lượng	215 mm (8,46 in) W × 80 mm (3,15 in) H × 166 mm (6,54 in) D [RM3544] 0,9 kg (31,7 oz), [3544-01 RM] 1,0 kg (35,3 oz)
Phụ kiện đi kèm	[RM3544] Dây nguồn × 1, Dây dẫn loại kẹp L2101 × 1, Hướng dẫn sử dụng × 1, Cầu chì dự phòng × 1 [RM3544-01] Dây nguồn × 1, Dây dẫn loại kẹp L2101 × 1, Đầu nam EXT. Đầu nối I / O × 1, Hướng dẫn sử dụng × 1, Đĩa ứng dụng × 1, Cáp USB (loại A-to-B) × 1, Cầu chì dự phòng × 1
