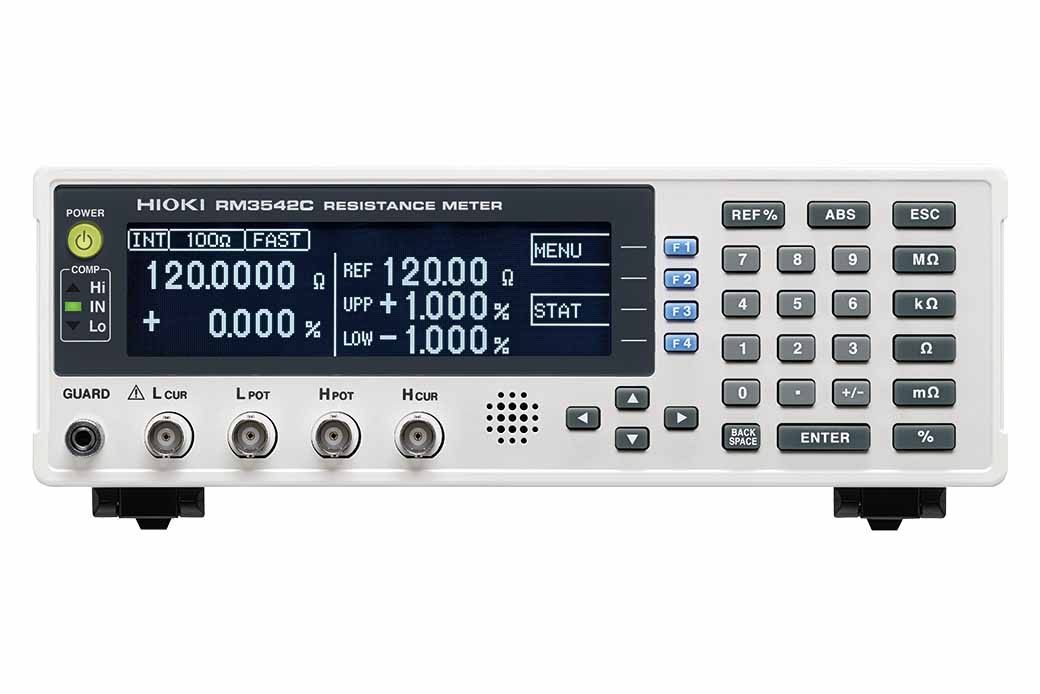

THIẾT BỊ ĐO ĐIỆN TRỞ RM3542C

https://toolvina.com/may-bi-do-dien-tro-rm3542c-hioki.jpg

Model: RM3542C

Brand: Hioki

Origin:

Mô tả

Thiết bị đo điện trở có độ chính xác cao để kiểm tra tự động điện trở chip và hạt ferit

Nâng cao chất lượng và tối ưu tự động hóa trong kiểm tra sản xuất thế hệ mới

RM3542C là thiết bị đo điện trở DC dùng để kiểm tra tự động điện trở chip và hạt ferit trên dây chuyền. ΔR có sẵn trong thiết bị so sánh sự thay đổi giữa các quy trình, trong khi phân loại BIN (lên đến 7 bin) cung cấp ngay kết quả đạt/không đạt và xếp hạng. Điện trở cầu nối hỗ trợ tăng tốc độ sàng lọc điện trở thấp. Đo lường ứng suất thấp ≤5 V và giám sát tiếp xúc liên tục đảm bảo độ tin cậy. Dải đo được tối ưu hóa và kiến trúc cách ly điện hóa giúp duy trì kết quả ổn định trên các dây chuyền nhiễu, cho phép kiểm tra nghiêm ngặt hơn với lượng hàng ra cao hơn.

Các tính năng chính
Hàm ΔR (so sánh quy trình) Chỉ RM3542C-3
Phân loại BIN (sắp xếp) Chỉ RM3542C-3
Điện trở cầu nối hỗ trợ phép đo
Nhịp độ sản xuất × độ lặp lại
Kiểm tra ứng suất thấp
Khả năng chống nhiễu

Ba lợi ích của Kiểm tra thông minh

Rút ngắn thời gian kiểm tra điện trở cầu nối lên đến 76%.

Hỗ trợ đo điện trở cầu nối (Chế độ Jumper) bỏ qua các dải đo chậm hơn, độ chính xác ở mức 100 mΩ trở xuống, rút ngắn thời gian kiểm tra tới 76%. Kết quả, người dùng đạt được sản lượng cao hơn.

Ví dụ: kiểm tra điện trở cầu nối 100 mΩ (điện trở không ohm) với giới hạn so sánh được đặt thành 100 mΩ (giới hạn trên) và 50 mΩ (giới hạn dưới).
Cài đặt thiết bị đo
Tốc độ đo: nhanh, Độ trễ 2 (thời gian giữa lúc bắt đầu ứng dụng và lúc đo): 0 ms

Cải thiện hiệu quả phân loại và sắp xếp (chỉ RM3542C-3)

BIN Measurement thực hiện đánh giá và phân loại tự động thành 0-6 nhóm (tối đa 7 bins). Giảm khối lượng công việc và thời gian nghỉ của hệ thống, cải thiện hiệu suất trên các dây chuyền sản xuất có yêu cầu nghiêm ngặt về thời gian sản xuất.

Tăng độ tin cậy khi kiểm tra và hiệu quả tổng thể của máy dán băng keo (chỉ RM3542C-3)

Chức năng ΔR (tự động đánh giá chéo) tự động so sánh kết quả đo từ hai thiết bị riêng biệt và đánh dấu lỗi khi chênh lệch vượt quá ngưỡng. Điều này tăng cường độ tin cậy kiểm tra và giảm tải hệ thống bằng cách loại bỏ việc kiểm tra chéo thủ công.

Đáp ứng yêu cầu về tốc độ/khả năng lặp lại của dây chuyền sản xuất của bạn.

Thời gian và phạm vi tích hợp được tối ưu hóa

Kiểm soát Thời gian Tích hợp cho phép bạn chỉ định thời gian tích hợp cho từng dải đo để phù hợp với nhu cầu sản xuất của bạn—từ chế độ Nhanh xuống còn 0,9 ms cho các dây chuyền sản xuất có nhịp ngắn, sản lượng cao, đến chế độ Chậm để đạt độ ổn định và khả năng lặp lại tối đa. Các dải trung gian được tối ưu hóa (ví dụ: 3 và 300 Ω) giúp tăng tỷ lệ S/N, giảm thiểu biến thiên và đảm bảo kết quả lặp lại. Kiến trúc cách điện giảm thiểu ảnh hưởng của nhiễu điện từ bên ngoài, cung cấp dữ liệu ổn định trong các dây chuyền sản xuất có độ ồn cao.

Đảm bảo độ chính xác: 1 năm (Chỉ model RM3542C-3 có bảo hành 90 ngày Độ chính xác)

Dải đo điện trở	[ở chế độ Tắt nguồn thấp] Phạm vi 100 mΩ (Tối đa 120,0000 mΩ, độ phân giải 0,1 μΩ) đến phạm vi 100 MΩ (Tối đa 120,0000 MΩ, độ phân giải 100 Ω), 16 bước Phạm vi bổ sung cho RM3542C-3: 10 mΩ (Tối đa 12,00000 mΩ, độ phân giải 0,01 μΩ) [khi BẬT Công suất thấp] Phạm vi 1000 mΩ (Tối đa 1200.000 mΩ, độ phân giải 1 μΩ) đến phạm vi 1000 Ω (Tối đa 1200.000 Ω, độ phân giải 1 mΩ), 6 bước
Hiển thị	Đồ họa đơn sắc LCD 240 × 64 chấm, đèn nền LED trắng
Độ chính xác phép đo	[với chế độ SLOW, ở phạm vi 100 mΩ] ±0,015 % rdg. ±0,002 % fs [với chế độ SLOW, ở phạm vi 1000 Ω] ±0,006% rdg. ±0,001% fs Độ chính xác 90 ngày (chỉ RM3542C-3) [với chế độ CHẬM, ở phạm vi 100 mΩ] ±0,012% rdg. ±0,002% fs [với chế độ CHẬM, ở phạm vi 1000 Ω] ±0,005 % rdg. ±0,001 % fs
Dòng điện thử	[ở dải 100 mΩ] 100 mA DC đến [ở dải 100 MΩ] 100 nA DC
Điện áp cổng mở	Tối đa 20 V DC (khi bật chức năng giới hạn điện áp: tối đa 5 V DC)
Tỷ lệ lấy mẫu	FAST, MEDIUM, SLOW, 3 cài đặt
Thời gian đo lường	[ở dải 100 Ω /300 Ω/1000 Ω, với chế độ Tắt nguồn thấp] NHANH: 0,9 ms, TRUNG BÌNH: 3,6 ms, CHẬM: 17 ms (thời gian tối thiểu)
Thời gian tích hợp	0.1 ms đến 100.0 ms, hoặc 1 đến 5 PLC ở mức 50 Hz, 1 đến 6 PLC ở mức 60 Hz Lưu ý: PLC = một chu kỳ mạch điện (giai đoạn dạng sóng chính)
Các chức năng khác	Bộ so sánh (so sánh giá trị đặt với giá trị đo được), Đo BIN (RM3542C-3), Đo điện trở công suất thấp, Cài đặt độ trễ, Bù điện áp bù (OVC), Cài đặt thời gian tích hợp, Trung bình (RM3542C-3), Phát hiện phép đo lỗi, Phát hiện ngắn mạch đầu đo, Cải thiện tiếp điểm, Cài đặt chế độ dòng điện, Ngăn ngừa sự không khớp giai đoạn, Điều chỉnh tỷ lệ, Thử lại, Chức năng giới hạn điện áp được áp dụng, Hỗ trợ đo điện trở cầu nối, Cài đặt trước, ΔR (RM3542C-3), Bộ nhớ, Tính toán thống kê, Giám sát cài đặt, Cài đặt nguồn kích hoạt, Chức năng máy in

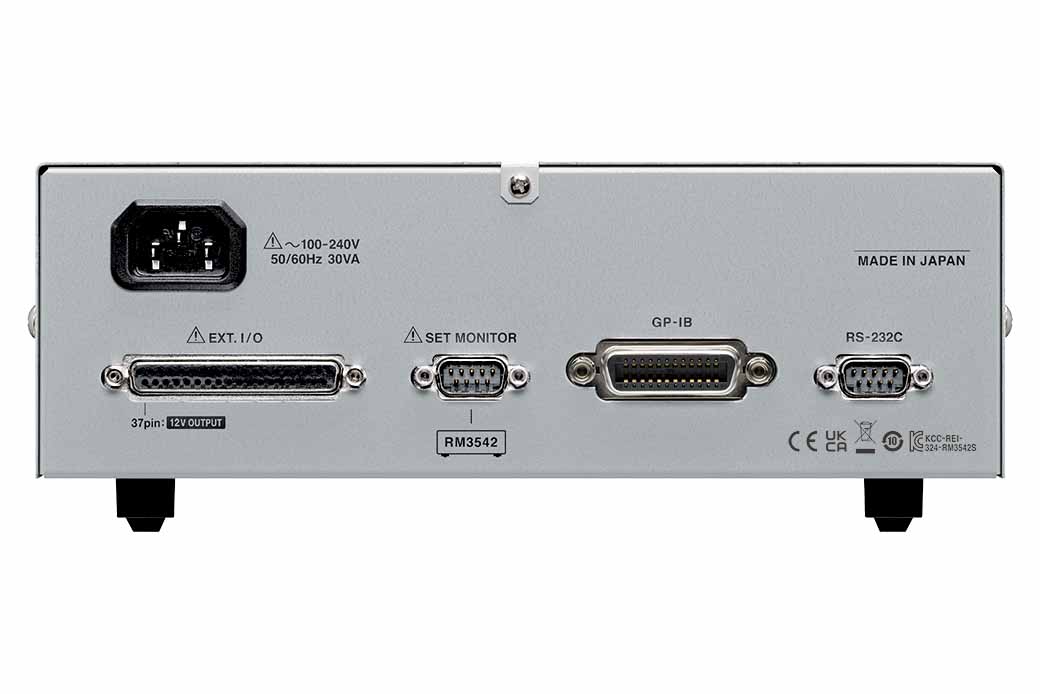

Kết nối	RS-232C, Máy in (RM-232C), GP-IB (Model RM3542C-2)
I/O bên ngoài	Trigger, Giữ đầu vào, So sánh đầu ra và các thiết bị đầu cuối giám sát cài đặt khác
Nguồn	100 đến 240 V AC, 50/60 Hz, tối đa 30 VA.
Kích thước và khối lượng	260 mm (10,24 in) W × 88 mm (3,46 in) H × 300 mm (11,81 in) D, 2,9 kg (102,3 oz)
Phụ kiện	Dây điện ×1, EXT. I/O male connector ×1, HDSD ×1, Hướng dẫn vận hành ×1

catalogue RM3542C hioki
