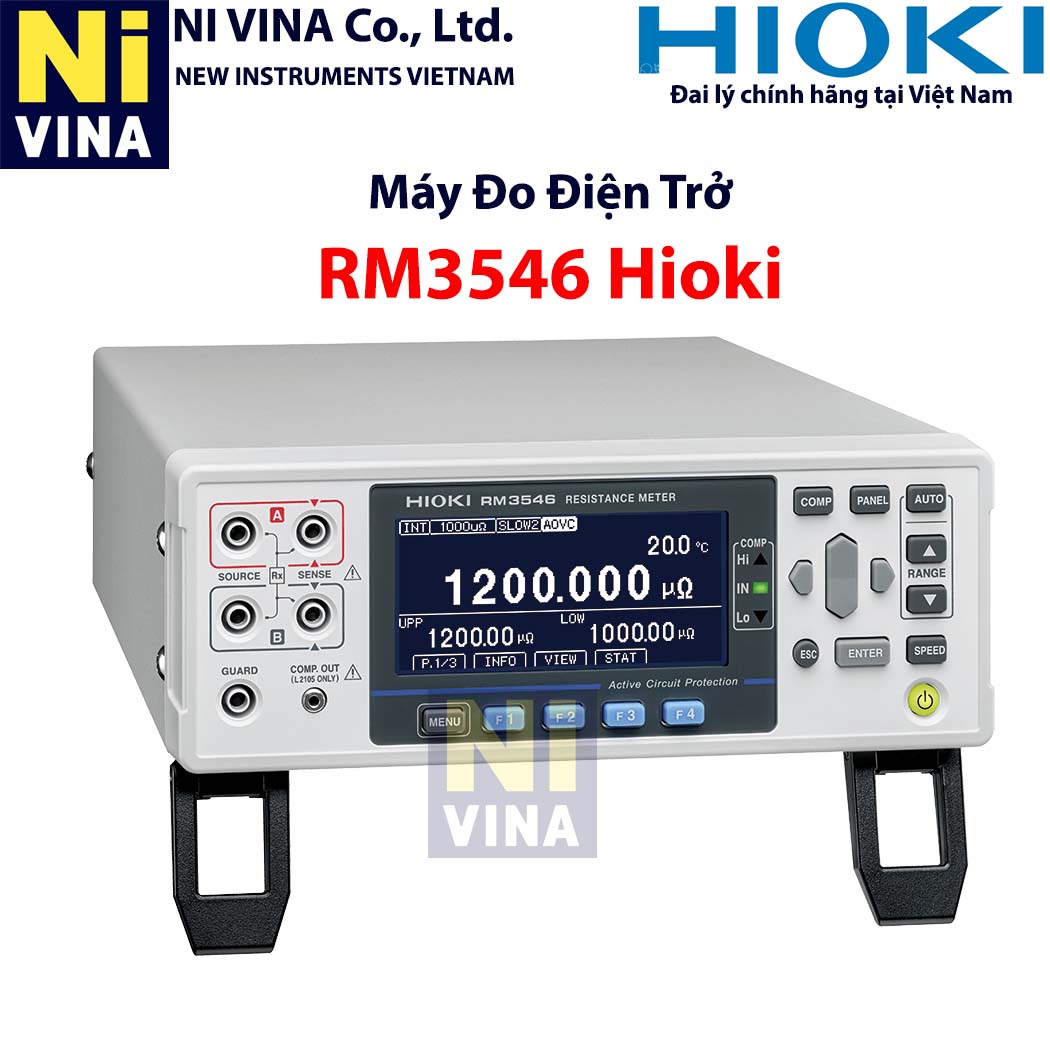

THIẾT BỊ ĐO ĐIỆN TRỞ RM3546

Model: RM3546

Brand: Hioki

Origin: Japan

Mô tả

THIẾT BỊ ĐO ĐIỆN TRỞ RM3546 Nâng mức tiêu chuẩn kiểm tra điện trở hàn. Bên cạnh Độ chính xác đo điện trở cao nhất trong ngành, chức năng Bù nhiệt độ nâng cao (A-TC) đảm bảo định lượng những thay đổi nhỏ nhất về điện trở.

Ngay cả trong môi trường nhiệt độ thay đổi nhanh chóng, chẳng hạn như ngay sau khi hàn, hệ thống vẫn phát hiện chính xác những khác biệt nhỏ về chất lượng hàn, góp phần phát hiện sớm các sản phẩm tiềm ẩn lỗi. Hơn nữa, một chức năng mới đã được bổ sung, kích hoạt ngay lập tức mạch bảo vệ và tắt mạch khi phát hiện quá áp.

Điều này giúp giảm thiểu nguy cơ hỏng hóc và ngăn ngừa thời gian ngừng hoạt động của dây chuyền sản xuất. Ngoài ra, đối với việc xây dựng hệ thống dây chuyền sản xuất, việc hỗ trợ "điện trở đường dẫn tối đa cho phép là 9Ω" và cung cấp bộ dụng cụ thăm dò chuyên dụng giúp hệ thống hoạt động ổn định trong thời gian dài và liền mạch.

Đo điện trở thấp được tối ưu hóa để kiểm tra chất lượng hàn trong dây chuyền sản xuất pin/mô-đun.
Đo lường có độ chính xác cực cao với độ phân giải 1 nΩ để phát hiện những thay đổi nhỏ trong chất lượng mối hàn.
Bảo vệ mạch chủ động (lên đến DC 60 V) bảo vệ thiết bị đo khỏi tình trạng đấu dây sai và tiếp xúc không chính xác.
Chức năng A-TC cho phép đo ổn định ngay cả sau khi hàn khi nhiệt độ cao, góp phần giảm thời gian takt.
Chức năng A-OVC đảm bảo độ ổn định của phép đo ngay cả trong môi trường có sự thay đổi nhiệt độ lớn.
Tăng cường khả năng tự do trong việc mở rộng cáp và bố trí thiết bị nhờ dung sai điện trở đường dẫn tối đa là 9Ω.*
*Điều kiện: PR1000 µΩ, 500 mA, NGUỒN B–NGUỒN A

Liên hệ Đại lý chính hãng HIOKI tại Việt Nam:

Ngoài ra chúng tôi có sẵn Kính Hiển Vi NIKON và Dịch vụ Hiệu Chuẩn Thiết Bị ISO17025:2017 VILAS1336

CÔNG TY TNHH NI VINA

VP Hà Nội: Ô DV3-2.10, tầng 2, Tòa nhà CT2&3, KDT Dream Town,Tây Mỗ, Nam Từ Liêm, Hà Nội

VP HCM: Số 77, Tân Quỳ Tân Quý, Phường Tân Sơn Nhì, Quận Tân Phú, TPHCM

Hotline: 096.465.0110/ Email:marketing@nivina.com.vn

Fanpage: Thiết bị đo kiểm Nivina

Zalo OA: NI VINA instruments

Độ chính xác được đảm bảo: 1 năm

Dải điện trở (13 dải)	[Phạm vi, Giá trị hiển thị tối đa, Độ phân giải, dòng điện thử nghiệm (dòng điện đo lường)] 1000 μΩ: 1200.000 μΩ, 1 nΩ, 1 A/500 mA 10 mΩ: 12.000 00 mΩ, 10 nΩ, 1 A/500 mA 100 mΩ: 120.000 0 mΩ, 100 nΩ, 1 A/100 mA 1000 mΩ: 1200.000 mΩ, 1 μΩ, 100 mA/10 mA 10 Ω: 12.000 00 Ω, 10 μΩ, 10 mA/1 mA 100 Ω: 120.000 0 Ω, 100 μΩ, 10 mA/1 mA 1000 Ω: 1200.000 Ω, 1 mΩ, 1 mA 10 kΩ: 12.000 00 kΩ, 10 mΩ, 1 mA 100 kΩ: 120.000 0 kΩ, 100 mΩ, 100 μA 1000 kΩ: 1200.000 kΩ, 1 Ω, 10 μA 10MΩ 12.000 00MΩ, 10Ω, 1μA 100 MΩ (chế độ độ chính xác cao dải 100 MΩ): 120.000 0 MΩ, 100 Ω, 100 nA 1000 MΩ: 1200,0 MΩ, 100 kΩ, 1 μA hoặc ít hơn
Độ chính xác đại diện (Chế độ cao, chức năng A-OVC được bật, SLOW2, không điều chỉnh về số không)	Dải 1000 μΩ: ±0,045% rdg ±0,010 % fs Dải 10 mΩ: ±0,045% rdg ±0,001 % fs Dải 100 mΩ: ±0,045% rdg ±0,001 % fs Dải 1000 mΩ: ±0,012% rdg ±0,001 % fs Dải 1000 Ω: ±0,006% rdg ±0,001 % fs
Kiểm tra dòng điện (Dòng đo)	Chế độ cao: 1000μΩ (1 A) đến 1000 MΩ (tối đa 1 μA) Chế độ thấp: 100 mΩ (100 mA) đến 100 Ω (1 mA)
Tốc độ đo	Giá trị đại diện: FAST (2,3 ms) / MED (50 Hz: 22 ms, 60 Hz: 19 ms) / SLOW1 (102 ms) / SLOW2 (202 ms) Dải PR10 mΩ*: FAST (21 ms) / MED (50 Hz: 41 ms, 60 Hz: 37 ms) / SLOW1 (121 ms) / SLOW2 (221 ms)
Dung sai điện trở đường dẫn (giá trị tham chiếu) Điện trở đường dẫn giữa NGUỒN B và NGUỒN A (không phải là mục tiêu đo)	Phạm vi 100 mΩ hoặc ít hơn (chế độ PR* tắt): tối đa 3,5 Ω Phạm vi 100 mΩ hoặc ít hơn (chế độ PR* bật): tối đa 9,0 Ω
Điện áp đầu cuối mở tối đa	Dải: 1000 Ω trở xuống: 8,0 V Dải: 10 kΩ trở lên: 20 V
Đo nhiệt độ	Cảm biến nhiệt độ (Z2001[phụ kiện đi kèm]): -10,0oC đến 99,9oC Đầu vào analog (Ví dụ: Nhiệt kế hồng ngoại): DC 0 V đến 2.0 V
Bộ ghép kênh tích hợp (tùy chọn)	Bộ chuyển mạch Z3003 Số lượng đơn vị có thể cài đặt: Tối đa 2 Số lượng tối đa của kênh: 20 kênh (phương pháp 4-dây), 42 kênh (phương pháp 2-dây) Thời gian chuyển đổi: 30 ms
Bộ ghép kênh ngoài (tùy chọn)	Chuyển đổi Mainframe Số kênh tối đa (SW1001): 33 kênh (phương pháp 4 dây) Số kênh tối đa (SW1002): 132 kênh (phương pháp 4 dây) Thời gian chuyển đổi: 11 ms
Kết nối truyền dữ liệu	LAN (TCP/IP, 10BASE-T/100BASE-TX), RS-232C (Tối đa 115200 bps, cũng được sử dụng làm giao diện máy in), USB, EXT I/O (D-sub 37 chân, Đầu ra tương tự (Phạm vi điện áp đầu ra D/A: DC 0 V đến 1,5 V)
Chức năng	Kiểm tra tiếp điểm, Hiệu chỉnh điểm 0 (trong mỗi phạm vi ±50% fs) 1, Đảm bảo Độ chính xác không cần Hiệu chỉnh 0, Chức năng OVC, Chức năng A-OVC, Chức năng cải thiện tiếp điểm (điện áp đặt vào tối đa: 5V; dòng điện đặt vào tối đa: 10 mA), Chức năng giữ tự động, Bộ so sánh, Chức năng đo nhiệt độ, Chức năng hiệu chỉnh nhiệt độ (TC), Chức năng hiệu chỉnh nhiệt độ nâng cao (A-TC), Chức năng chuyển đổi nhiệt độ (ΔT), Chức năng tính toán thống kê, Chức năng trễ, Chức năng trung bình, Lưu bảng (lưu các điều kiện đo), Chức năng bộ nhớ dữ liệu, Chức năng giám sát lệnh (hiển thị trạng thái gửi/nhận lệnh và truy vấn), Tương thích với trình điều khiển LabVIEW®2 1: Chức năng điều chỉnh về 0 bị vô hiệu hóa bắt buộc đối với điện trở 100 MΩ trở lên. 2: LabVIEW Driver là nhãn hiệu hoặc nhãn hiệu đã được đăng ký của National Instruments.
Nguồn	100 V đến 240 V AC, 50 Hz / 60 Hz, Mức tiêu thụ năng lượng định mức: tối đa 40 VA.
Mức tiêu thụ điện năng bình thường (Giá trị tham khảo)	20 W
Kích thước và khối lượng	Rộng 215 mm (8,46 in) × Cao 80 mm (3,15 in) × Sâu 306,5 mm (12,07 in) (không tính phần nhô ra), 3,4 kg (119,9 oz)
Phụ kiện	Dây nguồn ×1, Cảm biến nhiệt độ Z2001 ×1, Đầu nối I/O EXT đực ×1, Nắp đầu nối I/O EXT. ×1, Hướng dẫn khởi động ×1, Thận trọng khi sử dụng ×1

*PR: Kháng trở thuần túy

Catalogue Thiết Bị đo Điện Trở RM3546 Hioki

Ứng dụng
