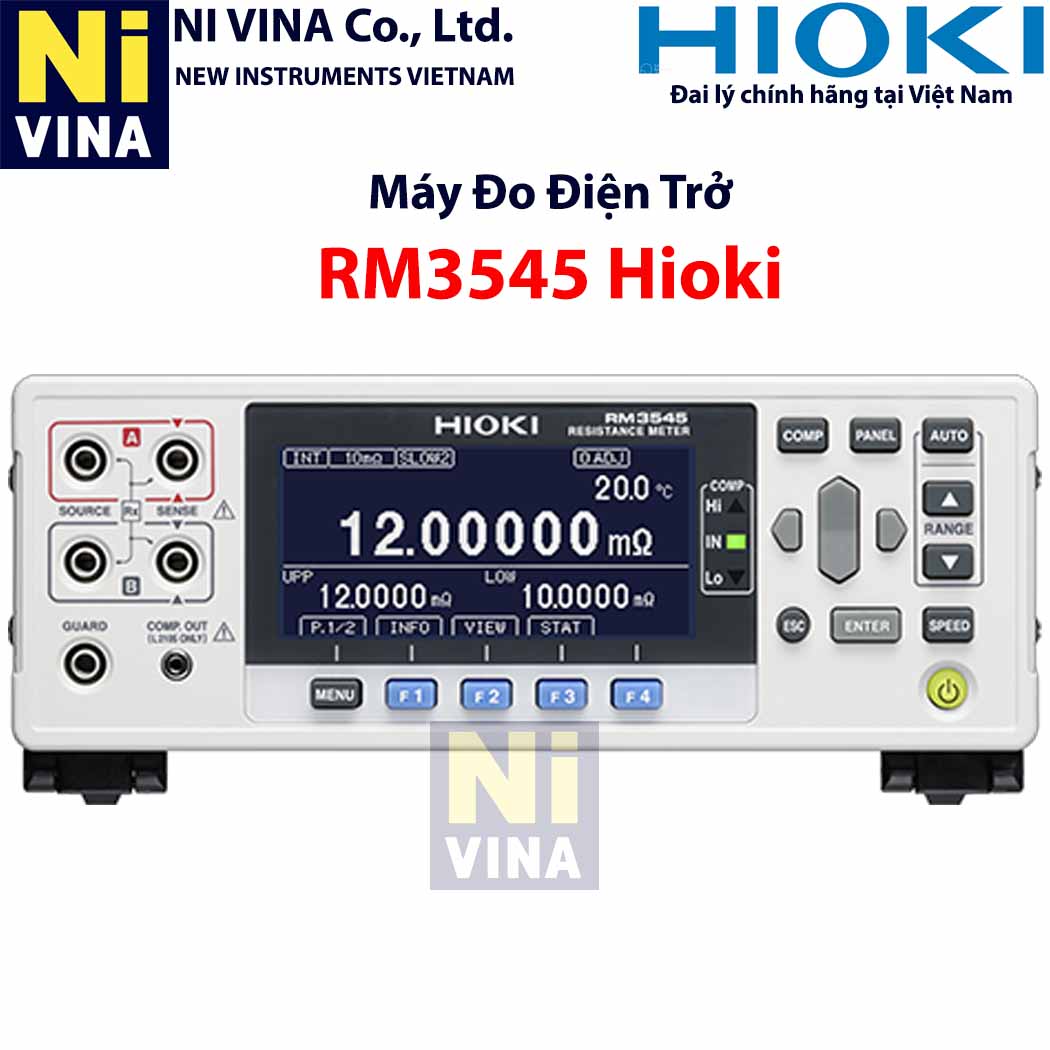

MÁY ĐO ĐIỆN TRỞ
MÁY ĐO ĐIỆN TRỞ
Model: RM3545
Brand: Hioki
Origin: Japan
Mô tả
Máy đo điện trở DC dải rộng 10 mΩ đến 1000 MΩ với tùy chọn bộ ghép kênh để kiểm tra đa điểm tốc độ cao
Máy đo điện trở Hioki DC đo một loạt các giá trị điện trở ở mức độ chính xác cao. RM3545 là máy đo điện trở đa kênh, có độ chính xác siêu cao, đáp ứng các ứng dụng trong nghiên cứu và sản xuất tiên tiến để kiểm tra điện trở cuộn dây của động cơ và máy biến áp; điện trở tiếp xúc của rơle công suất, công tắc và đầu nối; và điện trở của rơle tín hiệu và bộ phận từ tính.
Cách sử dụng máy đo điện trở: Đo điện trở tiếp xúc với chức năng điện trở công suất thấp
Cách Sử Dụng Đồng Hồ Đo Điện Trở: Bù Ảnh Hưởng Của Lực Điện Từ
Khi đo điện trở thấp, do điện áp được tạo ra khi các kim loại khác nhau tiếp xúc với nhau (được gọi là lực điện từ hoặc EMF), các giá trị đo có thể không ổn định. Hioki RM3545 được tích hợp sẵn chức năng Bù điện áp bù (OVC) để hiệu chỉnh các tác động của EMF, làm cho thiết bị trở nên lý tưởng để đo điện trở thấp của các điểm hàn của thanh cái.
Xác minh chất lượng của pin bằng cách xem điện trở của thanh hàn và thanh cái của pin
Xác minh chất lượng của pin bằng cách xem điện trở của mối hàn và thanh cái của pin.
Khám phá tổn thất năng lượng để cải thiện pin của bạn.
RM3545 cho phép bạn xác định mối hàn bị lỗi làm tăng điện trở tại các mối nối, gây ra tổn thất nhiệt/năng lượng lớn hơn trong quá trình sạc và sạc lại.
Cải thiện năng suất bằng cách tăng số lượng kênh kiểm tra
Kết hợp với các máy tính lớn chuyển đổi SW1001/SW1002, số lượng kênh đo lường có thể tăng lên tới 132 kênh, cho phép thực hiện các phép đo quét.
Độ chính xác được đảm bảo: 1 năm
| Phạm vi | 10 mΩ (Tối đa màn hình 12.00000 mΩ, độ phân giải 10 nΩ) đến 1000 MΩ (Tối đa màn hình 1200.0 MΩ, độ phân giải 100 kΩ), 12 bước [LP ON] 1000 mΩ (Tối đa màn hình 1200,00 mΩ, độ phân giải 10 µΩ) đến 1000 Ω (Tối đa màn hình 1200,00 Ω, độ phân giải 10 mΩ), 4 bước Độ chính xác của phép đo: ±0,006 % rdg. ±0,001 % fs |
|---|---|
| Testing current |
1 A DC đến 1 µA trở xuống [LP ON] 1 mA đến 5 μA DC |
| Open-terminal voltage | 20 V DC (phạm vi 10 kΩ trở lên), tối đa 5,5 V DC. (phạm vi 1000 Ω trở xuống) [LP ON] Tối đa 20 mV DC. |
| Temperature measurement |
-10,0°C đến 99,9°C, độ chính xác: ±0,50°C (Độ chính xác kết hợp của cảm biến nhiệt độ Z2001 và RM3545), -99,9°C đến 999,9°C (đầu vào analog) |
| Measurement speed | FAST (2.2ms) / MED (50Hz: 21ms, 60Hz: 18ms) / SLOW1 (102ms) / SLOW2 (202ms) |
| Functions |
Hiệu chỉnh nhiệt độ, chuyển đổi nhiệt độ, bù điện áp bù trừ (OVC), bộ so sánh (ABS/ REF%), BIN, khóa phím (OFF, khóa menu, khóa tất cả), chức năng chọn số đếm màn hình (7 chữ số/ 6 chữ số/ 5 chữ số), cài đặt tần số nguồn điện tự động (AUTO/ 50Hz/ 60Hz), chia tỷ lệ, cài đặt âm thanh đánh giá, giữ tự động, lấy trung bình, tính toán thống kê, lưu trữ bảng điều khiển/tải bảng điều khiển, đầu ra D/A. |
| Multiplexer | [Chỉ RM3545-02] Thiết bị hỗ trợ: Z3003 (Lắp đặt tối đa 2 thiết bị) |
| Communication interfaces |
Chọn từ GP-IB (chỉ dành cho RM3545-01), RS-232C, Máy in (RS-232C) hoặc USB . Chức năng điều khiển từ xa, chức năng giám sát truyền thông, chức năng xuất dữ liệu, bộ nhớ (50) |
| Power supply |
100 V đến 240 V AC, 50 Hz/60 Hz, Công suất tiêu thụ định mức: tối đa 40 VA. |
| Dimensions and mass | 215 mm (8.46 in) W × 80 mm (3.15 in) H × 306.5 mm (12.07 in) D [RM3545/RM3545-01] 2.5 kg (88.2 oz), [RM3545-02] 3.2 kg (35.3 oz) |
| Included accessories |
Dây nguồn ×1, Dây dẫn loại kẹp L2101 ×1, cảm biến nhiệt độ Z2001 ×1, Đầu nối EXT I/O đực ×1, Sách hướng dẫn ×1, Đĩa ứng dụng ×1, Cáp USB (loại A-to-B) ×1, Cầu chì dự phòng ×1 |
User Support
Ứng dụng
Cách sử dụng máy đo điện trở: Đo điện trở tiếp xúc với chức năng điện trở công suất thấp
Các tiêu chuẩn IEC xác định phương pháp đo điện trở tiếp xúc của các đầu nối và rơle được sử dụng cho các tín hiệu rất thấp. Máy đo điện trở Hioki RM3545 đáp ứng các tiêu chuẩn đó với chức năng đo điện trở công suất thấp, còn được gọi là kiểm tra mạch khô. Để giảm tác động lên bất kỳ bề mặt tiếp xúc đang xuống cấp nào, điện áp đầu cực hở được giới hạn ở mức 20mV, trong khi dòng điện đo tối đa không bao giờ vượt quá 1mA, mang lại môi trường thử nghiệm lý tưởng để đo điện trở tiếp xúc trong phạm vi 0,1μΩ đến 1kΩ.
Cách Sử Dụng Đồng Hồ Đo Điện Trở: Bù Ảnh Hưởng Của Lực Điện Từ
Khi đo điện trở thấp, do điện áp được tạo ra khi các kim loại khác nhau tiếp xúc với nhau (được gọi là lực điện từ hoặc EMF), các giá trị đo có thể không ổn định. Hioki RM3545 được tích hợp sẵn chức năng Bù điện áp bù (OVC) để hiệu chỉnh các tác động của EMF, làm cho thiết bị trở nên lý tưởng để đo điện trở thấp của các điểm hàn của thanh cái.
Xác minh chất lượng của pin bằng cách xem điện trở của thanh hàn và thanh cái của pin
Xác minh chất lượng của pin bằng cách xem điện trở của mối hàn và thanh cái của pin.
Khám phá tổn thất năng lượng để cải thiện pin của bạn.
RM3545 cho phép bạn xác định mối hàn bị lỗi làm tăng điện trở tại các mối nối, gây ra tổn thất nhiệt/năng lượng lớn hơn trong quá trình sạc và sạc lại.
Cải thiện năng suất bằng cách tăng số lượng kênh kiểm tra
Kết hợp với các máy tính lớn chuyển đổi SW1001/SW1002, số lượng kênh đo lường có thể tăng lên tới 132 kênh, cho phép thực hiện các phép đo quét.
Thông số kĩ thuật
Độ chính xác được đảm bảo: 1 năm
| Phạm vi | 10 mΩ (Tối đa màn hình 12.00000 mΩ, độ phân giải 10 nΩ) đến 1000 MΩ (Tối đa màn hình 1200.0 MΩ, độ phân giải 100 kΩ), 12 bước [LP ON] 1000 mΩ (Tối đa màn hình 1200,00 mΩ, độ phân giải 10 µΩ) đến 1000 Ω (Tối đa màn hình 1200,00 Ω, độ phân giải 10 mΩ), 4 bước Độ chính xác của phép đo: ±0,006 % rdg. ±0,001 % fs |
|---|---|
| Testing current |
1 A DC đến 1 µA trở xuống [LP ON] 1 mA đến 5 μA DC |
| Open-terminal voltage | 20 V DC (phạm vi 10 kΩ trở lên), tối đa 5,5 V DC. (phạm vi 1000 Ω trở xuống) [LP ON] Tối đa 20 mV DC. |
| Temperature measurement |
-10,0°C đến 99,9°C, độ chính xác: ±0,50°C (Độ chính xác kết hợp của cảm biến nhiệt độ Z2001 và RM3545), -99,9°C đến 999,9°C (đầu vào analog) |
| Measurement speed | FAST (2.2ms) / MED (50Hz: 21ms, 60Hz: 18ms) / SLOW1 (102ms) / SLOW2 (202ms) |
| Functions |
Hiệu chỉnh nhiệt độ, chuyển đổi nhiệt độ, bù điện áp bù trừ (OVC), bộ so sánh (ABS/ REF%), BIN, khóa phím (OFF, khóa menu, khóa tất cả), chức năng chọn số đếm màn hình (7 chữ số/ 6 chữ số/ 5 chữ số), cài đặt tần số nguồn điện tự động (AUTO/ 50Hz/ 60Hz), chia tỷ lệ, cài đặt âm thanh đánh giá, giữ tự động, lấy trung bình, tính toán thống kê, lưu trữ bảng điều khiển/tải bảng điều khiển, đầu ra D/A. |
| Multiplexer | [Chỉ RM3545-02] Thiết bị hỗ trợ: Z3003 (Lắp đặt tối đa 2 thiết bị) |
| Communication interfaces |
Chọn từ GP-IB (chỉ dành cho RM3545-01), RS-232C, Máy in (RS-232C) hoặc USB . Chức năng điều khiển từ xa, chức năng giám sát truyền thông, chức năng xuất dữ liệu, bộ nhớ (50) |
| Power supply |
100 V đến 240 V AC, 50 Hz/60 Hz, Công suất tiêu thụ định mức: tối đa 40 VA. |
| Dimensions and mass | 215 mm (8.46 in) W × 80 mm (3.15 in) H × 306.5 mm (12.07 in) D [RM3545/RM3545-01] 2.5 kg (88.2 oz), [RM3545-02] 3.2 kg (35.3 oz) |
| Included accessories |
Dây nguồn ×1, Dây dẫn loại kẹp L2101 ×1, cảm biến nhiệt độ Z2001 ×1, Đầu nối EXT I/O đực ×1, Sách hướng dẫn ×1, Đĩa ứng dụng ×1, Cáp USB (loại A-to-B) ×1, Cầu chì dự phòng ×1 |
